Тренажер м’язів піхви

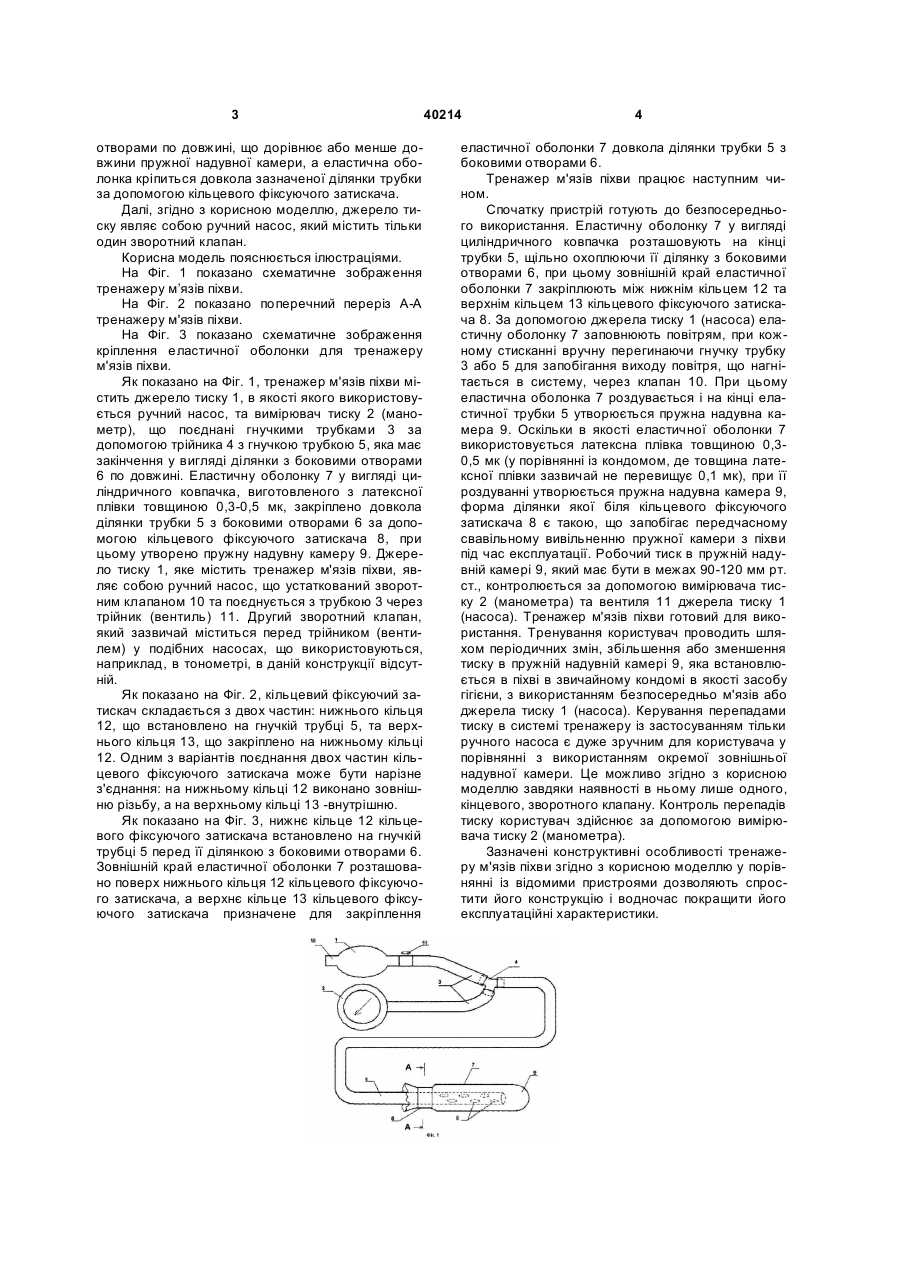

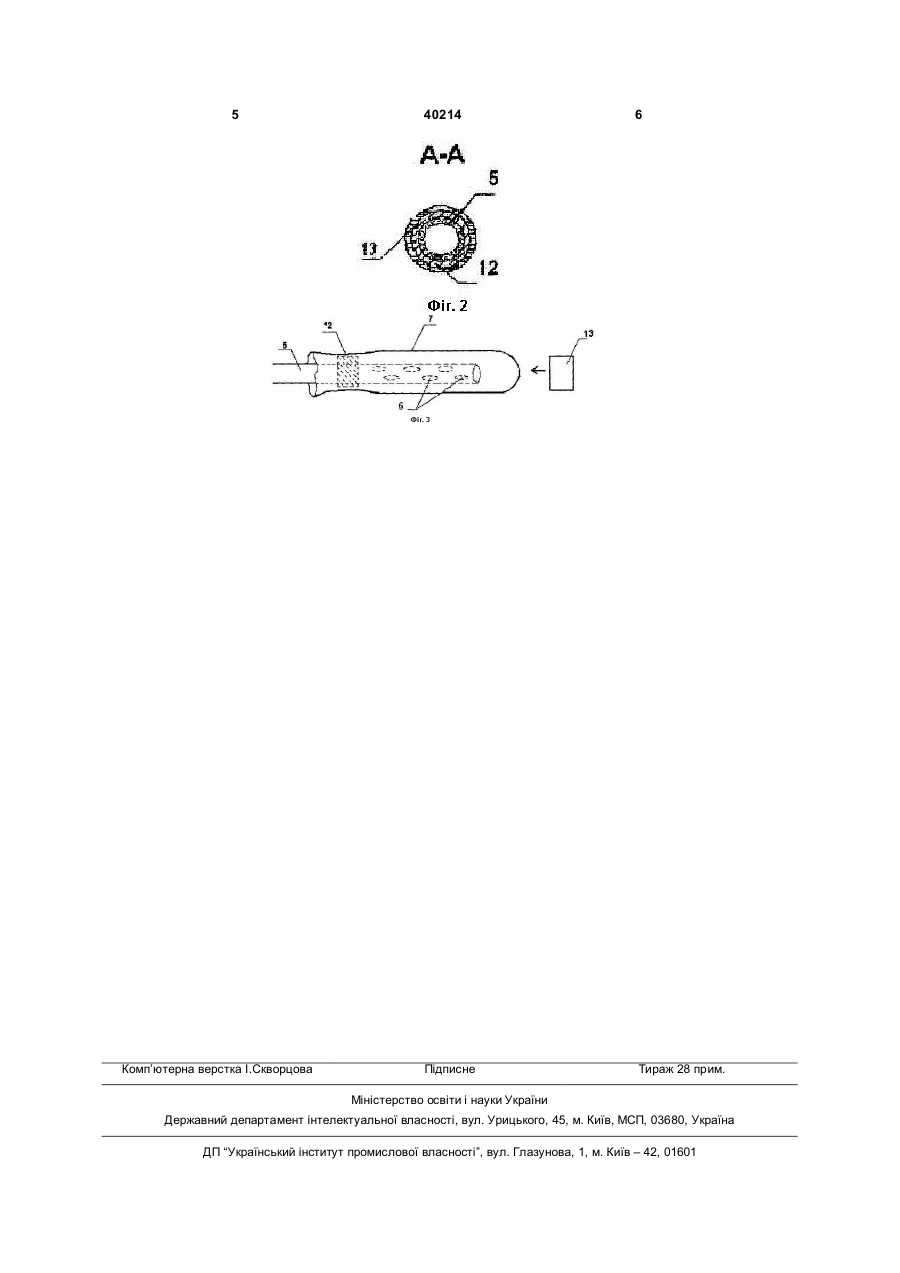

1. Тренажер м'язів піхви, що містить джерело та вимірювач тиску, які поєднані за допомогою системи гнучких трубок з пружною надувною камерою, яку утворює еластична оболонка, що за 3 отворами по довжині, що дорівнює або менше довжини пружної надувної камери, а еластична оболонка кріпиться довкола зазначеної ділянки трубки за допомогою кільцевого фіксуючого затискача. Далі, згідно з корисною моделлю, джерело тиску являє собою ручний насос, який містить тільки один зворотний клапан. Корисна модель пояснюється ілюстраціями. На Фіг. 1 показано схематичне зображення тренажеру м’язів піхви. На Фіг. 2 показано поперечний переріз А-А тренажеру м'язів піхви. На Фіг. 3 показано схематичне зображення кріплення еластичної оболонки для тренажеру м'язів піхви. Як показано на Фіг. 1, тренажер м'язів піхви містить джерело тиску 1, в якості якого використовується ручний насос, та вимірювач тиску 2 (манометр), що поєднані гнучкими трубками 3 за допомогою трійника 4 з гнучкою трубкою 5, яка має закінчення у вигляді ділянки з боковими отворами 6 по довжині. Еластичну оболонку 7 у вигляді циліндричного ковпачка, виготовленого з латексної плівки товщиною 0,3-0,5 мк, закріплено довкола ділянки трубки 5 з боковими отворами 6 за допомогою кільцевого фіксуючого затискача 8, при цьому утворено пружну надувну камеру 9. Джерело тиску 1, яке містить тренажер м'язів піхви, являє собою ручний насос, що устаткований зворотним клапаном 10 та поєднується з трубкою 3 через трійник (вентиль) 11. Другий зворотний клапан, який зазвичай міститься перед трійником (вентилем) у подібних насосах, що використовуються, наприклад, в тонометрі, в даній конструкції відсутній. Як показано на Фіг. 2, кільцевий фіксуючий затискач складається з двох частин: нижнього кільця 12, що встановлено на гнучкій трубці 5, та верхнього кільця 13, що закріплено на нижньому кільці 12. Одним з варіантів поєднання двох частин кільцевого фіксуючого затискача може бути нарізне з'єднання: на нижньому кільці 12 виконано зовнішню різьбу, а на верхньому кільці 13 -внутрішню. Як показано на Фіг. 3, нижнє кільце 12 кільцевого фіксуючого затискача встановлено на гнучкій трубці 5 перед її ділянкою з боковими отворами 6. Зовнішній край еластичної оболонки 7 розташовано поверх нижнього кільця 12 кільцевого фіксуючого затискача, а верхнє кільце 13 кільцевого фіксуючого затискача призначене для закріплення 40214 4 еластичної оболонки 7 довкола ділянки трубки 5 з боковими отворами 6. Тренажер м'язів піхви працює наступним чином. Спочатку пристрій готують до безпосереднього використання. Еластичну оболонку 7 у вигляді циліндричного ковпачка розташовують на кінці трубки 5, щільно охоплюючи її ділянку з боковими отворами 6, при цьому зовнішній край еластичної оболонки 7 закріплюють між нижнім кільцем 12 та верхнім кільцем 13 кільцевого фіксуючого затискача 8. За допомогою джерела тиску 1 (насоса) еластичну оболонку 7 заповнюють повітрям, при кожному стисканні вручну перегинаючи гнучку трубку 3 або 5 для запобігання виходу повітря, що нагнітається в систему, через клапан 10. При цьому еластична оболонка 7 роздувається і на кінці еластичної трубки 5 утворюється пружна надувна камера 9. Оскільки в якості еластичної оболонки 7 використовується латексна плівка товщиною 0,30,5 мк (у порівнянні із кондомом, де товщина латексної плівки зазвичай не перевищує 0,1 мк), при її роздуванні утворюється пружна надувна камера 9, форма ділянки якої біля кільцевого фіксуючого затискача 8 є такою, що запобігає передчасному свавільному вивільненню пружної камери з піхви під час експлуатації. Робочий тиск в пружній надувній камері 9, який має бути в межах 90-120 мм рт. ст., контролюється за допомогою вимірювача тиску 2 (манометра) та вентиля 11 джерела тиску 1 (насоса). Тренажер м'язів піхви готовий для використання. Тренування користувач проводить шляхом періодичних змін, збільшення або зменшення тиску в пружній надувній камері 9, яка встановлюється в піхві в звичайному кондомі в якості засобу гігієни, з використанням безпосередньо м'язів або джерела тиску 1 (насоса). Керування перепадами тиску в системі тренажеру із застосуванням тільки ручного насоса є дуже зручним для користувача у порівнянні з використанням окремої зовнішньої надувної камери. Це можливо згідно з корисною моделлю завдяки наявності в ньому лише одного, кінцевого, зворотного клапану. Контроль перепадів тиску користувач здійснює за допомогою вимірювача тиску 2 (манометра). Зазначені конструктивні особливості тренажеру м'язів піхви згідно з корисною моделлю у порівнянні із відомими пристроями дозволяють спростити його конструкцію і водночас покращити його експлуатаційні характеристики. 5 Комп’ютерна верстка І.Скворцова 40214 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
