Подрібнювач

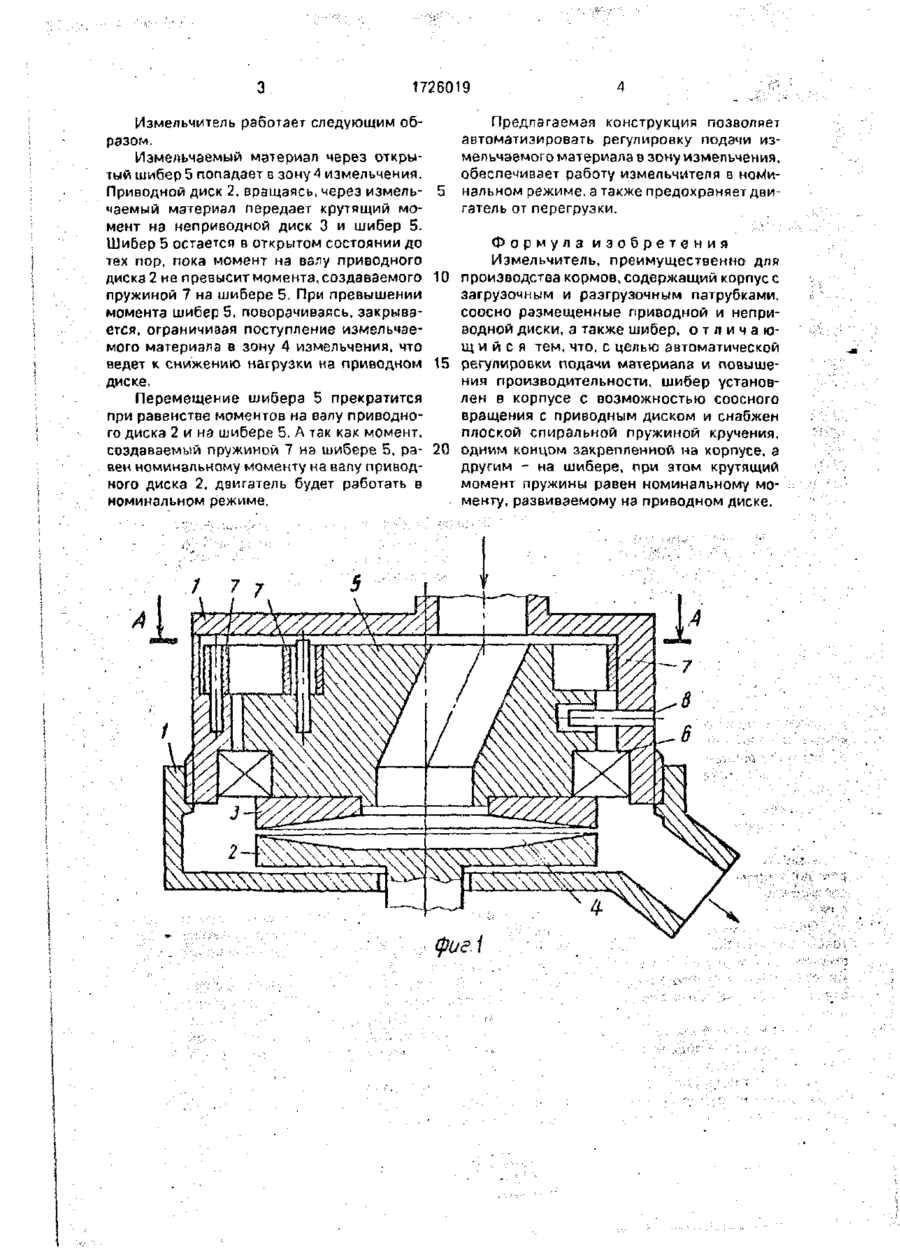

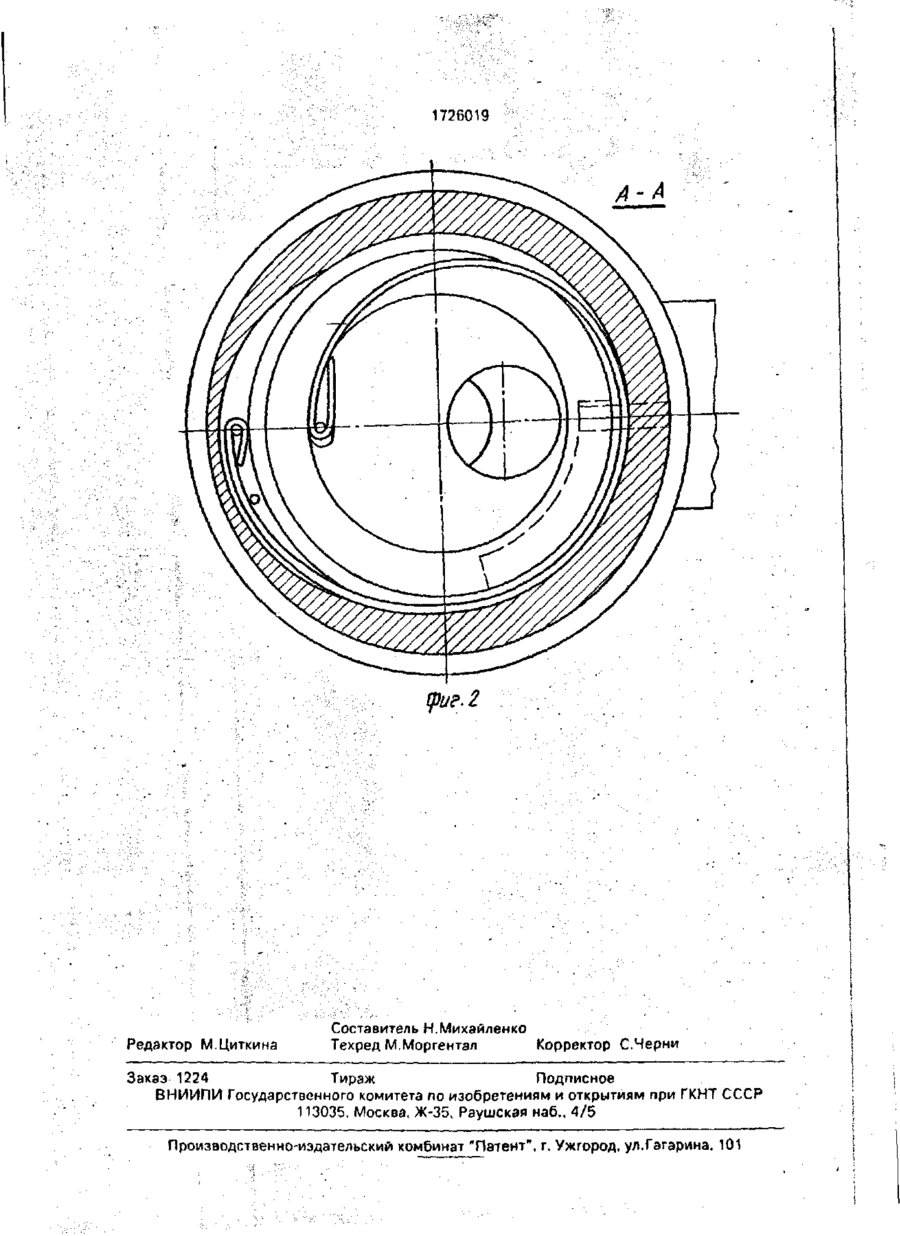

Сущность изобретения измельчитель предназначен для получения кормов в животноводстве. Он содержит соосно размещенные приводной 2 и неприводной 3 диски, а также шибер 5 Неприводной диск 3 закреплен на подпружиненном шибере 5 Момент силы, развиваемый плоской спиральной пружиной 7 кручения на шибере 5 относительно оси вращения приводного диска 2, равен номинальному моменту, развиваемому приводом на приводном диске 2 2 ил Изобретение относится к пищевой и комбикормовой промышленности, используется при дроблении зерна Известны измельчители, содержащие мелющие тела, бункер и дозатор Как правило, дозатором является шибер, величина открытия которого задается оператором. водным диском и снабжен плоской спиральной пружиной кручения, одним концом за крепленной на корпусе, а другим - на шибере, при этом крутящий момент пружины равен номинальному моменту развиваемому на приводном диске На фиг. 1 изображен измельчитель, продольный разрез, на фиг 2 - сечение А-А на фиг. 1 Измельчитель содержит корпус 1, в котором установлены приводной 2 и неприводной 3 диски, образующие зону 4 измельчения. Неприводной диск 3 закреплен на шибере 5, который через подшипник 6 установлен в корпусе 1. В открытом состоянии шибер 5 удерживается пружиной 7. Шибер 5 может поворачиваться, преодолевая сопротивление пружины 7, из открытого состояния в закрытое Угол поворота ограничивается упором 8 Момент, развиваемый пружиной 7 на шибере 5 равен номинальному моменту на валу приводного диска 2 Известен также измельчитель, в котором дозатором является сечение кзналоа, соединяющих зону измельчения с бункером. Однако такое дозирование эффективно только для материала с определенными геометрическими размерами и механическими свойствами (твердость, влажность вязкость) при заданной степени измельчения. Целью изобретения является автоматическая регулировка подачи материала и повышение производительности Указанная цель достигается тем, что в измельчителе шибер установлен в корпусе с возможностью соосного вращения с при ел 1726019 Измельчитель работает следующим образом. Измельчаемый материал через открытый шибер 5 попадает в зону 4 измельчения. Приводной диск 2. вращаясь, через измельчаемый материал передает крутящий момент на неприводной диск 3 и шибер 5. Шибер 5 остается в открытом состоянии до тех пор, пока момент на валу приводного диска 2 не превысит момента, создаваемого пружиной 7 на шибере 5. При превышении момента шибер 5, поворачиваясь, закрывается, ограничивая поступление измельчаемого материала в зону 4 измельчения, что ведет к снижению нагрузки на приводном диске. Перемещение шибера 5 прекратится при равенстве моментов на валу приводного диска 2 и на шибере 5. А так как момент, создаваемый пружиной 7 на шибере 5, равен номинальному моменту на валу приводного диска 2, двигатель будет работать в номинальном режиме. Предлагаемая конструкция позволяет автоматизировать регулировку подачи измельчаемого материала в зону измельчения, обеспечивает работу измельчителя в ноМи5 нэльном режиме, а также предохраняет двигатель от перегрузки. Формула изобретения Измельчитель, преимущественно для 10 производства кормов, содержащий корпусе загрузочным и разгрузочным патрубками, соосно размещенные приводной и неприводной диски, а также шибер, о т л и ч а ю щ и й с я тем, что, с целью йвтоматической 15 регулировки подачи материала и повышения производительности, шибер установлен в корпусе с возможностью соосного вращения с приводным диском и снабжен плоской спиральной пружиной кручения, 20 одним концом закрепленной на корпусе, а другим - на шибере, при этом крутящий момент пружины равен номинальному моменту, развиваемому на приводном диске. фиг. і 1726019 фиг. 2 Редактор М.Циткина Составитель Н.Михайленко Техред М.Моргентал Корректор С.Черни Заказ 1224 Тираж Подписное ВНИИПИ Государственного комитета по изобретенийм и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб„ 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101
