Пристрій для визначення опору шаруватих пластмас розколюванню

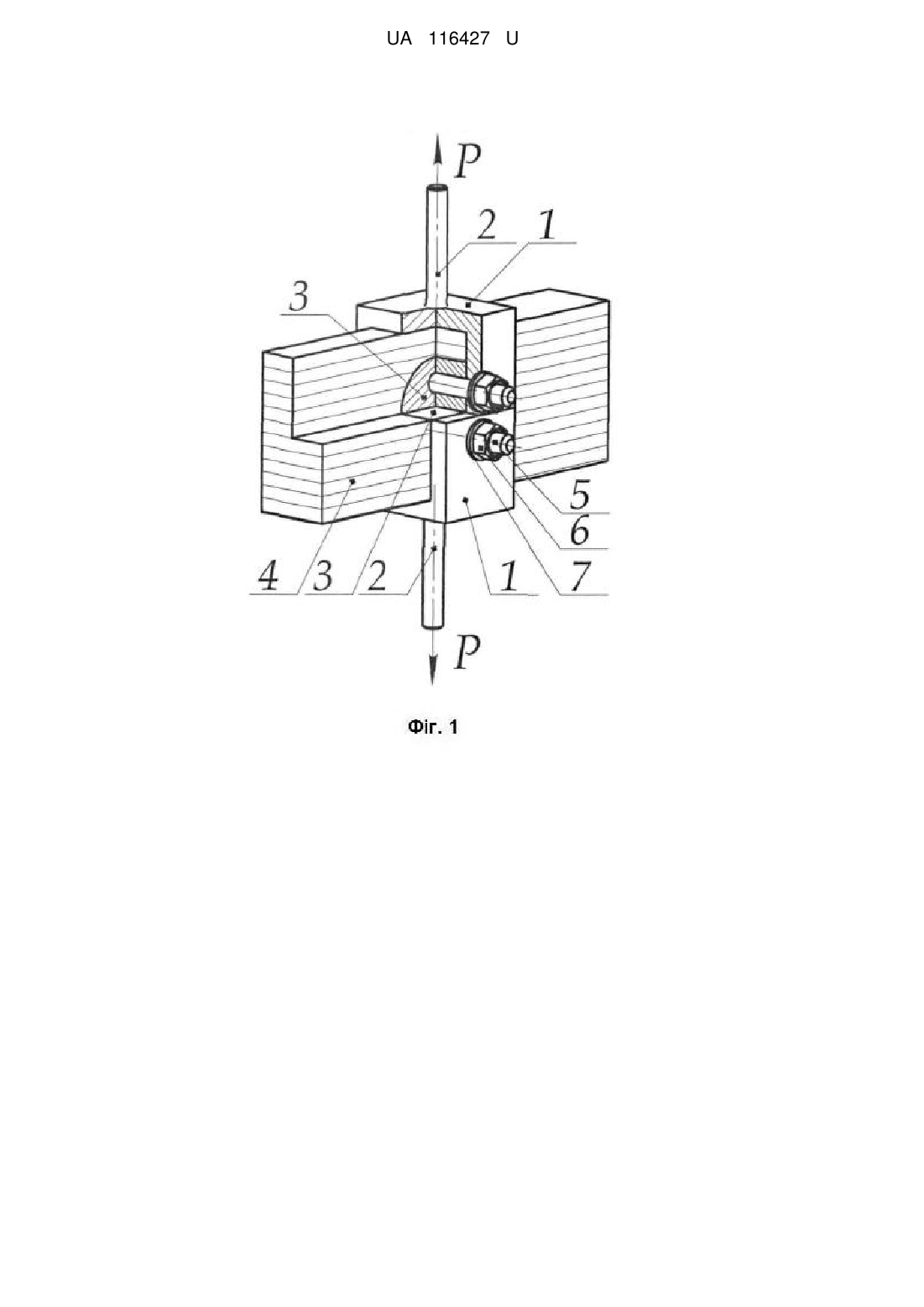

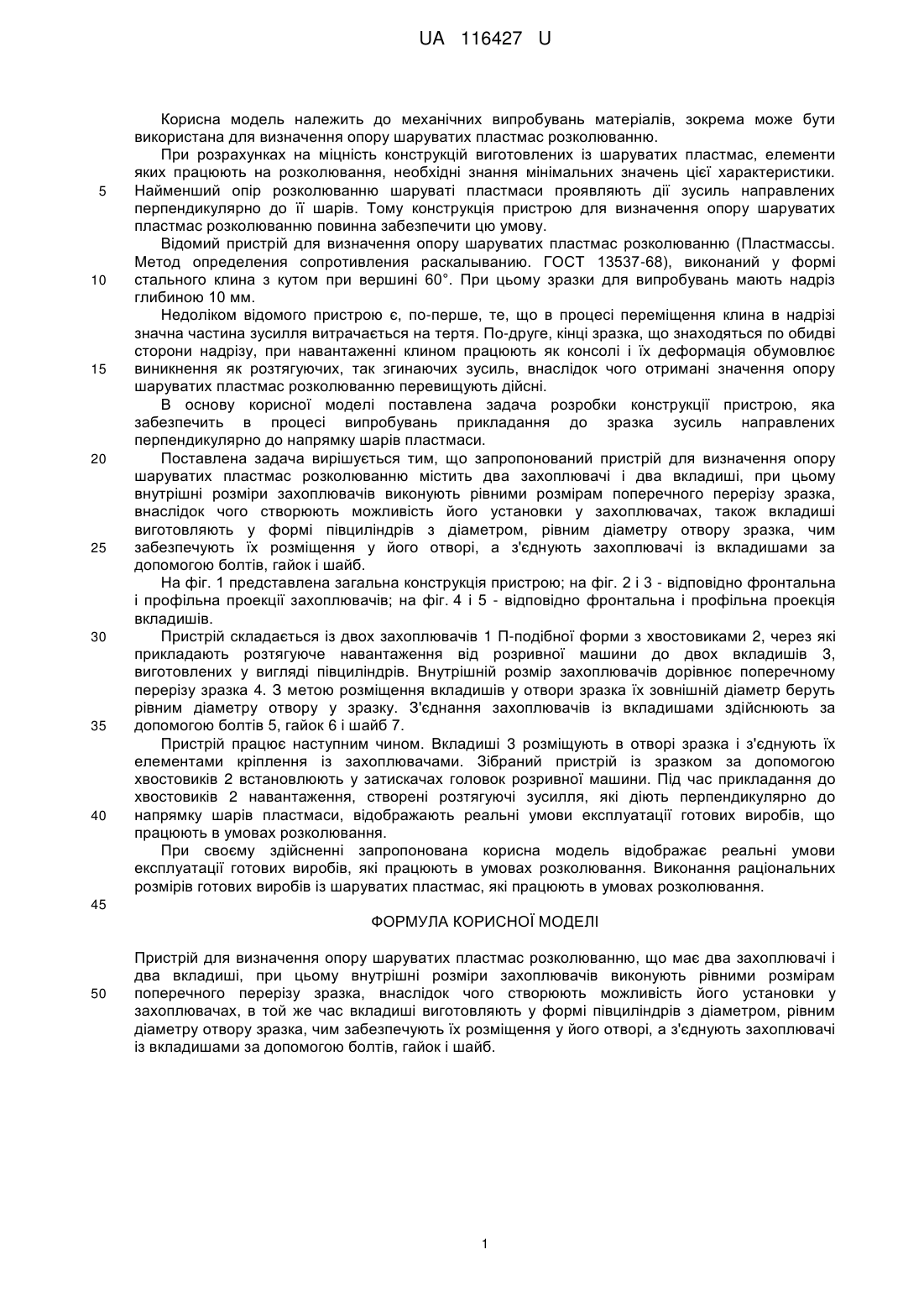

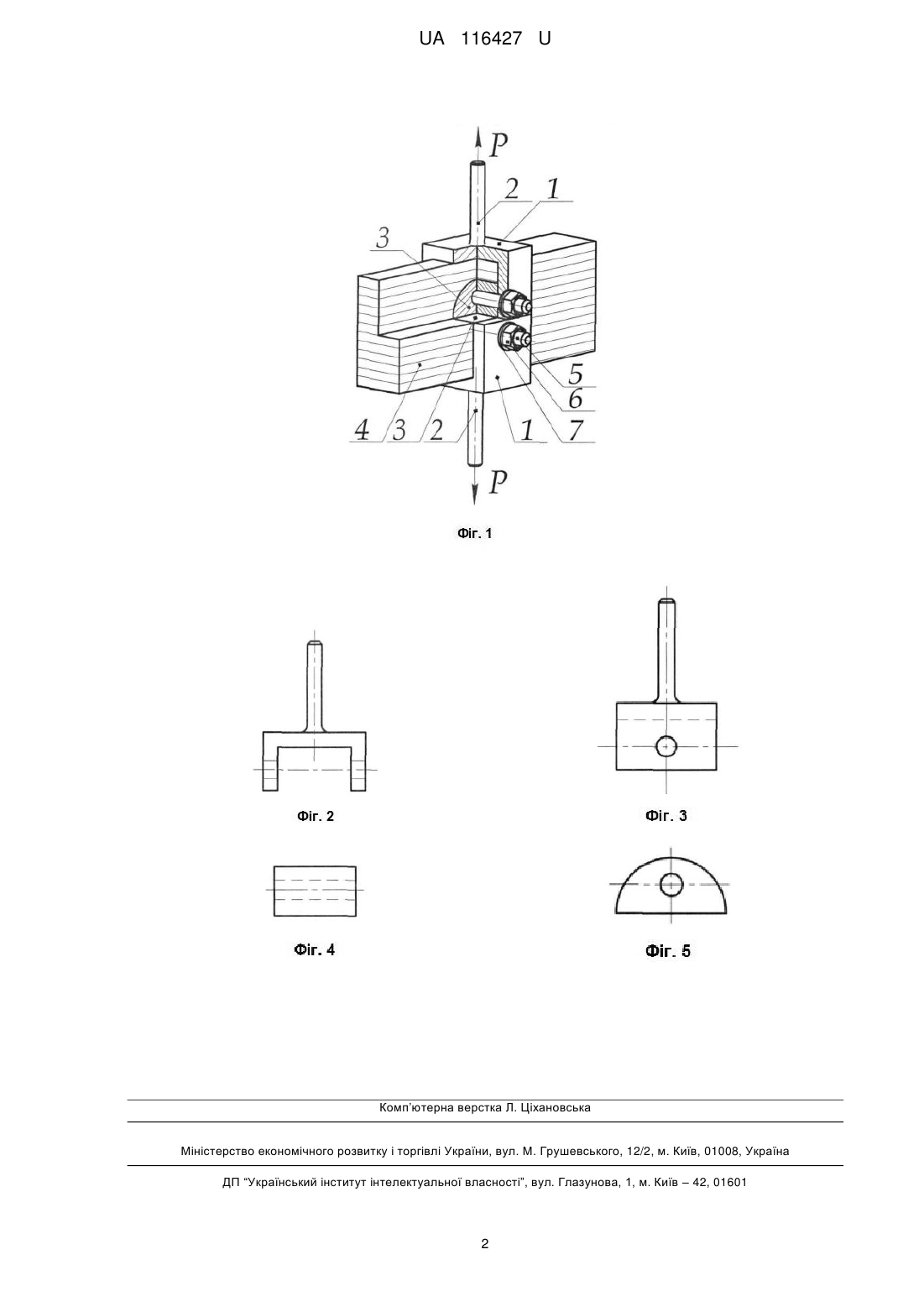

Реферат: Пристрій для визначення опору шаруватих пластмас розколюванню має два захоплювачі і два вкладиші, при цьому внутрішні розміри захоплювачів виконують рівними розмірам поперечного перерізу зразка, внаслідок чого створюють можливість його установки у захоплювачах, в той же час вкладиші виготовляють у формі півциліндрів з діаметром, рівним діаметру отвору зразка, чим забезпечують їх розміщення у його отворі, а з'єднують захоплювачі із вкладишами за допомогою болтів, гайок і шайб. UA 116427 U (54) ПРИСТРІЙ ДЛЯ ВИЗНАЧЕННЯ ОПОРУ ШАРУВАТИХ ПЛАСТМАС РОЗКОЛЮВАННЮ UA 116427 U UA 116427 U 5 10 15 20 25 30 35 40 Корисна модель належить до механічних випробувань матеріалів, зокрема може бути використана для визначення опору шаруватих пластмас розколюванню. При розрахунках на міцність конструкцій виготовлених із шаруватих пластмас, елементи яких працюють на розколювання, необхідні знання мінімальних значень цієї характеристики. Найменший опір розколюванню шаруваті пластмаси проявляють дії зусиль направлених перпендикулярно до її шарів. Тому конструкція пристрою для визначення опору шаруватих пластмас розколюванню повинна забезпечити цю умову. Відомий пристрій для визначення опору шаруватих пластмас розколюванню (Пластмассы. Метод определения сопротивления раскалыванию. ГОСТ 13537-68), виконаний у формі стального клина з кутом при вершині 60°. При цьому зразки для випробувань мають надріз глибиною 10 мм. Недоліком відомого пристрою є, по-перше, те, що в процесі переміщення клина в надрізі значна частина зусилля витрачається на тертя. По-друге, кінці зразка, що знаходяться по обидві сторони надрізу, при навантаженні клином працюють як консолі і їх деформація обумовлює виникнення як розтягуючих, так згинаючих зусиль, внаслідок чого отримані значення опору шаруватих пластмас розколюванню перевищують дійсні. В основу корисної моделі поставлена задача розробки конструкції пристрою, яка забезпечить в процесі випробувань прикладання до зразка зусиль направлених перпендикулярно до напрямку шарів пластмаси. Поставлена задача вирішується тим, що запропонований пристрій для визначення опору шаруватих пластмас розколюванню містить два захоплювачі і два вкладиші, при цьому внутрішні розміри захоплювачів виконують рівними розмірам поперечного перерізу зразка, внаслідок чого створюють можливість його установки у захоплювачах, також вкладиші виготовляють у формі півциліндрів з діаметром, рівним діаметру отвору зразка, чим забезпечують їх розміщення у його отворі, а з'єднують захоплювачі із вкладишами за допомогою болтів, гайок і шайб. На фіг. 1 представлена загальна конструкція пристрою; на фіг. 2 і 3 - відповідно фронтальна і профільна проекції захоплювачів; на фіг. 4 і 5 - відповідно фронтальна і профільна проекція вкладишів. Пристрій складається із двох захоплювачів 1 П-подібної форми з хвостовиками 2, через які прикладають розтягуюче навантаження від розривної машини до двох вкладишів 3, виготовлених у вигляді півциліндрів. Внутрішній розмір захоплювачів дорівнює поперечному перерізу зразка 4. З метою розміщення вкладишів у отвори зразка їх зовнішній діаметр беруть рівним діаметру отвору у зразку. З'єднання захоплювачів із вкладишами здійснюють за допомогою болтів 5, гайок 6 і шайб 7. Пристрій працює наступним чином. Вкладиші 3 розміщують в отворі зразка і з'єднують їх елементами кріплення із захоплювачами. Зібраний пристрій із зразком за допомогою хвостовиків 2 встановлюють у затискачах головок розривної машини. Під час прикладання до хвостовиків 2 навантаження, створені розтягуючі зусилля, які діють перпендикулярно до напрямку шарів пластмаси, відображають реальні умови експлуатації готових виробів, що працюють в умовах розколювання. При своєму здійсненні запропонована корисна модель відображає реальні умови експлуатації готових виробів, які працюють в умовах розколювання. Виконання раціональних розмірів готових виробів із шаруватих пластмас, які працюють в умовах розколювання. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для визначення опору шаруватих пластмас розколюванню, що має два захоплювачі і два вкладиші, при цьому внутрішні розміри захоплювачів виконують рівними розмірам поперечного перерізу зразка, внаслідок чого створюють можливість його установки у захоплювачах, в той же час вкладиші виготовляють у формі півциліндрів з діаметром, рівним діаметру отвору зразка, чим забезпечують їх розміщення у його отворі, а з'єднують захоплювачі із вкладишами за допомогою болтів, гайок і шайб. 1 UA 116427 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
