Метод визначення втомної міцності шаруватих пластмас при згині

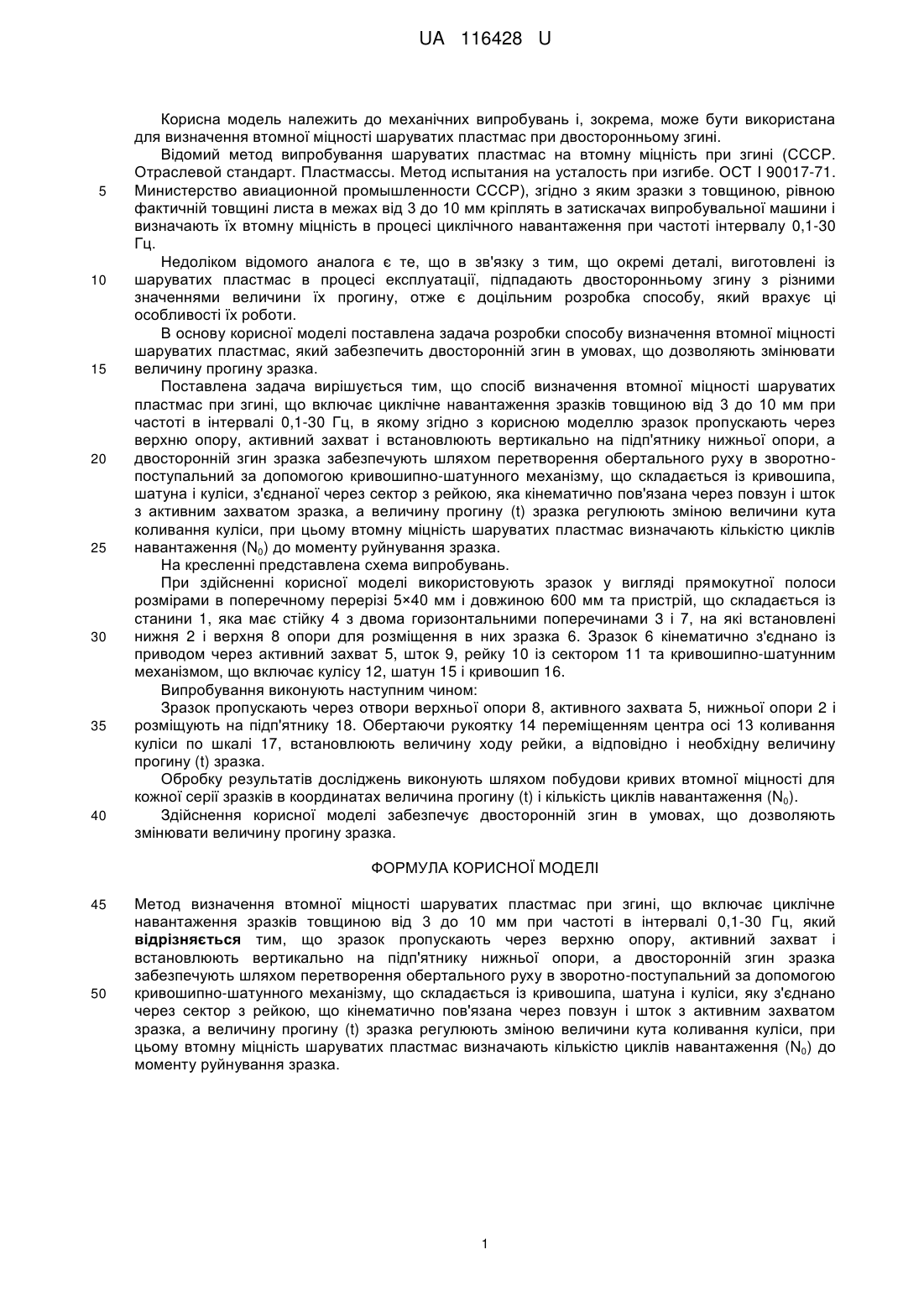

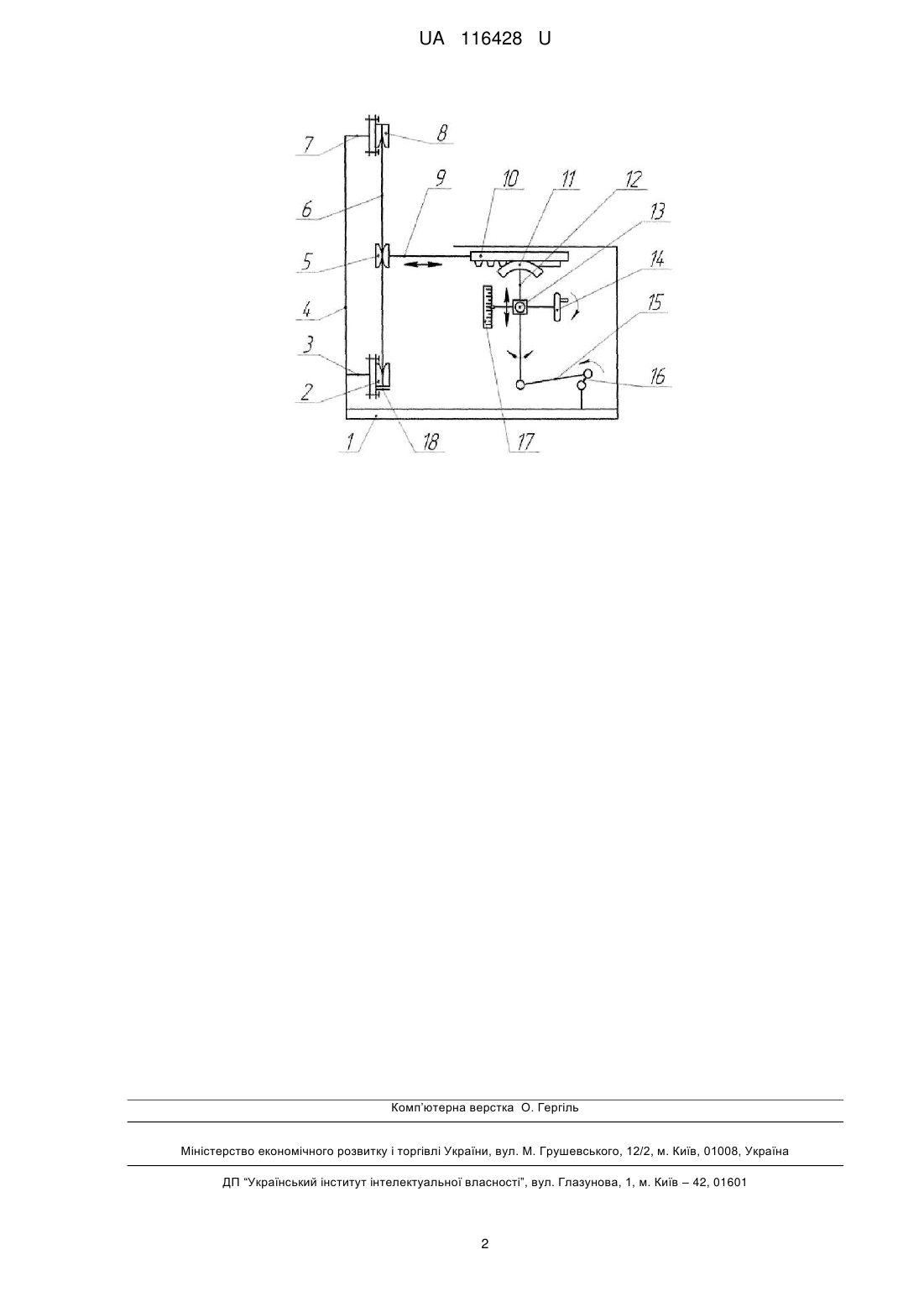

Реферат: Метод визначення втомної міцності шаруватих пластмас при згині включає циклічне навантаження зразків товщиною від 3 до 10 мм при частоті в інтервалі 0,1-30 Гц. Зразок пропускають через верхню опору, активний захват і встановлюють вертикально на підп'ятнику нижньої опори, а двосторонній згин зразка забезпечують шляхом перетворення обертального руху в зворотно-поступальний за допомогою кривошипно-шатунного механізму, що складається із кривошипа, шатуна і куліси, яку з'єднано через сектор з рейкою, що кінематично пов'язана через повзун і шток з активним захватом зразка, а величину прогину (t) зразка регулюють зміною величини кута коливання куліси, при цьому втомну міцність шаруватих пластмас визначають кількістю циклів навантаження (N0) до моменту руйнування зразка. UA 116428 U (12) UA 116428 U UA 116428 U 5 10 15 20 25 30 35 40 Корисна модель належить до механічних випробувань і, зокрема, може бути використана для визначення втомної міцності шаруватих пластмас при двосторонньому згині. Відомий метод випробування шаруватих пластмас на втомну міцність при згині (СССР. Отраслевой стандарт. Пластмассы. Метод испытания на усталость при изгибе. ОСТ I 90017-71. Министерство авиационной промышленности СССР), згідно з яким зразки з товщиною, рівною фактичній товщині листа в межах від 3 до 10 мм кріплять в затискачах випробувальної машини і визначають їх втомну міцність в процесі циклічного навантаження при частоті інтервалу 0,1-30 Гц. Недоліком відомого аналога є те, що в зв'язку з тим, що окремі деталі, виготовлені із шаруватих пластмас в процесі експлуатації, підпадають двосторонньому згину з різними значеннями величини їх прогину, отже є доцільним розробка способу, який врахує ці особливості їх роботи. В основу корисної моделі поставлена задача розробки способу визначення втомної міцності шаруватих пластмас, який забезпечить двосторонній згин в умовах, що дозволяють змінювати величину прогину зразка. Поставлена задача вирішується тим, що спосіб визначення втомної міцності шаруватих пластмас при згині, що включає циклічне навантаження зразків товщиною від 3 до 10 мм при частоті в інтервалі 0,1-30 Гц, в якому згідно з корисною моделлю зразок пропускають через верхню опору, активний захват і встановлюють вертикально на підп'ятнику нижньої опори, а двосторонній згин зразка забезпечують шляхом перетворення обертального руху в зворотнопоступальний за допомогою кривошипно-шатунного механізму, що складається із кривошипа, шатуна і куліси, з'єднаної через сектор з рейкою, яка кінематично пов'язана через повзун і шток з активним захватом зразка, а величину прогину (t) зразка регулюють зміною величини кута коливання куліси, при цьому втомну міцність шаруватих пластмас визначають кількістю циклів навантаження (N0) до моменту руйнування зразка. На кресленні представлена схема випробувань. При здійсненні корисної моделі використовують зразок у вигляді прямокутної полоси розмірами в поперечному перерізі 5×40 мм і довжиною 600 мм та пристрій, що складається із станини 1, яка має стійку 4 з двома горизонтальними поперечинами 3 і 7, на які встановлені нижня 2 і верхня 8 опори для розміщення в них зразка 6. Зразок 6 кінематично з'єднано із приводом через активний захват 5, шток 9, рейку 10 із сектором 11 та кривошипно-шатунним механізмом, що включає кулісу 12, шатун 15 і кривошип 16. Випробування виконують наступним чином: Зразок пропускають через отвори верхньої опори 8, активного захвата 5, нижньої опори 2 і розміщують на підп'ятнику 18. Обертаючи рукоятку 14 переміщенням центра осі 13 коливання куліси по шкалі 17, встановлюють величину ходу рейки, а відповідно і необхідну величину прогину (t) зразка. Обробку результатів досліджень виконують шляхом побудови кривих втомної міцності для кожної серії зразків в координатах величина прогину (t) і кількість циклів навантаження (N0). Здійснення корисної моделі забезпечує двосторонній згин в умовах, що дозволяють змінювати величину прогину зразка. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Метод визначення втомної міцності шаруватих пластмас при згині, що включає циклічне навантаження зразків товщиною від 3 до 10 мм при частоті в інтервалі 0,1-30 Гц, який відрізняється тим, що зразок пропускають через верхню опору, активний захват і встановлюють вертикально на підп'ятнику нижньої опори, а двосторонній згин зразка забезпечують шляхом перетворення обертального руху в зворотно-поступальний за допомогою кривошипно-шатунного механізму, що складається із кривошипа, шатуна і куліси, яку з'єднано через сектор з рейкою, що кінематично пов'язана через повзун і шток з активним захватом зразка, а величину прогину (t) зразка регулюють зміною величини кута коливання куліси, при цьому втомну міцність шаруватих пластмас визначають кількістю циклів навантаження (N0) до моменту руйнування зразка. 1 UA 116428 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
