Система безперебійного електроживлення з використанням сонячної панелі

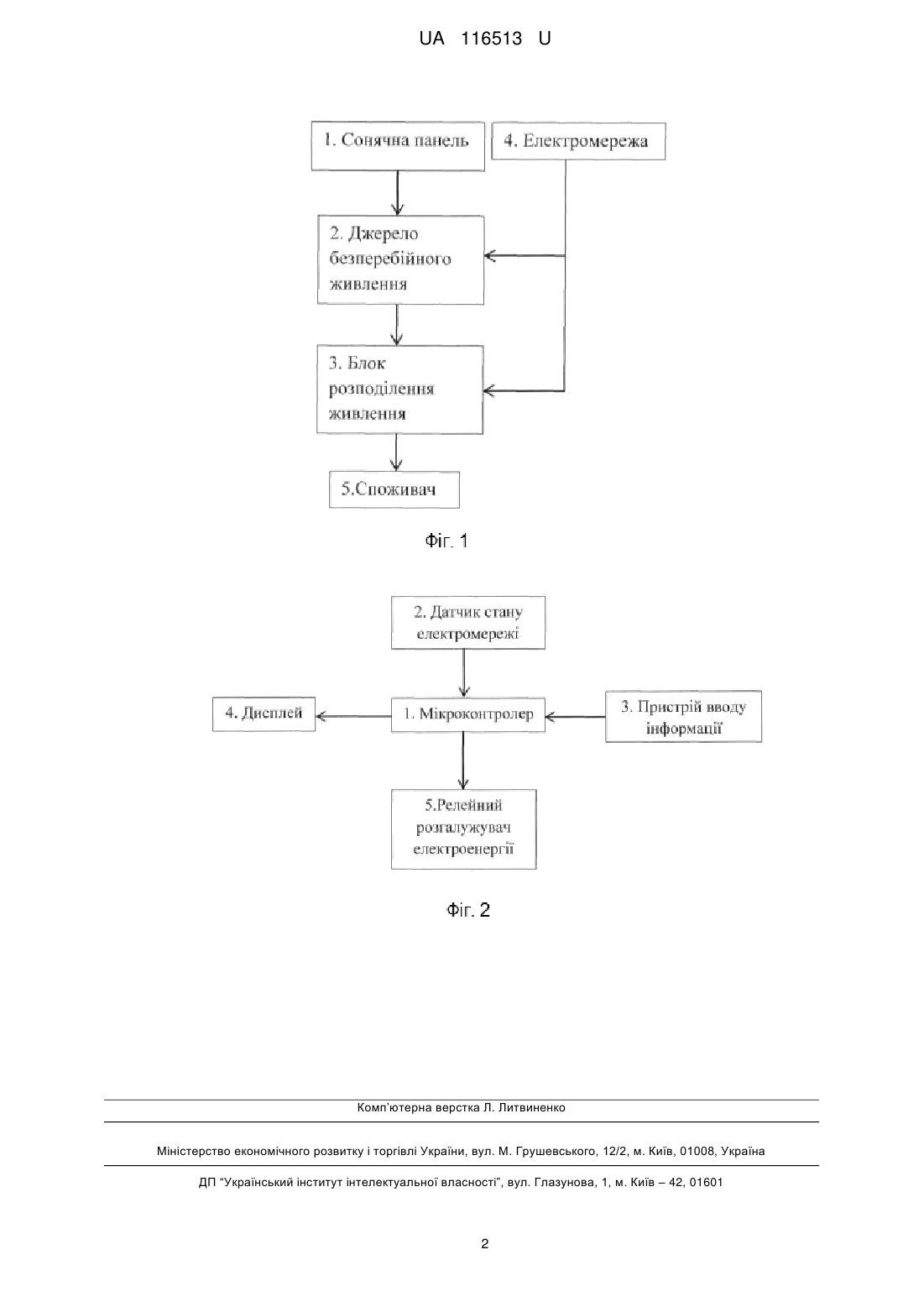

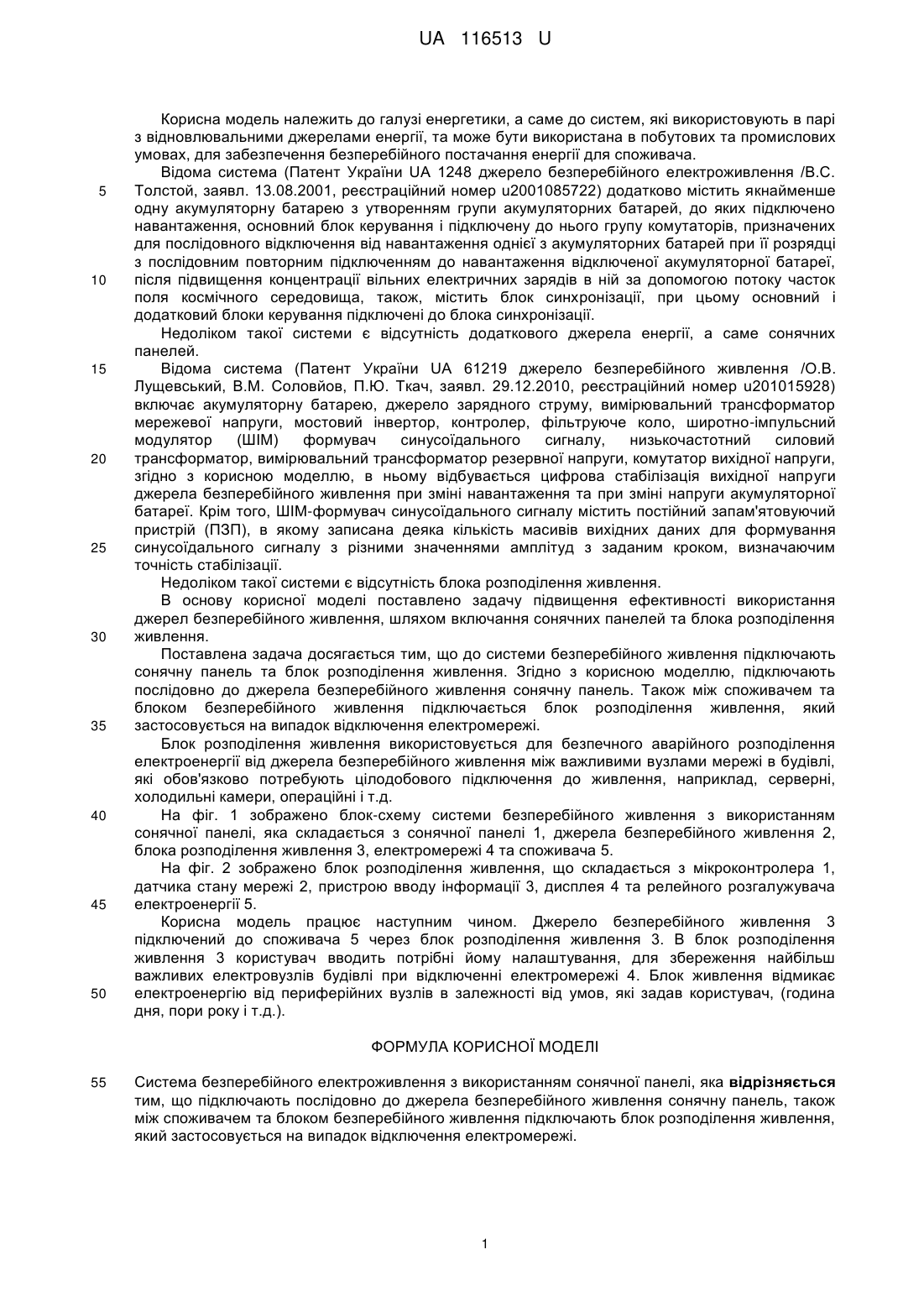

Реферат: Система безперебійного електроживлення з використанням сонячної панелі, причому підключають послідовно до джерела безперебійного живлення сонячну панель, також між споживачем та блоком безперебійного живлення підключають блок розподілення живлення, який застосовується на випадок відключення електромережі. UA 116513 U (54) СИСТЕМА БЕЗПЕРЕБІЙНОГО ЕЛЕКТРОЖИВЛЕННЯ З ВИКОРИСТАННЯМ СОНЯЧНОЇ ПАНЕЛІ UA 116513 U UA 116513 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі енергетики, а саме до систем, які використовують в парі з відновлювальними джерелами енергії, та може бути використана в побутових та промислових умовах, для забезпечення безперебійного постачання енергії для споживача. Відома система (Патент України UA 1248 джерело безперебійного електроживлення /В.С. Толстой, заявл. 13.08.2001, реєстраційний номер u2001085722) додатково містить якнайменше одну акумуляторну батарею з утворенням групи акумуляторних батарей, до яких підключено навантаження, основний блок керування і підключену до нього групу комутаторів, призначених для послідовного відключення від навантаження однієї з акумуляторних батарей при її розрядці з послідовним повторним підключенням до навантаження відключеної акумуляторної батареї, після підвищення концентрації вільних електричних зарядів в ній за допомогою потоку часток поля космічного середовища, також, містить блок синхронізації, при цьому основний і додатковий блоки керування підключені до блока синхронізації. Недоліком такої системи є відсутність додаткового джерела енергії, а саме сонячних панелей. Відома система (Патент України UA 61219 джерело безперебійного живлення /О.В. Лущевський, В.М. Соловйов, П.Ю. Ткач, заявл. 29.12.2010, реєстраційний номер u201015928) включає акумуляторну батарею, джерело зарядного струму, вимірювальний трансформатор мережевої напруги, мостовий інвертор, контролер, фільтруюче коло, широтно-імпульсний модулятор (ШІМ) формувач синусоїдального сигналу, низькочастотний силовий трансформатор, вимірювальний трансформатор резервної напруги, комутатор вихідної напруги, згідно з корисною моделлю, в ньому відбувається цифрова стабілізація вихідної напруги джерела безперебійного живлення при зміні навантаження та при зміні напруги акумуляторної батареї. Крім того, ШІМ-формувач синусоїдального сигналу містить постійний запам'ятовуючий пристрій (ПЗП), в якому записана деяка кількість масивів вихідних даних для формування синусоїдального сигналу з різними значеннями амплітуд з заданим кроком, визначаючим точність стабілізації. Недоліком такої системи є відсутність блока розподілення живлення. В основу корисної моделі поставлено задачу підвищення ефективності використання джерел безперебійного живлення, шляхом включання сонячних панелей та блока розподілення живлення. Поставлена задача досягається тим, що до системи безперебійного живлення підключають сонячну панель та блок розподілення живлення. Згідно з корисною моделлю, підключають послідовно до джерела безперебійного живлення сонячну панель. Також між споживачем та блоком безперебійного живлення підключається блок розподілення живлення, який застосовується на випадок відключення електромережі. Блок розподілення живлення використовується для безпечного аварійного розподілення електроенергії від джерела безперебійного живлення між важливими вузлами мережі в будівлі, які обов'язково потребують цілодобового підключення до живлення, наприклад, серверні, холодильні камери, операційні і т.д. На фіг. 1 зображено блок-схему системи безперебійного живлення з використанням сонячної панелі, яка складається з сонячної панелі 1, джерела безперебійного живлення 2, блока розподілення живлення 3, електромережі 4 та споживача 5. На фіг. 2 зображено блок розподілення живлення, що складається з мікроконтролера 1, датчика стану мережі 2, пристрою вводу інформації 3, дисплея 4 та релейного розгалужувача електроенергії 5. Корисна модель працює наступним чином. Джерело безперебійного живлення 3 підключений до споживача 5 через блок розподілення живлення 3. В блок розподілення живлення 3 користувач вводить потрібні йому налаштування, для збереження найбільш важливих електровузлів будівлі при відключенні електромережі 4. Блок живлення відмикає електроенергію від периферійних вузлів в залежності від умов, які задав користувач, (година дня, пори року і т.д.). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Система безперебійного електроживлення з використанням сонячної панелі, яка відрізняється тим, що підключають послідовно до джерела безперебійного живлення сонячну панель, також між споживачем та блоком безперебійного живлення підключають блок розподілення живлення, який застосовується на випадок відключення електромережі. 1 UA 116513 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
