Джерело безперебійного електроживлення

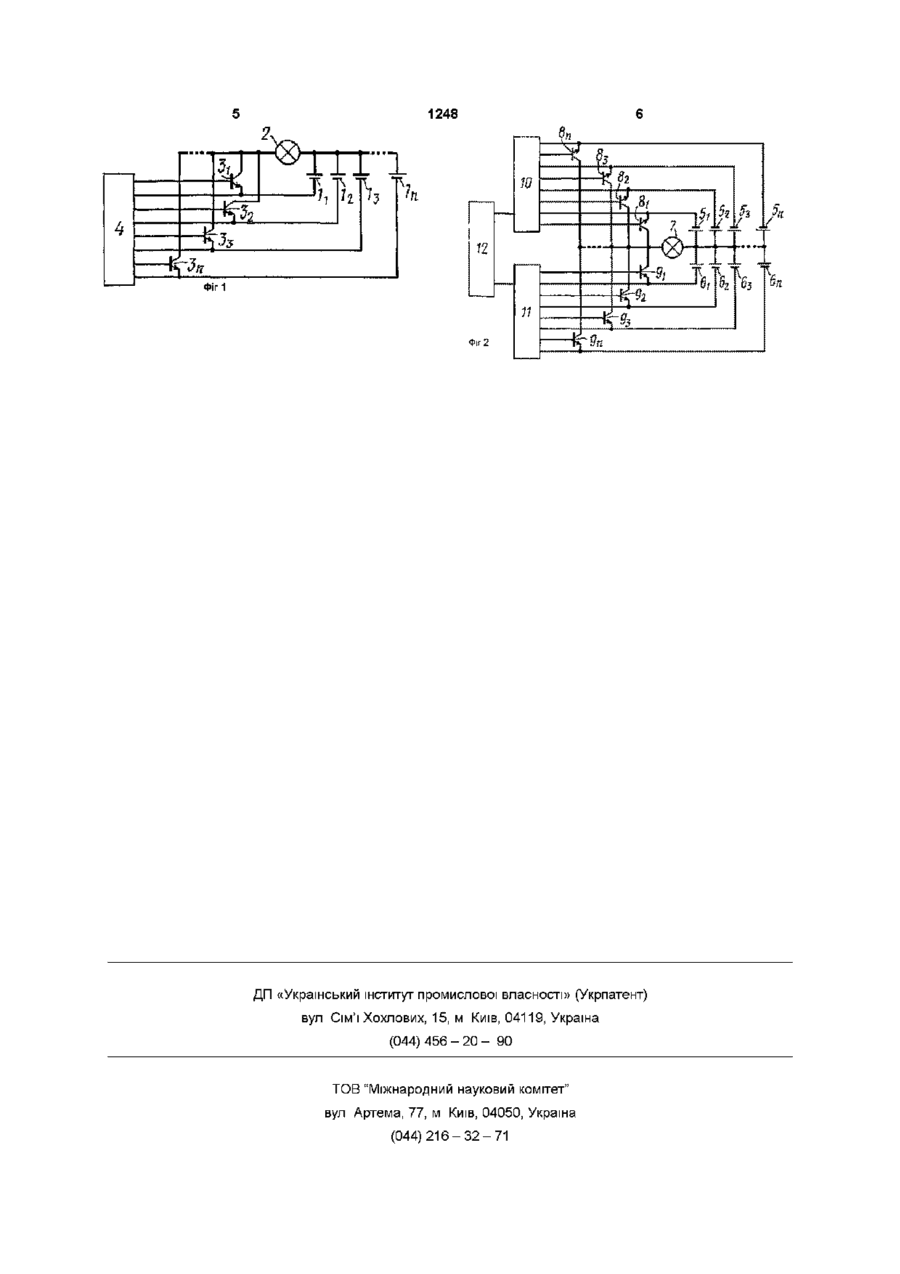

1 Джерело безперебійного електроживлення на основі акумуляторної батареї, яке відрізняється тим, що додатково містить якнайменше одну акумуляторну батарею з утворенням групи акумуляторних батарей, до яких підключено навантаження, основний блок керування і підключену до нього групу комутаторів, призначених для послідовного відключення від навантаження однієї з акумуляторних батарей при її роз рядці з послідовним повторним підключенням до навантаження відключеної акумуляторної батареї, після підвищення концентрації вільних електричних зарядів в ній за допомогою потоку часток поля космічного середовища 2 Джерело по п 1, яке відрізняється тим, що додатково містить блок синхронізації, якнайменше одну додаткову групу акумуляторних батарей, з якими з'єднано навантаження, і якнайменше один додатковий блок керування з підключеною до нього додатковою групою комутаторів, до яких підключено навантаження і додаткова група акумуляторних батарей, при цьому основний і додатковий блоки керування підключені до блока синхронізації Запропонована корисна модель відноситься до електротехніки, а більш конкретно стосується джерел безперебійного електроживлення Широко відоме джерело безперебійного електроживлення, яке використовують, в калькуляторах, годинниках і космічних апаратах (В Т Поляков "Посвящение в радиоелектронику", Москва, "Радио и связь", 1988, стр 327), в якому акумуляторну батарею заряджають за допомогою сонячних елементів, забезпечуючи таким чином безперебійне живлення приладів в темний час доби, або при максимальних перевантаженнях Недоліком відомого джерела живлення, є використання в ньому сонячних елементів, які виробляють необхідний для зарядки акумуляторної батареї електричний струм тільки в світлий час доби, або при використанні постійного джерела світу Крім того, це пов'язано зі значними затратами на виготовлення сонячних елементів, або додатковими затратами енергії В основу корисної моделі поставлено задачу створення джерела безперебійного електроживлення шляхом додавання як найменше однієї акумуляторної батареї з утворенням групи акумуляторних батарей до яких підключено навантаження, основний блок керування і підключену до нього групу комутаторів, призначених для послідовного відключення від навантаження однієї з акумулято рних батарей, при и розрядці з послідовним повторним підключенням до навантаження відключеної акумуляторної батареї, після підвищення концентрації вільних електричних зарядів в ній за допомогою потоку часток поля космічного середовища, що дозволяє забезпечити безперебійне електроживлення навантаження в любий час доби і в будь яких умовах без додаткових енергетичних і матеріальних витрат Поставлена задача вирішується тим, що джерело безперебійного електроживлення на основі акумуляторної батареї, згідно винаходу, додатково вміщує як найменше одну акумуляторну батарею з утворенням групи акумуляторних батарей до яких підключене навантаження, основний блок керування і підключену з ним групу комутаторів, призначених для послідовного відключення від навантаження однієї з акумуляторних батарей, при и розрядці з послідовним повторним підключенням до навантаження відключеної акумуляторної батареї, після підвищення концентрації вільних електричних зарядів в ній за допомогою потоку часток поля космічного середовища Запропоноване джерело може мати блок синхронізації, як найменше одну додаткову групу акумуляторних батарей до яких під'єднано навантаження, і як найменше один додатковий блок керування, з підключеною до нього додатковою 00 1248 групою комутаторів, до яких підключене навантаження і додаткова група акумуляторних батарей, при цьому основний і додатковий блоки керування підключені з блоком синхронізації Наявність поля космічного середовища визнається в ряді сучасних наукових публікацій (Вернадский В И "Биосфера и ноосфера" Москва, 1989, с 8, Новиков И Д "Эволюция вселенной" Москва" 1990, с 154 та ш) На сам перед при цьому мається на увазі гравітаційне випромінювання, а також кванти фонового випромінювання Відома ЩІЛЬНІСТЬ енергії випромінювання, а також ЩІЛЬНІСТЬ числа фотонів на одиницю простору, запропоновані в таблиці ("Новейщий справочник необходимых знаний", Москва 2000г, стр 86) Інші автори думають, що поле космічного середовища являє собою потоки дрібніших часток (лептоны, хрононы, гравитоны, лесажоны фундаментоны), які рухаються до Землі та інших небесних тіл На основі теорії фізичних полів можна припустити, що поле космічного середовища являє собою частки (з оточуючим кожну з них полем) або поля, які від'єдналися від часток (Лукин П //Техника молодежи 1983 №1 С 35 Тяпкин А «О природе гравитационных сил //Техника молодежи 1983, №10, с 50 - 52, Додонов Б П «О возможном механическом действии космического излучения» В сборнике «Тезисы докладов Второй научной конференции» Москва, 1990 с 176 - 178, Лобановский М Г «Основания физики природы» Москва, 1990, с 241 - 245, Вейник А И «Термодинамика реальных процессов» Минск, 1991, с 344 - 361) ВІДОМІ експерименти по формуванню і виявленню такого поля космічного середовища (Додонов Б П , Лобановский М Г , Вейник А И ) Реальність цього поля проявляється в тому, що будучи акумульовано методом взаємного екранування мас, воно робить механічну дію На пристрій який використовує поле космічного середовища, отримано ряд патентів (див, наприклад, РФА №2011001 і №2066788) Механізм утворення вільних електричних зарядів в носи може бути двояким Один з них створюється в наслідок співудару часток поля космічного середовища, наприклад, ядер з атомами і молекулами і поділ їх на електрони і іони Інші виникають у результаті поглинання атомами мікрочасток і виділення електронів, аналогічно тому, як це відбувається при фотоефекті і фотоядерній реакції Запропонований винахід пояснюється кресленнями, на яких фіг 1 зображує блок-схему джерела безперебійного електроживлення з однією групою акумуляторних батарей і комутаторів, де 11 12 1 з 1п - група акумуляторних батарей, 2 - навантаження, Зі Зг Зз Зп - група комутаторів, 4блок керування Фіг 2 - те ж саме, але з двома групами акумуляторних батарей і комутаторів, де 5-і, 52, 5з, 5П, та 6-і, 62 6П - дві групи акумуляторних батарей, 8-і, 82 8П, 9-і, 9г 9П - дві групи комутаторів, 7 - навантаження, 10, 11 - блоки керування, 12 - блок синхронізації Блок-схема такого джерела представлена на фіг 1 Він вміщує групу акумуляторних батарей 1і 12 1 з 1п, до яких підключене навантаження 2, гру пу комутаторів Зі Зг Зз Зп, у вигляді, наприклад, транзисторних ключів, бази яких під'єднані до блоку 4 керування, колектори - до навантаження 2 Емітер кожного ключа під'єднай до відповідної акумуляторної батареї 11 12 1 з 1 П і до ВІДПОВІДНОГО виходу блока 4 керування Блок 4 керування розрахований таким чином, що кожна із акумуляторних батарей 11 12 1 з 1п при її розрядці послідовно через ВІДПОВІДНІ інтервали часу відключаються від навантаження 2 На фіг 2 представлена блок-схема джерела безперебійного електроживлення, яка вміщує дві групи акумуляторних батарей 5-і, 5г, 5з, 5П і 6-і, 62 6П до яких підключене навантаження 7, дві групи комутаторів 8-і, 82 8П, 9-і, 9г 9П, кожна з яких аналогічно вищеописаному під'єднана до ВІДПОВІДНОГО блока 10 або 11 керування і навантаження 7 Блоки 10 і 11 керування підключені до блоку 12 синхронізації В цьому джерелі кожна група батарей 5-і, 5г, 5з, 5П або 6-і, 62 6П керується своїм блоком 10 або 11, при цьому блок 12 синхронізації вирішує час включення одного із блоків 10 або 11 керування Блок 12 синхронізації може перемикати блоки 11 і 12 керування по заданим інтервалам часу або по досягненні в даній групі батарей заданій величини напруги (струму), або при виникненні нештатної ситуації в тій або ІНШІЙ групі батарей КІЛЬКІСТЬ груп може бути і більше двох Працює джерело безперебійного електроживлення наступним чином Припустимо, що від навантаження 2 в даний момент відключена батарея 1і За час живлення навантаження 2 від інших батарей І2 1п відбудеться поповнення потужності відключеної акумуляторної батареї 1і за рахунок підвищення в ній концентрації вільних електричних зарядів з допомогою потоку часток поля космічного середовища Після ЦЬОГО батарея 1і знову підключається до навантаження 2, при цьому від навантаження може бути відключена люба інша із батарей 11 12 1 з 1п, потужність якої знизилась в процесі її розрядки, і так далі При підключення до акумуляторної батареї потужністю Рі навантаження споживанням потужністю Рг потужність батареї починає знижуватись, і через час t вона приймає значення Рз Якщо потужність, що споживається навантаженням достатньо мала, або вона підключається на достатньо короткий час, то після відключення навантаження потужність батареї досягає своєї номінальної величини за рахунок відновлення в ній концентрації вільних електричних зарядів за допомогою потоку часток поля космічного середовища Для цього акумуляторну батарею розміщують в зоні природно сформованого потоку часток поля космічного середовища таким чином, що електроди з електролітом підпадають під дію потоку часток поля космічного середовища, які передають електроліту додаткову КІЛЬКІСТЬ енергії, в результаті множинність вільних електричних зарядів в електроліті збільшується Таким чином акумуляторна батарея отримує енергію Р2к, яка дорівнює потужності Рг, що споживається навантаженням Якщо підібрати потужність навантаження споживання, рівну Ргк, то акумуляторна батарея з такою підзарядкою може працювати достатньо довго 1248 h IV -In Фіг1 Фіг 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
