Пристрій для формування виробів з композіційних матеріалів

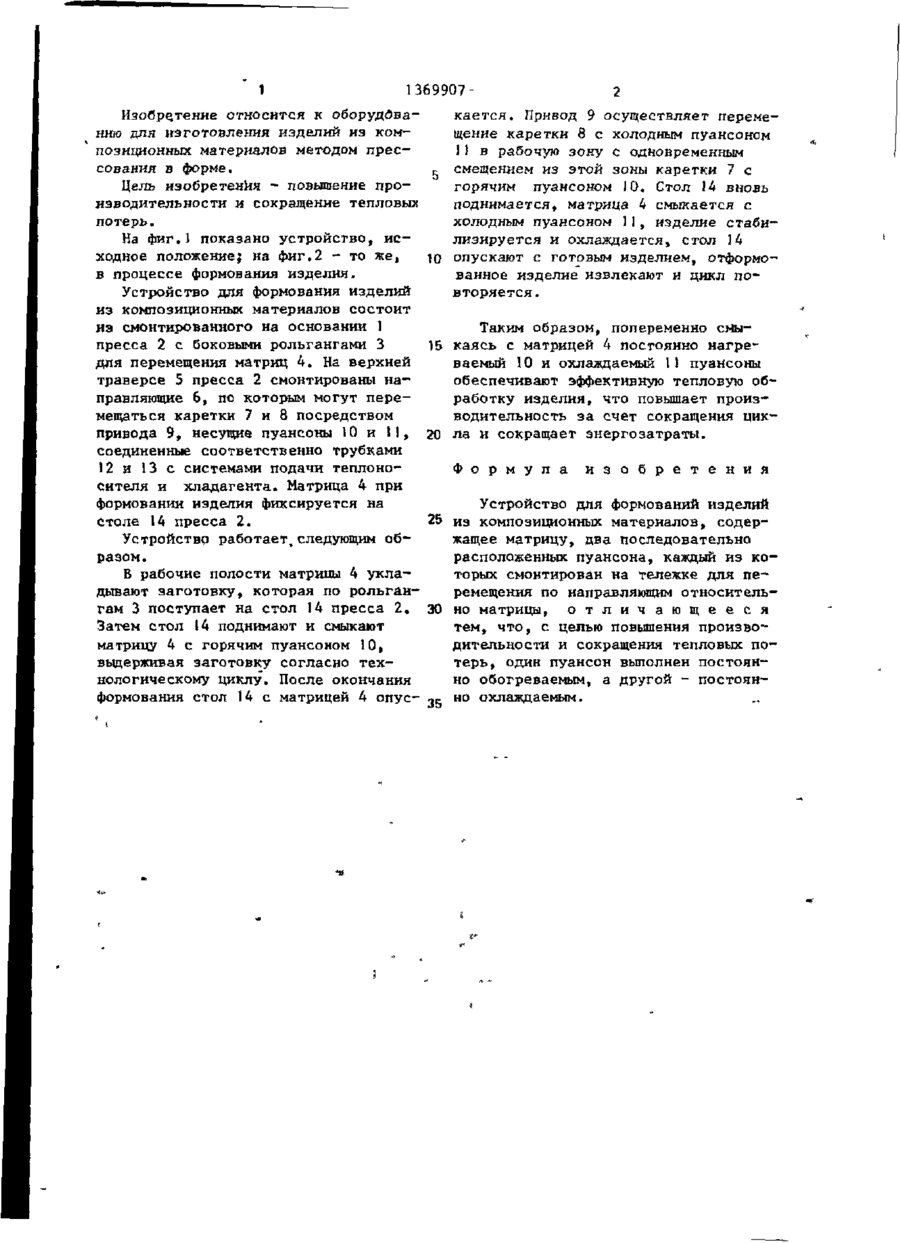

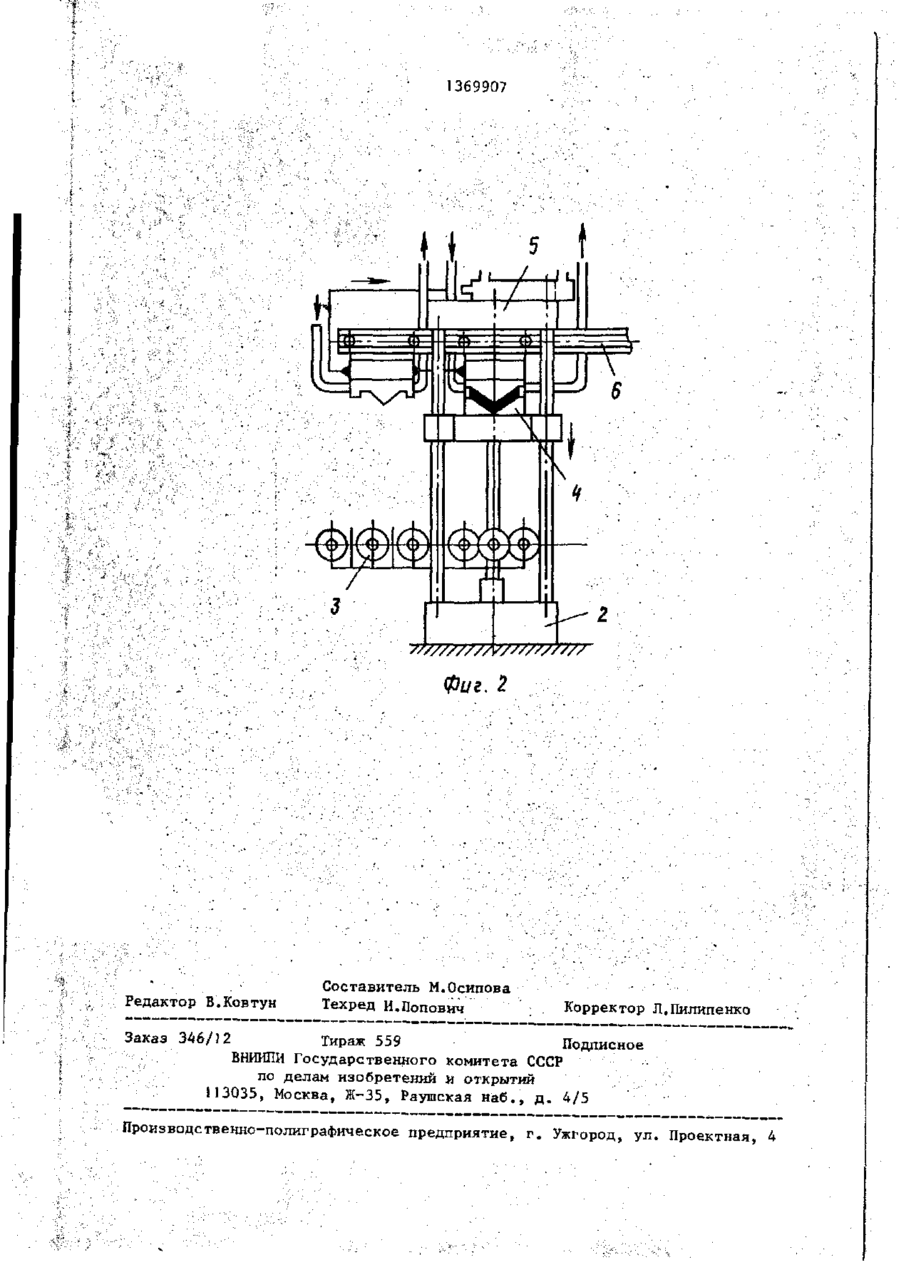

Изобретение относится к оборудованию для формования изделий из композиционных материалов методом прессования. Целью изобретения является повышение производительности и сокращение тепловых потерь. Для этого тепловая обработка заготовки осуществляется установленными на каретках 7 , 8 с возможностью перемещения относительно матрицы 4 двумя пуансонами, одним 10 постоянно подогреваемым, вторым П постоянно охлаждаемым, которые попеременно смыкаются с матрицей 4, в которую уложена заготовка. 2 ил. 15 (Л С 00 05 СО СО О фие-f \' J 1 1369907 Изобр^тение относится к оборудованию для изготовления изделий из композиционных материалов методом прессования в форме. Цель изобретения - повышение производительности и сокращение тепловых потерь. На фиг.1 показано устройство, исходное положение; на фиг.2 - то же, в процессе формования изделия. Устройство для формования изделий из композиционных материалов состоит из смонтированного на основании 1 пресса 2 с боковыми рольгангами 3 для перемещения матриц 4. На верхней траверсе 5 пресса 2 смонтированы направляющие 6, по которым могут перемещаться каретки 7 и 8 посредством привода 9, несущие пуансоны 10 и 11, соединенные соответственно трубками 12 и 13 с системами подачи теплоносителя и хладагента. Матрица 4 при формовании изделия фиксируется на столе 14 пресса 2. кается. Привод 9 осуществляет перемещение каретки 8 с холодным пуансоном 11 в рабочую зону с одновременным смещением из этой зоны каретки 7 с горячим пуансоном 10. Стол 14 вновь поднимается, матрица 4 смыкается с холодным пуансоном 11, изделие стабилизируется и охлаждается, стол 14 10 опускают с готовым изделием, отформованное изделие извлекают и цикл повторяется. Таким образом, попеременно смы15 каясь с матрицей 4 постоянно нагреваемый 10 и охлаждаемый 11 пуансоны обеспечивают эффективную тепловую обработку изделия, что повышает производительность за счет сокращения цикла и сокращает энергозатраты. 20 Ф о р м у л а и з о б р е т е н и я Устройство для формований изделий 25 из композиционных материалов, содер жащее матрицу, два последовательно Устройство работает.следующим обрасположенных пуансона, каждый из коразом. торых смонтирован на тележке для пеВ рабочие полости матрицы 4 укларемещения по направляющим относительдывают заготовку, которая по рольгано т л и ч а ю щ е е с я гам 3 поступает на стол 14 пресса 2. 30 но матрицы, тем, что, с цепью повышения произвоЗатем стол 14 поднимают и смыкают дительности и сокращения тепловых поматрицу 4 с горячим пуансоном 10, терь, один пуансон выполнен постоянвыдерживая заготовку согласно техно обогреваемым, а другой - постояннологическому циклу. После окончания но охлаждаемым. формования стол 14 с матрицей 4 опус 35 1369907 Фиг. 2 Редактор В.Ковтун Составитель М.Осипова Техред И.Попович Корректор Л.Пилипенко Заказ 346/J2 Тираж 559 Подписное ВНИИПИ Государственного комитета СССР • по делам изобретений я открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
