Газотеплозахисний пристрій

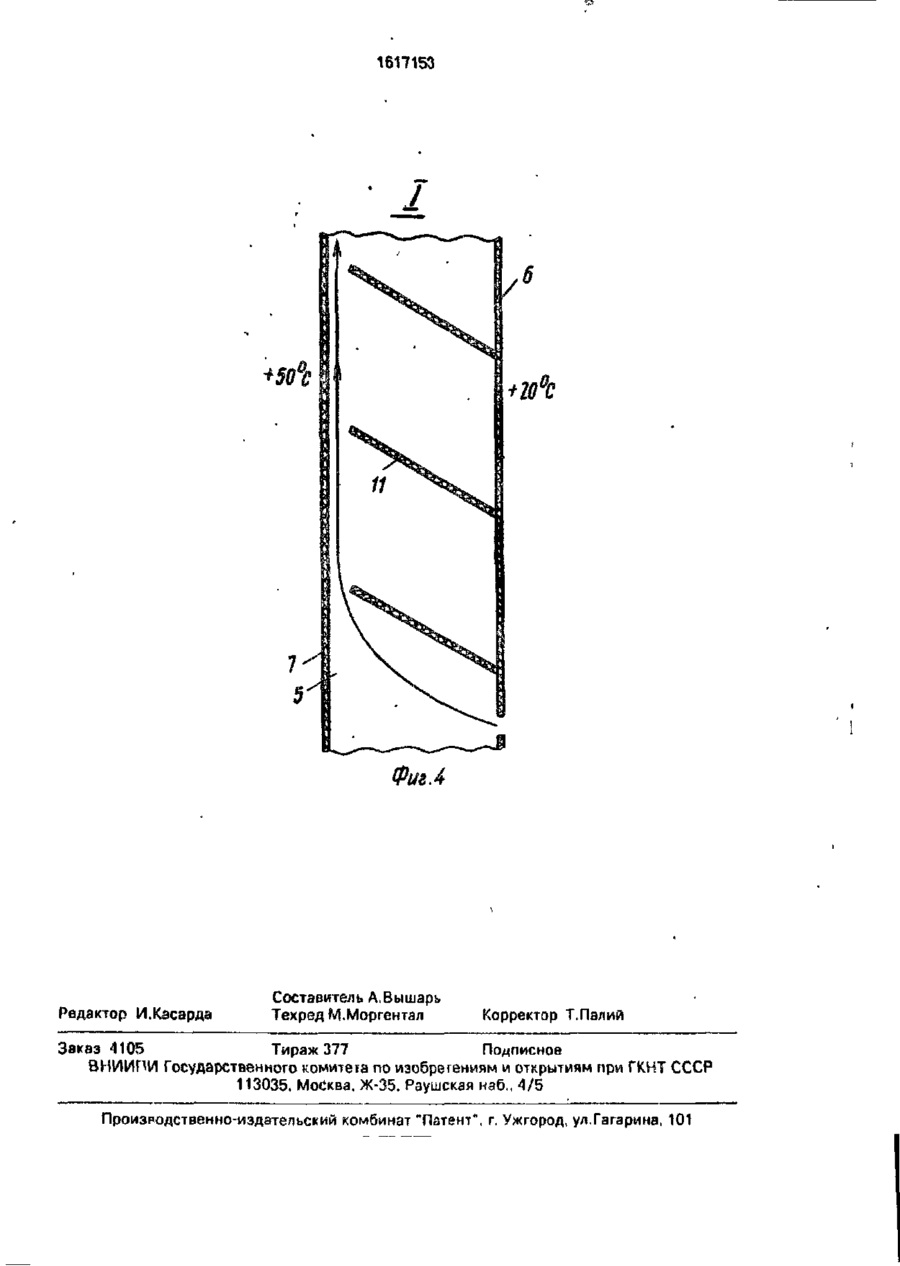

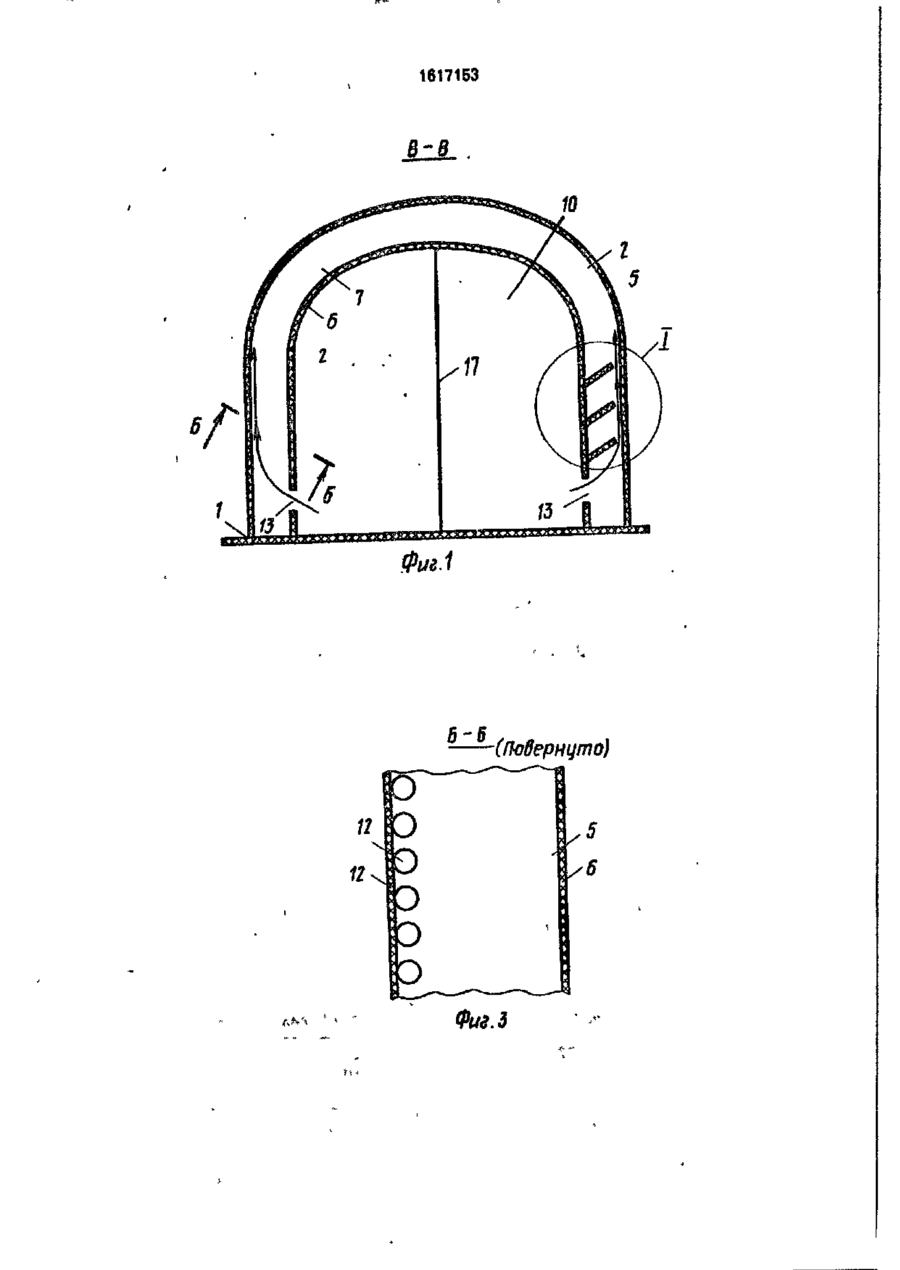

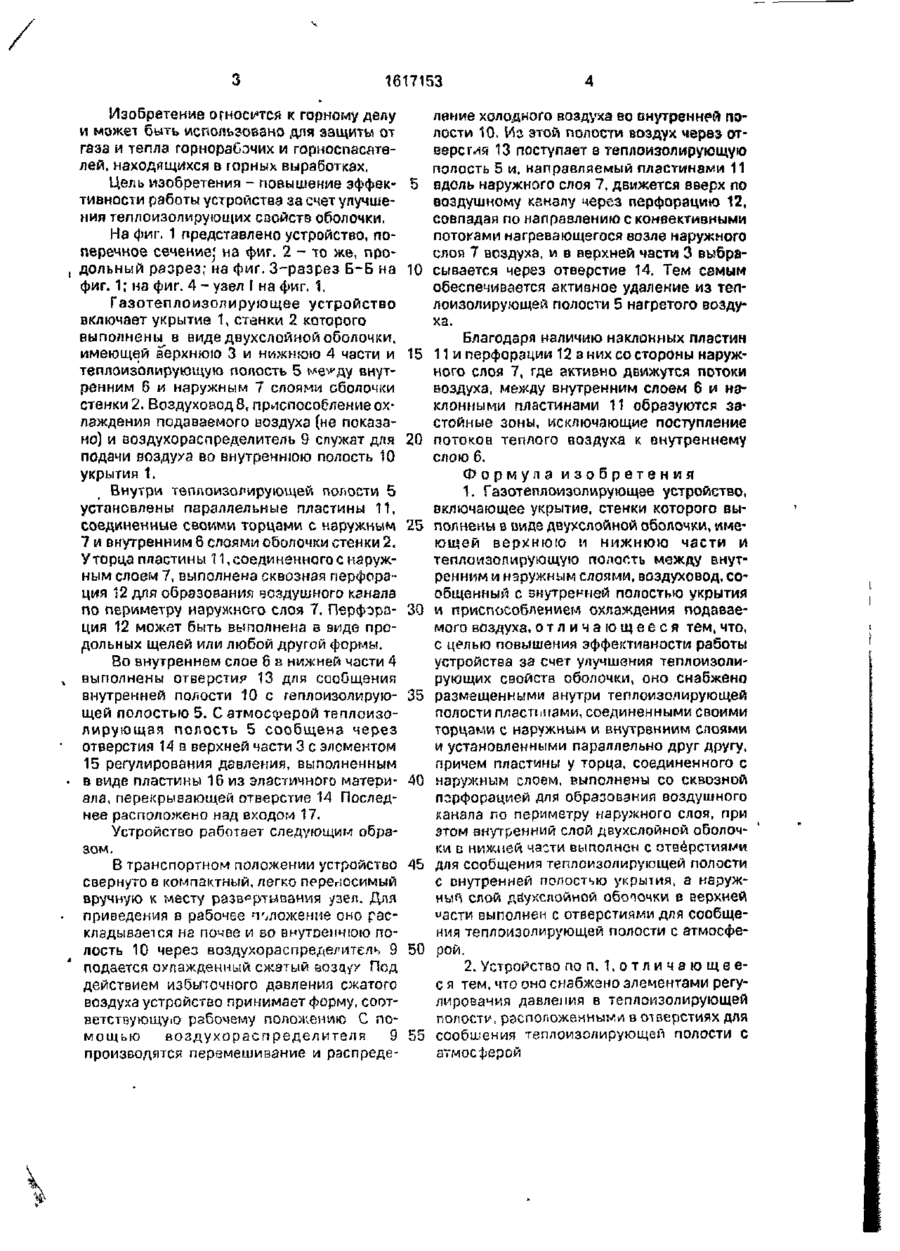

Изобретение относится к горному делу и может Быть использовано для защиты от газа и тепла горнорабочих и горноспасателей, находящихся в горных выработках. Цель изобретения - повышение эффективности работы устройства за счет улучшения теплоизолирующих свойств оболочки. Устройство включает укрытие 1, стенки которого выполнены в виде двухслойной оболочки in С ел їв із Фиг. Г { *Ъ\Щ* Ь 'і'41 •J 1617153 Изобретение относится к горному делу и может быть использовано для защиты от газа и тепла горнорабочих и горноспасателей, находящихся в горных выработках. Цель изобретения - повышение эффек- 5 тивности работы устройства за счет улучшения теплоизолирующих свойств оболочки. На фиг. 1 представлено устройство, поперечное сечение] на фиг. 2 - то же, про, дольный разрез; на фиг. 3-разрез Б-Б на 10 фиг. 1; на фиг. 4 - узел I на фиг. 1. Газотеплоизолирующее устройство включает укрытие 1, станки 2 которого выполнены в виде двухслойной оболочки, имеющей верхнюю 3 и нижнюю 4 части и 15 теплоизолирующую полость 5 і'*е^ду внутренним 6 и наружным 7 слоями оболочки стенки 2. Воздуховод 8 t приспособление охлаждения подаваемого воздуха (не показано) и воздухораспределитель 9 служат для 20 подачи воздуха во внутреннюю полость 10 укрытия 1. Внутри теплоизолирующей полости 5 установлены параллельные пластины 11, соединенные своими торцами с наружным 25 7 и внутренним 6 слоями оболочки стенки 2, У торца пластины 11, соединенного с наружным слоем 7, выполнена сквозная перфорация 12 для образования воздушного канала по периметру наружного слоя 7. Перфора- 30 ция 12 может быть выполнена в виде продольных щелей или любой другой формы. Во внутреннем слое 6 а нижней части 4 выполнены отверстия 13 для сообщения внутренней полости 10 с теплоизолирую- 35 щей полостью 5. С атмосферой теплоизолирующая полость 5 сообщена через отверстия 14 в верхней части 3 с элементом 15 регулирования давления, выполненным • в виде пластины 16 из эластичного матери- 40 ала, перекрывающей отверстие 14 Последнее расположено над входом 17. Устройство работает следующим образом. В транспортном положении устройство 45 свернуто в компактный, легко переносимый вручную к месту развертывания узел. Для приведения в рабочее положение оно раскладывается на почве и во аиутоеинюю полость 10 через воздухораспределитель 9 50 подается охлажденный сжатый возцуу Под действием избыточного давления сжатого воздуха устройство принимает форму, соответствующую рабочему положению С помощью воздухораспределителя 9 55 производятся перемешивание и распреде ление холодного воздуха во внутренней полости 10. Из этой полости воздух через отверегия 13 поступает в теплоизолирующую полость 5 и. направляемый пластинами 11 вдоль наружного слоя 7, движется вверх по воздушному каналу через перфорацию 12, совпадая по направлению с конвективными потоками нагревающегося возле наружного слоя 7 воздуха, и в верхней части 3 выбрасывается через отверстие 14, Тем самым обеспечивается активное удаление из теплоизолирующей полости 5 нагретого воздуха. Благодаря наличию наклонных пластин 11 и перфорации 12 з них со стороны наружного слоя 7, где активно движутся потоки воздуха, между внутренним слоем 6 и наклонными пластинами 11 образуются застойные зоны, исключающие поступление потоков теплого воздуха к внутреннему слою 6. Формула изобретения 1. Г азотел л ©изолирующее устройство, включающее укрытие, стенки которого выполнены в виде двухслойной оболочки, имеющей верхнюю и нижнюю части и теплоизолирующую полость между внутренним и наружным слоями, воздуховод, сообщенный с внутренней полостью укрытия и приспособлением охлаждений подаваемого воздуха, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности работы устройства за счет улучшения теплоизолирующих свойств оболочки, оно снабжено размещенными внутри теплоизолирующей полости пластинами, соединенными своими торцами с наружным и внутренним слоями и установленными параллельно друг другу, причем пластины у торца, соединенного с наружным споем, выполнены со сквозной перфорацией для образования воздушного канала по периметру наружного слоя, при этом внутренний слой двухслойной оболочки в нижней части выполнен с отверстиями для сообщения теплоизолирующей полости с внутренней полостью укрытия, а наружный слой двухслойной обоночки в верхней ^асти выполнен с отверстиями для сообщения теплоизолирующей полости с атмосферой. 2. Устройство по п. 1, о т л и ч а ю щ є ес я тем, что оно снабжено элементами регулирования давления в теплоизолирующей полости, расположенными 9 отверстиях для сообщения теплоизолирующей полости с атмосферой 1617153 в-в 6-6 11 П (Повернуто) э о э э э 5 /6 Фиг.З 1617153 тят .4 Редактор И.Касарда Составитель А.Вышарь Техред М.Моргентал Корректор Т.Палий Заказ 4105 Тираж 377 Подписное ВИИИПИ Государственного комитета по изобретениям и открытиям при ГКИТ СССР 113035, Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
