Приймальний канал телескопа пересувного лазерного

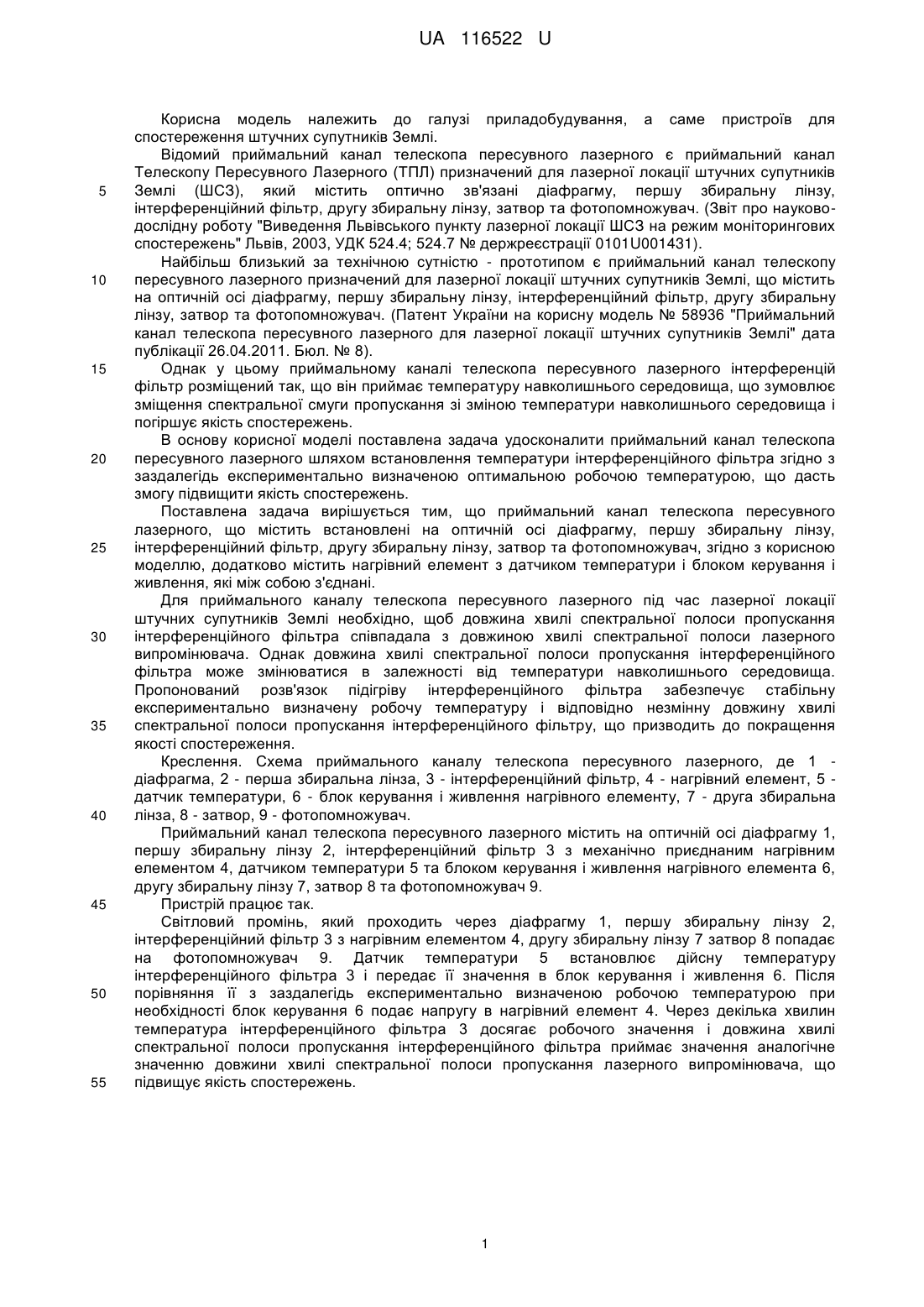

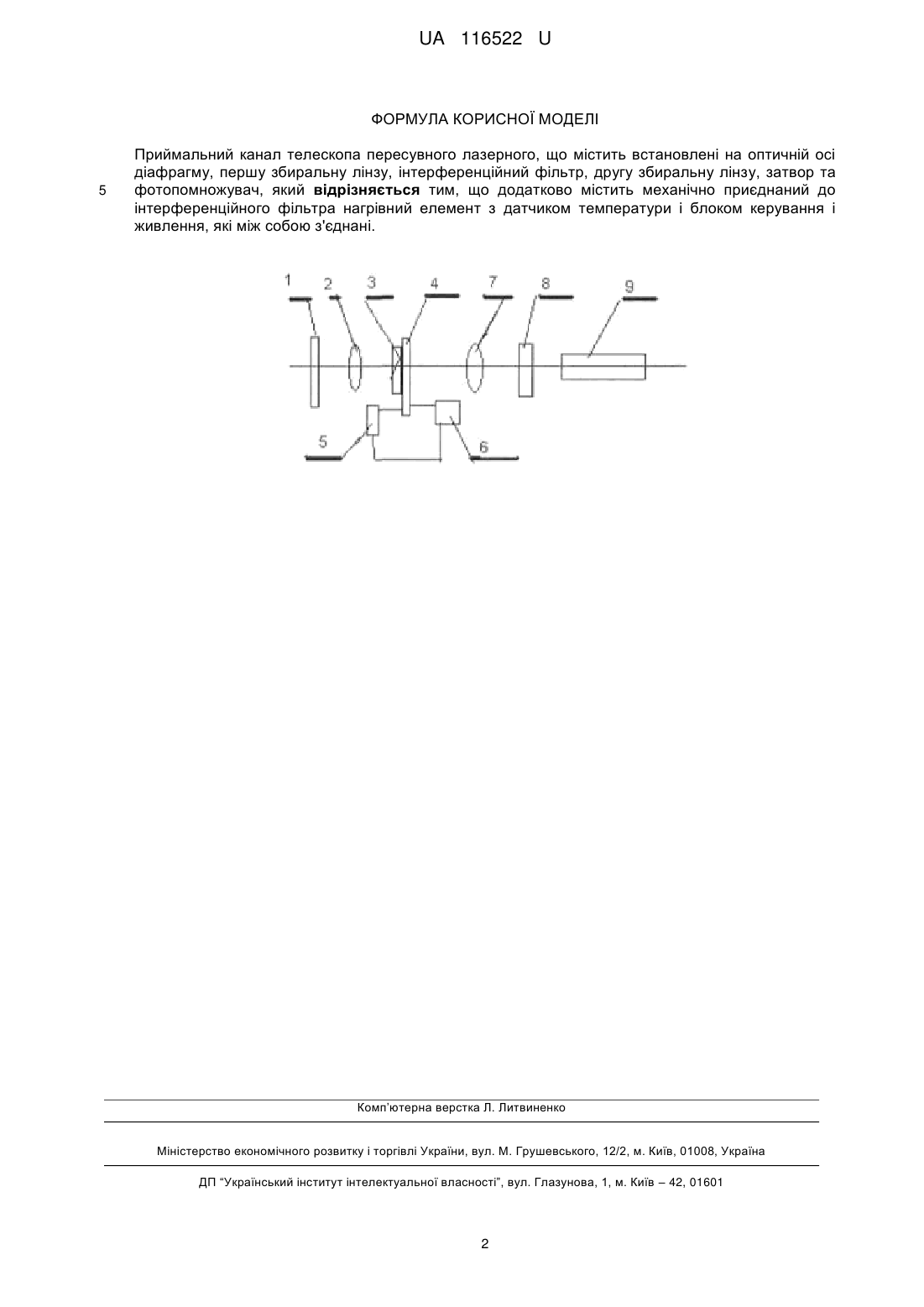

Реферат: Приймальний канал телескопа пересувного лазерного містить встановлені на оптичній осі діафрагму, першу збиральну лінзу, інтерференційний фільтр, другу збиральну лінзу, затвор та фотопомножувач. При цьому він додатково містить механічно приєднаний до інтерференційного фільтра нагрівний елемент з датчиком температури і блоком керування і живлення, які між собою з'єднані. UA 116522 U (12) UA 116522 U UA 116522 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі приладобудування, а саме пристроїв для спостереження штучних супутників Землі. Відомий приймальний канал телескопа пересувного лазерного є приймальний канал Телескопу Пересувного Лазерного (ТПЛ) призначений для лазерної локації штучних супутників Землі (ШСЗ), який містить оптично зв'язані діафрагму, першу збиральну лінзу, інтерференційний фільтр, другу збиральну лінзу, затвор та фотопомножувач. (Звіт про науководослідну роботу "Виведення Львівського пункту лазерної локації ШСЗ на режим моніторингових спостережень" Львів, 2003, УДК 524.4; 524.7 № держреєстрації 0101U001431). Найбільш близький за технічною сутністю - прототипом є приймальний канал телескопу пересувного лазерного призначений для лазерної локації штучних супутників Землі, що містить на оптичній осі діафрагму, першу збиральну лінзу, інтерференційний фільтр, другу збиральну лінзу, затвор та фотопомножувач. (Патент України на корисну модель № 58936 "Приймальний канал телескопа пересувного лазерного для лазерної локації штучних супутників Землі" дата публікації 26.04.2011. Бюл. № 8). Однак у цьому приймальному каналі телескопа пересувного лазерного інтерференцій фільтр розміщений так, що він приймає температуру навколишнього середовища, що зумовлює зміщення спектральної смуги пропускання зі зміною температури навколишнього середовища і погіршує якість спостережень. В основу корисної моделі поставлена задача удосконалити приймальний канал телескопа пересувного лазерного шляхом встановлення температури інтерференційного фільтра згідно з заздалегідь експериментально визначеною оптимальною робочою температурою, що дасть змогу підвищити якість спостережень. Поставлена задача вирішується тим, що приймальний канал телескопа пересувного лазерного, що містить встановлені на оптичній осі діафрагму, першу збиральну лінзу, інтерференційний фільтр, другу збиральну лінзу, затвор та фотопомножувач, згідно з корисною моделлю, додатково містить нагрівний елемент з датчиком температури і блоком керування і живлення, які між собою з'єднані. Для приймального каналу телескопа пересувного лазерного під час лазерної локації штучних супутників Землі необхідно, щоб довжина хвилі спектральної полоси пропускання інтерференційного фільтра співпадала з довжиною хвилі спектральної полоси лазерного випромінювача. Однак довжина хвилі спектральної полоси пропускання інтерференційного фільтра може змінюватися в залежності від температури навколишнього середовища. Пропонований розв'язок підігріву інтерференційного фільтра забезпечує стабільну експериментально визначену робочу температуру і відповідно незмінну довжину хвилі спектральної полоси пропускання інтерференційного фільтру, що призводить до покращення якості спостереження. Креслення. Схема приймального каналу телескопа пересувного лазерного, де 1 діафрагма, 2 - перша збиральна лінза, 3 - інтерференційний фільтр, 4 - нагрівний елемент, 5 датчик температури, 6 - блок керування і живлення нагрівного елементу, 7 - друга збиральна лінза, 8 - затвор, 9 - фотопомножувач. Приймальний канал телескопа пересувного лазерного містить на оптичній осі діафрагму 1, першу збиральну лінзу 2, інтерференційний фільтр 3 з механічно приєднаним нагрівним елементом 4, датчиком температури 5 та блоком керування і живлення нагрівного елемента 6, другу збиральну лінзу 7, затвор 8 та фотопомножувач 9. Пристрій працює так. Світловий промінь, який проходить через діафрагму 1, першу збиральну лінзу 2, інтерференційний фільтр 3 з нагрівним елементом 4, другу збиральну лінзу 7 затвор 8 попадає на фотопомножувач 9. Датчик температури 5 встановлює дійсну температуру інтерференційного фільтра 3 і передає її значення в блок керування і живлення 6. Після порівняння її з заздалегідь експериментально визначеною робочою температурою при необхідності блок керування 6 подає напругу в нагрівний елемент 4. Через декілька хвилин температура інтерференційного фільтра 3 досягає робочого значення і довжина хвилі спектральної полоси пропускання інтерференційного фільтра приймає значення аналогічне значенню довжини хвилі спектральної полоси пропускання лазерного випромінювача, що підвищує якість спостережень. 1 UA 116522 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Приймальний канал телескопа пересувного лазерного, що містить встановлені на оптичній осі діафрагму, першу збиральну лінзу, інтерференційний фільтр, другу збиральну лінзу, затвор та фотопомножувач, який відрізняється тим, що додатково містить механічно приєднаний до інтерференційного фільтра нагрівний елемент з датчиком температури і блоком керування і живлення, які між собою з'єднані. Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
