Приймальний канал телескопа пересувного лазерного для локації штучних супутників землі

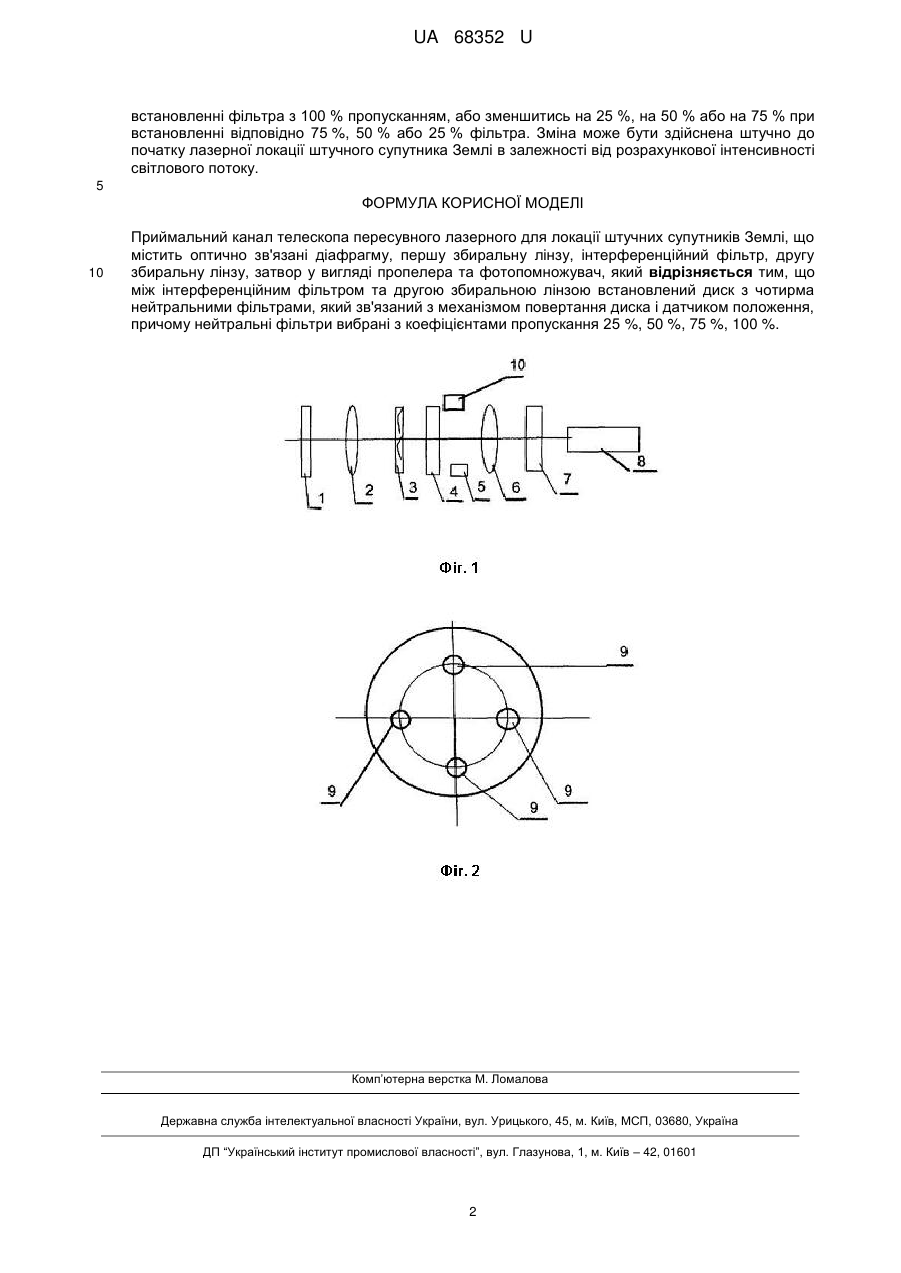

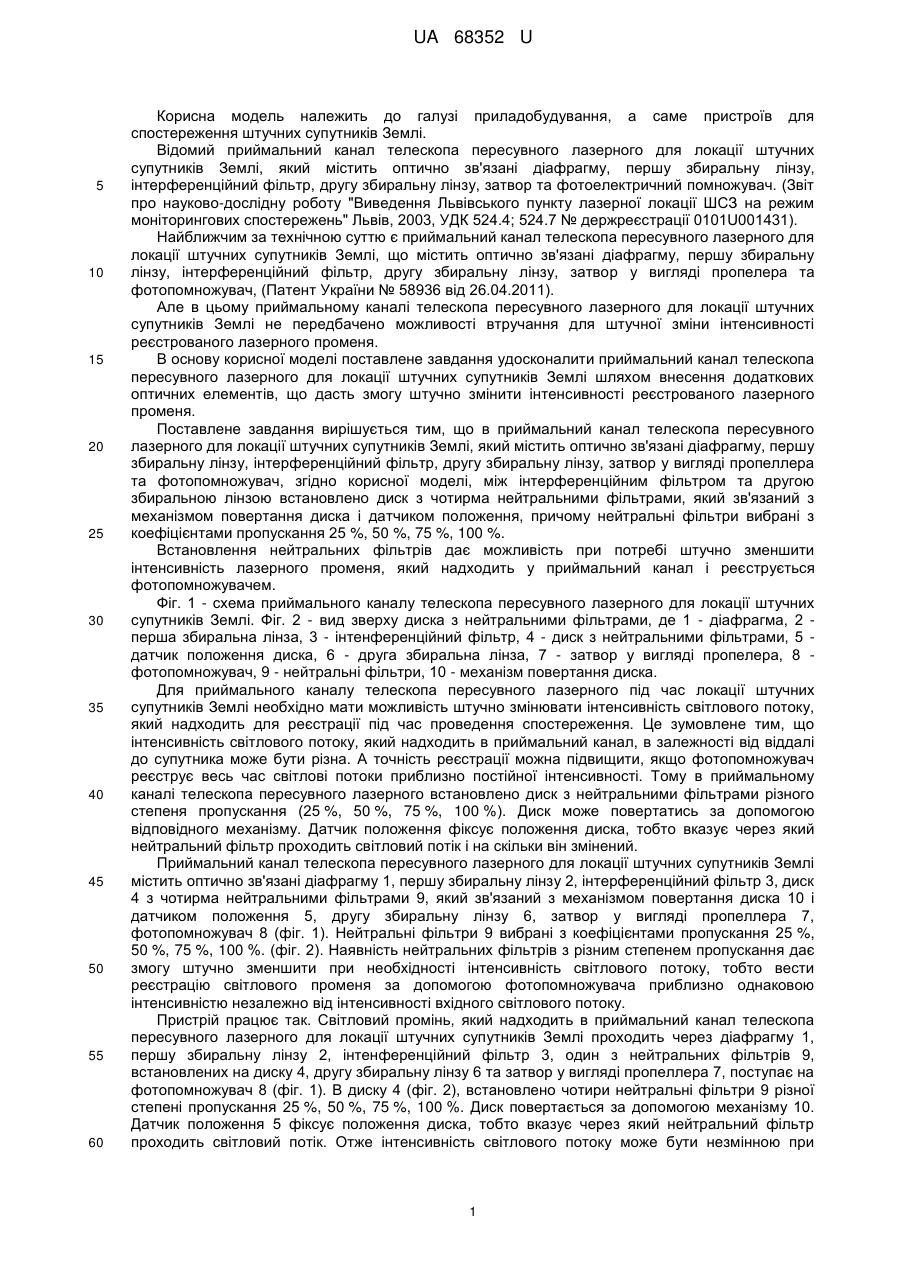

Реферат: Приймальний канал телескопа пересувного лазерного для локації штучних супутників Землі містить оптично зв'язані діафрагму, першу збиральну лінзу, інтерференційний фільтр, другу збиральну лінзу, затвор у вигляді пропелера та фотопомножувач. Між інтерференційним фільтром та другою збиральною лінзою встановлений диск з чотирма нейтральними фільтрами, який зв'язаний з механізмом повертання диска і датчиком положення, причому нейтральні фільтри вибрані з коефіцієнтами пропускання 25 %, 50 %, 75 %, 100 %. UA 68352 U (12) UA 68352 U UA 68352 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі приладобудування, а саме пристроїв для спостереження штучних супутників Землі. Відомий приймальний канал телескопа пересувного лазерного для локації штучних супутників Землі, який містить оптично зв'язані діафрагму, першу збиральну лінзу, інтерференційний фільтр, другу збиральну лінзу, затвор та фотоелектричний помножувач. (Звіт про науково-дослідну роботу "Виведення Львівського пункту лазерної локації ШСЗ на режим моніторингових спостережень" Львів, 2003, УДК 524.4; 524.7 № держреєстрації 0101U001431). Найближчим за технічною суттю є приймальний канал телескопа пересувного лазерного для локації штучних супутників Землі, що містить оптично зв'язані діафрагму, першу збиральну лінзу, інтерференційний фільтр, другу збиральну лінзу, затвор у вигляді пропелера та фотопомножувач, (Патент України № 58936 від 26.04.2011). Але в цьому приймальному каналі телескопа пересувного лазерного для локації штучних супутників Землі не передбачено можливості втручання для штучної зміни інтенсивності реєстрованого лазерного променя. В основу корисної моделі поставлене завдання удосконалити приймальний канал телескопа пересувного лазерного для локації штучних супутників Землі шляхом внесення додаткових оптичних елементів, що дасть змогу штучно змінити інтенсивності реєстрованого лазерного променя. Поставлене завдання вирішується тим, що в приймальний канал телескопа пересувного лазерного для локації штучних супутників Землі, який містить оптично зв'язані діафрагму, першу збиральну лінзу, інтерференційний фільтр, другу збиральну лінзу, затвор у вигляді пропеллера та фотопомножувач, згідно корисної моделі, між інтерференційним фільтром та другою збиральною лінзою встановлено диск з чотирма нейтральними фільтрами, який зв'язаний з механізмом повертання диска і датчиком положення, причому нейтральні фільтри вибрані з коефіцієнтами пропускання 25 %, 50 %, 75 %, 100 %. Встановлення нейтральних фільтрів дає можливість при потребі штучно зменшити інтенсивність лазерного променя, який надходить у приймальний канал і реєструється фотопомножувачем. Фіг. 1 - схема приймального каналу телескопа пересувного лазерного для локації штучних супутників Землі. Фіг. 2 - вид зверху диска з нейтральними фільтрами, де 1 - діафрагма, 2 перша збиральна лінза, 3 - інтенференційний фільтр, 4 - диск з нейтральними фільтрами, 5 датчик положення диска, 6 - друга збиральна лінза, 7 - затвор у вигляді пропелера, 8 фотопомножувач, 9 - нейтральні фільтри, 10 - механізм повертання диска. Для приймального каналу телескопа пересувного лазерного під час локації штучних супутників Землі необхідно мати можливість штучно змінювати інтенсивність світлового потоку, який надходить для реєстрації під час проведення спостереження. Це зумовлене тим, що інтенсивність світлового потоку, який надходить в приймальний канал, в залежності від віддалі до супутника може бути різна. А точність реєстрації можна підвищити, якщо фотопомножувач реєструє весь час світлові потоки приблизно постійної інтенсивності. Тому в приймальному каналі телескопа пересувного лазерного встановлено диск з нейтральними фільтрами різного степеня пропускання (25 %, 50 %, 75 %, 100 %). Диск може повертатись за допомогою відповідного механізму. Датчик положення фіксує положення диска, тобто вказує через який нейтральний фільтр проходить світловий потік і на скільки він змінений. Приймальний канал телескопа пересувного лазерного для локації штучних супутників Землі містить оптично зв'язані діафрагму 1, першу збиральну лінзу 2, інтерференційний фільтр 3, диск 4 з чотирма нейтральними фільтрами 9, який зв'язаний з механізмом повертання диска 10 і датчиком положення 5, другу збиральну лінзу 6, затвор у вигляді пропеллера 7, фотопомножувач 8 (фіг. 1). Нейтральні фільтри 9 вибрані з коефіцієнтами пропускання 25 %, 50 %, 75 %, 100 %. (фіг. 2). Наявність нейтральних фільтрів з різним степенем пропускання дає змогу штучно зменшити при необхідності інтенсивність світлового потоку, тобто вести реєстрацію світлового променя за допомогою фотопомножувача приблизно однаковою інтенсивністю незалежно від інтенсивності вхідного світлового потоку. Пристрій працює так. Світловий промінь, який надходить в приймальний канал телескопа пересувного лазерного для локації штучних супутників Землі проходить через діафрагму 1, першу збиральну лінзу 2, інтенференційний фільтр 3, один з нейтральних фільтрів 9, встановлених на диску 4, другу збиральну лінзу 6 та затвор у вигляді пропеллера 7, поступає на фотопомножувач 8 (фіг. 1). В диску 4 (фіг. 2), встановлено чотири нейтральні фільтри 9 різної степені пропускання 25 %, 50 %, 75 %, 100 %. Диск повертається за допомогою механізму 10. Датчик положення 5 фіксує положення диска, тобто вказує через який нейтральний фільтр проходить світловий потік. Отже інтенсивність світлового потоку може бути незмінною при 1 UA 68352 U встановленні фільтра з 100 % пропусканням, або зменшитись на 25 %, на 50 % або на 75 % при встановленні відповідно 75 %, 50 % або 25 % фільтра. Зміна може бути здійснена штучно до початку лазерної локації штучного супутника Землі в залежності від розрахункової інтенсивності світлового потоку. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Приймальний канал телескопа пересувного лазерного для локації штучних супутників Землі, що містить оптично зв'язані діафрагму, першу збиральну лінзу, інтерференційний фільтр, другу збиральну лінзу, затвор у вигляді пропелера та фотопомножувач, який відрізняється тим, що між інтерференційним фільтром та другою збиральною лінзою встановлений диск з чотирма нейтральними фільтрами, який зв'язаний з механізмом повертання диска і датчиком положення, причому нейтральні фільтри вибрані з коефіцієнтами пропускання 25 %, 50 %, 75 %, 100 %. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
