Приймальний канал телескопа пересувного лазерного для лазерної локації штучних супутників землі

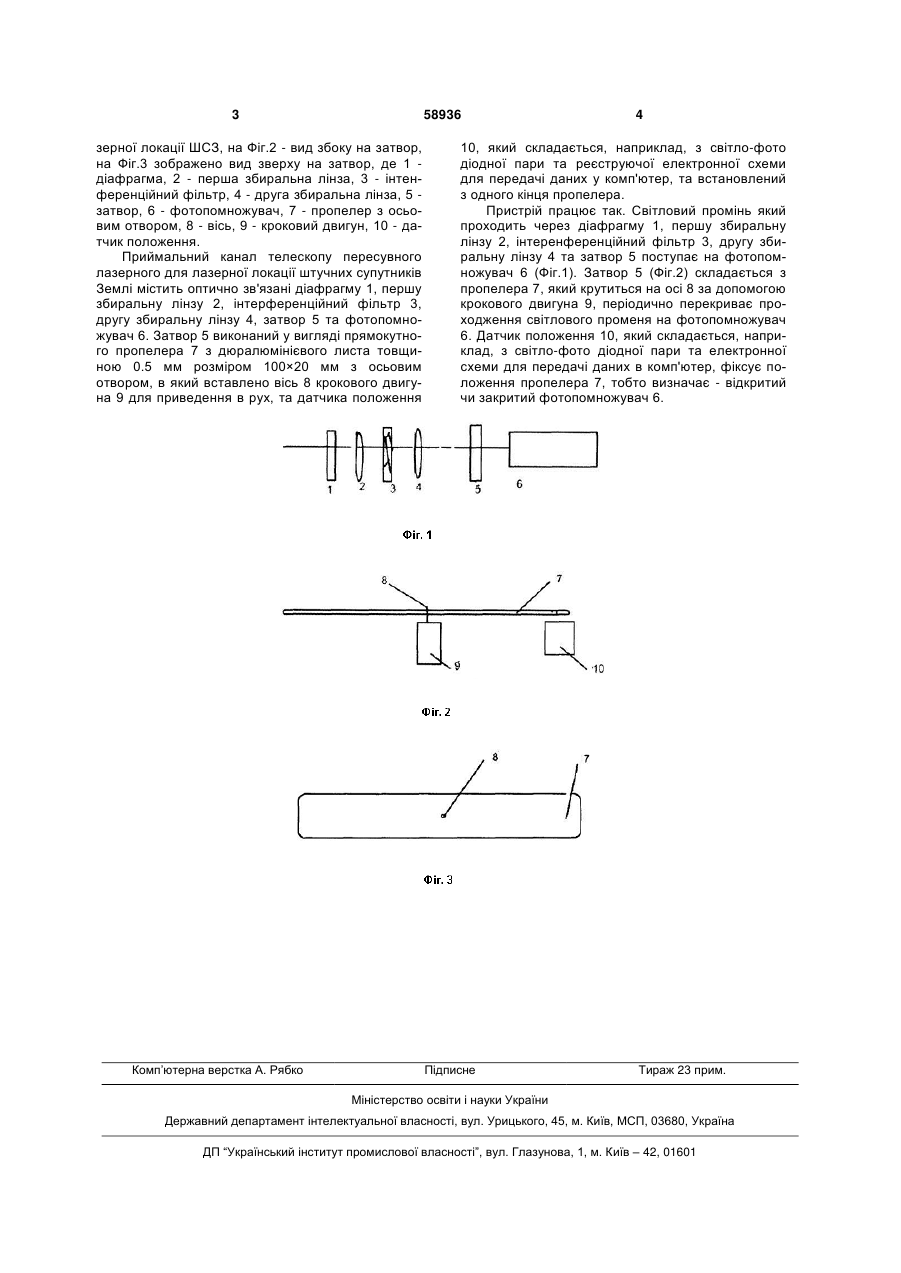

Приймальний канал телескопа пересувного лазерного для лазерної локації штучних супутників Землі, що містить оптично зв'язані діафрагму, першу збиральну лінзу, інтерференційний фільтр, другу збиральну лінзу, затвор та фотопомножувач, який відрізняється тим, що затвор складається з пропелера, віссю зв'язаного з кроковим двигуном, та датчика положення, встановленого з одного кінця пропелера. (19) (21) u201012644 (22) 25.10.2010 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) БЛАГОДИР ЯРОСЛАВ ТИМОФІЙОВИЧ, БІЛІНСЬКИЙ АНДРІЙ ІВАНОВИЧ, ВОВЧИК ЄВА БОГДАНІВНА, ДЕЙНЕКА РОСТИСЛАВ МИХАЙЛОВИЧ, МАРТИНЮК-ЛОТОЦЬКИЙ КОСТЯНТИН ПАВЛОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА", ЛЬВІВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ІВАНА ФРАНКА 3 58936 зерної локації ШСЗ, на Фіг.2 - вид збоку на затвор, на Фіг.3 зображено вид зверху на затвор, де 1 діафрагма, 2 - перша збиральна лінза, 3 - інтенференційний фільтр, 4 - друга збиральна лінза, 5 затвор, 6 - фотопомножувач, 7 - пропелер з осьовим отвором, 8 - вісь, 9 - кроковий двигун, 10 - датчик положення. Приймальний канал телескопу пересувного лазерного для лазерної локації штучних супутників Землі містить оптично зв'язані діафрагму 1, першу збиральну лінзу 2, інтерференційний фільтр 3, другу збиральну лінзу 4, затвор 5 та фотопомножувач 6. Затвор 5 виконаний у вигляді прямокутного пропелера 7 з дюралюмінієвого листа товщиною 0.5 мм розміром 100×20 мм з осьовим отвором, в який вставлено вісь 8 крокового двигуна 9 для приведення в рух, та датчика положення Комп’ютерна верстка А. Рябко 4 10, який складається, наприклад, з світло-фото діодної пари та реєструючої електронної схеми для передачі даних у комп'ютер, та встановлений з одного кінця пропелера. Пристрій працює так. Світловий промінь який проходить через діафрагму 1, першу збиральну лінзу 2, інтеренференційний фільтр 3, другу збиральну лінзу 4 та затвор 5 поступає на фотопомножувач 6 (Фіг.1). Затвор 5 (Фіг.2) складається з пропелера 7, який крутиться на осі 8 за допомогою крокового двигуна 9, періодично перекриває проходження світлового променя на фотопомножувач 6. Датчик положення 10, який складається, наприклад, з світло-фото діодної пари та електронної схеми для передачі даних в комп'ютер, фіксує положення пропелера 7, тобто визначає - відкритий чи закритий фотопомножувач 6. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
