Спосіб отримання декоративного зображення на склі

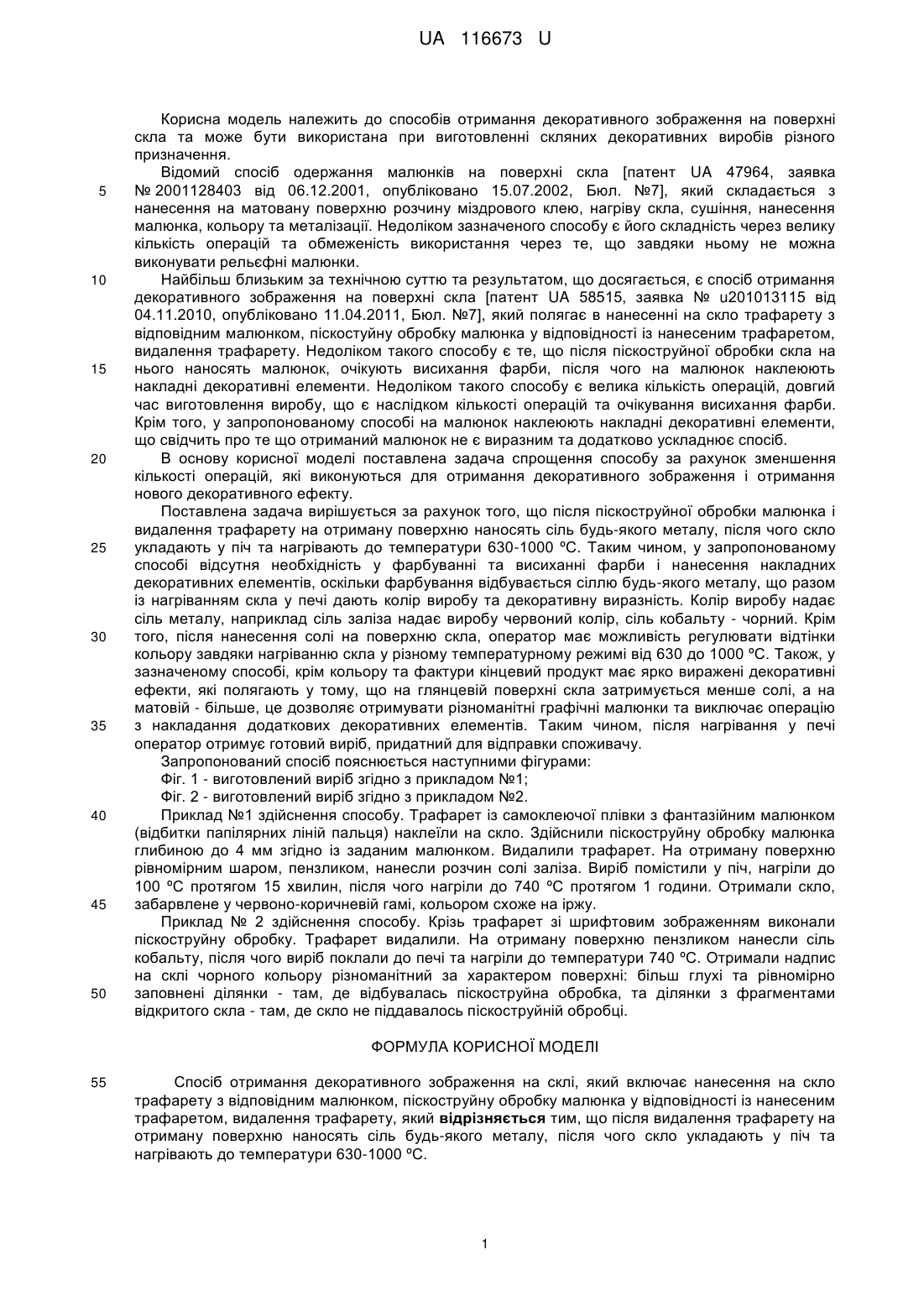

Реферат: Спосіб отримання декоративного зображення на склі включає нанесення на скло трафарету з відповідним малюнком, піскоструйну обробку малюнка у відповідності із нанесеним трафаретом, видалення трафарету. При цьому після видалення трафарету на отриману поверхню наносять сіль будь-якого металу, після чого скло укладають у піч та нагрівають до температури 630-1000 ºС. UA 116673 U (12) UA 116673 U UA 116673 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до способів отримання декоративного зображення на поверхні скла та може бути використана при виготовленні скляних декоративних виробів різного призначення. Відомий спосіб одержання малюнків на поверхні скла [патент UA 47964, заявка № 2001128403 від 06.12.2001, опубліковано 15.07.2002, Бюл. №7], який складається з нанесення на матовану поверхню розчину міздрового клею, нагріву скла, сушіння, нанесення малюнка, кольору та металізації. Недоліком зазначеного способу є його складність через велику кількість операцій та обмеженість використання через те, що завдяки ньому не можна виконувати рельєфні малюнки. Найбільш близьким за технічною суттю та результатом, що досягається, є спосіб отримання декоративного зображення на поверхні скла [патент UA 58515, заявка № u201013115 від 04.11.2010, опубліковано 11.04.2011, Бюл. №7], який полягає в нанесенні на скло трафарету з відповідним малюнком, піскостуйну обробку малюнка у відповідності із нанесеним трафаретом, видалення трафарету. Недоліком такого способу є те, що після піскоструйної обробки скла на нього наносять малюнок, очікують висихання фарби, після чого на малюнок наклеюють накладні декоративні елементи. Недоліком такого способу є велика кількість операцій, довгий час виготовлення виробу, що є наслідком кількості операцій та очікування висихання фарби. Крім того, у запропонованому способі на малюнок наклеюють накладні декоративні елементи, що свідчить про те що отриманий малюнок не є виразним та додатково ускладнює спосіб. В основу корисної моделі поставлена задача спрощення способу за рахунок зменшення кількості операцій, які виконуються для отримання декоративного зображення і отримання нового декоративного ефекту. Поставлена задача вирішується за рахунок того, що після піскоструйної обробки малюнка і видалення трафарету на отриману поверхню наносять сіль будь-якого металу, після чого скло укладають у піч та нагрівають до температури 630-1000 ºС. Таким чином, у запропонованому способі відсутня необхідність у фарбуванні та висиханні фарби і нанесення накладних декоративних елементів, оскільки фарбування відбувається сіллю будь-якого металу, що разом із нагріванням скла у печі дають колір виробу та декоративну виразність. Колір виробу надає сіль металу, наприклад сіль заліза надає виробу червоний колір, сіль кобальту - чорний. Крім того, після нанесення солі на поверхню скла, оператор має можливість регулювати відтінки кольору завдяки нагріванню скла у різному температурному режимі від 630 до 1000 ºС. Також, у зазначеному способі, крім кольору та фактури кінцевий продукт має ярко виражені декоративні ефекти, які полягають у тому, що на глянцевій поверхні скла затримується менше солі, а на матовій - більше, це дозволяє отримувати різноманітні графічні малюнки та виключає операцію з накладання додаткових декоративних елементів. Таким чином, після нагрівання у печі оператор отримує готовий виріб, придатний для відправки споживачу. Запропонований спосіб пояснюється наступними фігурами: Фіг. 1 - виготовлений виріб згідно з прикладом №1; Фіг. 2 - виготовлений виріб згідно з прикладом №2. Приклад №1 здійснення способу. Трафарет із самоклеючої плівки з фантазійним малюнком (відбитки папілярних ліній пальця) наклеїли на скло. Здійснили піскоструйну обробку малюнка глибиною до 4 мм згідно із заданим малюнком. Видалили трафарет. На отриману поверхню рівномірним шаром, пензликом, нанесли розчин солі заліза. Виріб помістили у піч, нагріли до 100 ºС протягом 15 хвилин, після чого нагріли до 740 ºС протягом 1 години. Отримали скло, забарвлене у червоно-коричневій гамі, кольором схоже на іржу. Приклад № 2 здійснення способу. Крізь трафарет зі шрифтовим зображенням виконали піскоструйну обробку. Трафарет видалили. На отриману поверхню пензликом нанесли сіль кобальту, після чого виріб поклали до печі та нагріли до температури 740 ºС. Отримали надпис на склі чорного кольору різноманітний за характером поверхні: більш глухі та рівномірно заповнені ділянки - там, де відбувалась піскоструйна обробка, та ділянки з фрагментами відкритого скла - там, дескло не піддавалось піскоструйній обробці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб отримання декоративного зображення на склі, який включає нанесення на скло трафарету з відповідним малюнком, піскоструйну обробку малюнка у відповідності із нанесеним трафаретом, видалення трафарету, який відрізняється тим, що після видалення трафарету на отриману поверхню наносять сіль будь-якого металу, після чого скло укладають у піч та нагрівають до температури 630-1000 ºС. 1 UA 116673 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
