Датчик акустичної емісії

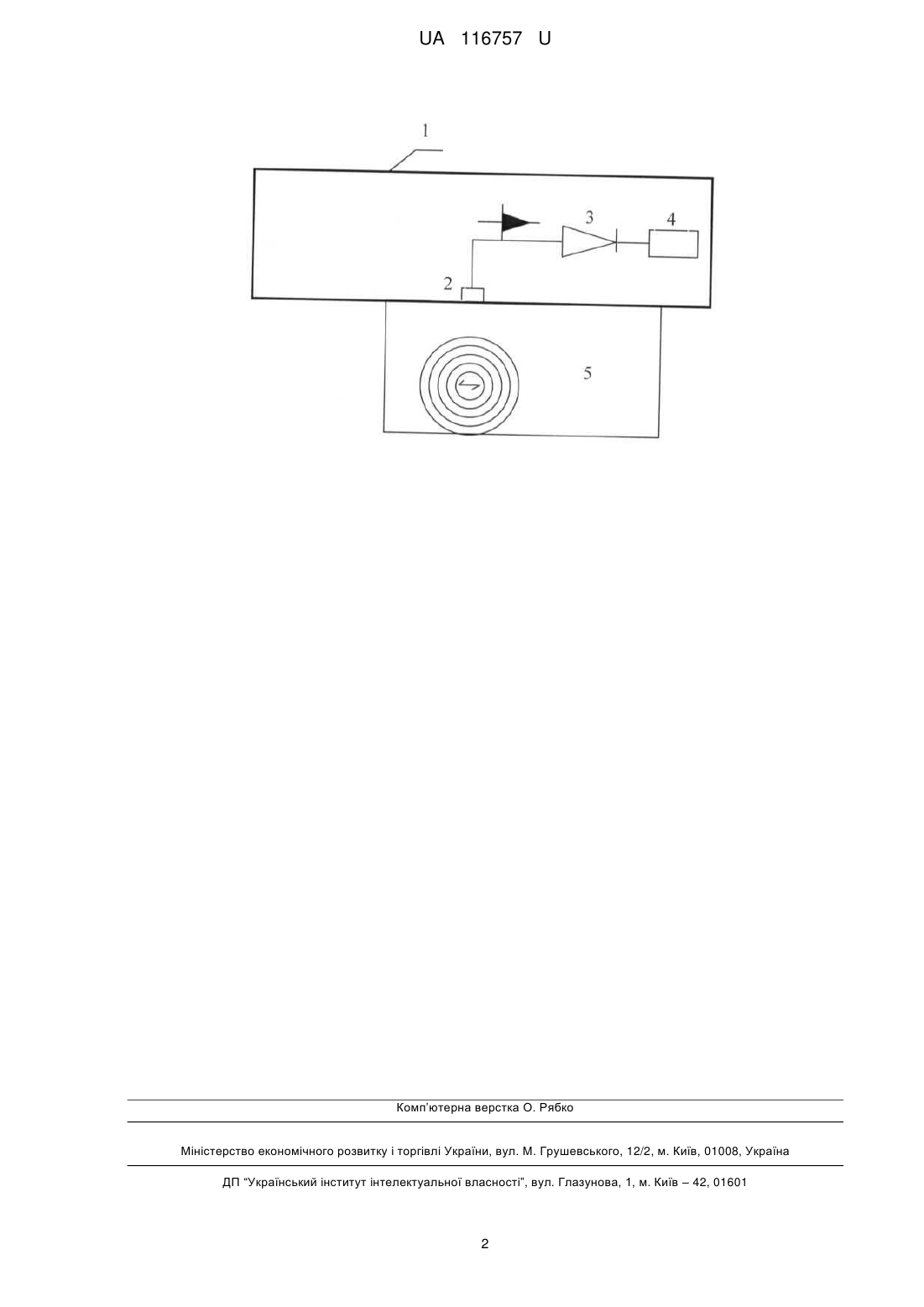

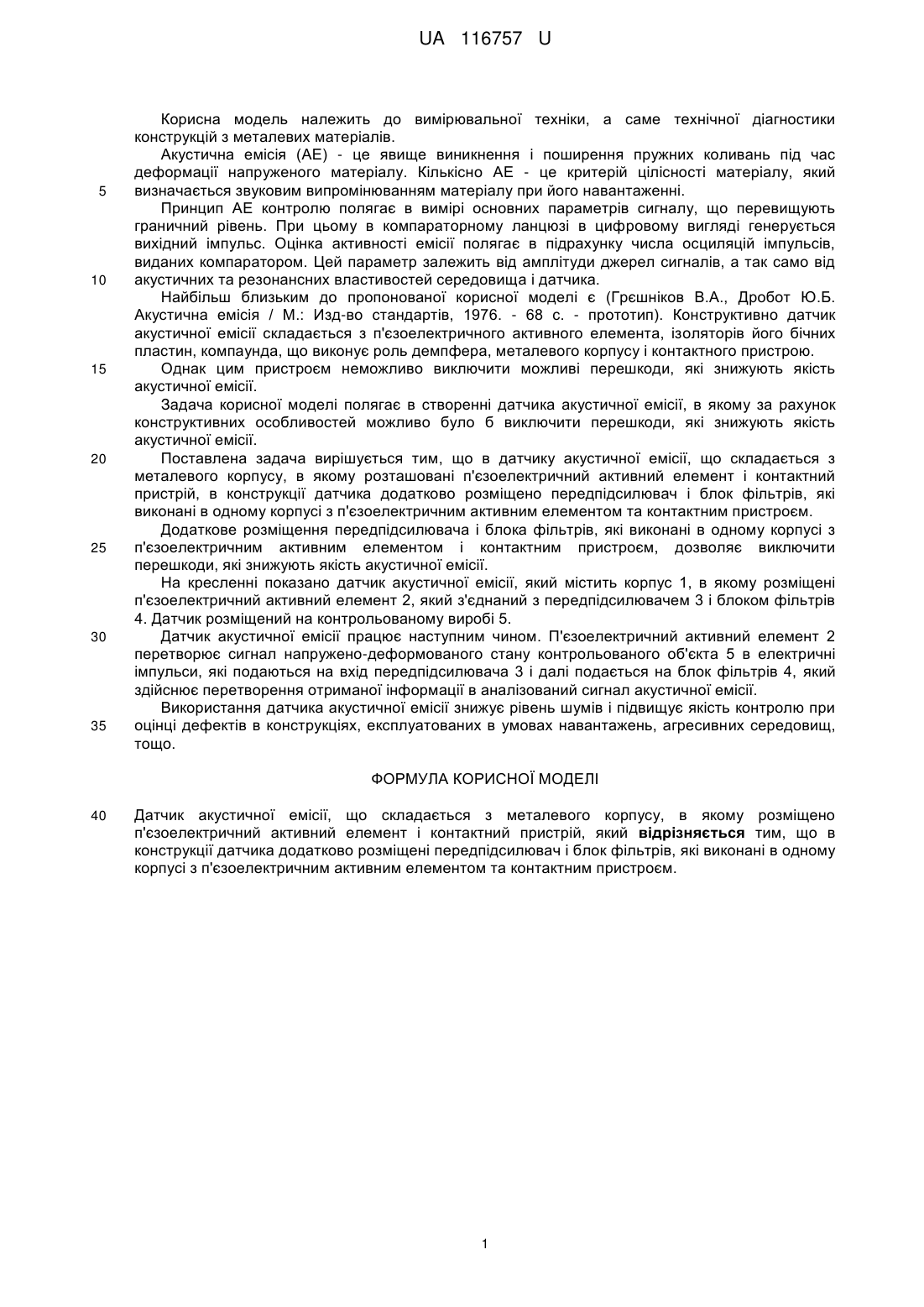

Реферат: Датчик акустичної емісії складається з металевого корпусу, в якому розміщено п'єзоелектричний активний елемент і контактний пристрій та додатково розміщені передпідсилювач і блок фільтрів, які виконані в одному корпусі з п'єзоелектричним активним елементом та контактним пристроєм. UA 116757 U (54) ДАТЧИК АКУСТИЧНОЇ ЕМІСІЇ UA 116757 U UA 116757 U 5 10 15 20 25 30 35 Корисна модель належить до вимірювальної техніки, а саме технічної діагностики конструкцій з металевих матеріалів. Акустична емісія (АЕ) - це явище виникнення і поширення пружних коливань під час деформації напруженого матеріалу. Кількісно АЕ - це критерій цілісності матеріалу, який визначається звуковим випромінюванням матеріалу при його навантаженні. Принцип АЕ контролю полягає в вимірі основних параметрів сигналу, що перевищують граничний рівень. При цьому в компараторному ланцюзі в цифровому вигляді генерується вихідний імпульс. Оцінка активності емісії полягає в підрахунку числа осциляцій імпульсів, виданих компаратором. Цей параметр залежить від амплітуди джерел сигналів, а так само від акустичних та резонансних властивостей середовища і датчика. Найбільш близьким до пропонованої корисної моделі є (Грєшніков В.А., Дробот Ю.Б. Акустична емісія / М.: Изд-во стандартів, 1976. - 68 с. - прототип). Конструктивно датчик акустичної емісії складається з п'єзоелектричного активного елемента, ізоляторів його бічних пластин, компаунда, що виконує роль демпфера, металевого корпусу і контактного пристрою. Однак цим пристроєм неможливо виключити можливі перешкоди, які знижують якість акустичної емісії. Задача корисної моделі полягає в створенні датчика акустичної емісії, в якому за рахунок конструктивних особливостей можливо було б виключити перешкоди, які знижують якість акустичної емісії. Поставлена задача вирішується тим, що в датчику акустичної емісії, що складається з металевого корпусу, в якому розташовані п'єзоелектричний активний елемент і контактний пристрій, в конструкції датчика додатково розміщено передпідсилювач і блок фільтрів, які виконані в одному корпусі з п'єзоелектричним активним елементом та контактним пристроєм. Додаткове розміщення передпідсилювача і блока фільтрів, які виконані в одному корпусі з п'єзоелектричним активним елементом і контактним пристроєм, дозволяє виключити перешкоди, які знижують якість акустичної емісії. На кресленні показано датчик акустичної емісії, який містить корпус 1, в якому розміщені п'єзоелектричний активний елемент 2, який з'єднаний з передпідсилювачем 3 і блоком фільтрів 4. Датчик розміщений на контрольованому виробі 5. Датчик акустичної емісії працює наступним чином. П'єзоелектричний активний елемент 2 перетворює сигнал напружено-деформованого стану контрольованого об'єкта 5 в електричні імпульси, які подаються на вхід передпідсилювача 3 і далі подається на блок фільтрів 4, який здійснює перетворення отриманої інформації в аналізований сигнал акустичної емісії. Використання датчика акустичної емісії знижує рівень шумів і підвищує якість контролю при оцінці дефектів в конструкціях, експлуатованих в умовах навантажень, агресивних середовищ, тощо. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Датчик акустичної емісії, що складається з металевого корпусу, в якому розміщено п'єзоелектричний активний елемент і контактний пристрій, який відрізняється тим, що в конструкції датчика додатково розміщені передпідсилювач і блок фільтрів, які виконані в одному корпусі з п'єзоелектричним активним елементом та контактним пристроєм. 1 UA 116757 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
