Пристрій для підвищення якості життя хворих на цукровий діабет із зовнішнім носієм інформації

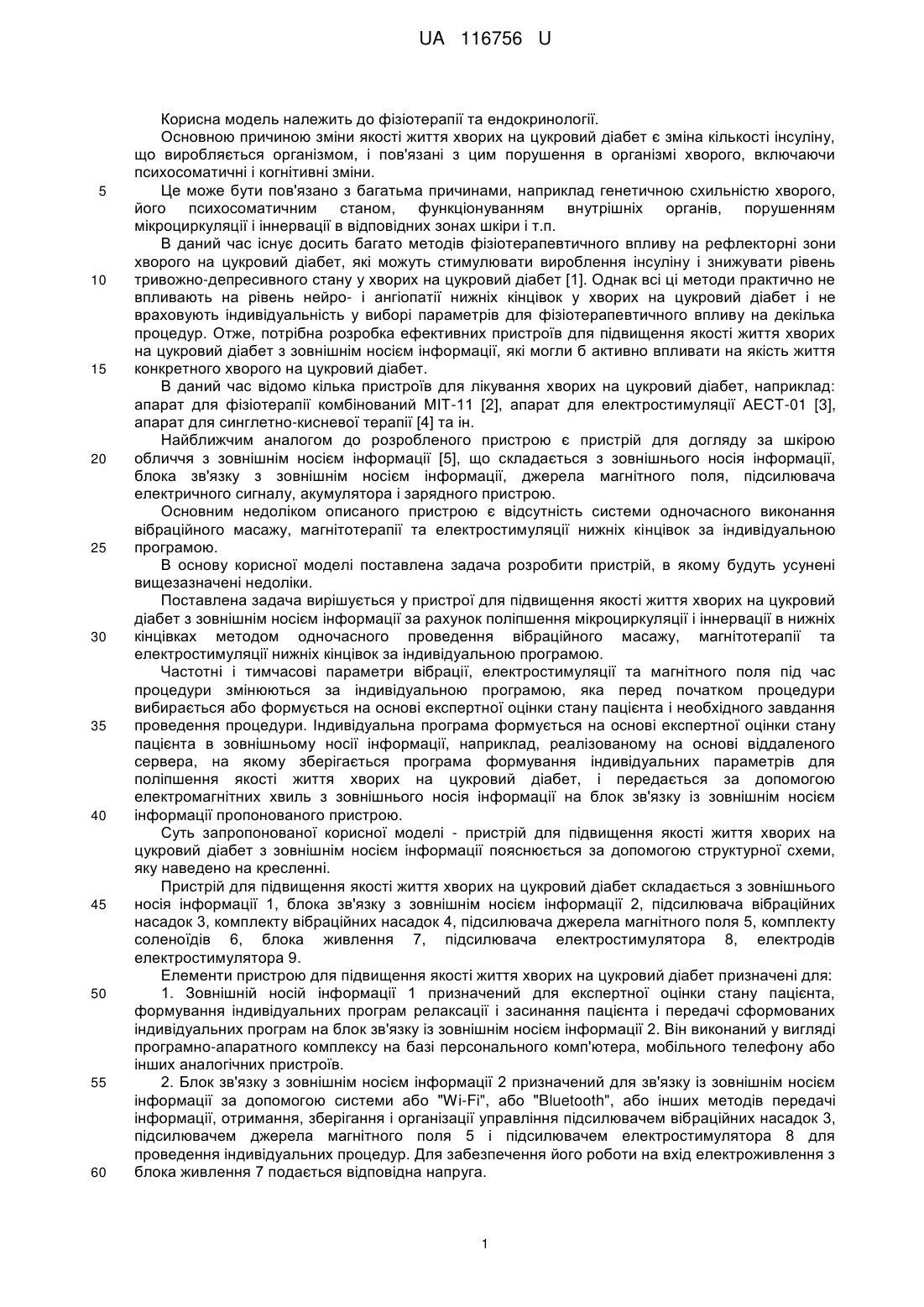

Реферат: Пристрій для підвищення якості життя хворих на цукровий діабет з зовнішнім носієм інформації містить зовнішній носій інформації, блок зв'язку з зовнішнім носієм інформації, джерело магнітного поля, блок живлення. Додатково містить вихідний підсилювач вібраційних насадок і комплект вібраційних насадок. UA 116756 U (12) UA 116756 U UA 116756 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до фізіотерапії та ендокринології. Основною причиною зміни якості життя хворих на цукровий діабет є зміна кількості інсуліну, що виробляється організмом, і пов'язані з цим порушення в організмі хворого, включаючи психосоматичні і когнітивні зміни. Це може бути пов'язано з багатьма причинами, наприклад генетичною схильністю хворого, його психосоматичним станом, функціонуванням внутрішніх органів, порушенням мікроциркуляції і іннервації в відповідних зонах шкіри і т.п. В даний час існує досить багато методів фізіотерапевтичного впливу на рефлекторні зони хворого на цукровий діабет, які можуть стимулювати вироблення інсуліну і знижувати рівень тривожно-депресивного стану у хворих на цукровий діабет [1]. Однак всі ці методи практично не впливають на рівень нейро- і ангіопатії нижніх кінцівок у хворих на цукровий діабет і не враховують індивідуальність у виборі параметрів для фізіотерапевтичного впливу на декілька процедур. Отже, потрібна розробка ефективних пристроїв для підвищення якості життя хворих на цукровий діабет з зовнішнім носієм інформації, які могли б активно впливати на якість життя конкретного хворого на цукровий діабет. В даний час відомо кілька пристроїв для лікування хворих на цукровий діабет, наприклад: апарат для фізіотерапії комбінований МІТ-11 [2], апарат для електростимуляції АЕСТ-01 [3], апарат для синглетно-кисневої терапії [4] та ін. Найближчим аналогом до розробленого пристрою є пристрій для догляду за шкірою обличчя з зовнішнім носієм інформації [5], що складається з зовнішнього носія інформації, блока зв'язку з зовнішнім носієм інформації, джерела магнітного поля, підсилювача електричного сигналу, акумулятора і зарядного пристрою. Основним недоліком описаного пристрою є відсутність системи одночасного виконання вібраційного масажу, магнітотерапії та електростимуляції нижніх кінцівок за індивідуальною програмою. В основу корисної моделі поставлена задача розробити пристрій, в якому будуть усунені вищезазначені недоліки. Поставлена задача вирішується у пристрої для підвищення якості життя хворих на цукровий діабет з зовнішнім носієм інформації за рахунок поліпшення мікроциркуляції і іннервації в нижніх кінцівках методом одночасного проведення вібраційного масажу, магнітотерапії та електростимуляції нижніх кінцівок за індивідуальною програмою. Частотні і тимчасові параметри вібрації, електростимуляції та магнітного поля під час процедури змінюються за індивідуальною програмою, яка перед початком процедури вибирається або формується на основі експертної оцінки стану пацієнта і необхідного завдання проведення процедури. Індивідуальна програма формується на основі експертної оцінки стану пацієнта в зовнішньому носії інформації, наприклад, реалізованому на основі віддаленого сервера, на якому зберігається програма формування індивідуальних параметрів для поліпшення якості життя хворих на цукровий діабет, і передається за допомогою електромагнітних хвиль з зовнішнього носія інформації на блок зв'язку із зовнішнім носієм інформації пропонованого пристрою. Суть запропонованої корисної моделі - пристрій для підвищення якості життя хворих на цукровий діабет з зовнішнім носієм інформації пояснюється за допомогою структурної схеми, яку наведено на кресленні. Пристрій для підвищення якості життя хворих на цукровий діабет складається з зовнішнього носія інформації 1, блока зв'язку з зовнішнім носієм інформації 2, підсилювача вібраційних насадок 3, комплекту вібраційних насадок 4, підсилювача джерела магнітного поля 5, комплекту соленоїдів 6, блока живлення 7, підсилювача електростимулятора 8, електродів електростимулятора 9. Елементи пристрою для підвищення якості життя хворих на цукровий діабет призначені для: 1. Зовнішній носій інформації 1 призначений для експертної оцінки стану пацієнта, формування індивідуальних програм релаксації і засинання пацієнта і передачі сформованих індивідуальних програм на блок зв'язку із зовнішнім носієм інформації 2. Він виконаний у вигляді програмно-апаратного комплексу на базі персонального комп'ютера, мобільного телефону або інших аналогічних пристроїв. 2. Блок зв'язку з зовнішнім носієм інформації 2 призначений для зв'язку із зовнішнім носієм інформації за допомогою системи або "Wi-Fi", або "Bluetooth", або інших методів передачі інформації, отримання, зберігання і організації управління підсилювачем вібраційних насадок 3, підсилювачем джерела магнітного поля 5 і підсилювачем електростимулятора 8 для проведення індивідуальних процедур. Для забезпечення його роботи на вхід електроживлення з блока живлення 7 подається відповідна напруга. 1 UA 116756 U 5 10 15 20 25 30 35 40 45 3. Підсилювач вібраційних насадок 3 призначений для посилення сигналу керування вібраційними насадками, що надходить з блока зв'язку з зовнішнім носієм інформації 2 і передачі його на вібраційні насадки 4. 4. Комплект вібраційних насадок 4 призначений для формування механічних вібрацій, що виконують вібраційну стимуляцію. 5. Підсилювач джерела магнітного поля 5 призначений для посилення за проектною потужністю сигналу управління соленоїдами 6, що надходить з блока зв'язку з зовнішнім носієм інформації 2 і передачі його на управління соленоїдами 6. 6. Комплект соленоїдів 6 призначений для формування магнітного поля в області венозного і лімфовідтоку. 7. Блок живлення 7 призначений для живлення блока зв'язку з зовнішнім носієм інформації 2 і з'єднаних з ним електрично: підсилювача вібраційних насадок 3, підсилювача джерела магнітного поля 5 і підсилювача електростимулятора 8. 8. Підсилювач електростимулятора 8, призначений для посилення за проектною потужністю сигналу електростимуляції, що надходить з блока зв'язку з зовнішнім носієм інформації 2 і передачі його на комплект електродів електростимулятора 9. 9. Комплект електродів електростимулятора 9, призначений для передачі стимулюючого імпульсу на шкіру хворого. Запропонована корисна модель працює наступним чином. Блок зв'язку з зовнішнім носієм інформації 2 пов'язаний за допомогою електромагнітного каналу передачі системи або "Wi-Fi", або "Bluetooth", або аналогічних систем з зовнішнім носієм інформації 1. Він з'єднаний з блоком живлення 7, підсилювачем вібраційних насадок 3, підсилювачем джерела магнітного поля 5 і підсилювачем електростимулятора 8. Інформація про стан пацієнта і необхідних параметрах впливу вводиться в зовнішній носій інформації 1. На основі отриманої інформації програмно-апаратний комплекс на базі персонального комп'ютера, мобільного телефону або інших аналогічних пристроїв формує індивідуальну програму підвищення якості життя хворого на цукровий діабет і передає її методом електромагнітного випромінювання на блок зв'язку із зовнішнім носієм інформації 2. Для відпуску процедури і виконання індивідуальної програми пацієнт укладається на кушетку, крісло або ліжко і отримує процедуру вібраційного масажу, магнітотерапії та електростимуляції. Після завершення часу процедури пристрій автоматично вимикає живлення всіх підсилювачів і переходить в режим підготовки для відпустки наступної процедури. Авторами експериментально встановлений факт підвищення якості життя хворих після проведення процедури на основі таблиці SF-36, що беруть участь в експерименті добровольців. Джерела інформації: 1. Самосюк, И.З. Физические методы лечения и медицинской реабилитации больных и инвалидов. /И.З. Самосюк, Н.В. Чухраев, С.Т. Зубкова, Н.И. Самосюк, Г.Е. Шимков.- К.: "Здоровья" 2004. - 624 с. 2. Деклараційний патент на корисну модель № 989 Україна. "Прилад для резонансної низько інтенсивної фізіотерапії з використанням зовнішнього носія інформації". /І.3. Самосюк, М.В. Чухраєв, Н.І. Самосюк, О.М. Чухраєва, О.І.Писанко. Опубл. 16.07.2001. Бюл. № 6. 3. Самосюк, И.З. Электротерапия и электропунктура в медицинской реабилитации, физиотерапии и курортологии. /Самосюк И.З., Чухраев Н.В., Самосюк Н.И., Чухраева Е.Н. -К., 2012. - 291 с. 4. Патент на корисну модель № 102215. Україна. Пристрій для приготування синглетнокисневої суміші. Чухраєв М.В., Чухраєв Є.Н., Міллард Т.О., Григор'єва Н.Ю., Добродумов О.В., Уніченко А.В., Володимиров А.А. Зареєстровано 25.09.2015. Бюл. № 20. 5. Патент на корисну модель № 106454. Україна. Пристрій для догляду за шкірою із зовнішнім носієм інформації. Чухраєв М.В., Чухраєв С.М., Арпохов Ю.А., Уніченко А.В. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для підвищення якості життя хворих на цукровий діабет з зовнішнім носієм інформації, що містить зовнішній носій інформації, блок зв'язку з зовнішнім носієм інформації, джерело магнітного поля, блок живлення, який відрізняється тим, що додатково містить вихідний підсилювач вібраційних насадок і комплект вібраційних насадок. 2 UA 116756 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
