Екструзійна головка

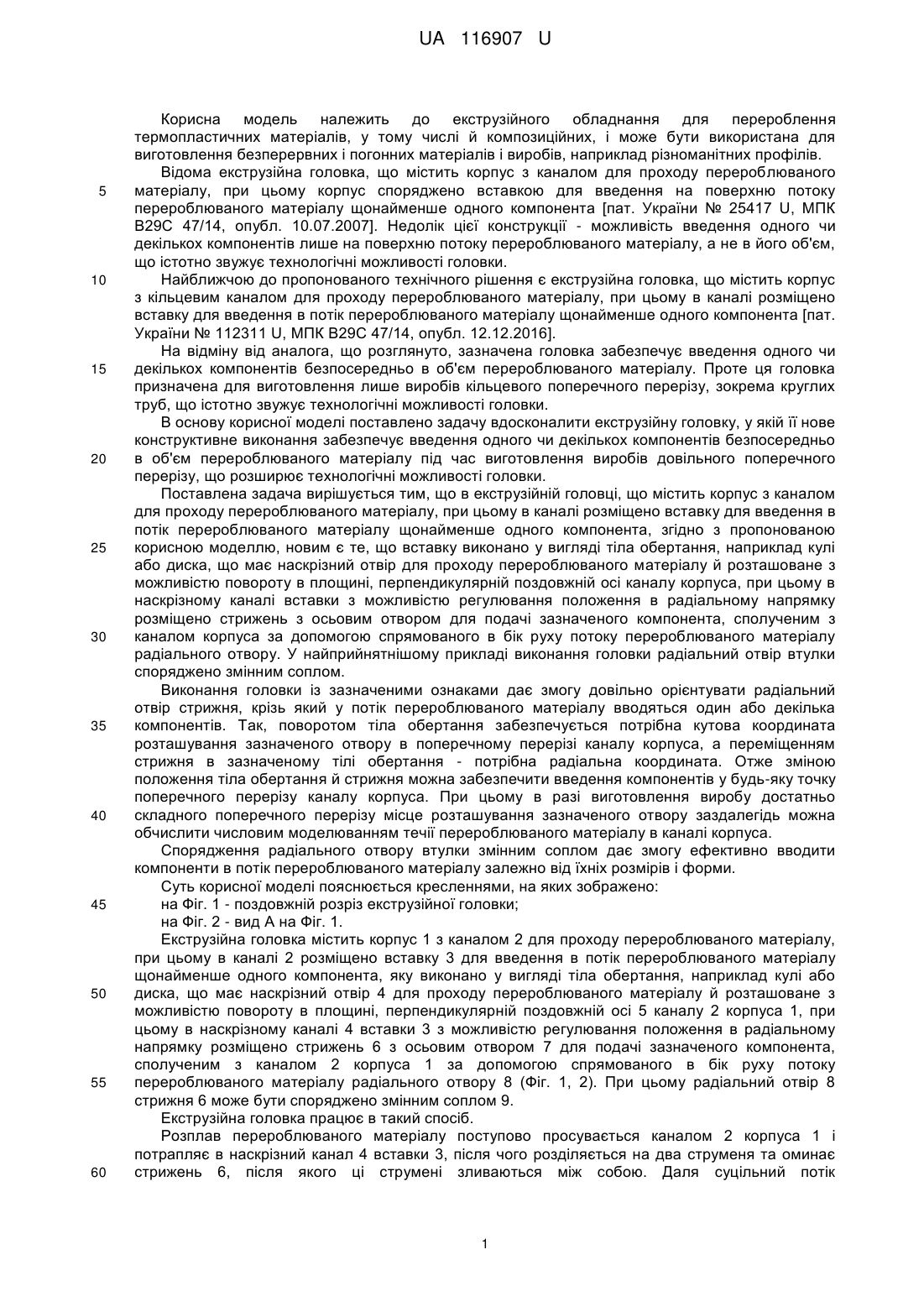

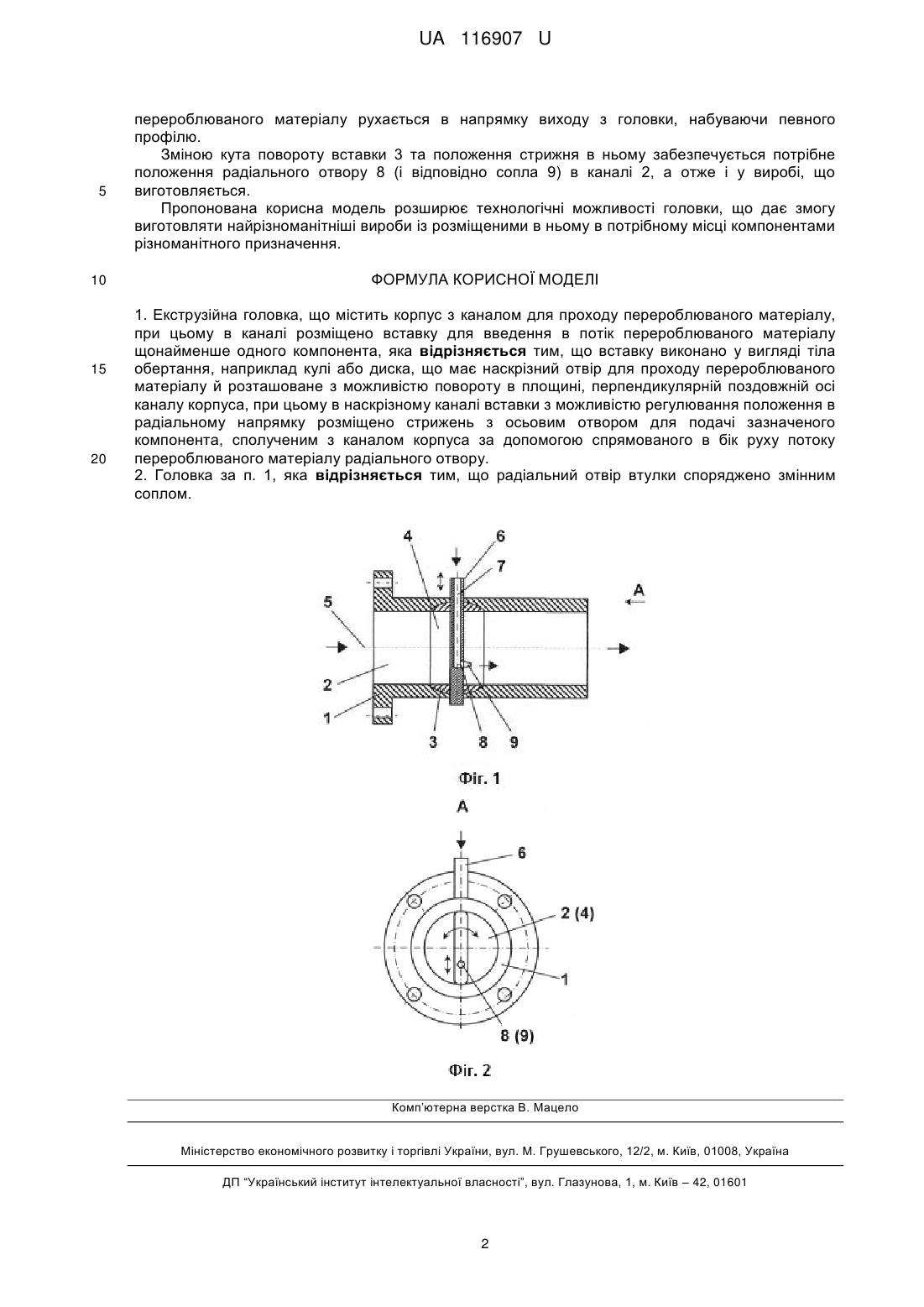

Реферат: UA 116907 U UA 116907 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до екструзійного обладнання для перероблення термопластичних матеріалів, у тому числі й композиційних, і може бути використана для виготовлення безперервних і погонних матеріалів і виробів, наприклад різноманітних профілів. Відома екструзійна головка, що містить корпус з каналом для проходу перероблюваного матеріалу, при цьому корпус споряджено вставкою для введення на поверхню потоку перероблюваного матеріалу щонайменше одного компонента [пат. України № 25417 U, МПК В29С 47/14, опубл. 10.07.2007]. Недолік цієї конструкції - можливість введення одного чи декількох компонентів лише на поверхню потоку перероблюваного матеріалу, а не в його об'єм, що істотно звужує технологічні можливості головки. Найближчою до пропонованого технічного рішення є екструзійна головка, що містить корпус з кільцевим каналом для проходу перероблюваного матеріалу, при цьому в каналі розміщено вставку для введення в потік перероблюваного матеріалу щонайменше одного компонента [пат. України № 112311 U, МПК В29С 47/14, опубл. 12.12.2016]. На відміну від аналога, що розглянуто, зазначена головка забезпечує введення одного чи декількох компонентів безпосередньо в об'єм перероблюваного матеріалу. Проте ця головка призначена для виготовлення лише виробів кільцевого поперечного перерізу, зокрема круглих труб, що істотно звужує технологічні можливості головки. В основу корисної моделі поставлено задачу вдосконалити екструзійну головку, у якій її нове конструктивне виконання забезпечує введення одного чи декількох компонентів безпосередньо в об'єм перероблюваного матеріалу під час виготовлення виробів довільного поперечного перерізу, що розширює технологічні можливості головки. Поставлена задача вирішується тим, що в екструзійній головці, що містить корпус з каналом для проходу перероблюваного матеріалу, при цьому в каналі розміщено вставку для введення в потік перероблюваного матеріалу щонайменше одного компонента, згідно з пропонованою корисною моделлю, новим є те, що вставку виконано у вигляді тіла обертання, наприклад кулі або диска, що має наскрізний отвір для проходу перероблюваного матеріалу й розташоване з можливістю повороту в площині, перпендикулярній поздовжній осі каналу корпуса, при цьому в наскрізному каналі вставки з можливістю регулювання положення в радіальному напрямку розміщено стрижень з осьовим отвором для подачі зазначеного компонента, сполученим з каналом корпуса за допомогою спрямованого в бік руху потоку перероблюваного матеріалу радіального отвору. У найприйнятнішому прикладі виконання головки радіальний отвір втулки споряджено змінним соплом. Виконання головки із зазначеними ознаками дає змогу довільно орієнтувати радіальний отвір стрижня, крізь який у потік перероблюваного матеріалу вводяться один або декілька компонентів. Так, поворотом тіла обертання забезпечується потрібна кутова координата розташування зазначеного отвору в поперечному перерізі каналу корпуса, а переміщенням стрижня в зазначеному тілі обертання - потрібна радіальна координата. Отже зміною положення тіла обертання й стрижня можна забезпечити введення компонентів у будь-яку точку поперечного перерізу каналу корпуса. При цьому в разі виготовлення виробу достатньо складного поперечного перерізу місце розташування зазначеного отвору заздалегідь можна обчислити числовим моделюванням течії перероблюваного матеріалу в каналі корпуса. Спорядження радіального отвору втулки змінним соплом дає змогу ефективно вводити компоненти в потік перероблюваного матеріалу залежно від їхніх розмірів і форми. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поздовжній розріз екструзійної головки; на Фіг. 2 - вид А на Фіг. 1. Екструзійна головка містить корпус 1 з каналом 2 для проходу перероблюваного матеріалу, при цьому в каналі 2 розміщено вставку 3 для введення в потік перероблюваного матеріалу щонайменше одного компонента, яку виконано у вигляді тіла обертання, наприклад кулі або диска, що має наскрізний отвір 4 для проходу перероблюваного матеріалу й розташоване з можливістю повороту в площині, перпендикулярній поздовжній осі 5 каналу 2 корпуса 1, при цьому в наскрізному каналі 4 вставки 3 з можливістю регулювання положення в радіальному напрямку розміщено стрижень 6 з осьовим отвором 7 для подачі зазначеного компонента, сполученим з каналом 2 корпуса 1 за допомогою спрямованого в бік руху потоку перероблюваного матеріалу радіального отвору 8 (Фіг. 1, 2). При цьому радіальний отвір 8 стрижня 6 може бути споряджено змінним соплом 9. Екструзійна головка працює в такий спосіб. Розплав перероблюваного матеріалу поступово просувається каналом 2 корпуса 1 і потрапляє в наскрізний канал 4 вставки 3, після чого розділяється на два струменя та оминає стрижень 6, після якого ці струмені зливаються між собою. Даля суцільний потік 1 UA 116907 U 5 10 15 20 перероблюваного матеріалу рухається в напрямку виходу з головки, набуваючи певного профілю. Зміною кута повороту вставки 3 та положення стрижня в ньому забезпечується потрібне положення радіального отвору 8 (і відповідно сопла 9) в каналі 2, а отже і у виробі, що виготовляється. Пропонована корисна модель розширює технологічні можливості головки, що дає змогу виготовляти найрізноманітніші вироби із розміщеними в ньому в потрібному місці компонентами різноманітного призначення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Екструзійна головка, що містить корпус з каналом для проходу перероблюваного матеріалу, при цьому в каналі розміщено вставку для введення в потік перероблюваного матеріалу щонайменше одного компонента, яка відрізняється тим, що вставку виконано у вигляді тіла обертання, наприклад кулі або диска, що має наскрізний отвір для проходу перероблюваного матеріалу й розташоване з можливістю повороту в площині, перпендикулярній поздовжній осі каналу корпуса, при цьому в наскрізному каналі вставки з можливістю регулювання положення в радіальному напрямку розміщено стрижень з осьовим отвором для подачі зазначеного компонента, сполученим з каналом корпуса за допомогою спрямованого в бік руху потоку перероблюваного матеріалу радіального отвору. 2. Головка за п. 1, яка відрізняється тим, що радіальний отвір втулки споряджено змінним соплом. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
