Складні сходи на горище

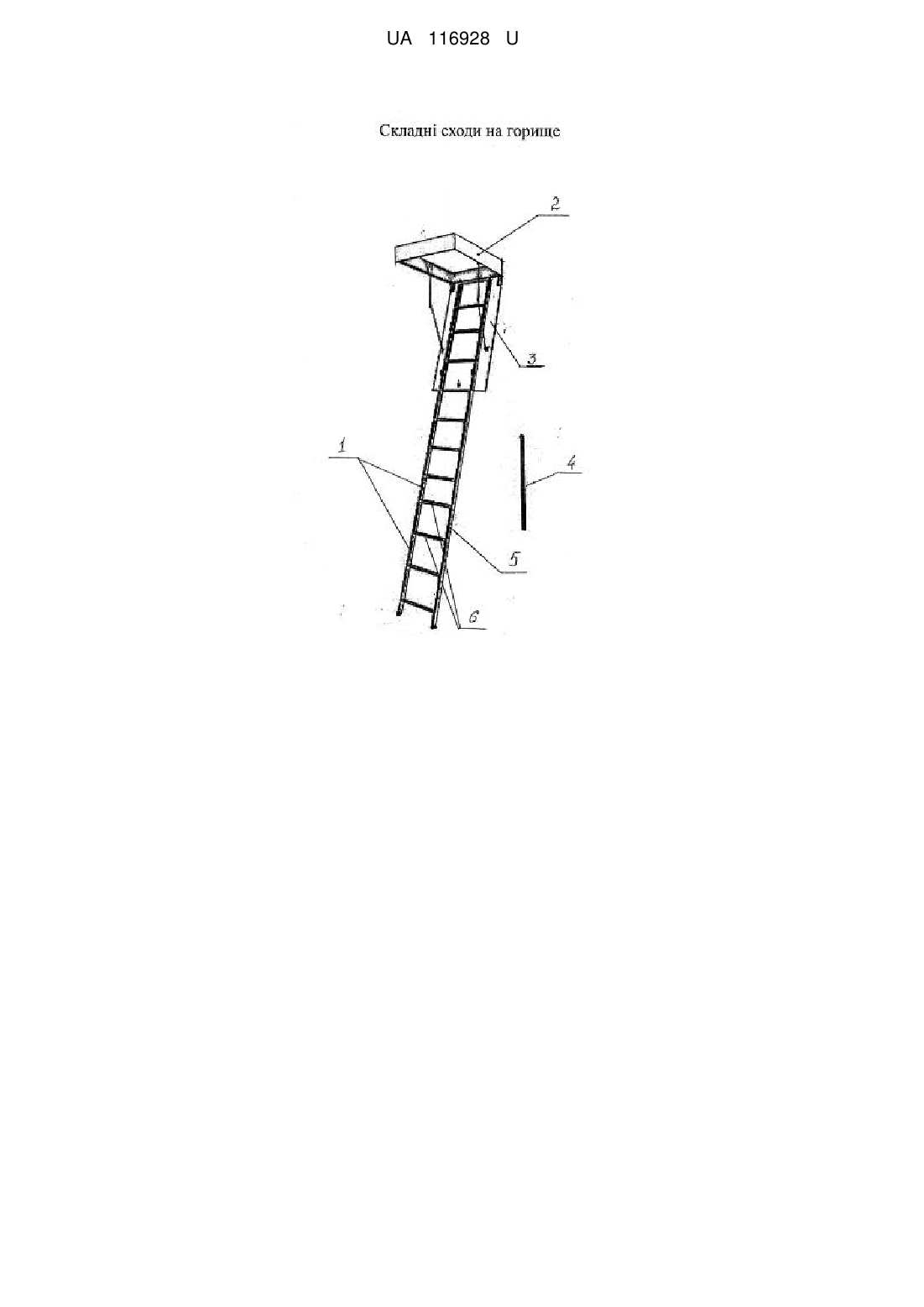

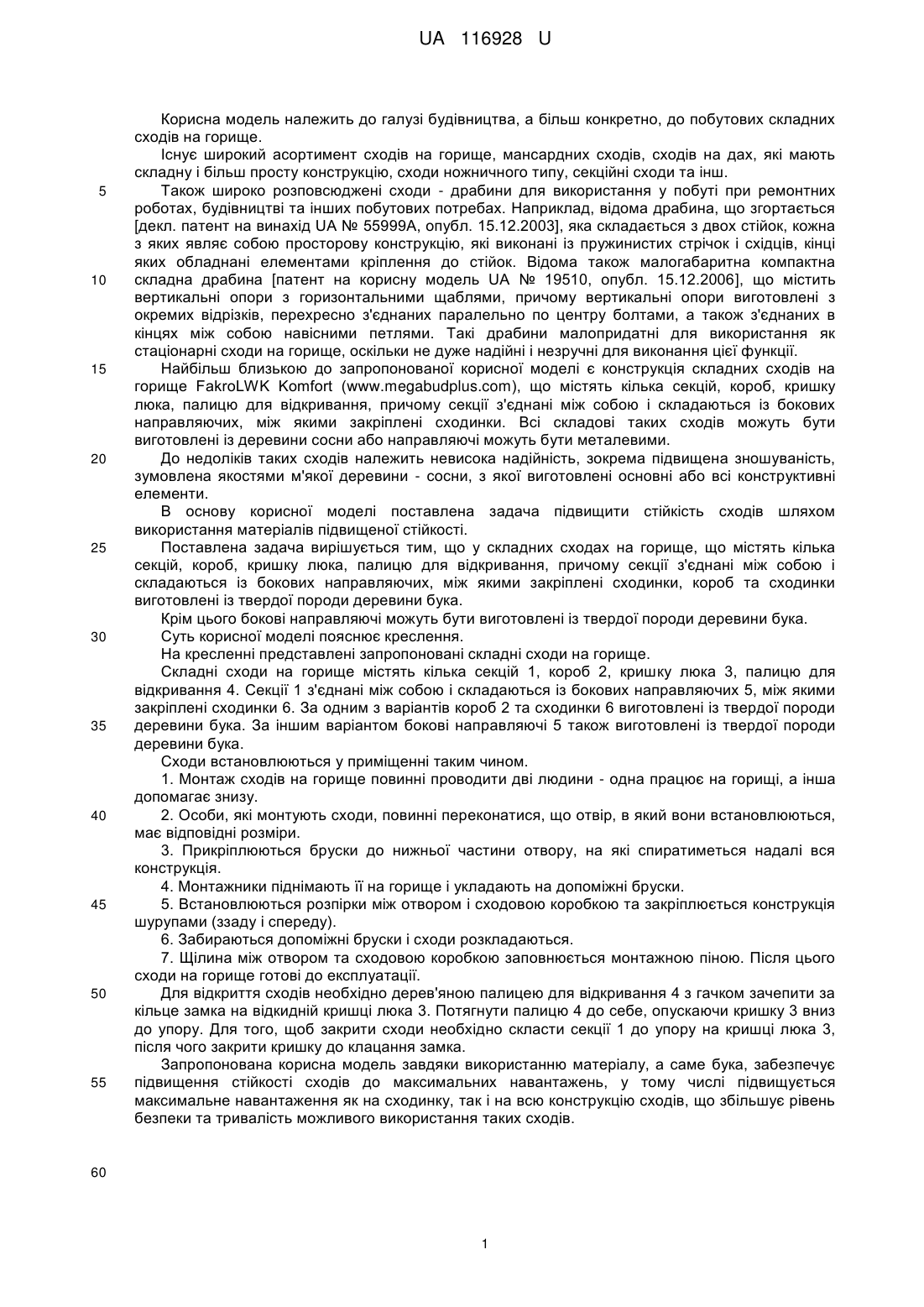

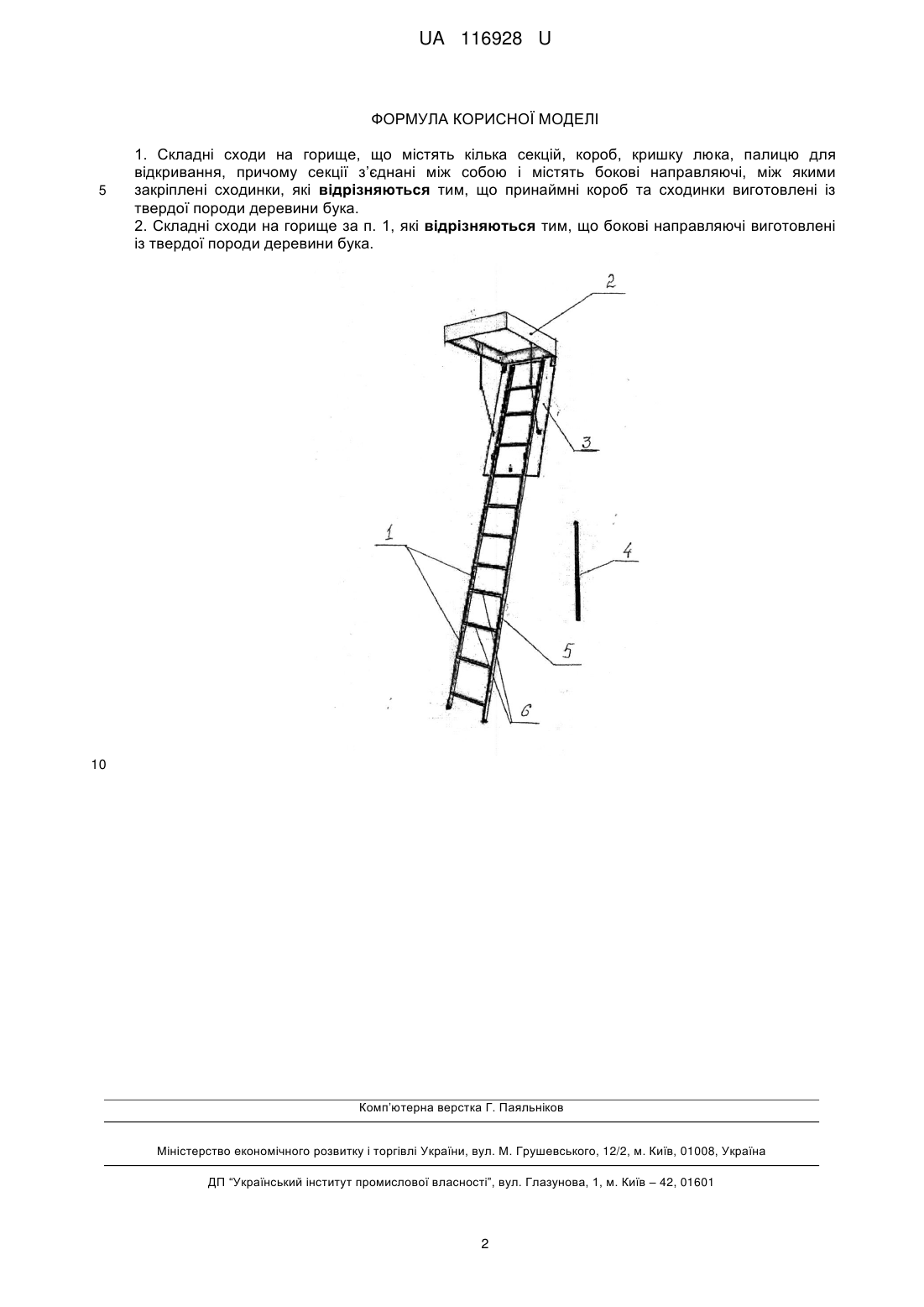

Реферат: Складні сходи на горище містять кілька секцій, короб, кришку люка, палицю для відкривання, причому секції з’єднані між собою і містять бокові направляючі, між якими закріплені сходинки. Принаймні короб та сходинки виготовлені із твердої породи деревини бука. UA 116928 U (54) СКЛАДНІ СХОДИ НА ГОРИЩЕ UA 116928 U UA 116928 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва, а більш конкретно, до побутових складних сходів на горище. Існує широкий асортимент сходів на горище, мансардних сходів, сходів на дах, які мають складну і більш просту конструкцію, сходи ножничного типу, секційні сходи та інш. Також широко розповсюджені сходи - драбини для використання у побуті при ремонтних роботах, будівництві та інших побутових потребах. Наприклад, відома драбина, що згортається [декл. патент на винахід UA № 55999А, опубл. 15.12.2003], яка складається з двох стійок, кожна з яких являє собою просторову конструкцію, які виконані із пружинистих стрічок і східців, кінці яких обладнані елементами кріплення до стійок. Відома також малогабаритна компактна складна драбина [патент на корисну модель UA № 19510, опубл. 15.12.2006], що містить вертикальні опори з горизонтальними щаблями, причому вертикальні опори виготовлені з окремих відрізків, перехресно з'єднаних паралельно по центру болтами, а також з'єднаних в кінцях між собою навісними петлями. Такі драбини малопридатні для використання як стаціонарні сходи на горище, оскільки не дуже надійні і незручні для виконання цієї функції. Найбільш близькою до запропонованої корисної моделі є конструкція складних сходів на горище FakroLWK Komfort (www.megabudplus.com), що містять кілька секцій, короб, кришку люка, палицю для відкривання, причому секції з'єднані між собою і складаються із бокових направляючих, між якими закріплені сходинки. Всі складові таких сходів можуть бути виготовлені із деревини сосни або направляючі можуть бути металевими. До недоліків таких сходів належить невисока надійність, зокрема підвищена зношуваність, зумовлена якостями м'якої деревини - сосни, з якої виготовлені основні або всі конструктивні елементи. В основу корисної моделі поставлена задача підвищити стійкість сходів шляхом використання матеріалів підвищеної стійкості. Поставлена задача вирішується тим, що у складних сходах на горище, що містять кілька секцій, короб, кришку люка, палицю для відкривання, причому секції з'єднані між собою і складаються із бокових направляючих, між якими закріплені сходинки, короб та сходинки виготовлені із твердої породи деревини бука. Крім цього бокові направляючі можуть бути виготовлені із твердої породи деревини бука. Суть корисної моделі пояснює креслення. На кресленні представлені запропоновані складні сходи на горище. Складні сходи на горище містять кілька секцій 1, короб 2, кришку люка 3, палицю для відкривання 4. Секції 1 з'єднані між собою і складаються із бокових направляючих 5, між якими закріплені сходинки 6. За одним з варіантів короб 2 та сходинки 6 виготовлені із твердої породи деревини бука. За іншим варіантом бокові направляючі 5 також виготовлені із твердої породи деревини бука. Сходи встановлюються у приміщенні таким чином. 1. Монтаж сходів на горище повинні проводити дві людини - одна працює на горищі, а інша допомагає знизу. 2. Особи, які монтують сходи, повинні переконатися, що отвір, в який вони встановлюються, має відповідні розміри. 3. Прикріплюються бруски до нижньої частини отвору, на які спиратиметься надалі вся конструкція. 4. Монтажники піднімають її на горище і укладають на допоміжні бруски. 5. Встановлюються розпірки між отвором і сходовою коробкою та закріплюється конструкція шурупами (ззаду і спереду). 6. Забираються допоміжні бруски і сходи розкладаються. 7. Щілина між отвором та сходовою коробкою заповнюється монтажною піною. Після цього сходи на горище готові до експлуатації. Для відкриття сходів необхідно дерев'яною палицею для відкривання 4 з гачком зачепити за кільце замка на відкидній кришці люка 3. Потягнути палицю 4 до себе, опускаючи кришку 3 вниз до упору. Для того, щоб закрити сходи необхідно скласти секції 1 до упору на кришці люка 3, після чого закрити кришку до клацання замка. Запропонована корисна модель завдяки використанню матеріалу, а саме бука, забезпечує підвищення стійкості сходів до максимальних навантажень, у тому числі підвищується максимальне навантаження як на сходинку, так і на всю конструкцію сходів, що збільшує рівень безпеки та тривалість можливого використання таких сходів. 60 1 UA 116928 U ФОРМУЛА КОРИСНОЇМОДЕЛІ 5 1. Складні сходи на горище, що містять кілька секцій, короб, кришку люка, палицю для відкривання, причому секції з’єднані між собою і містять бокові направляючі, між якими закріплені сходинки, які відрізняються тим, що принаймні короб та сходинки виготовлені із твердої породи деревини бука. 2. Складні сходи на горище за п. 1, які відрізняються тим, що бокові направляючі виготовлені із твердої породи деревини бука. 10 Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
