Спосіб улаштування енергозберігаючого конструктивного вузла “зовнішні сходи – плита перекриття – зовнішня стіна”

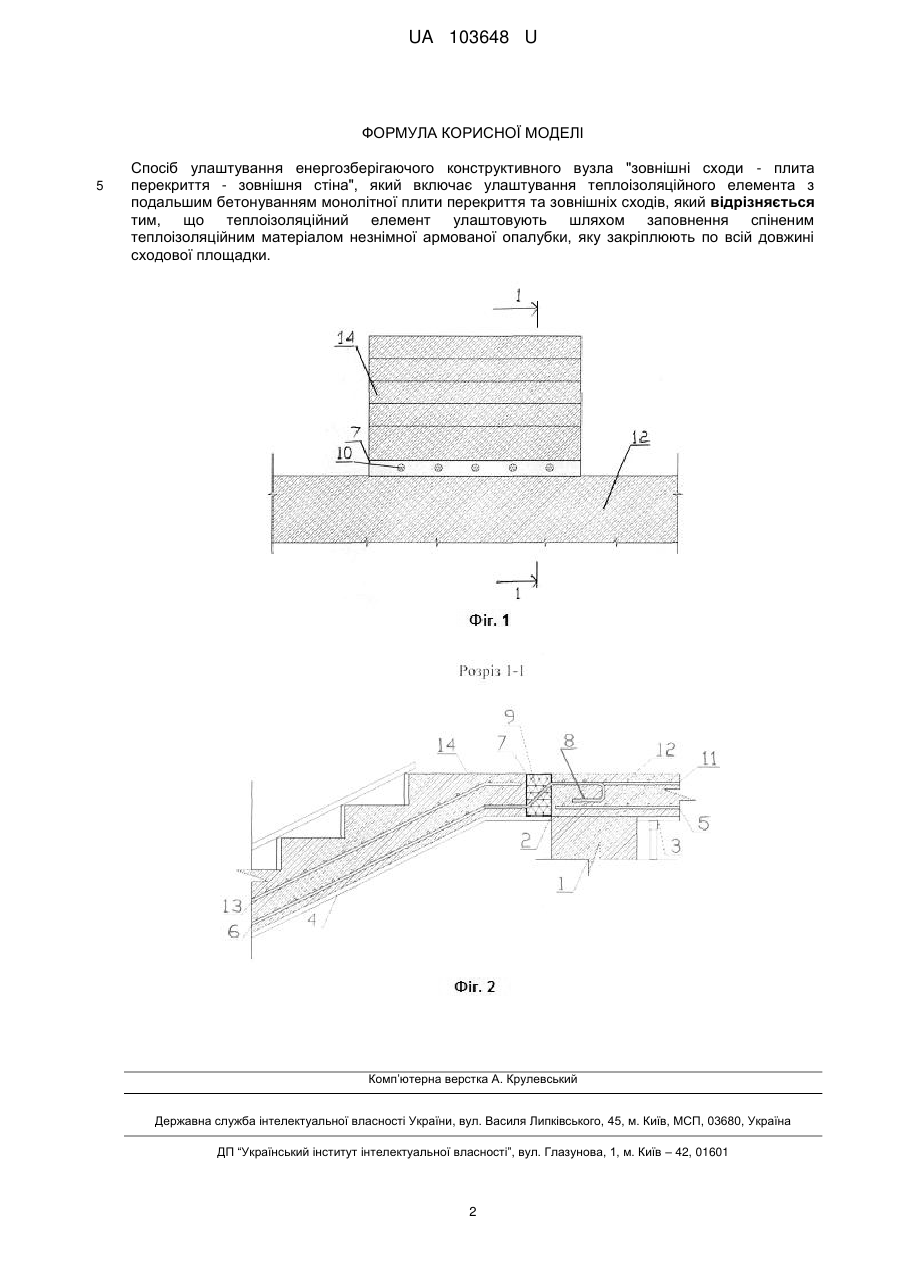

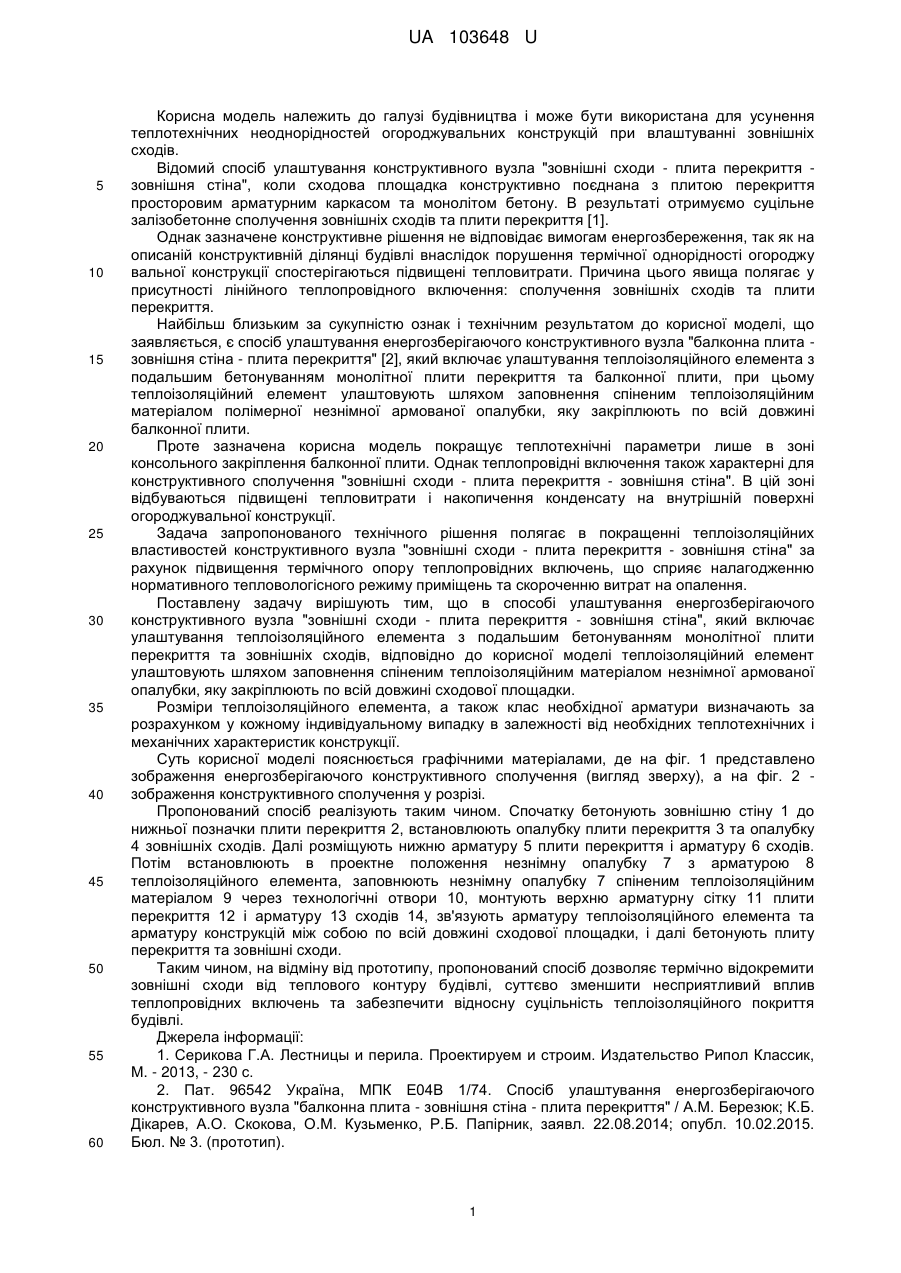

Реферат: Спосіб улаштування енергозберігаючого конструктивного вузла "зовнішні сходи - плита перекриття - зовнішня стіна", який включає улаштування теплоізоляційного елемента з подальшим бетонуванням монолітної плити перекриття та зовнішніх сходів, причому теплоізоляційний елемент улаштовують шляхом заповнення спіненим теплоізоляційним матеріалом незнімної армованої опалубки, яку закріплюють по всій довжині сходової площадки. UA 103648 U (12) UA 103648 U UA 103648 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва і може бути використана для усунення теплотехнічних неоднорідностей огороджувальних конструкцій при влаштуванні зовнішніх сходів. Відомий спосіб улаштування конструктивного вузла "зовнішні сходи - плита перекриття зовнішня стіна", коли сходова площадка конструктивно поєднана з плитою перекриття просторовим арматурним каркасом та монолітом бетону. В результаті отримуємо суцільне залізобетонне сполучення зовнішніх сходів та плити перекриття [1]. Однак зазначене конструктивне рішення не відповідає вимогам енергозбереження, так як на описаній конструктивній ділянці будівлі внаслідок порушення термічної однорідності огороджу вальної конструкції спостерігаються підвищені тепловитрати. Причина цього явища полягає у присутності лінійного теплопровідного включення: сполучення зовнішніх сходів та плити перекриття. Найбільш близьким за сукупністю ознак і технічним результатом до корисної моделі, що заявляється, є спосіб улаштування енергозберігаючого конструктивного вузла "балконна плита зовнішня стіна - плита перекриття" [2], який включає улаштування теплоізоляційного елемента з подальшим бетонуванням монолітної плити перекриття та балконної плити, при цьому теплоізоляційний елемент улаштовують шляхом заповнення спіненим теплоізоляційним матеріалом полімерної незнімної армованої опалубки, яку закріплюють по всій довжині балконної плити. Проте зазначена корисна модель покращує теплотехнічні параметри лише в зоні консольного закріплення балконної плити. Однак теплопровідні включення також характерні для конструктивного сполучення "зовнішні сходи - плита перекриття - зовнішня стіна". В цій зоні відбуваються підвищені тепловитрати і накопичення конденсату на внутрішній поверхні огороджувальної конструкції. Задача запропонованого технічного рішення полягає в покращенні теплоізоляційних властивостей конструктивного вузла "зовнішні сходи - плита перекриття - зовнішня стіна" за рахунок підвищення термічного опору теплопровідних включень, що сприяє налагодженню нормативного тепловологісного режиму приміщень та скороченню витрат на опалення. Поставлену задачу вирішують тим, що в способі улаштування енергозберігаючого конструктивного вузла "зовнішні сходи - плита перекриття - зовнішня стіна", який включає улаштування теплоізоляційного елемента з подальшим бетонуванням монолітної плити перекриття та зовнішніх сходів, відповідно до корисної моделі теплоізоляційний елемент улаштовують шляхом заповнення спіненим теплоізоляційним матеріалом незнімної армованої опалубки, яку закріплюють по всій довжині сходової площадки. Розміри теплоізоляційного елемента, а також клас необхідної арматури визначають за розрахунком у кожному індивідуальному випадку в залежності від необхідних теплотехнічних і механічних характеристик конструкції. Суть корисної моделі пояснюється графічними матеріалами, де на фіг. 1 представлено зображення енергозберігаючого конструктивного сполучення (вигляд зверху), а на фіг. 2 зображення конструктивного сполучення у розрізі. Пропонований спосіб реалізують таким чином. Спочатку бетонують зовнішню стіну 1 до нижньої позначки плити перекриття 2, встановлюють опалубку плити перекриття 3 та опалубку 4 зовнішніх сходів. Далі розміщують нижню арматуру 5 плити перекриття і арматуру 6 сходів. Потім встановлюють в проектне положення незнімну опалубку 7 з арматурою 8 теплоізоляційного елемента, заповнюють незнімну опалубку 7 спіненим теплоізоляційним матеріалом 9 через технологічні отвори 10, монтують верхню арматурну сітку 11 плити перекриття 12 і арматуру 13 сходів 14, зв'язують арматуру теплоізоляційного елемента та арматуру конструкцій між собою по всій довжині сходової площадки, і далі бетонують плиту перекриття та зовнішні сходи. Таким чином, на відміну від прототипу, пропонований спосіб дозволяє термічно відокремити зовнішні сходи від теплового контуру будівлі, суттєво зменшити несприятливий вплив теплопровідних включень та забезпечити відносну суцільність теплоізоляційного покриття будівлі. Джерела інформації: 1. Серикова Г.А. Лестницы и перила. Проектируем и строим. Издательство Рипол Классик, М. - 2013, - 230 с. 2. Пат. 96542 Україна, МПК Е04В 1/74. Спосіб улаштування енергозберігаючого конструктивного вузла "балконна плита - зовнішня стіна - плита перекриття" / A.M. Березюк; К.Б. Дікарев, А.О. Скокова, О.М. Кузьменко, Р.Б. Папірник, заявл. 22.08.2014; опубл. 10.02.2015. Бюл. № 3. (прототип). 1 UA 103648 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб улаштування енергозберігаючого конструктивного вузла "зовнішні сходи - плита перекриття - зовнішня стіна", який включає улаштування теплоізоляційного елемента з подальшим бетонуванням монолітної плити перекриття та зовнішніх сходів, який відрізняється тим, що теплоізоляційний елемент улаштовують шляхом заповнення спіненим теплоізоляційним матеріалом незнімної армованої опалубки, яку закріплюють по всій довжині сходової площадки. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
