Кромка для меблів

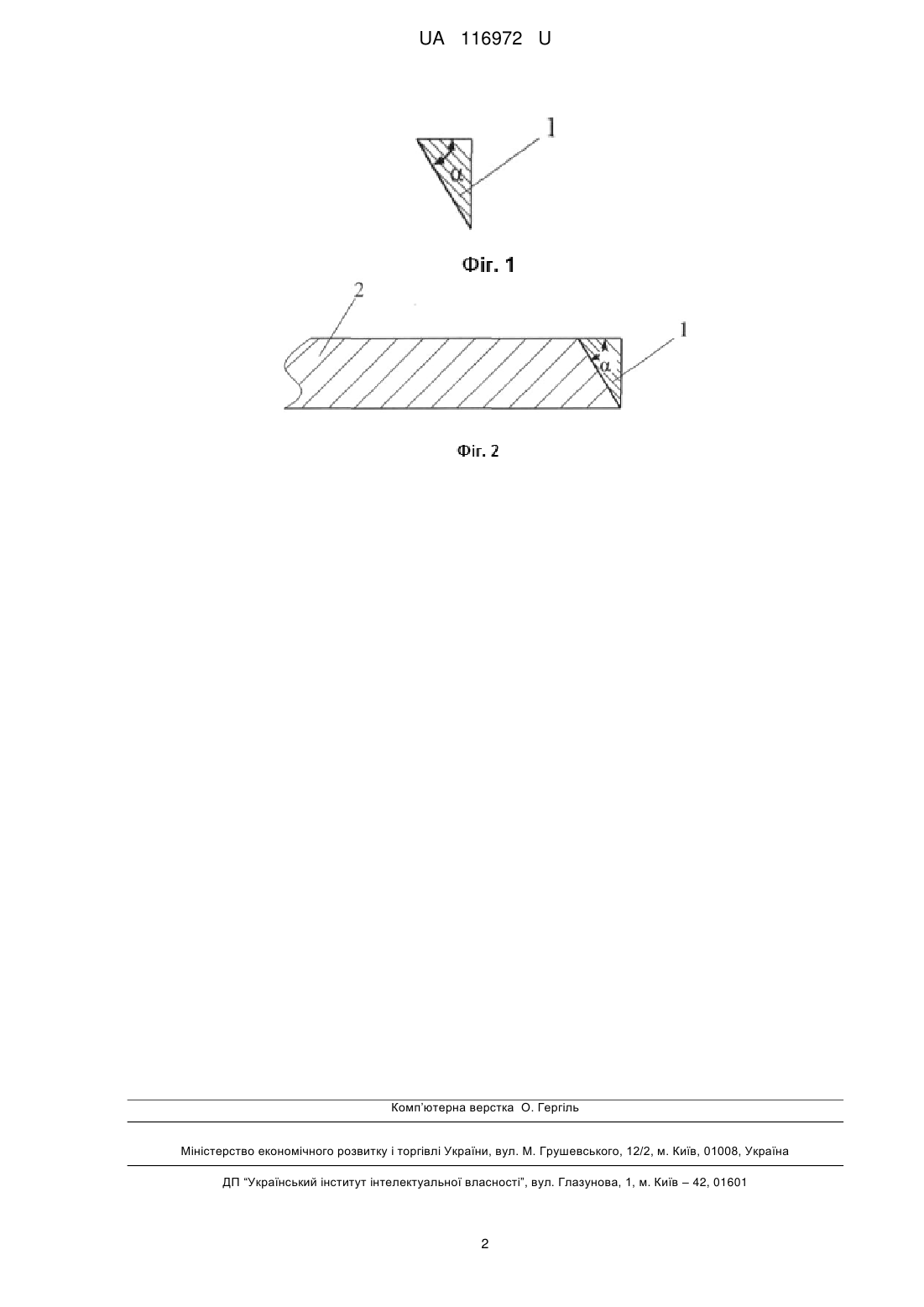

Реферат: UA 116972 U UA 116972 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до виготовлення меблів, а саме до обробки і формування торцевої поверхні меблів. Відомо, що торцеву поверхню деревного матеріалу для виготовлення меблів обклеюють оздоблювальним матеріалом: папером, плівкою ПВХ та ін. Переважно такі матеріали мають плоску форму і невелику товщину. При обробці торцевої поверхні деревної заготовки, яка виконана з плити ДСП (деревностружкова плита), неможливо отримати якісну поверхню торця. Дана поверхня потребує обклеювання оздоблювальним матеріалом, наприклад папером, плівкою ПВХ тощо. В основу корисної моделі поставлена задача вдосконалення форми кромки для виготовлення меблів шляхом використання оригінальної форми, що дозволить формувати якісну вертикальну торцеву поверхню (торець) деревної заготовки для меблів і тим самим покращити зовнішній вигляд меблів. Поставлена задача вирішується тим, що кромка для меблів, що виконана у вигляді довгомірного виробу, згідно з корисною моделлю, в розрізі кромка виконана у вигляді прямокутного трикутника з кутом α, причому нахилена сторона кромки відповідає обробленій торцевої поверхні деревної заготовки зі сторони приклеювання, з можливістю формування вертикального торця. На Фіг. 1 зображено в розрізі вигляд кромки для меблів; на Фіг. 2 - вигляд в зборі деревної заготовки і кромки. Корисна модель пояснюється наступним чином: Запропонована конструкція кромки для меблів у розрізі має вигляд прямокутного трикутника з кутом α (Фіг. 1). Виготовляється кромка для меблів з пластичного полімерного матеріалу, плити МДФ (деревостружкова плита середньої щільності) та інших матеріалів. Для формування вертикального торця деревної заготовки для виготовлення меблів необхідно сформувати торцеву поверхню деревної заготовки під кутом α таким чином, щоб було можливо приклеїти запропоновану кромку до деревної заготовки з врахуванням і відповідністю висоти кромки і деревної заготовки. Торцева поверхня заготовки 2 відомими способами за допомогою відомого обладнання і інструменту формується під кутом α. За допомогою клею до сформованої під кутом α торцевої поверхні заготовки 2 приклеюють нахиленою стороною кромку 1 і таким чином формують вертикальний торець заготовки для меблів (Фіг. 2). Стик нижнього торця кромки та заготовки 1 невидимий і нижня поверхня не потребує додаткової обробки. При оклеюванні необхідно врахувати відповідність висоти деревної заготовки і кромки. Після приклеювання кромки до заготовки виробу можливо здійснювати формування (фрезерування) верхньої частини кромки, покрити плівкою ПВХ, пофарбувати або нанести інше покриття, причому нижній торець кромки та заготовки не потребує додаткової обробки. Для виробничих цілей і масового виробництва запропоновану кромку для меблів виготовляють відомими способами з відповідними розмірами по довжині з пластичного полімерного матеріалу, плити МДФ та інших матеріалів. Запропонована кромка для меблів дозволяє значно покращити якість виготовлення торця деревної заготовки для меблів і тим самим покращити зовнішній вигляд меблів. Джерела інформації: 1. Роланд К., Зиберт В. Производство мебели. - М.: Лесная промышленность, 1976. – 320 с. 2. Матвеева Т.А. Изготовление художественных изделий из дерева. - М.: Высшая школа, 1992. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Кромка для меблів, що виконана у вигляді довгомірного виробу, яка відрізняється тим, що кромка в розрізі виконана у вигляді прямокутного трикутника з кутом , причому нахилена сторона кромки відповідає торцевій поверхні деревної заготовки зі сторони приклеювання, з можливістю формування вертикального торця. 1 UA 116972 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
