Різальний інструмент

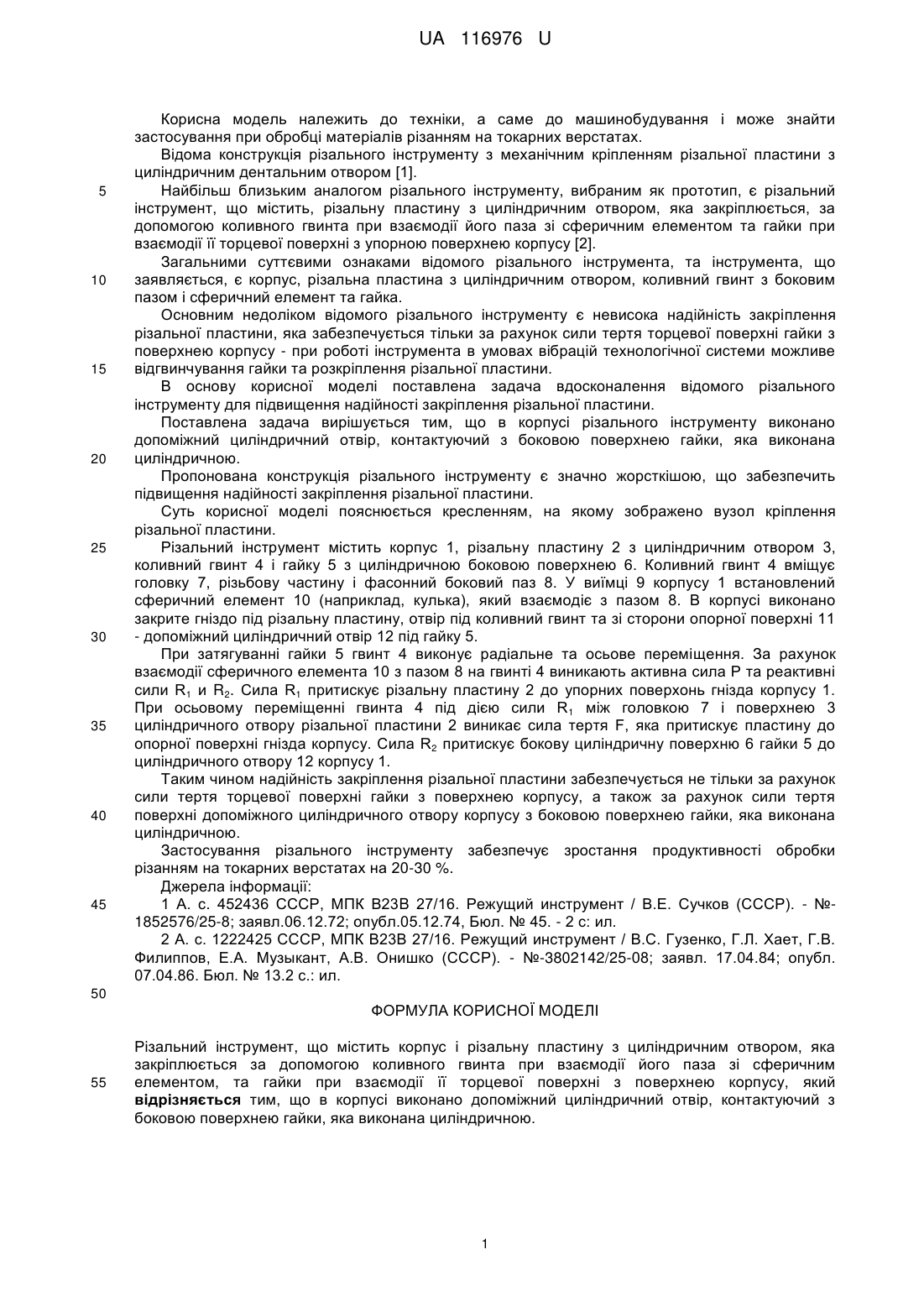

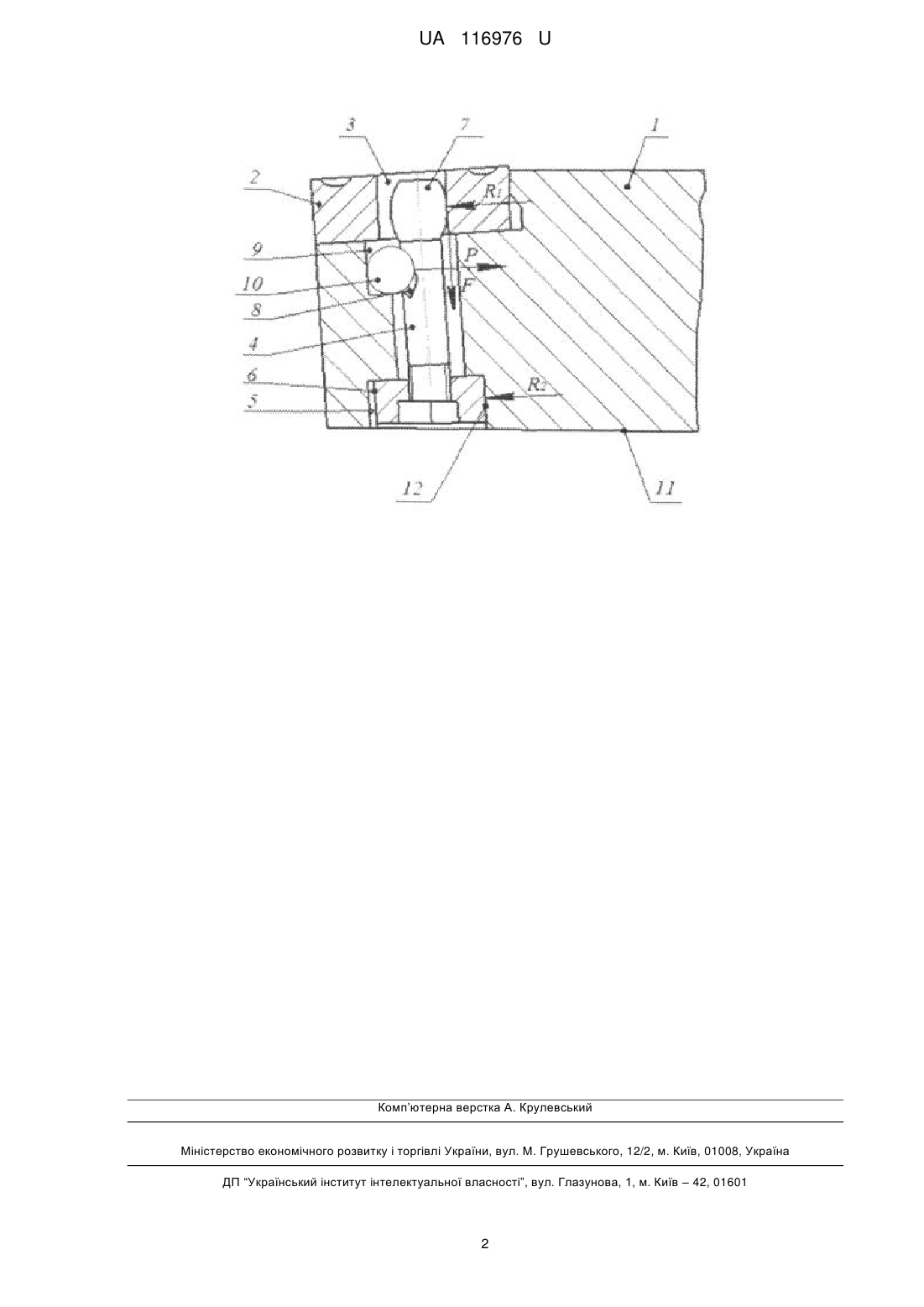

Реферат: Різальний інструмент містить корпус і різальну пластину з циліндричним отвором, яка закріплюється за допомогою коливного гвинта при взаємодії його паза зі сферичним елементом, та гайки при взаємодії її торцевої поверхні з поверхнею корпусу. В корпусі виконано допоміжний циліндричний отвір, контактуючий з боковою поверхнею гайки, яка виконана циліндричною. UA 116976 U (54) РІЗАЛЬНИЙ ІНСТРУМЕНТ UA 116976 U UA 116976 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до техніки, а саме до машинобудування і може знайти застосування при обробці матеріалів різанням на токарних верстатах. Відома конструкція різального інструменту з механічним кріпленням різальної пластини з циліндричним дентальним отвором [1]. Найбільш близьким аналогом різального інструменту, вибраним як прототип, є різальний інструмент, що містить, різальну пластину з циліндричним отвором, яка закріплюється, за допомогою коливного гвинта при взаємодії його паза зі сферичним елементом та гайки при взаємодії її торцевої поверхні з упорною поверхнею корпусу [2]. Загальними суттєвими ознаками відомого різального інструмента, та інструмента, що заявляється, є корпус, різальна пластина з циліндричним отвором, коливний гвинт з боковим пазом і сферичний елемент та гайка. Основним недоліком відомого різального інструменту є невисока надійність закріплення різальної пластини, яка забезпечується тільки за рахунок сили тертя торцевої поверхні гайки з поверхнею корпусу - при роботі інструмента в умовах вібрацій технологічної системи можливе відгвинчування гайки та розкріплення різальної пластини. В основу корисної моделі поставлена задача вдосконалення відомого різального інструменту для підвищення надійності закріплення різальної пластини. Поставлена задача вирішується тим, що в корпусі різального інструменту виконано допоміжний циліндричний отвір, контактуючий з боковою поверхнею гайки, яка виконана циліндричною. Пропонована конструкція різального інструменту є значно жорсткішою, що забезпечить підвищення надійності закріплення різальної пластини. Суть корисної моделі пояснюється кресленням, на якому зображено вузол кріплення різальної пластини. Різальний інструмент містить корпус 1, різальну пластину 2 з циліндричним отвором 3, коливний гвинт 4 і гайку 5 з циліндричною боковою поверхнею 6. Коливний гвинт 4 вміщує головку 7, різьбову частину і фасонний боковий паз 8. У виїмці 9 корпусу 1 встановлений сферичний елемент 10 (наприклад, кулька), який взаємодіє з пазом 8. В корпусі виконано закрите гніздо під різальну пластину, отвір під коливний гвинт та зі сторони опорної поверхні 11 - допоміжний циліндричний отвір 12 під гайку 5. При затягуванні гайки 5 гвинт 4 виконує радіальне та осьове переміщення. За рахунок взаємодії сферичного елемента 10 з пазом 8 на гвинті 4 виникають активна сила Р та реактивні сили R1 и R2. Сила R1 притискує різальну пластину 2 до упорних поверхонь гнізда корпусу 1. При осьовому переміщенні гвинта 4 під дією сили R 1 між головкою 7 і поверхнею 3 циліндричного отвору різальної пластини 2 виникає сила тертя F, яка притискує пластину до опорної поверхні гнізда корпусу. Сила R2 притискує бокову циліндричну поверхню 6 гайки 5 до циліндричного отвору 12 корпусу 1. Таким чином надійність закріплення різальної пластини забезпечується не тільки за рахунок сили тертя торцевої поверхні гайки з поверхнею корпусу, а також за рахунок сили тертя поверхні допоміжного циліндричного отвору корпусу з боковою поверхнею гайки, яка виконана циліндричною. Застосування різального інструменту забезпечує зростання продуктивності обробки різанням на токарних верстатах на 20-30 %. Джерела інформації: 1 А. с. 452436 СССР, МПК В23B 27/16. Режущий инструмент / B.E. Сучков (СССР). - №1852576/25-8; заявл.06.12.72; опубл.05.12.74, Бюл. № 45. - 2 с: ил. 2 А. с. 1222425 СССР, МПК В23В 27/16. Режущий инструмент / B.C. Гузенко, Г.Л. Хает, Г.В. Филиппов, Е.А. Музыкант, А.В. Онишко (СССР). - №-3802142/25-08; заявл. 17.04.84; опубл. 07.04.86. Бюл. № 13.2 с.: ил. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Різальний інструмент, що містить корпус і різальну пластину з циліндричним отвором, яка закріплюється за допомогою коливного гвинта при взаємодії його паза зі сферичним елементом, та гайки при взаємодії її торцевої поверхні з поверхнею корпусу, який відрізняється тим, що в корпусі виконано допоміжний циліндричний отвір, контактуючий з боковою поверхнею гайки, яка виконана циліндричною. 1 UA 116976 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
