Збірний різальний інструмент

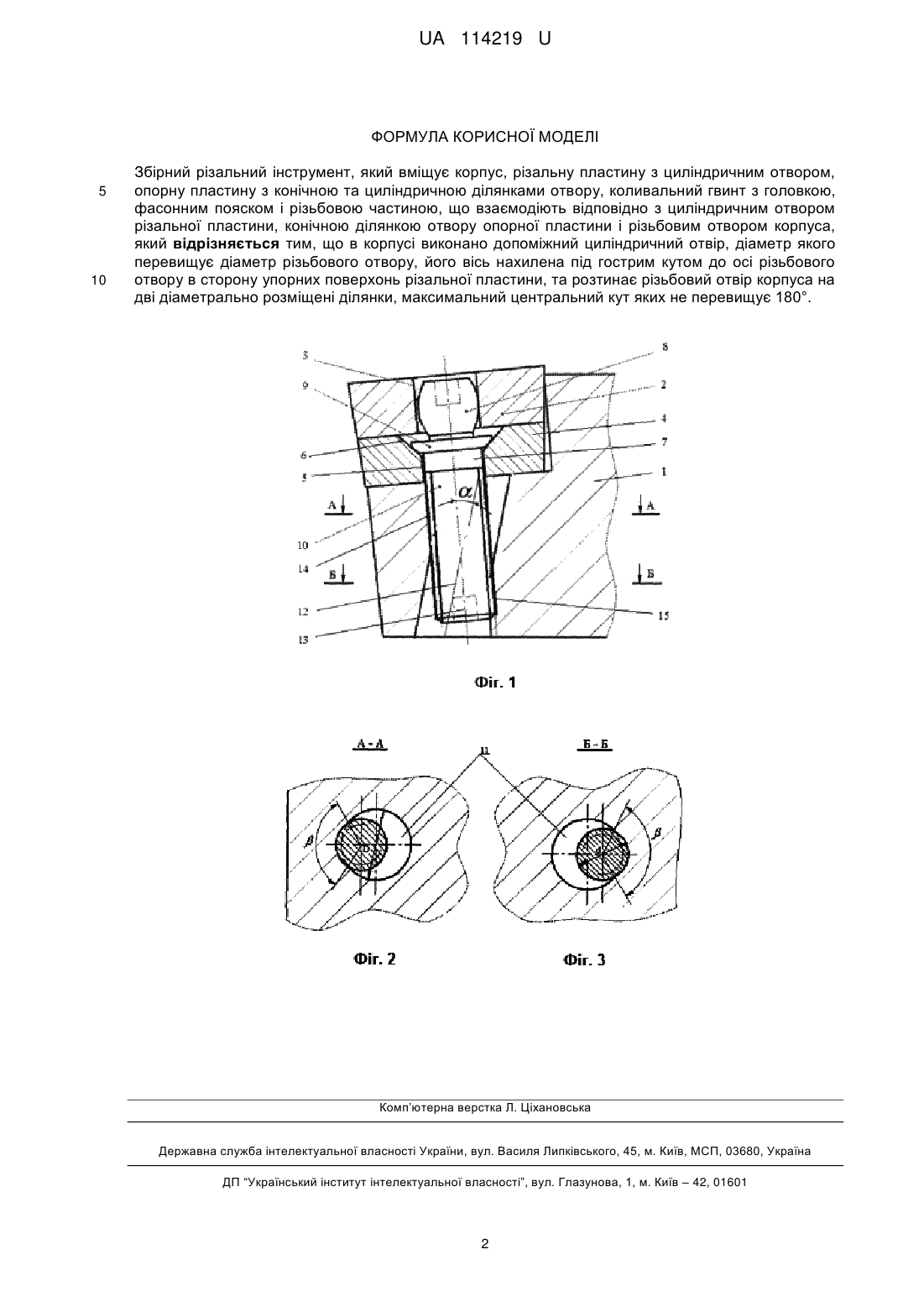

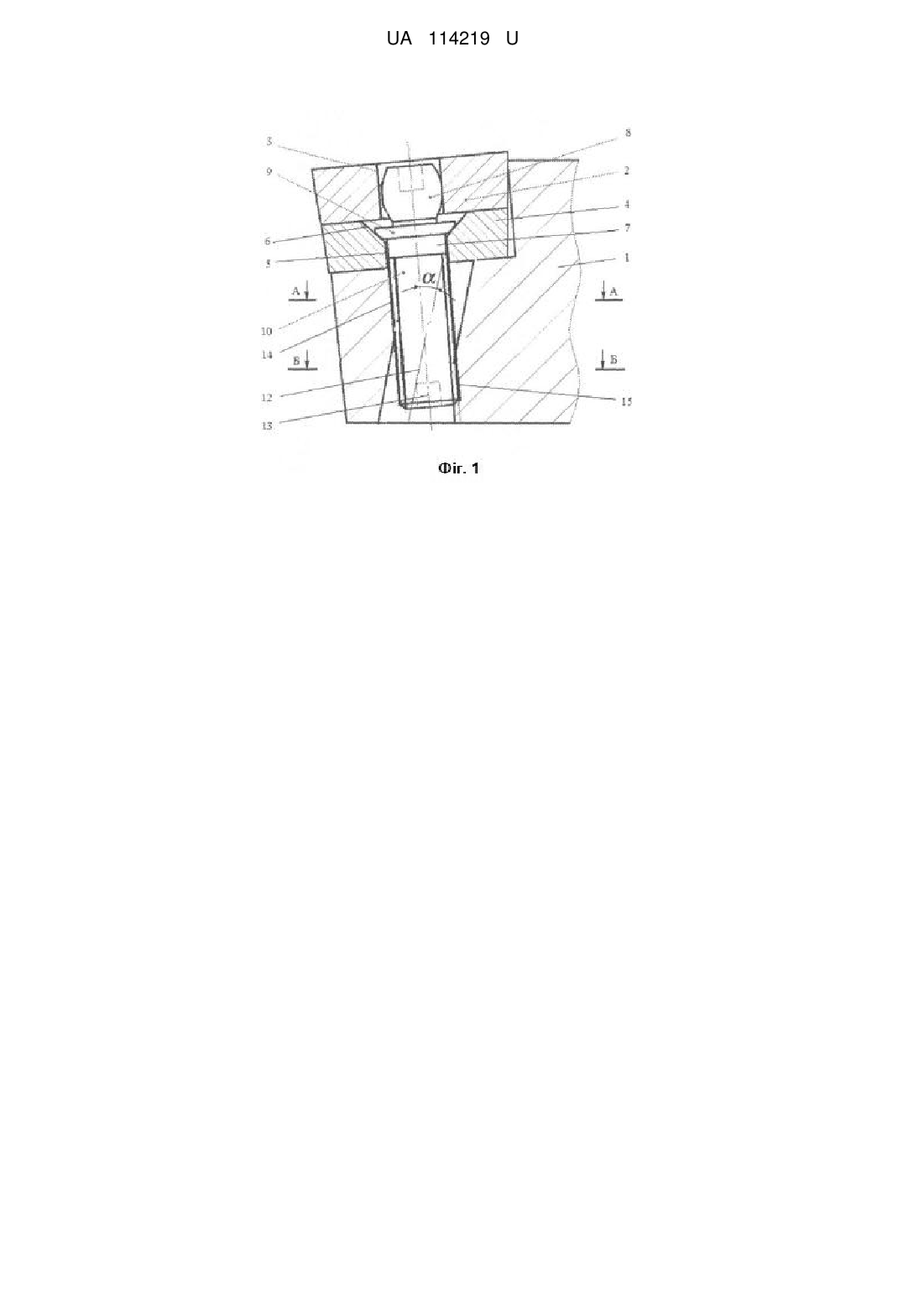

Реферат: Корисна модель належить до галузі техніки, а саме машинобудування і може знайти застосування при обробці різанням на токарних верстатах. В збірному різальному інструменті, що містить корпус, різальну пластину з циліндричним отвором, опорну пластину з конічною та циліндричною ділянками отвору, коливальний гвинт з головкою, фасонним пояском і різьбовою частиною, що взаємодіють відповідно з циліндричним отвором різальної пластини, конічною ділянкою отвору опорної пластини і різьбовим отвором корпуса, виконано циліндричний отвір, діаметр якого перевищує діаметр різьбового отвору, його ось нахилена під гострим кутом до осі різьбового отвору в сторону упорних поверхонь різальної пластини, та розтинає різьбовий отвір на дві діаметрально розміщені ділянки, максимальний центральний кут яких не перевищує 180°. Застосування для закріплення різальної та опорної пластин лише однієї деталі забезпечує скорочення трудомісткості виготовлення різального інструменту на 10……20 %. UA 114219 U (54) ЗБІРНИЙ РІЗАЛЬНИЙ ІНСТРУМЕНТ UA 114219 U UA 114219 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі техніки, а саме до машинобудування і може знайти застосування при обробці матеріалів різанням на токарних верстатах. Відомий різальний інструмент з механічним кріпленням різальної пластини з циліндричним отвором [1]. Близьким аналогом збірного різального інструменту, обраним як найближчий аналог, є інструмент з механічним кріпленням різальної пластини з циліндричним отвором за допомогою коливального гвинта з конічною ділянкою і різьбовою частиною, розміщеною ексцентрично до оси отвору в корпусі. В отворі корпуса встановлена упорна втулка, на якій розміщена своїм отвором опорна пластина, при цьому ділянка отвору опорної пластини зі сторони різальної пластини виконана конічною і взаємодіє з конічною ділянкою гвинта [2]. Загальними суттєвими ознаками відомого різального інструменту, та того, що заявляється, є корпус, різальна пластина з циліндричним отвором, опорна пластина з конічною та циліндричною ділянками отвору, коливальний гвинт з головкою, фасонним пояском і різьбовою частиною, що взаємодіють відповідно з циліндричним отвором різальної пластини, конічною ділянкою отвору опорної пластини і різьбовим отвором корпуса. Основним недоліком відомого різального інструменту є наявність в ньому деталі для базування опорної пластини, що підвищує загальну трудомісткість виготовлення інструменту. В основу корисної моделі поставлена задача вдосконалення відомого різального інструменту шляхом спрощення конструкції і скорочення трудомісткості виготовлення. Поставлена задача вирішується за рахунок того, що в корпусі виконано допоміжний циліндричний отвір, діаметр якого перевищує діаметр різьбового отвору, його вісь нахилена під гострим кутом до осі різьбового отвору в сторону упорних поверхонь різальної пластини, та розтинає різьбовий отвір корпусу на дві діаметрально розміщені ділянки, максимальний центральний кут яких не перевищує 180°. Пропонована конструкція збірного різального інструменту є значно простішою, що забезпечить скорочення трудомісткості його виготовлення. Суть корисної моделі пояснюється кресленнями, на яких зображено: - фіг. 1 - вузол кріплення різальної пластини; - фіг. 2 - переріз по А-А; - фіг. 3 - переріз по Б-Б. Збірний різальний інструмент містить корпус 1, різальну пластину 2 з циліндричним отвором 3, опорну пластину 4 з циліндричною 5 і конічною 6 ділянками отвору, коливальний гвинт 7 з головкою 8, фасонним пояском 9 і різьбовою частиною 10. В корпусі 1, крім гнізда під різальну та опорну пластини і різьбового отвору, виконано допоміжний отвір 11, діаметр D якого перевищує діаметр d різьбового отвору, а його вісь 12 нахилена під гострим кутом α до осі 13 різьбового отвору в сторону упорних поверхонь різальної пластини. Допоміжний отвір 11 розтинає різьбовий отвір на дві діаметрально розміщені ділянки 14 і 15, максимальний центральний кут β яких не перевищує 180°. Закріплення різальної пластини виконується таким чином. При затягуванні гвинта 7 забезпечується його осьове переміщення в сторону опорної поверхні гнізда пластини та, за рахунок ліквідації радіального зазору на двох радіально розміщених ділянках різьби, забезпечується поворот його верхньої частини в сторону упорних поверхонь гнізда під пластини, а нижньої частини в протилежну сторону. При цьому головка 8 гвинта взаємодіє з циліндричним отвором 3 різальної пластини 2, а його фасонний поясок 9 з конічною ділянкою 6 отвору опорної пластини 4, що забезпечує надійне притискування різальної та опорної пластин відповідно до опорної та упорних поверхонь гнізда корпуса. Таким чином закріплення різальної та опорної пластин забезпечується за допомогою лише однієї деталі. Застосування для закріплення різальної та опорної пластин однієї деталі забезпечує скорочення трудомісткості виготовлення різального інструменту на 10….20 %. Джерела інформації: 1 А.с 1632640 СССР, МКП В23В 27/16. Режущий инструмент / В.С. Гузенко, В.А Мозговой, Я.А. Музыкант, Б.О. Анмегикян (СССР). - № 4683100/08; заявл. 27.04.89; опубл. 07.03.91. Бюл.№9. 2 А.с. 787141 СССР, МКП В23В 27/16. Режущий инструмент / B.C. Гузенко, Г.Л. Хает, П.Э. Кобылевский, Г.П. Петров (СССР). - №2563190/25-08. Заявл. 05.01.78; опубл. 15.12.80. Бюл. № 16. 1 UA 114219 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Збірний різальний інструмент, який вміщує корпус, різальну пластину з циліндричним отвором, опорну пластину з конічною та циліндричною ділянками отвору, коливальний гвинт з головкою, фасонним пояском і різьбовою частиною, що взаємодіють відповідно з циліндричним отвором різальної пластини, конічною ділянкою отвору опорної пластини і різьбовим отвором корпуса, який відрізняється тим, що в корпусі виконано допоміжний циліндричний отвір, діаметр якого перевищує діаметр різьбового отвору, його вісь нахилена під гострим кутом до осі різьбового отвору в сторону упорних поверхонь різальної пластини, та розтинає різьбовий отвір корпуса на дві діаметрально розміщені ділянки, максимальний центральний кут яких не перевищує 180°. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
