Муфта

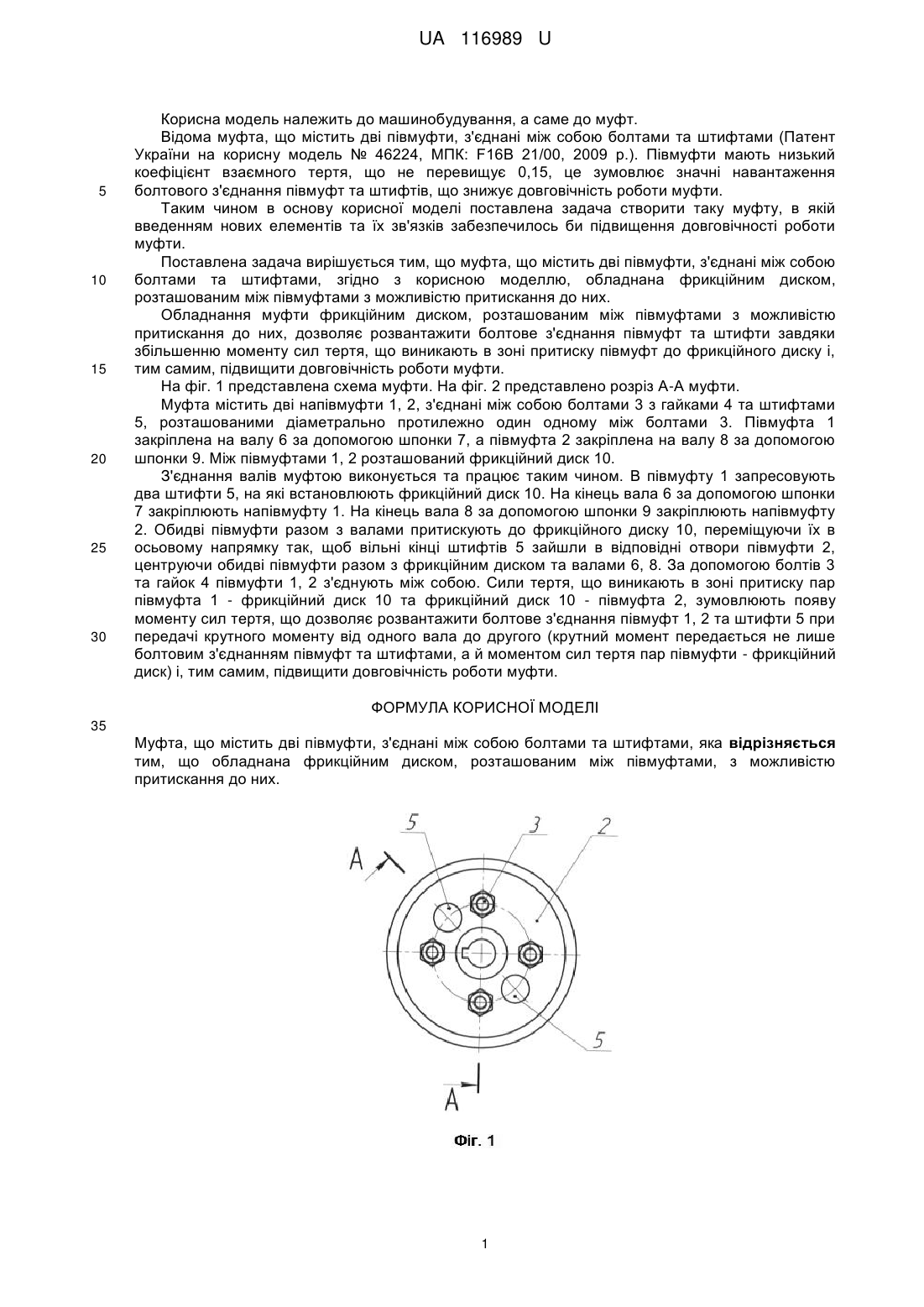

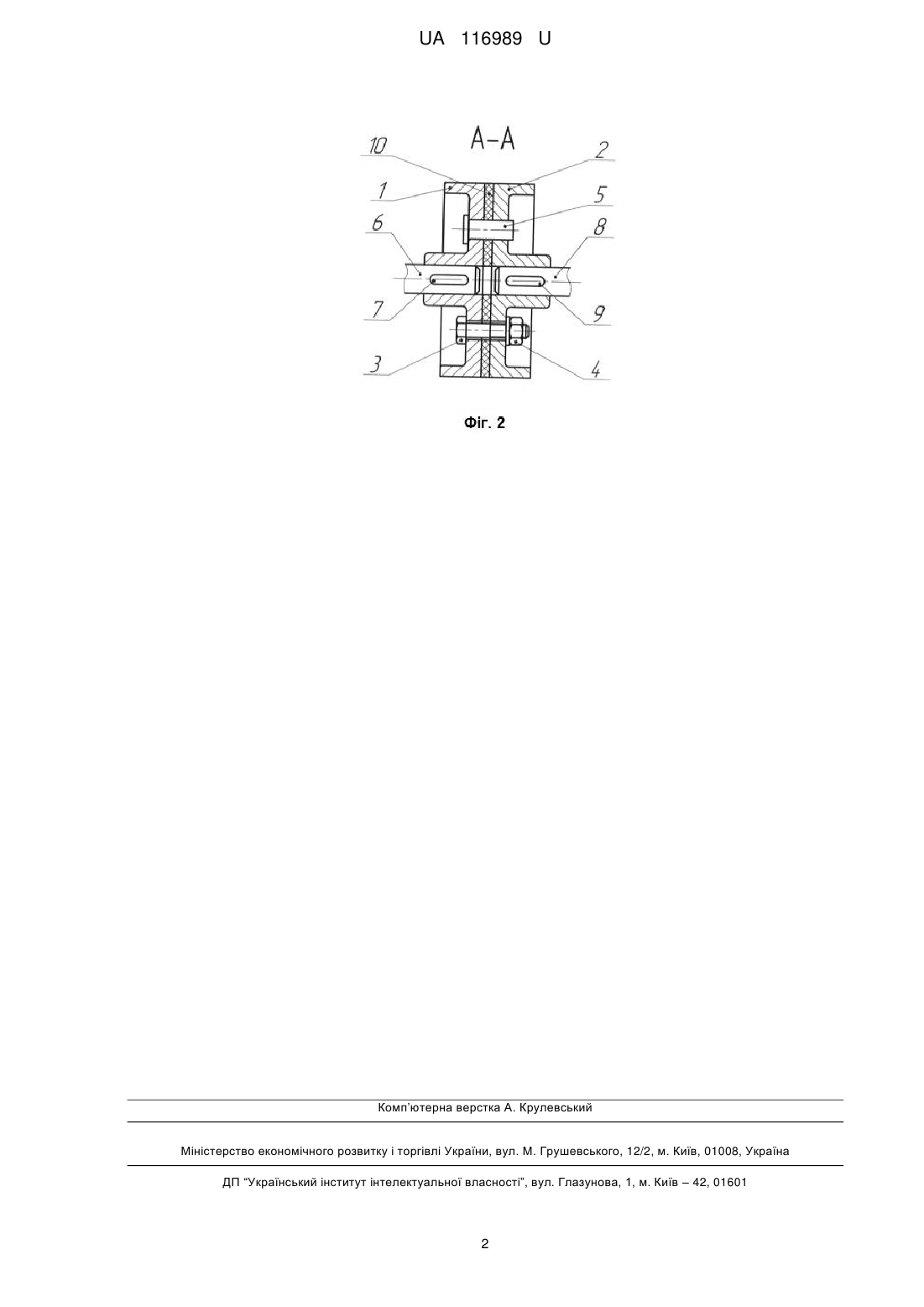

Реферат: Муфта містить дві півмуфти, з'єднані між собою болтами та штифтами. Обладнана фрикційним диском, розташованим між півмуфтами, з можливістю притискання до них. UA 116989 U (54) МУФТА UA 116989 U UA 116989 U 5 10 15 20 25 30 Корисна модель належить до машинобудування, а саме до муфт. Відома муфта, що містить дві півмуфти, з'єднані між собою болтами та штифтами (Патент України на корисну модель № 46224, МПК: F16В 21/00, 2009 p.). Півмуфти мають низький коефіцієнт взаємного тертя, що не перевищує 0,15, це зумовлює значні навантаження болтового з'єднання півмуфт та штифтів, що знижує довговічність роботи муфти. Таким чином в основу корисної моделі поставлена задача створити таку муфту, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи муфти. Поставлена задача вирішується тим, що муфта, що містить дві півмуфти, з'єднані між собою болтами та штифтами, згідно з корисною моделлю, обладнана фрикційним диском, розташованим між півмуфтами з можливістю притискання до них. Обладнання муфти фрикційним диском, розташованим між півмуфтами з можливістю притискання до них, дозволяє розвантажити болтове з'єднання півмуфт та штифти завдяки збільшенню моменту сил тертя, що виникають в зоні притиску півмуфт до фрикційного диску і, тим самим, підвищити довговічність роботи муфти. На фіг. 1 представлена схема муфти. На фіг. 2 представлено розріз А-А муфти. Муфта містить дві напівмуфти 1, 2, з'єднані між собою болтами 3 з гайками 4 та штифтами 5, розташованими діаметрально протилежно один одному між болтами 3. Півмуфта 1 закріплена на валу 6 за допомогою шпонки 7, а півмуфта 2 закріплена на валу 8 за допомогою шпонки 9. Між півмуфтами 1, 2 розташований фрикційний диск 10. З'єднання валів муфтою виконується та працює таким чином. В півмуфту 1 запресовують два штифти 5, на які встановлюють фрикційний диск 10. На кінець вала 6 за допомогою шпонки 7 закріплюють напівмуфту 1. На кінець вала 8 за допомогою шпонки 9 закріплюють напівмуфту 2. Обидві півмуфти разом з валами притискують до фрикційного диску 10, переміщуючи їх в осьовому напрямку так, щоб вільні кінці штифтів 5 зайшли в відповідні отвори півмуфти 2, центруючи обидві півмуфти разом з фрикційним диском та валами 6, 8. За допомогою болтів 3 та гайок 4 півмуфти 1, 2 з'єднують між собою. Сили тертя, що виникають в зоні притиску пар півмуфта 1 - фрикційний диск 10 та фрикційний диск 10 - півмуфта 2, зумовлюють появу моменту сил тертя, що дозволяє розвантажити болтове з'єднання півмуфт 1, 2 та штифти 5 при передачі крутного моменту від одного вала до другого (крутний момент передається не лише болтовим з'єднанням півмуфт та штифтами, а й моментом сил тертя пар півмуфти - фрикційний диск) і, тим самим, підвищити довговічність роботи муфти. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Муфта, що містить дві півмуфти, з'єднані між собою болтами та штифтами, яка відрізняється тим, що обладнана фрикційним диском, розташованим між півмуфтами, з можливістю притискання до них. 1 UA 116989 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
