Запобіжна муфта
Номер патенту: 64104
Опубліковано: 25.10.2011
Автори: Малащенко Володимир Володимирович, Малащенко Володимир Олександрович
Формула / Реферат
Запобіжна муфта, що складається з ведучої та веденої півмуфт, виконаних з взаємооберненими пазами, робочі поверхні яких розташовані під кутом α до осі муфти, в яких встановлено кульки, причому на веденій півмуфті встановлено диск і пружину, ведуча півмуфта з'єднана з стаканом, яка відрізняється тим, що пружина розміщена між фланцем стакана і диском, ведуча півмуфта виконана з різьбою на зовнішній поверхні, а стакан - з різьбою на внутрішній поверхні.
Текст

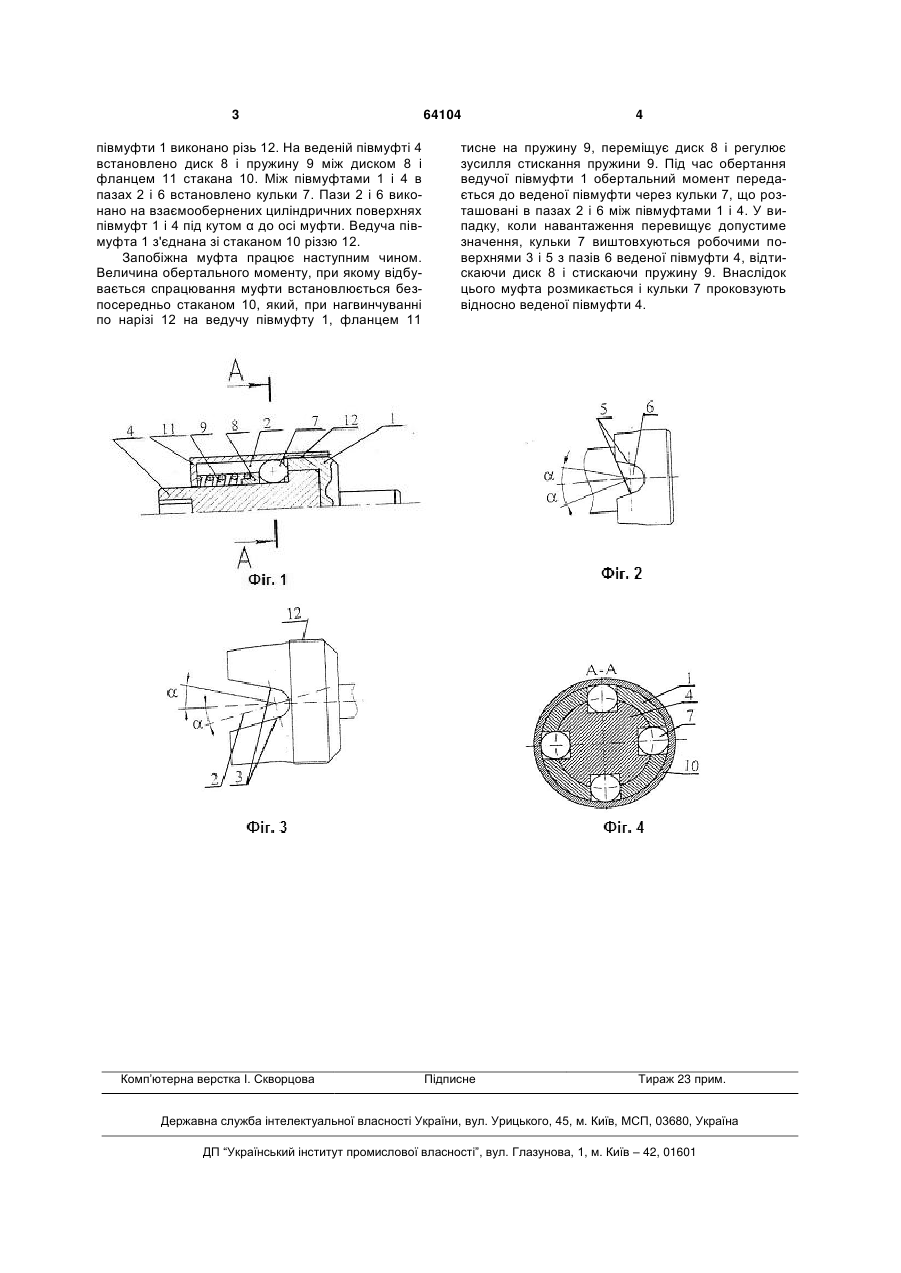

Запобіжна муфта, що складається з ведучої та веденої півмуфт, виконаних з взаємооберненими пазами, робочі поверхні яких розташовані під кутом α до осі муфти, в яких встановлено кульки, причому на веденій півмуфті встановлено диск і пружину, ведуча півмуфта з'єднана з стаканом, яка відрізняється тим, що пружина розміщена між фланцем стакана і диском, ведуча півмуфта виконана з різьбою на зовнішній поверхні, а стакан - з різьбою на внутрішній поверхні. (19) (21) u201104829 (22) 19.04.2011 (24) 25.10.2011 (46) 25.10.2011, Бюл.№ 20, 2011 р. (72) МАЛАЩЕНКО ВОЛОДИМИР ОЛЕКСАНДРОВИЧ, МАЛАЩЕНКО ВОЛОДИМИР ВОЛОДИМИРОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА" 3 півмуфти 1 виконано різь 12. На веденій півмуфті 4 встановлено диск 8 і пружину 9 між диском 8 і фланцем 11 стакана 10. Між півмуфтами 1 і 4 в пазах 2 і 6 встановлено кульки 7. Пази 2 і 6 виконано на взаємообернених циліндричних поверхнях півмуфт 1 і 4 під кутом α до осі муфти. Ведуча півмуфта 1 з'єднана зі стаканом 10 різзю 12. Запобіжна муфта працює наступним чином. Величина обертального моменту, при якому відбувається спрацювання муфти встановлюється безпосередньо стаканом 10, який, при нагвинчуванні по нарізі 12 на ведучу півмуфту 1, фланцем 11 Комп’ютерна верстка І. Скворцова 64104 4 тисне на пружину 9, переміщує диск 8 і регулює зусилля стискання пружини 9. Під час обертання ведучої півмуфти 1 обертальний момент передається до веденої півмуфти через кульки 7, що розташовані в пазах 2 і 6 між півмуфтами 1 і 4. У випадку, коли навантаження перевищує допустиме значення, кульки 7 виштовхуються робочими поверхнями 3 і 5 з пазів 6 веденої півмуфти 4, відтискаючи диск 8 і стискаючи пружину 9. Внаслідок цього муфта розмикається і кульки 7 проковзують відносно веденої півмуфти 4. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSafety clutch
Автори англійськоюMalaschenko Volodymyr Oleksandrovych, Malaschenko Volodymyr Volodymyrovych
Назва патенту російськоюПредохранительная муфта
Автори російськоюМалащенко Владимир Александрович, Малащенко Владимир Владимирович
