Композиція для наповнення шкіряного напівфабрикату

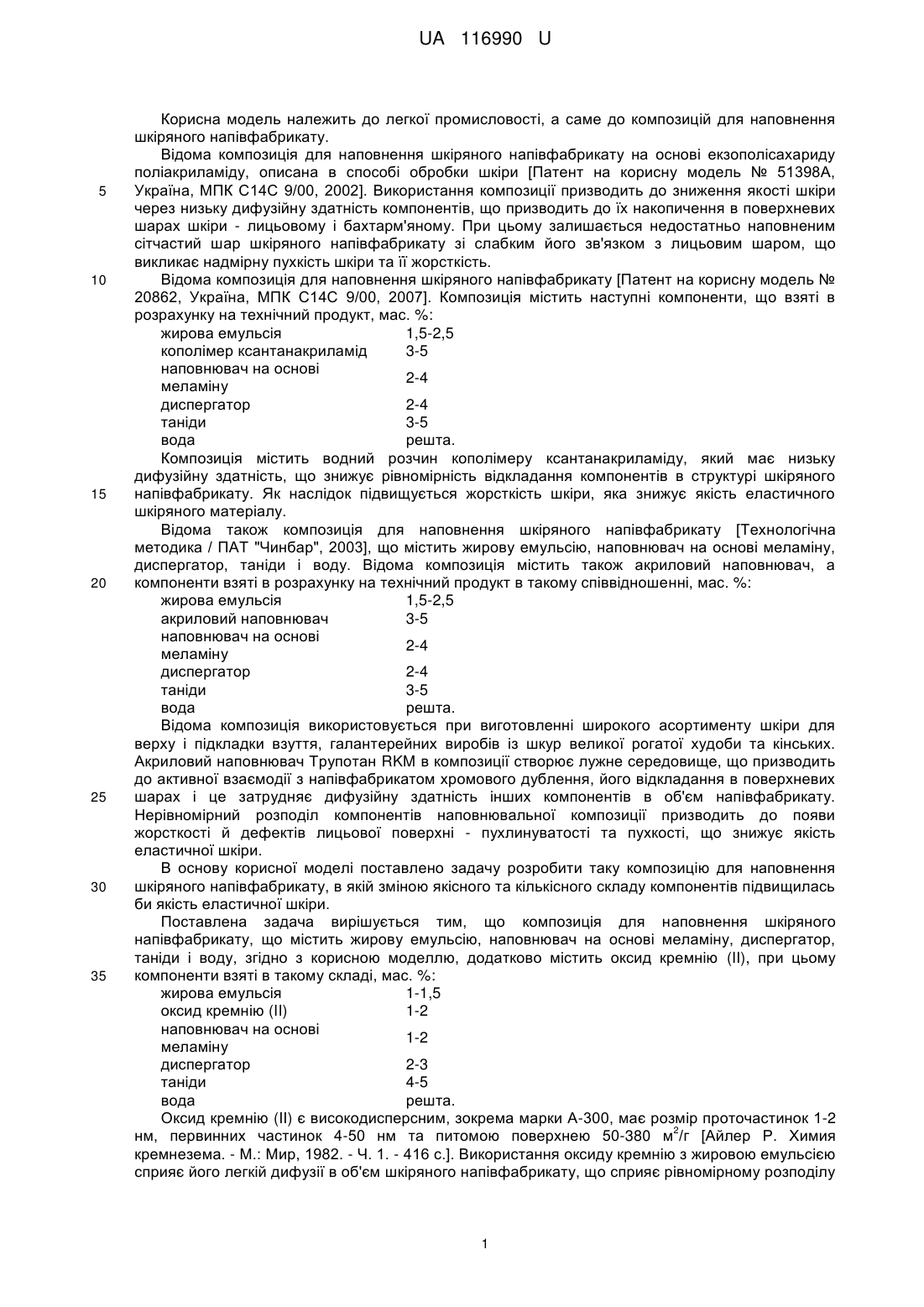

Реферат: Композиція для наповнення шкіряного напівфабрикату містить жирову емульсію, наповнювач на основі меламіну, диспергатор, таніди, воду та додатково оксид кремнію (II). При цьому компоненти взяті в такому складі, мас. %: жирова емульсія 1-1,5 оксид кремнію (II) 1-2 наповнювач на основі меламіну 1-2 диспергатор 2-3 таніди 4-5 вода решта. UA 116990 U (54) КОМПОЗИЦІЯ ДЛЯ НАПОВНЕННЯ ШКІРЯНОГО НАПІВФАБРИКАТУ UA 116990 U UA 116990 U 5 10 15 20 25 30 35 Корисна модель належить до легкої промисловості, а саме до композицій для наповнення шкіряного напівфабрикату. Відома композиція для наповнення шкіряного напівфабрикату на основі екзополісахариду поліакриламіду, описана в способі обробки шкіри [Патент на корисну модель № 51398А, Україна, МПК С14С 9/00, 2002]. Використання композиції призводить до зниження якості шкіри через низьку дифузійну здатність компонентів, що призводить до їх накопичення в поверхневих шарах шкіри - лицьовому і бахтарм'яному. При цьому залишається недостатньо наповненим сітчастий шар шкіряного напівфабрикату зі слабким його зв'язком з лицьовим шаром, що викликає надмірну пухкість шкіри та її жорсткість. Відома композиція для наповнення шкіряного напівфабрикату [Патент на корисну модель № 20862, Україна, МПК С14С 9/00, 2007]. Композиція містить наступні компоненти, що взяті в розрахунку на технічний продукт, мас. %: жирова емульсія 1,5-2,5 кополімер ксантанакриламід 3-5 наповнювач на основі 2-4 меламіну диспергатор 2-4 таніди 3-5 вода решта. Композиція містить водний розчин кополімеру ксантанакриламіду, який має низьку дифузійну здатність, що знижує рівномірність відкладання компонентів в структурі шкіряного напівфабрикату. Як наслідок підвищується жорсткість шкіри, яка знижує якість еластичного шкіряного матеріалу. Відома також композиція для наповнення шкіряного напівфабрикату [Технологічна методика / ПАТ "Чинбар", 2003], що містить жирову емульсію, наповнювач на основі меламіну, диспергатор, таніди і воду. Відома композиція містить також акриловий наповнювач, а компоненти взяті в розрахунку на технічний продукт в такому співвідношенні, мас. %: жирова емульсія 1,5-2,5 акриловий наповнювач 3-5 наповнювач на основі 2-4 меламіну диспергатор 2-4 таніди 3-5 вода решта. Відома композиція використовується при виготовленні широкого асортименту шкіри для верху і підкладки взуття, галантерейних виробів із шкур великої рогатої худоби та кінських. Акриловий наповнювач Трупотан RKM в композиції створює лужне середовище, що призводить до активної взаємодії з напівфабрикатом хромового дублення, його відкладання в поверхневих шарах і це затрудняє дифузійну здатність інших компонентів в об'єм напівфабрикату. Нерівномірний розподіл компонентів наповнювальної композиції призводить до появи жорсткості й дефектів лицьової поверхні - пухлинуватості та пухкості, що знижує якість еластичної шкіри. В основу корисної моделі поставлено задачу розробити таку композицію для наповнення шкіряного напівфабрикату, в якій зміною якісного та кількісного складу компонентів підвищилась би якість еластичної шкіри. Поставлена задача вирішується тим, що композиція для наповнення шкіряного напівфабрикату, що містить жирову емульсію, наповнювач на основі меламіну, диспергатор, таніди і воду, згідно з корисною моделлю, додатково містить оксид кремнію (II), при цьому компоненти взяті в такому складі, мас. %: жирова емульсія 1-1,5 оксид кремнію (II) 1-2 наповнювач на основі 1-2 меламіну диспергатор 2-3 таніди 4-5 вода решта. Оксид кремнію (II) є високодисперсним, зокрема марки А-300, має розмір проточастинок 1-2 2 нм, первинних частинок 4-50 нм та питомою поверхнею 50-380 м /г [Айлер Р. Химия кремнезема. - М.: Мир, 1982. - Ч. 1. - 416 с.]. Використання оксиду кремнію з жировою емульсією сприяє його легкій дифузії в об'єм шкіряного напівфабрикату, що сприяє рівномірному розподілу 1 UA 116990 U 5 10 15 20 в об'ємі напівфабрикату інших компонентів, усуненню пухлинуватості, пухкості та жорсткості шкіри, що забезпечує підвищення якості еластичної шкіри. Зменшення вмісту оксид кремнію (II) в композиції, що заявляється, менше 1 мас. % є недостатнім для рівномірного розподілу наповнювальних компонентів в об'ємі шкіри і, як наслідок, її структурні елементи недостатньо поділяються, що призводить до підвищення жорсткості шкіри. При збільшенні оксид кремнію (II) в композиції понад 2 мас. % - затрудняються дифузійні процеси інших компонентів, що подовжує технологічний процес наповнювання шкіряного напівфабрикату. В таблиці 1 наведені приклади композиційного складу для наповнювання шкіряного напівфабрикату, що заявляється, а в таблиці 2 - основні властивості шкіри, наповненої цими композиціями. Приклади 1-3 визначають оптимальні співвідношення компонентів наповнювальної композиції в заявлених межах, а приклади 4 і 5 - за межами оптимального співвідношення компонентів. Дані, наведені в таблицях, свідчать про те, що шкіри, отримані з використанням композиційного складу, що заявляється (приклади 1-3), сформовані з вищими структурними показниками порівняно з найближчим аналогом. Зокрема вони мають пористість і вищий об'ємний вихід, відповідно на 15-19 і до 9 %, а жорсткість нижчу на 25-28 % порівняно з найближчим аналогом, що свідчить про збереження високого ступеня поділу волокнистої структури шкіри після видалення з неї вологи і підвищення еластичних властивостей щодо шкіряного матеріалу за найближчим аналогом. Таблиця 1 Приклади композиції для наповнювання шкіряного напівфабрикату Компонент Жирова емульсія Трупон DL Оксид кремнію (II) - А-300 Акриловий наповнювач - трупотан RKM Наповнювач на основі меламіну - релуган D Диспергатор трупотан G Таніди квебрахо Вода Вміст компонента, мас. % за прикладами 1 2 3 4 5 1 1,25 1,5 0,5 2 1 1,5 2 0,5 2,5 Найближчий аналог*, мас. % 2 4 1 1,5 2 0,5 2,5 3 2 4 91 2,5 4,5 88,75 3 5 86,5 1,5 3,5 93,5 3,5 5,5 84,0 3 4 84 Примітка. * - матеріали наведені в розрахунку на технічний продукт Таблиця 2 Властивості наповненої шкіри Показник 1 23 23 235 54 26 Межа міцності при розтягуванні, МПа Межа міцності лицьового шару, МПа 3 Об'ємний вихід, см /100 г ГР* Пористість зразків з ділянки поли, % Жорсткість шкіри на ПЖУ-12М, сН Приклад 2 3 4 23 24 19 23 23,5 19 237 241 198 54 56 46 27 27 31 5 21 19 213 47 39 Найближчий аналог 20 20 221 47 36 Примітка. * ГР - голинна речовина 25 Зменшення витрат композиції для наповнювання шкіряного напівфабрикату (приклад 4) веде до зниження всіх показників. При цьому особливо знижується об'ємний вихід і межа міцності шкіри. Підвищення витрат компонентів для наповнювання (приклад 5) супроводжується втратою еластичних властивостей шкір, на що вказує висока жорсткість і знижена межа міцності лицьового шару. 2 UA 116990 U Використання композиції, що заявляється, для наповнення шкіряного напівфабрикату дозволяє отримувати еластичні шкіри підвищеної якості з добре наповненими периферійними ділянками. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Композиція для наповнення шкіряного напівфабрикату, що містить жирову емульсію, наповнювач на основі меламіну, диспергатор, таніди і воду, яка відрізняється тим, що додатково містить оксид кремнію (II), при цьому компоненти взяті в такому складі, мас. %: жирова емульсія 1-1,5 оксид кремнію (II) 1-2 наповнювач на основі меламіну 1-2 диспергатор 2-3 таніди 4-5 вода решта. 10 Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
