Верстат для обробки і оклеювання торцевої поверхні деревних матеріалів

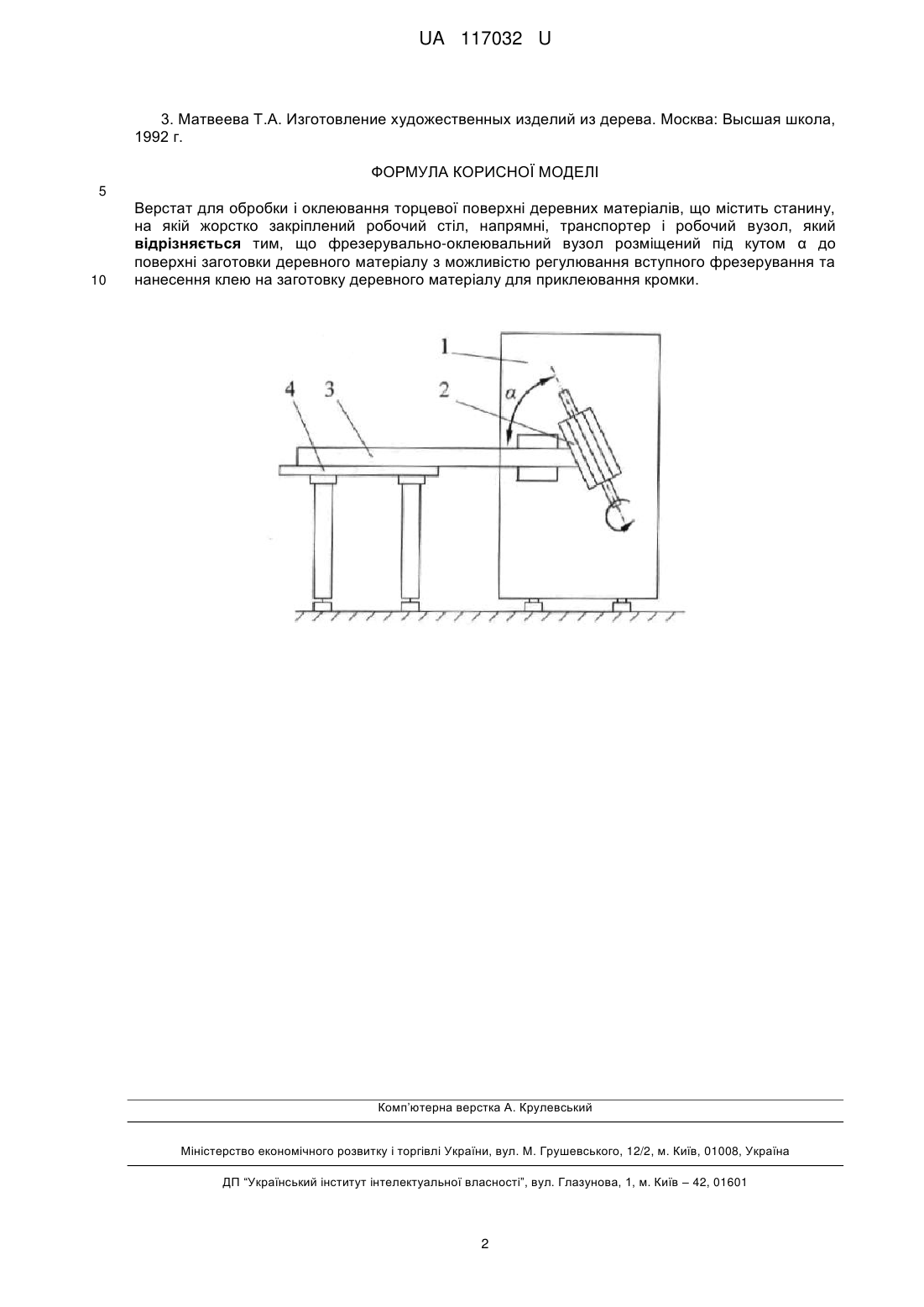

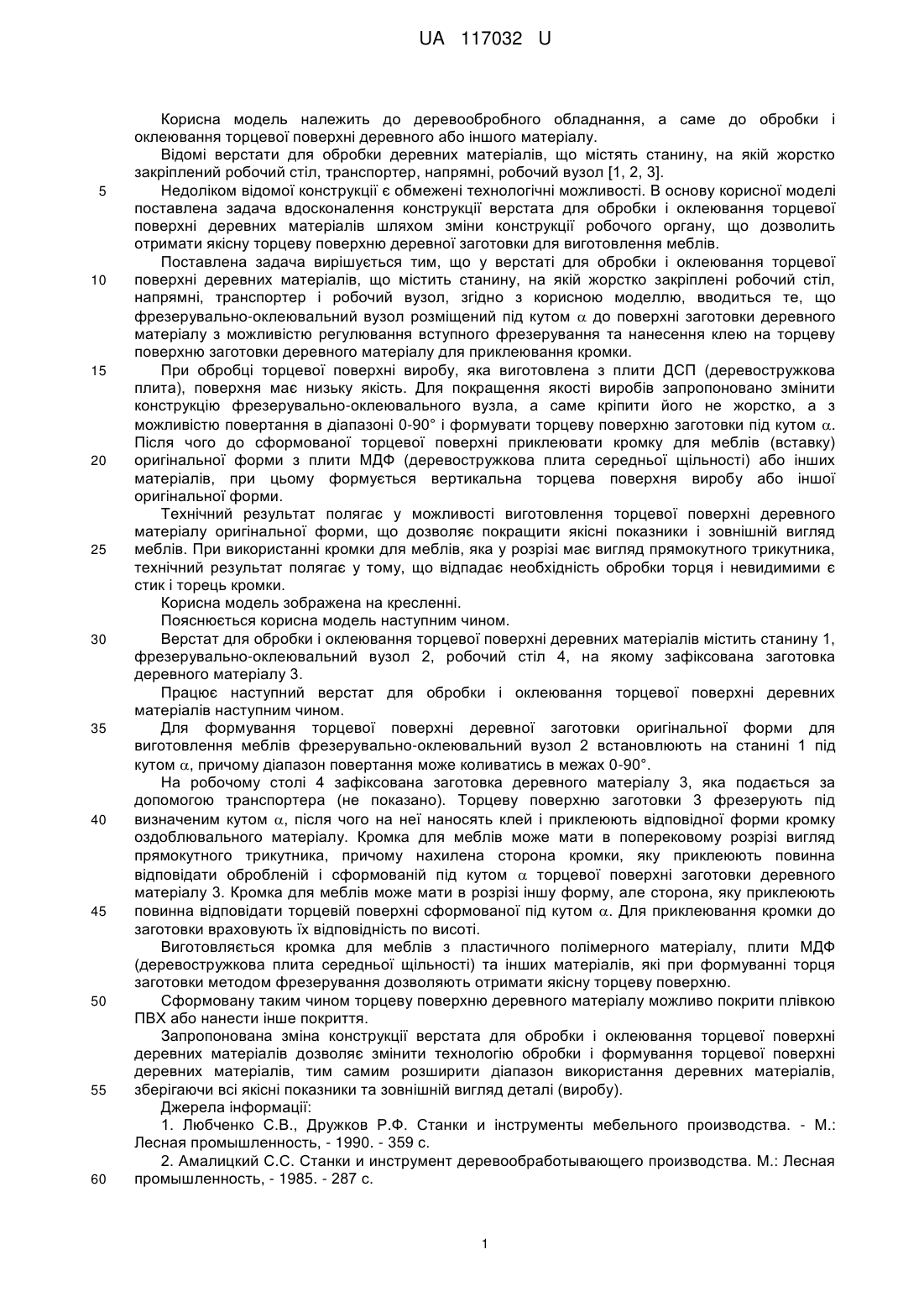

Реферат: UA 117032 U UA 117032 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до деревообробного обладнання, а саме до обробки і оклеювання торцевої поверхні деревного або іншого матеріалу. Відомі верстати для обробки деревних матеріалів, що містять станину, на якій жорстко закріплений робочий стіл, транспортер, напрямні, робочий вузол [1, 2, 3]. Недоліком відомої конструкції є обмежені технологічні можливості. В основу корисної моделі поставлена задача вдосконалення конструкції верстата для обробки і оклеювання торцевої поверхні деревних матеріалів шляхом зміни конструкції робочого органу, що дозволить отримати якісну торцеву поверхню деревної заготовки для виготовлення меблів. Поставлена задача вирішується тим, що у верстаті для обробки і оклеювання торцевої поверхні деревних матеріалів, що містить станину, на якій жорстко закріплені робочий стіл, напрямні, транспортер і робочий вузол, згідно з корисною моделлю, вводиться те, що фрезерувально-оклеювальний вузол розміщений під кутом  до поверхні заготовки деревного матеріалу з можливістю регулювання вступного фрезерування та нанесення клею на торцеву поверхню заготовки деревного матеріалу для приклеювання кромки. При обробці торцевої поверхні виробу, яка виготовлена з плити ДСП (деревостружкова плита), поверхня має низьку якість. Для покращення якості виробів запропоновано змінити конструкцію фрезерувально-оклеювального вузла, а саме кріпити його не жорстко, а з можливістю повертання в діапазоні 0-90° і формувати торцеву поверхню заготовки під кутом . Після чого до сформованої торцевої поверхні приклеювати кромку для меблів (вставку) оригінальної форми з плити МДФ (деревостружкова плита середньої щільності) або інших матеріалів, при цьому формується вертикальна торцева поверхня виробу або іншої оригінальної форми. Технічний результат полягає у можливості виготовлення торцевої поверхні деревного матеріалу оригінальної форми, що дозволяє покращити якісні показники і зовнішній вигляд меблів. При використанні кромки для меблів, яка у розрізі має вигляд прямокутного трикутника, технічний результат полягає у тому, що відпадає необхідність обробки торця і невидимими є стик і торець кромки. Корисна модель зображена на кресленні. Пояснюється корисна модель наступним чином. Верстат для обробки і оклеювання торцевої поверхні деревних матеріалів містить станину 1, фрезерувально-оклеювальний вузол 2, робочий стіл 4, на якому зафіксована заготовка деревного матеріалу 3. Працює наступний верстат для обробки і оклеювання торцевої поверхні деревних матеріалів наступним чином. Для формування торцевої поверхні деревної заготовки оригінальної форми для виготовлення меблів фрезерувально-оклеювальний вузол 2 встановлюють на станині 1 під кутом , причому діапазон повертання може коливатись в межах 0-90°. На робочому столі 4 зафіксована заготовка деревного матеріалу 3, яка подається за допомогою транспортера (не показано). Торцеву поверхню заготовки 3 фрезерують під визначеним кутом , після чого на неї наносять клей і приклеюють відповідної форми кромку оздоблювального матеріалу. Кромка для меблів може мати в поперековому розрізі вигляд прямокутного трикутника, причому нахилена сторона кромки, яку приклеюють повинна відповідати обробленій і сформованій під кутом  торцевої поверхні заготовки деревного матеріалу 3. Кромка для меблів може мати в розрізі іншу форму, але сторона, яку приклеюють повинна відповідати торцевій поверхні сформованої під кутом . Для приклеювання кромки до заготовки враховують їх відповідність по висоті. Виготовляється кромка для меблів з пластичного полімерного матеріалу, плити МДФ (деревостружкова плита середньої щільності) та інших матеріалів, які при формуванні торця заготовки методом фрезерування дозволяють отримати якісну торцеву поверхню. Сформовану таким чином торцеву поверхню деревного матеріалу можливо покрити плівкою ПВХ або нанести інше покриття. Запропонована зміна конструкції верстата для обробки і оклеювання торцевої поверхні деревних матеріалів дозволяє змінити технологію обробки і формування торцевої поверхні деревних матеріалів, тим самим розширити діапазон використання деревних матеріалів, зберігаючи всі якісні показники та зовнішній вигляд деталі (виробу). Джерела інформації: 1. Любченко С.В., Дружков Р.Ф. Станки и інструменты мебельного производства. - Μ.: Лесная промышленность, - 1990. - 359 с. 2. Амалицкий С.С. Станки и инструмент деревообработывающего производства. М.: Лесная промышленность, - 1985. - 287 с. 1 UA 117032 U 3. Матвеева Т.А. Изготовление художественных изделий из дерева. Москва: Высшая школа, 1992 г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Верстат для обробки і оклеювання торцевої поверхні деревних матеріалів, що містить станину, на якій жорстко закріплений робочий стіл, напрямні, транспортер і робочий вузол, який відрізняється тим, що фрезерувально-оклеювальний вузол розміщений під кутом α до поверхні заготовки деревного матеріалу з можливістю регулювання вступного фрезерування та нанесення клею на заготовку деревного матеріалу для приклеювання кромки. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
