Пляшка для рідини

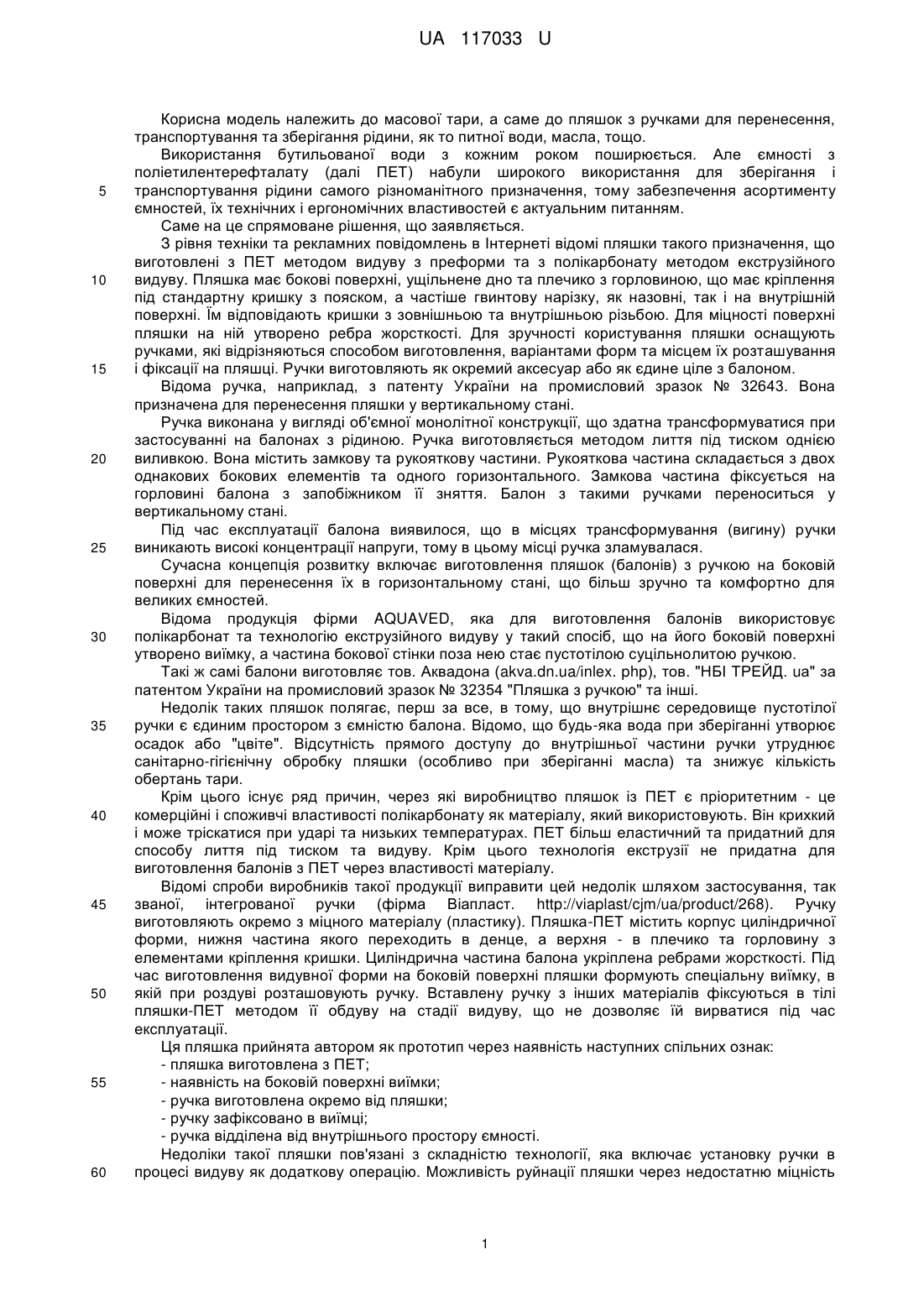

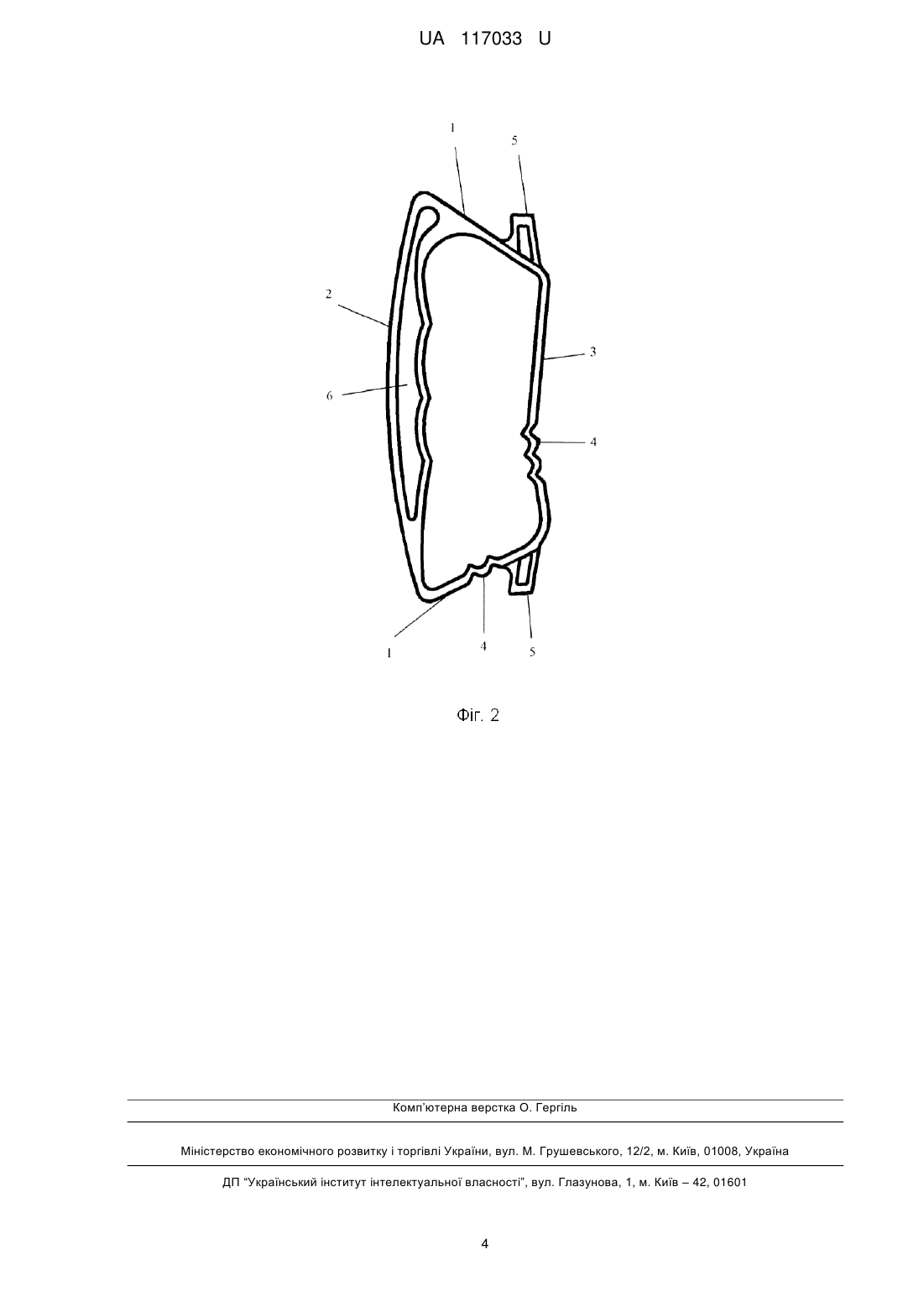

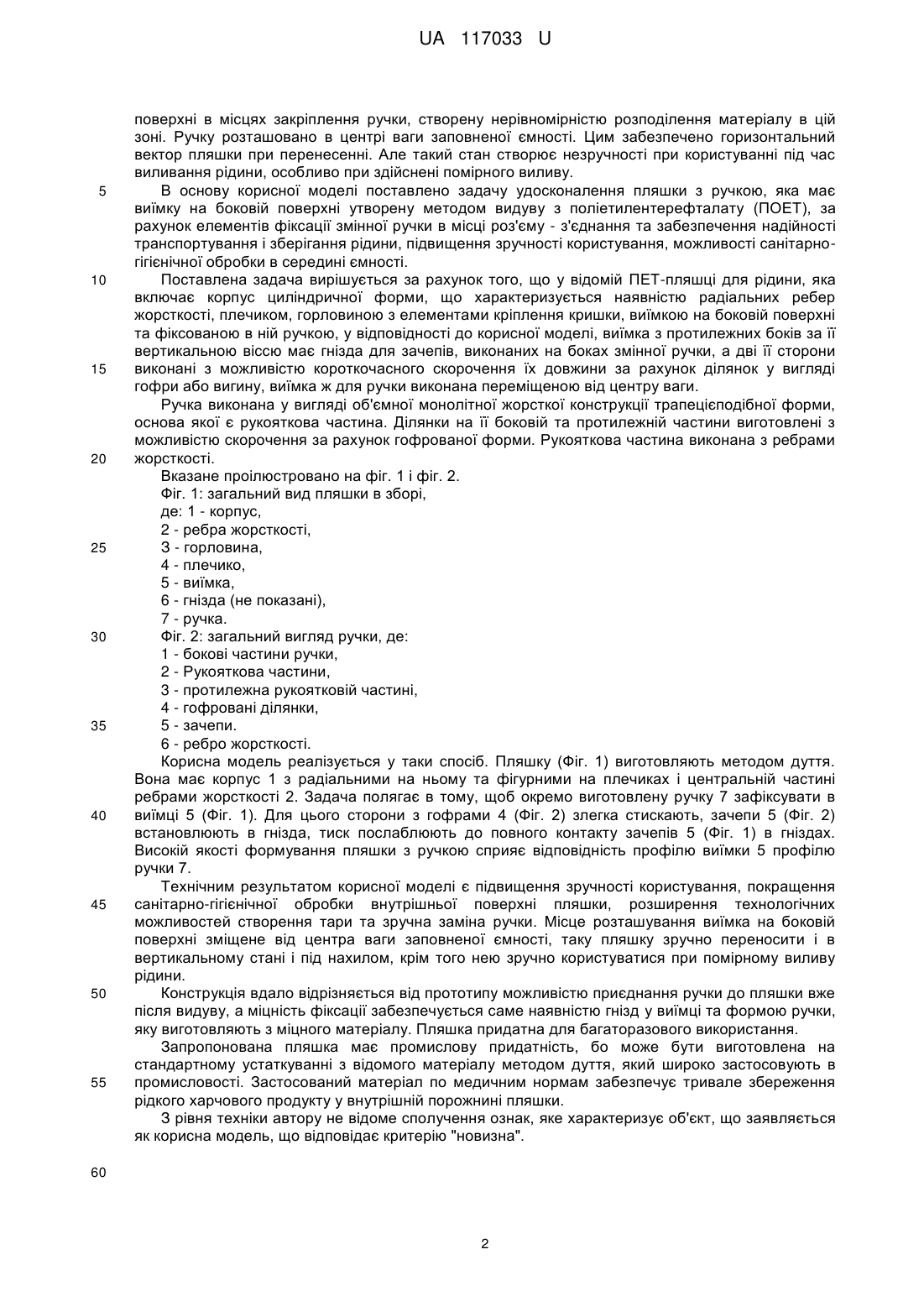

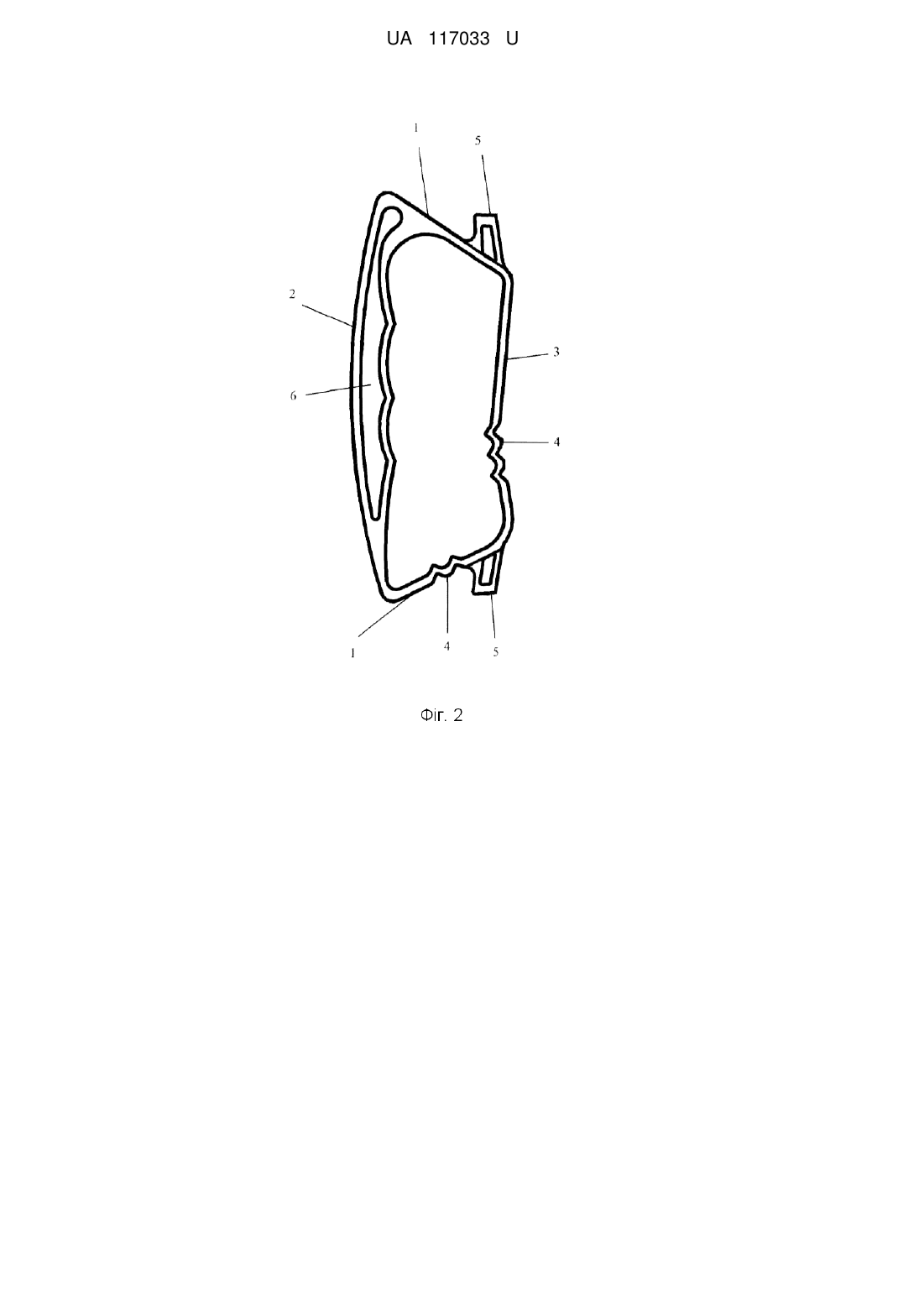

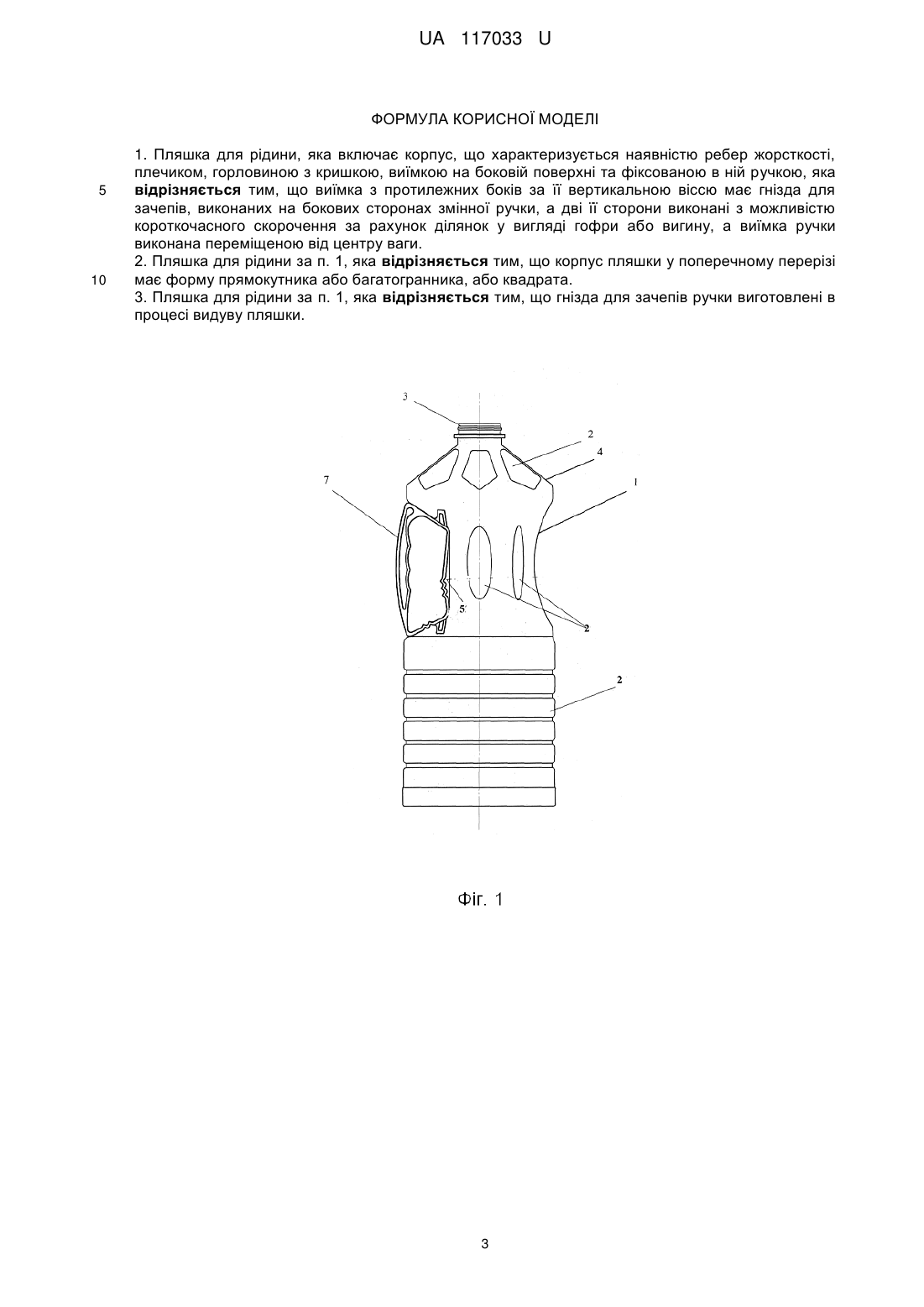

Реферат: UA 117033 U UA 117033 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до масової тари, а саме до пляшок з ручками для перенесення, транспортування та зберігання рідини, як то питної води, масла, тощо. Використання бутильованої води з кожним роком поширюється. Але ємності з поліетилентерефталату (далі ПЕТ) набули широкого використання для зберігання і транспортування рідини самого різноманітного призначення, тому забезпечення асортименту ємностей, їх технічних і ергономічних властивостей є актуальним питанням. Саме на це спрямоване рішення, що заявляється. З рівня техніки та рекламних повідомлень в Інтернеті відомі пляшки такого призначення, що виготовлені з ПЕТ методом видуву з преформи та з полікарбонату методом екструзійного видуву. Пляшка має бокові поверхні, ущільнене дно та плечико з горловиною, що має кріплення під стандартну кришку з пояском, а частіше гвинтову нарізку, як назовні, так і на внутрішній поверхні. Їм відповідають кришки з зовнішньою та внутрішньою різьбою. Для міцності поверхні пляшки на ній утворено ребра жорсткості. Для зручності користування пляшки оснащують ручками, які відрізняються способом виготовлення, варіантами форм та місцем їх розташування і фіксації на пляшці. Ручки виготовляють як окремий аксесуар або як єдине ціле з балоном. Відома ручка, наприклад, з патенту України на промисловий зразок № 32643. Вона призначена для перенесення пляшки у вертикальному стані. Ручка виконана у вигляді об'ємної монолітної конструкції, що здатна трансформуватися при застосуванні на балонах з рідиною. Ручка виготовляється методом лиття під тиском однією виливкою. Вона містить замкову та рукояткову частини. Рукояткова частина складається з двох однакових бокових елементів та одного горизонтального. Замкова частина фіксується на горловині балона з запобіжником її зняття. Балон з такими ручками переноситься у вертикальному стані. Під час експлуатації балона виявилося, що в місцях трансформування (вигину) ручки виникають високі концентрації напруги, тому в цьому місці ручка зламувалася. Сучасна концепція розвитку включає виготовлення пляшок (балонів) з ручкою на боковій поверхні для перенесення їх в горизонтальному стані, що більш зручно та комфортно для великих ємностей. Відома продукція фірми AQUAVED, яка для виготовлення балонів використовує полікарбонат та технологію екструзійного видуву у такий спосіб, що на його боковій поверхні утворено виїмку, а частина бокової стінки поза нею стає пустотілою суцільнолитою ручкою. Такі ж самі балони виготовляє тов. Аквадона (akva.dn.ua/inlex. php), тов. "НБІ ТРЕЙД. uа" за патентом України на промисловий зразок № 32354 "Пляшка з ручкою" та інші. Недолік таких пляшок полягає, перш за все, в тому, що внутрішнє середовище пустотілої ручки є єдиним простором з ємністю балона. Відомо, що будь-яка вода при зберіганні утворює осадок або "цвіте". Відсутність прямого доступу до внутрішньої частини ручки утруднює санітарно-гігієнічну обробку пляшки (особливо при зберіганні масла) та знижує кількість обертань тари. Крім цього існує ряд причин, через які виробництво пляшок із ПЕТ є пріоритетним - це комерційні і споживчі властивості полікарбонату як матеріалу, який використовують. Він крихкий і може тріскатися при ударі та низьких температурах. ПЕТ більш еластичний та придатний для способу лиття під тиском та видуву. Крім цього технологія екструзії не придатна для виготовлення балонів з ПЕТ через властивості матеріалу. Відомі спроби виробників такої продукції виправити цей недолік шляхом застосування, так званої, інтегрованої ручки (фірма Віапласт. http://viaplast/cjm/ua/product/268). Ручку виготовляють окремо з міцного матеріалу (пластику). Пляшка-ПЕТ містить корпус циліндричної форми, нижня частина якого переходить в денце, а верхня - в плечико та горловину з елементами кріплення кришки. Циліндрична частина балона укріплена ребрами жорсткості. Під час виготовлення видувної форми на боковій поверхні пляшки формують спеціальну виїмку, в якій при роздуві розташовують ручку. Вставлену ручку з інших матеріалів фіксуються в тілі пляшки-ПЕТ методом її обдуву на стадії видуву, що не дозволяє їй вирватися під час експлуатації. Ця пляшка прийнята автором як прототип через наявність наступних спільних ознак: - пляшка виготовлена з ПЕТ; - наявність на боковій поверхні виїмки; - ручка виготовлена окремо від пляшки; - ручку зафіксовано в виїмці; - ручка відділена від внутрішнього простору ємності. Недоліки такої пляшки пов'язані з складністю технології, яка включає установку ручки в процесі видуву як додаткову операцію. Можливість руйнації пляшки через недостатню міцність 1 UA 117033 U 5 10 15 20 25 30 35 40 45 50 55 поверхні в місцях закріплення ручки, створену нерівномірністю розподілення матеріалу в цій зоні. Ручку розташовано в центрі ваги заповненої ємності. Цим забезпечено горизонтальний вектор пляшки при перенесенні. Але такий стан створює незручності при користуванні під час виливання рідини, особливо при здійснені помірного виливу. В основу корисної моделі поставлено задачу удосконалення пляшки з ручкою, яка має виїмку на боковій поверхні утворену методом видуву з поліетилентерефталату (ПОЕТ), за рахунок елементів фіксації змінної ручки в місці роз'єму - з'єднання та забезпечення надійності транспортування і зберігання рідини, підвищення зручності користування, можливості санітарногігієнічної обробки в середині ємності. Поставлена задача вирішується за рахунок того, що у відомій ПЕТ-пляшці для рідини, яка включає корпус циліндричної форми, що характеризується наявністю радіальних ребер жорсткості, плечиком, горловиною з елементами кріплення кришки, виїмкою на боковій поверхні та фіксованою в ній ручкою, у відповідності до корисної моделі, виїмка з протилежних боків за її вертикальною віссю має гнізда для зачепів, виконаних на боках змінної ручки, а дві її сторони виконані з можливістю короткочасного скорочення їх довжини за рахунок ділянок у вигляді гофри або вигину, виїмка ж для ручки виконана переміщеною від центру ваги. Ручка виконана у вигляді об'ємної монолітної жорсткої конструкції трапецієподібної форми, основа якої є рукояткова частина. Ділянки на її боковій та протилежній частини виготовлені з можливістю скорочення за рахунок гофрованої форми. Рукояткова частина виконана з ребрами жорсткості. Вказане проілюстровано на фіг. 1 і фіг. 2. Фіг. 1: загальний вид пляшки в зборі, де: 1 - корпус, 2 - ребра жорсткості, З - горловина, 4 - плечико, 5 - виїмка, 6 - гнізда (не показані), 7 - ручка. Фіг. 2: загальний вигляд ручки, де: 1 - бокові частини ручки, 2 - Рукояткова частини, 3 - протилежна рукоятковій частині, 4 - гофровані ділянки, 5 - зачепи. 6 - ребро жорсткості. Корисна модель реалізується у таки спосіб. Пляшку (Фіг. 1) виготовляють методом дуття. Вона має корпус 1 з радіальними на ньому та фігурними на плечиках і центральній частині ребрами жорсткості 2. Задача полягає в тому, щоб окремо виготовлену ручку 7 зафіксувати в виїмці 5 (Фіг. 1). Для цього сторони з гофрами 4 (Фіг. 2) злегка стискають, зачепи 5 (Фіг. 2) встановлюють в гнізда, тиск послаблюють до повного контакту зачепів 5 (Фіг. 1) в гніздах. Високій якості формування пляшки з ручкою сприяє відповідність профілю виїмки 5 профілю ручки 7. Технічним результатом корисної моделі є підвищення зручності користування, покращення санітарно-гігієнічної обробки внутрішньої поверхні пляшки, розширення технологічних можливостей створення тари та зручна заміна ручки. Місце розташування виїмка на боковій поверхні зміщене від центра ваги заповненої ємності, таку пляшку зручно переносити і в вертикальному стані і під нахилом, крім того нею зручно користуватися при помірному виливу рідини. Конструкція вдало відрізняється від прототипу можливістю приєднання ручки до пляшки вже після видуву, а міцність фіксації забезпечується саме наявністю гнізд у виїмці та формою ручки, яку виготовляють з міцного матеріалу. Пляшка придатна для багаторазового використання. Запропонована пляшка має промислову придатність, бо може бути виготовлена на стандартному устаткуванні з відомого матеріалу методом дуття, який широко застосовують в промисловості. Застосований матеріал по медичним нормам забезпечує тривале збереження рідкого харчового продукту у внутрішній порожнині пляшки. З рівня техніки автору не відоме сполучення ознак, яке характеризує об'єкт, що заявляється як корисна модель, що відповідає критерію "новизна". 60 2 UA 117033 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Пляшка для рідини, яка включає корпус, що характеризується наявністю ребер жорсткості, плечиком, горловиною з кришкою, виїмкою на боковій поверхні та фіксованою в ній ручкою, яка відрізняється тим, що виїмка з протилежних боків за її вертикальною віссю має гнізда для зачепів, виконаних на бокових сторонах змінної ручки, а дві її сторони виконані з можливістю короткочасного скорочення за рахунок ділянок у вигляді гофри або вигину, а виїмка ручки виконана переміщеною від центру ваги. 2. Пляшка для рідини за п. 1, яка відрізняється тим, що корпус пляшки у поперечному перерізі має форму прямокутника або багатогранника, або квадрата. 3. Пляшка для рідини за п. 1, яка відрізняється тим, що гнізда для зачепів ручки виготовлені в процесі видуву пляшки. 3 UA 117033 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
