Голка для тимпанопункції

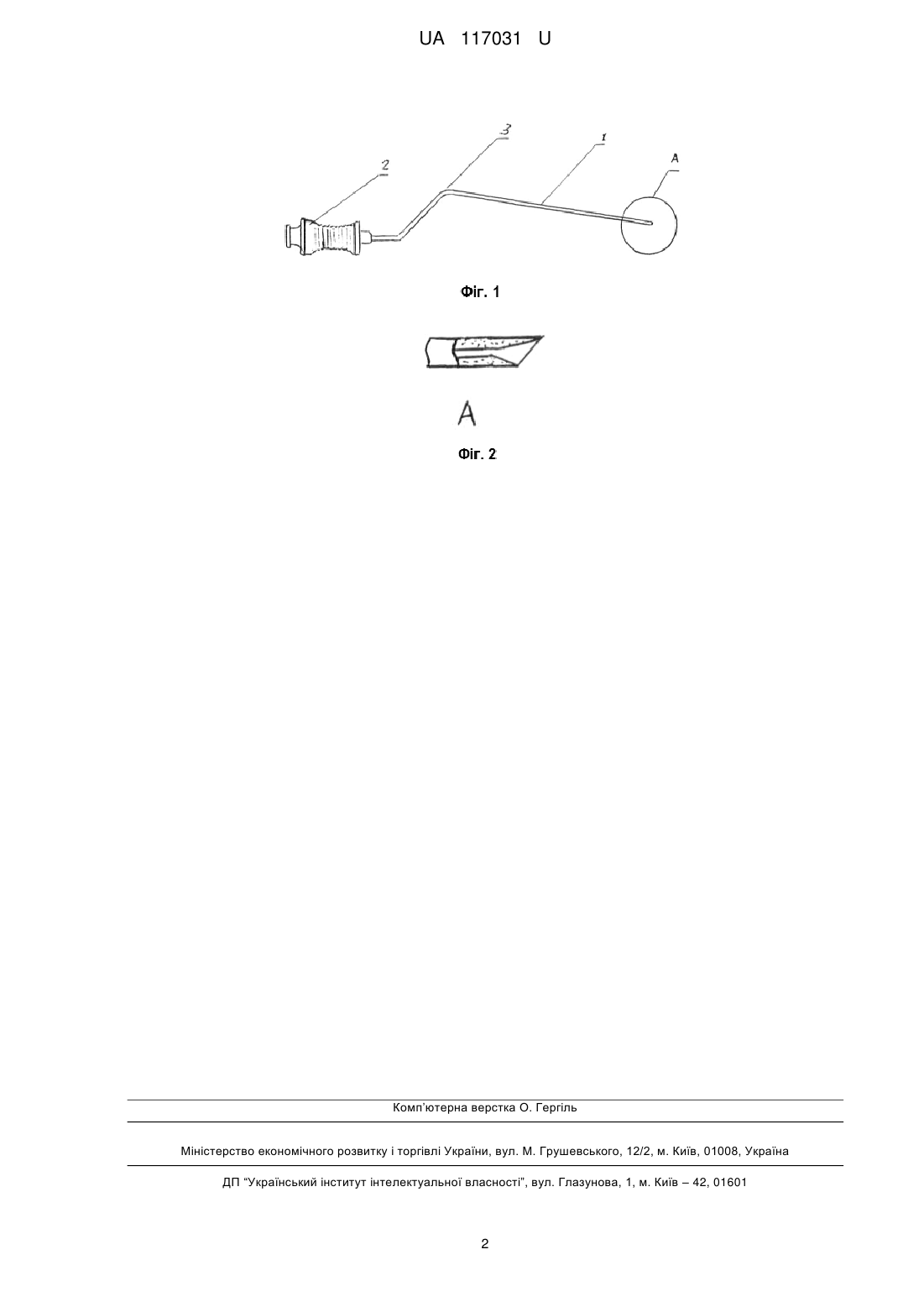

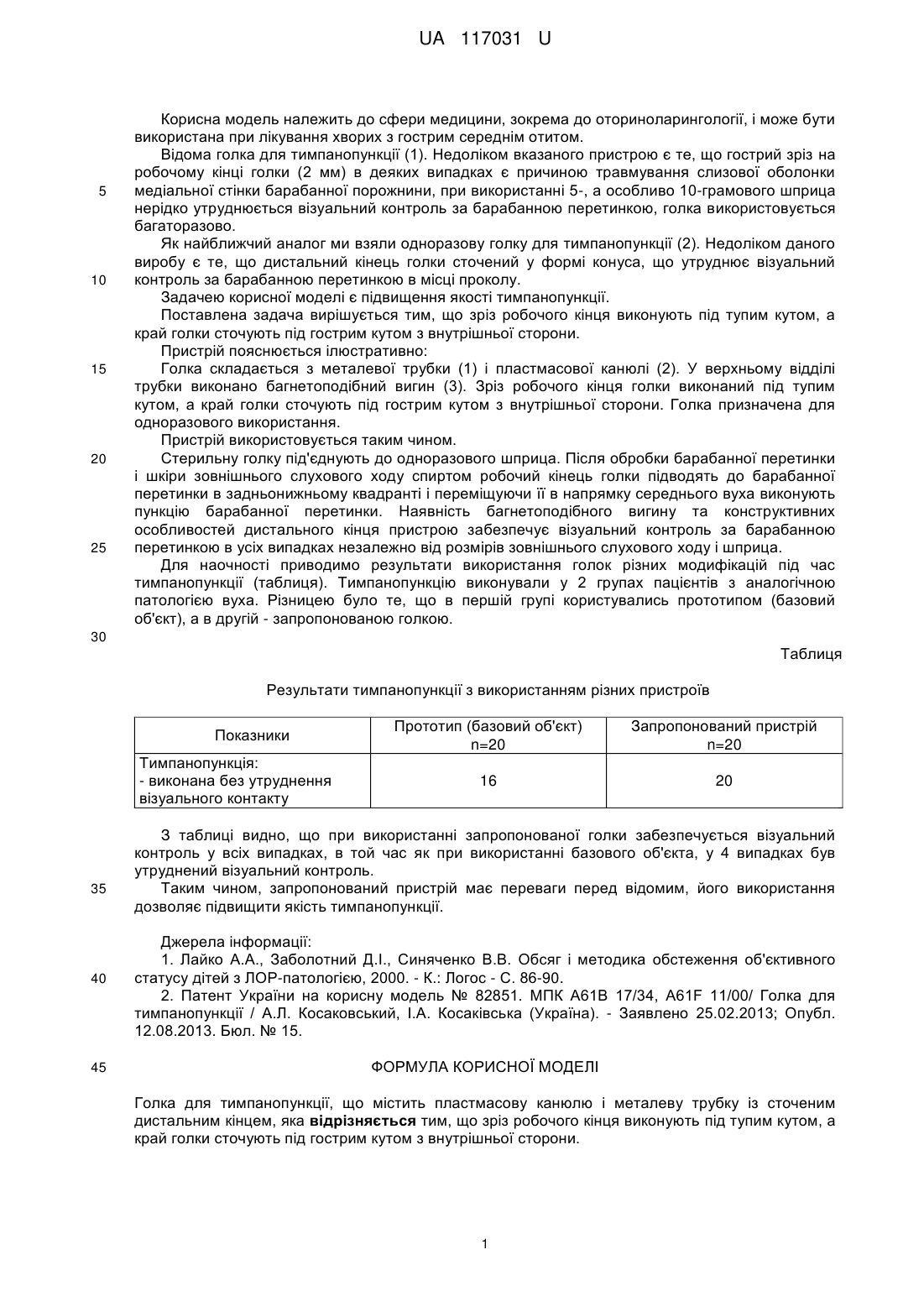

Реферат: Голка для тимпанопункції містить пластмасову канюлю і металеву трубку із сточеним дистальним кінцем. Зріз робочого кінця виконують під тупим кутом, а край голки сточують під гострим кутом з внутрішньої сторони. UA 117031 U (54) ГОЛКА ДЛЯ ТИМПАНОПУНКЦІЇ UA 117031 U UA 117031 U 5 10 15 20 25 Корисна модель належить до сфери медицини, зокрема до оториноларингології, і може бути використана при лікування хворих з гострим середнім отитом. Відома голка для тимпанопункції (1). Недоліком вказаного пристрою є те, що гострий зріз на робочому кінці голки (2 мм) в деяких випадках є причиною травмування слизової оболонки медіальної стінки барабанної порожнини, при використанні 5-, а особливо 10-грамового шприца нерідко утруднюється візуальний контроль за барабанною перетинкою, голка використовується багаторазово. Як найближчий аналог ми взяли одноразову голку для тимпанопункції (2). Недоліком даного виробу є те, що дистальний кінець голки сточений у формі конуса, що утруднює візуальний контроль за барабанною перетинкою в місці проколу. Задачею корисної моделі є підвищення якості тимпанопункції. Поставлена задача вирішується тим, що зріз робочого кінця виконують під тупим кутом, а край голки сточують під гострим кутом з внутрішньої сторони. Пристрій пояснюється ілюстративно: Голка складається з металевої трубки (1) і пластмасової канюлі (2). У верхньому відділі трубки виконано багнетоподібний вигин (3). Зріз робочого кінця голки виконаний під тупим кутом, а край голки сточують під гострим кутом з внутрішньої сторони. Голка призначена для одноразового використання. Пристрій використовується таким чином. Стерильну голку під'єднують до одноразового шприца. Після обробки барабанної перетинки і шкіри зовнішнього слухового ходу спиртом робочий кінець голки підводять до барабанної перетинки в задньонижньому квадранті і переміщуючи її в напрямку середнього вуха виконують пункцію барабанної перетинки. Наявність багнетоподібного вигину та конструктивних особливостей дистального кінця пристрою забезпечує візуальний контроль за барабанною перетинкою в усіх випадках незалежно від розмірів зовнішнього слухового ходу і шприца. Для наочності приводимо результати використання голок різних модифікацій під час тимпанопункції (таблиця). Тимпанопункцію виконували у 2 групах пацієнтів з аналогічною патологією вуха. Різницею було те, що в першій групі користувались прототипом (базовий об'єкт), а в другій - запропонованою голкою. 30 Таблиця Результати тимпанопункції з використанням різних пристроїв Показники Тимпанопункція: - виконана без утруднення візуального контакту 35 40 45 Прототип (базовий об'єкт) n=20 Запропонований пристрій n=20 16 20 З таблиці видно, що при використанні запропонованої голки забезпечується візуальний контроль у всіх випадках, в той час як при використанні базового об'єкта, у 4 випадках був утруднений візуальний контроль. Таким чином, запропонований пристрій має переваги перед відомим, його використання дозволяє підвищити якість тимпанопункції. Джерела інформації: 1. Лайко А.А., Заболотний Д.І., Синяченко В.В. Обсяг і методика обстеження об'єктивного статусу дітей з ЛОР-патологією, 2000. - К.: Логос - С. 86-90. 2. Патент України на корисну модель № 82851. МПК А61В 17/34, A61F 11/00/ Голка для тимпанопункції / А.Л. Косаковський, І.А. Косаківська (Україна). - Заявлено 25.02.2013; Опубл. 12.08.2013. Бюл. № 15. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Голка для тимпанопункції, що містить пластмасову канюлю і металеву трубку із сточеним дистальним кінцем, яка відрізняється тим, що зріз робочого кінця виконують під тупим кутом, а край голки сточують під гострим кутом з внутрішньої сторони. 1 UA 117031 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
