Ножиці діелектричні

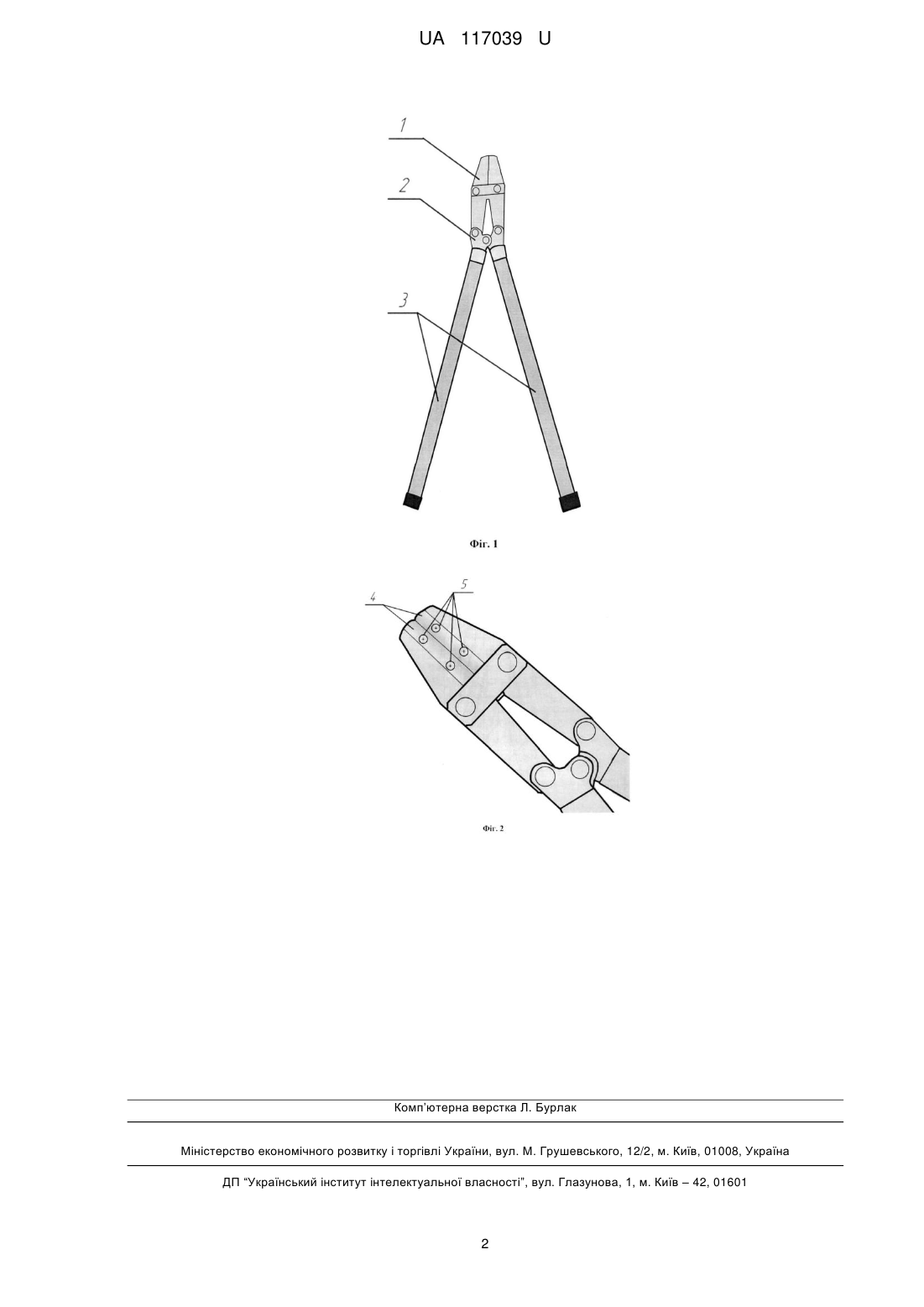

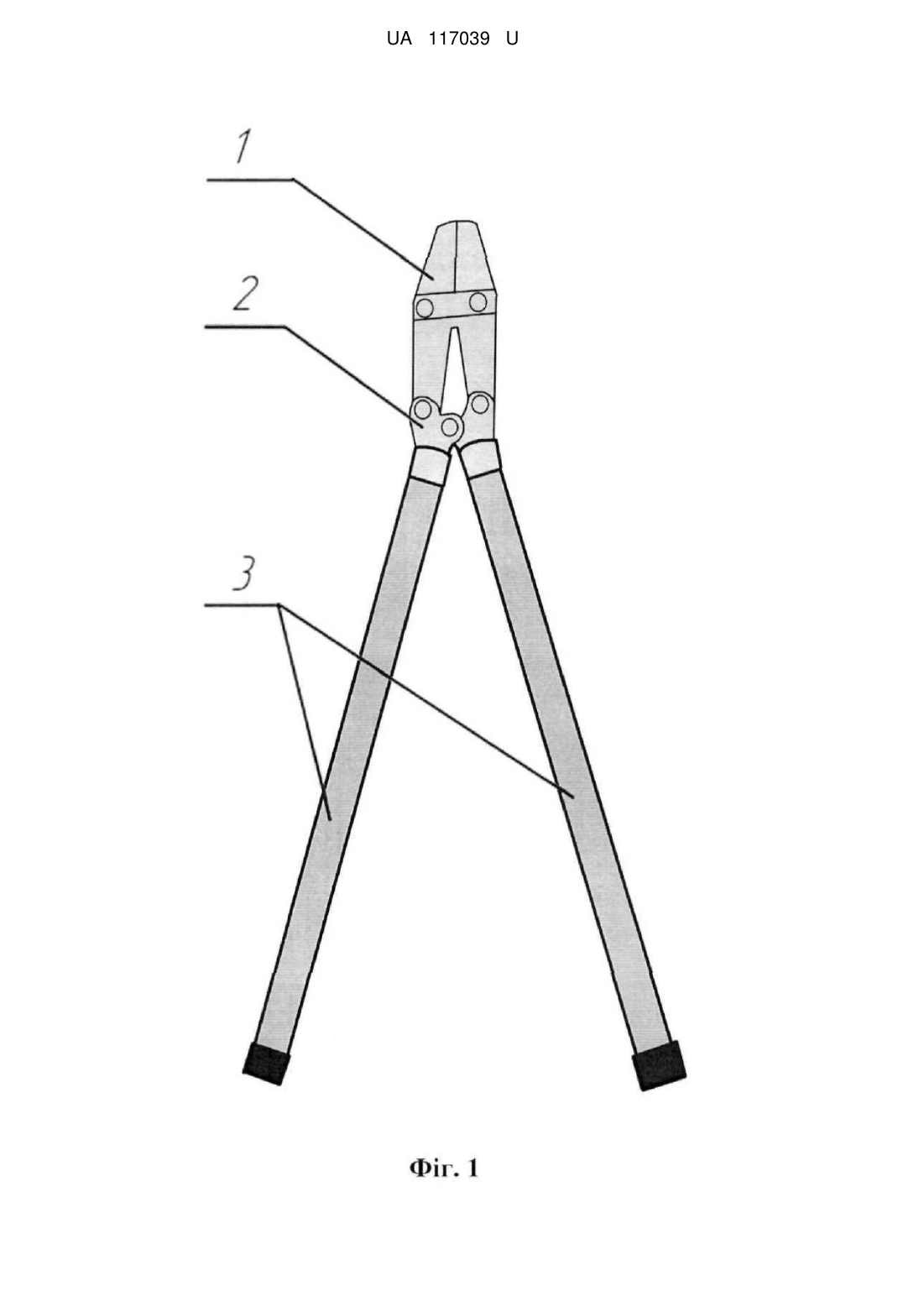

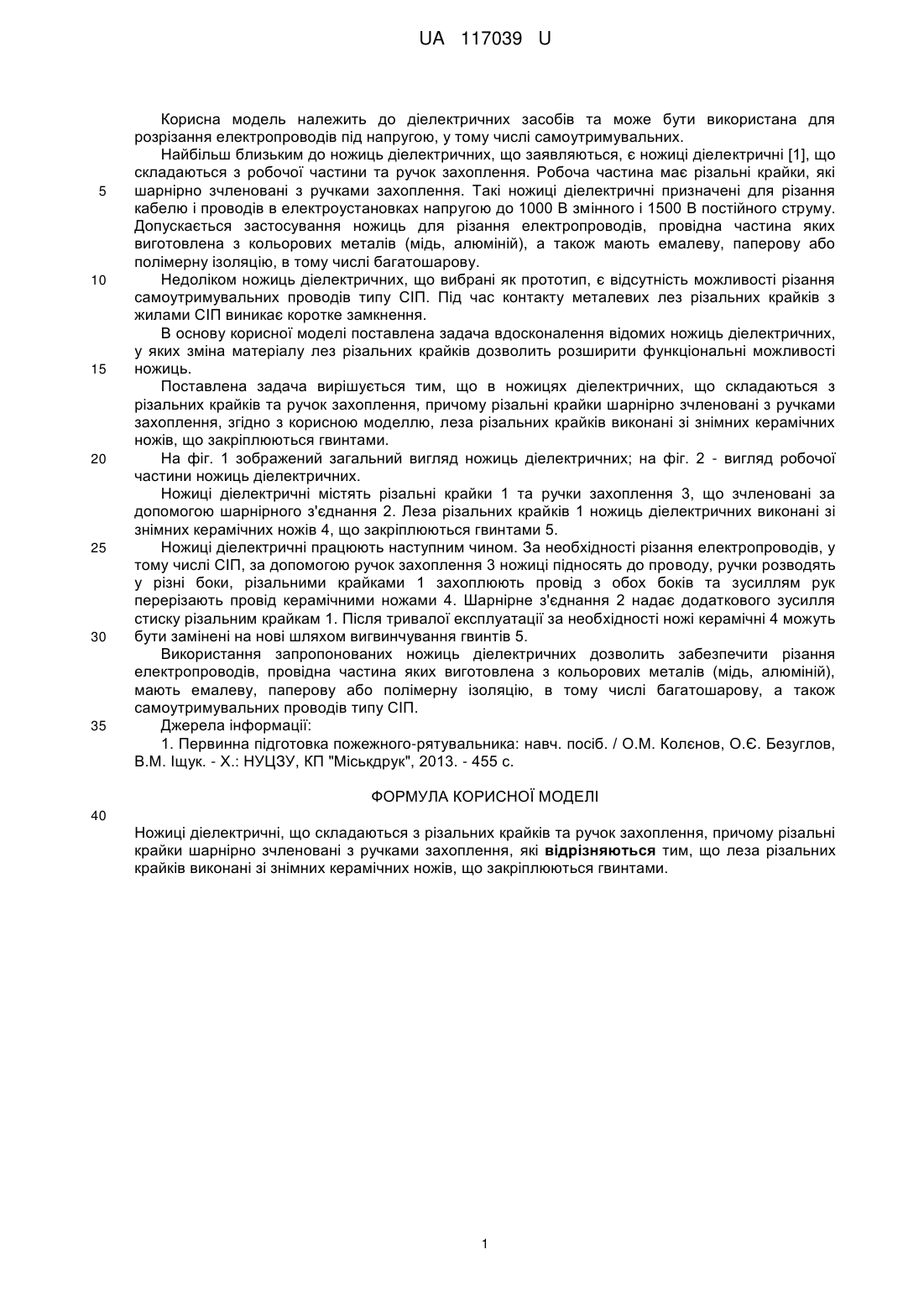

Реферат: Ножиці діелектричні складаються з різальних крайків та ручок захоплення, причому різальні крайки шарнірно зчленовані з ручками захоплення. Леза різальних крайків виконані зі знімних керамічних ножів, що закріплюються гвинтами. UA 117039 U (54) НОЖИЦІ ДІЕЛЕКТРИЧНІ UA 117039 U UA 117039 U 5 10 15 20 25 30 35 Корисна модель належить до діелектричних засобів та може бути використана для розрізання електропроводів під напругою, у тому числі самоутримувальних. Найбільш близьким до ножиць діелектричних, що заявляються, є ножиці діелектричні [1], що складаються з робочої частини та ручок захоплення. Робоча частина має різальні крайки, які шарнірно зчленовані з ручками захоплення. Такі ножиці діелектричні призначені для різання кабелю і проводів в електроустановках напругою до 1000 В змінного і 1500 В постійного струму. Допускається застосування ножиць для різання електропроводів, провідна частина яких виготовлена з кольорових металів (мідь, алюміній), а також мають емалеву, паперову або полімерну ізоляцію, в тому числі багатошарову. Недоліком ножиць діелектричних, що вибрані як прототип, є відсутність можливості різання самоутримувальних проводів типу СІП. Під час контакту металевих лез різальних крайків з жилами СІП виникає коротке замкнення. В основу корисної моделі поставлена задача вдосконалення відомих ножиць діелектричних, у яких зміна матеріалу лез різальних крайків дозволить розширити функціональні можливості ножиць. Поставлена задача вирішується тим, що в ножицях діелектричних, що складаються з різальних крайків та ручок захоплення, причому різальні крайки шарнірно зчленовані з ручками захоплення, згідно з корисною моделлю, леза різальних крайків виконані зі знімних керамічних ножів, що закріплюються гвинтами. На фіг. 1 зображений загальний вигляд ножиць діелектричних; на фіг. 2 - вигляд робочої частини ножиць діелектричних. Ножиці діелектричні містять різальні крайки 1 та ручки захоплення 3, що зчленовані за допомогою шарнірного з'єднання 2. Леза різальних крайків 1 ножиць діелектричних виконані зі знімних керамічних ножів 4, що закріплюються гвинтами 5. Ножиці діелектричні працюють наступним чином. За необхідності різання електропроводів, у тому числі СІП, за допомогою ручок захоплення 3 ножиці підносять до проводу, ручки розводять у різні боки, різальними крайками 1 захоплюють провід з обох боків та зусиллям рук перерізають провід керамічними ножами 4. Шарнірне з'єднання 2 надає додаткового зусилля стиску різальним крайкам 1. Після тривалої експлуатації за необхідності ножі керамічні 4 можуть бути замінені на нові шляхом вигвинчування гвинтів 5. Використання запропонованих ножиць діелектричних дозволить забезпечити різання електропроводів, провідна частина яких виготовлена з кольорових металів (мідь, алюміній), мають емалеву, паперову або полімерну ізоляцію, в тому числі багатошарову, а також самоутримувальних проводів типу СІП. Джерела інформації: 1. Первинна підготовка пожежного-рятувальника: навч. посіб. / О.М. Колєнов, О.Є. Безуглов, В.М. Іщук. - X.: НУЦЗУ, КП "Міськдрук", 2013. - 455 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Ножиці діелектричні, що складаються з різальних крайків та ручок захоплення, причому різальні крайки шарнірно зчленовані з ручками захоплення, які відрізняються тим, що леза різальних крайків виконані зі знімних керамічних ножів, що закріплюються гвинтами. 1 UA 117039 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
