Ножиці для різання прокату

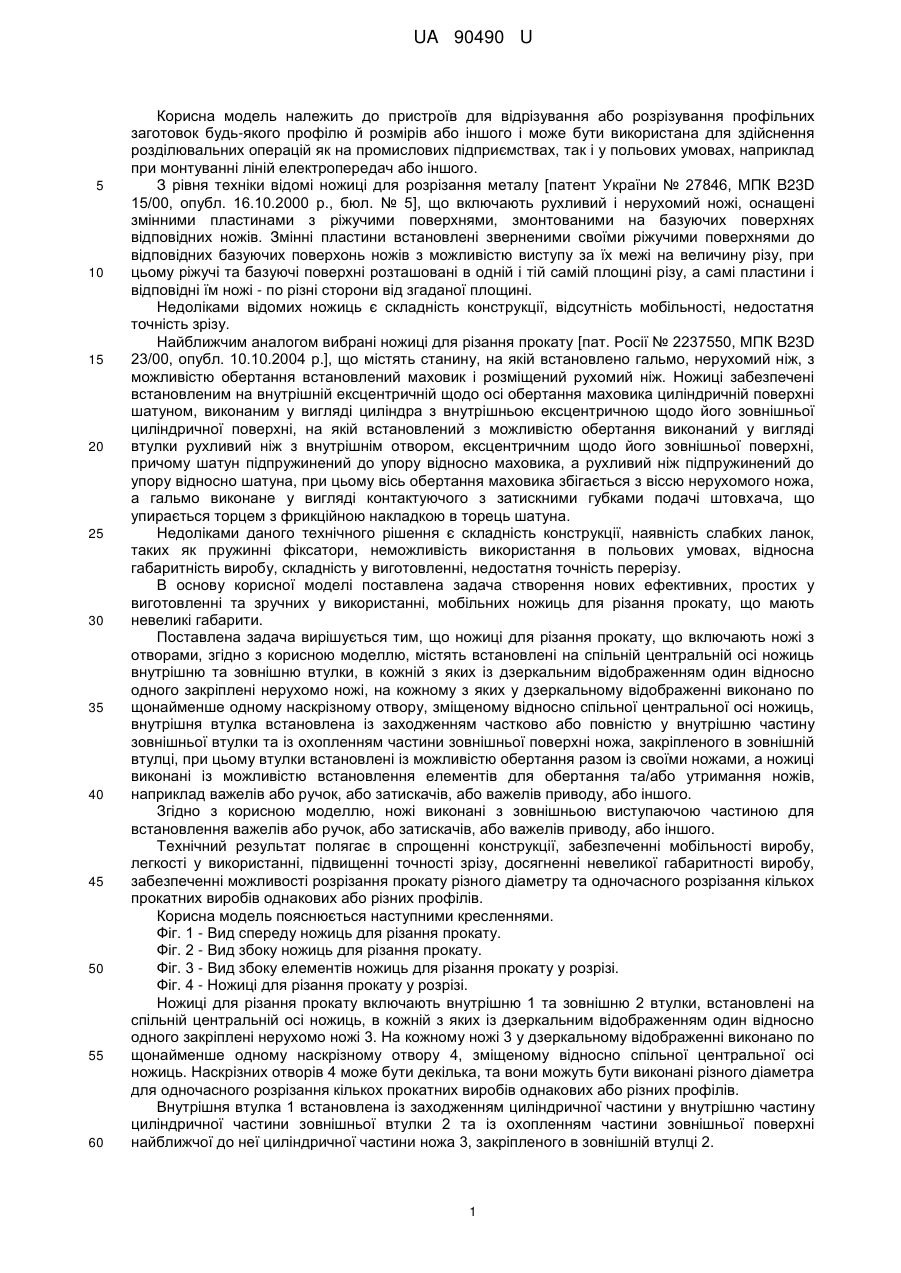

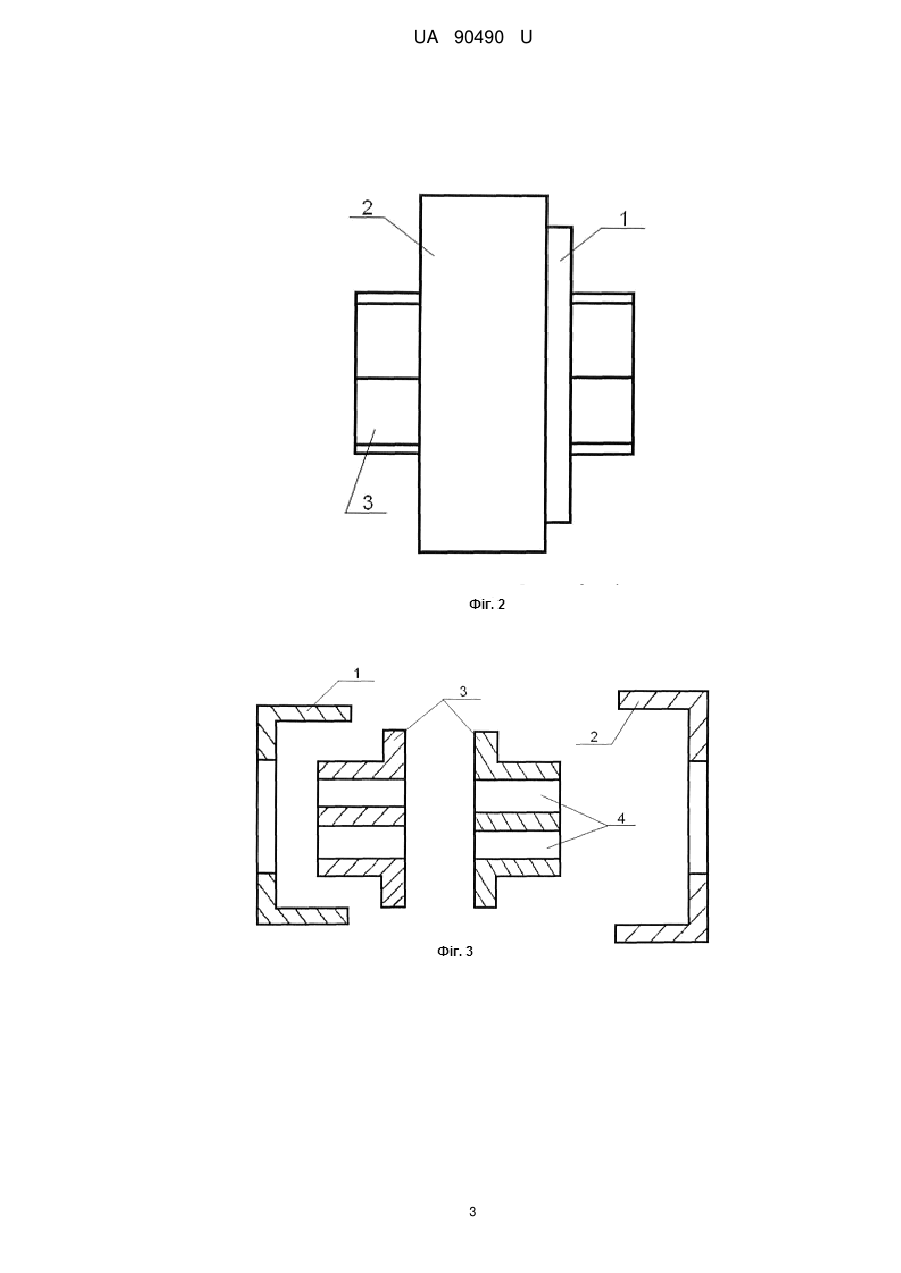

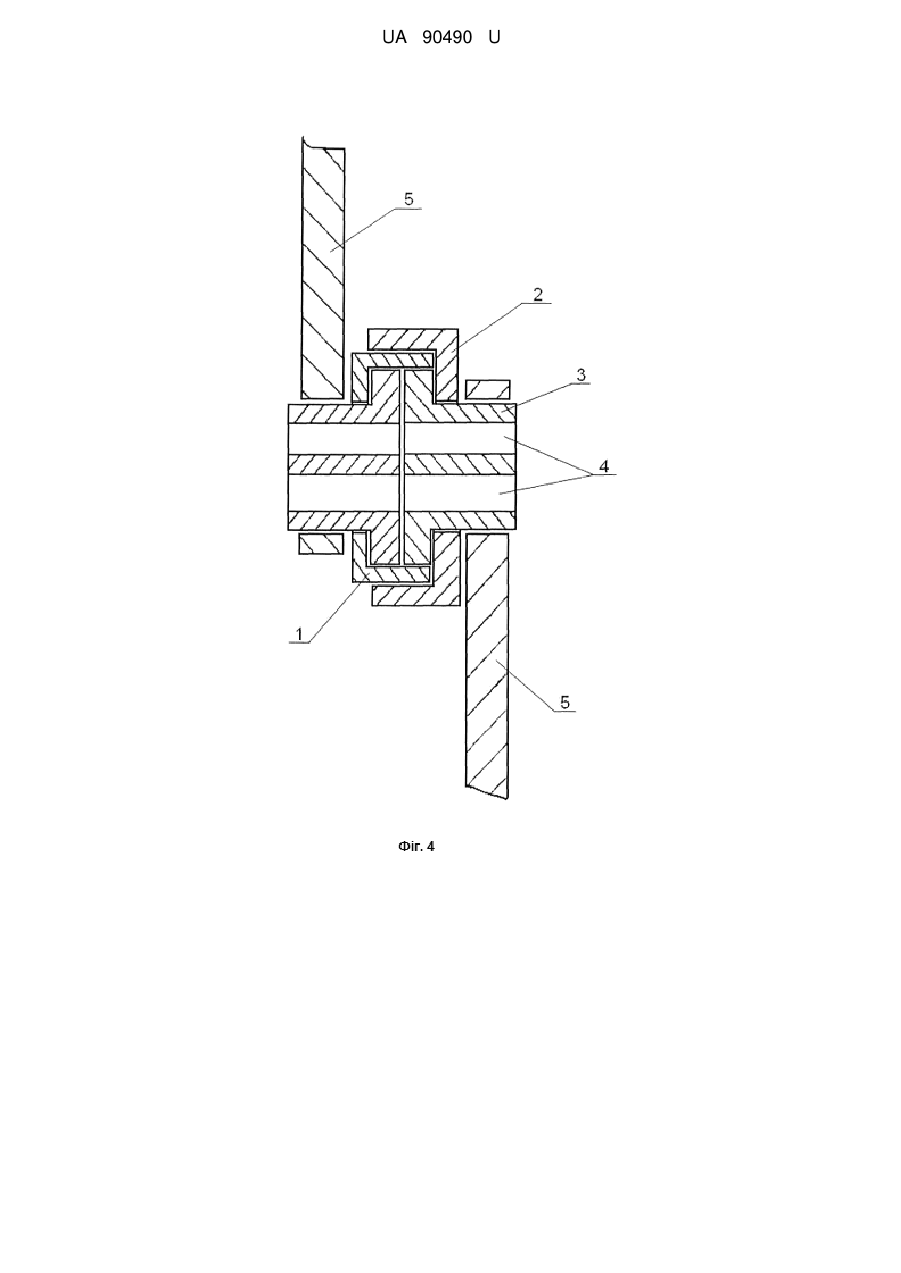

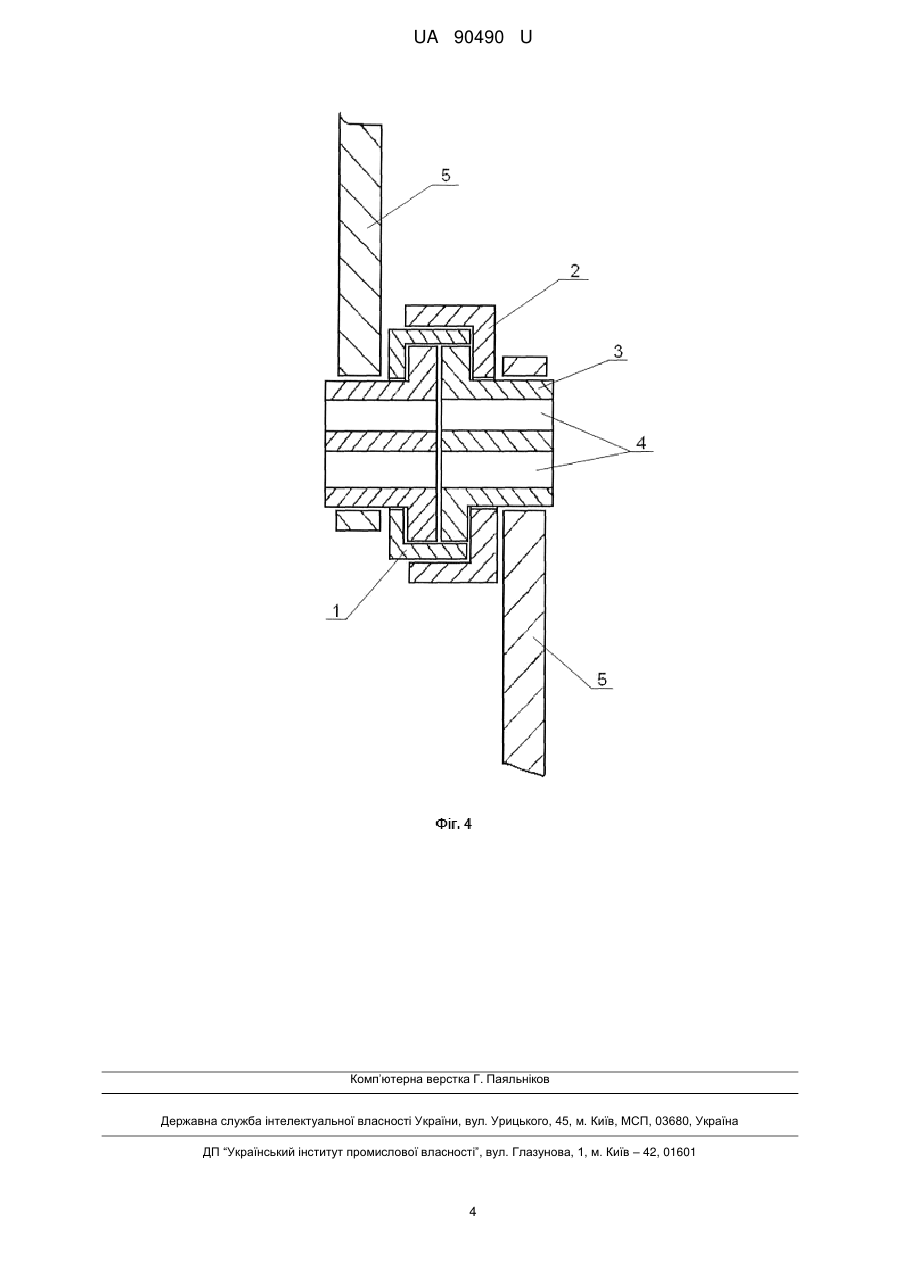

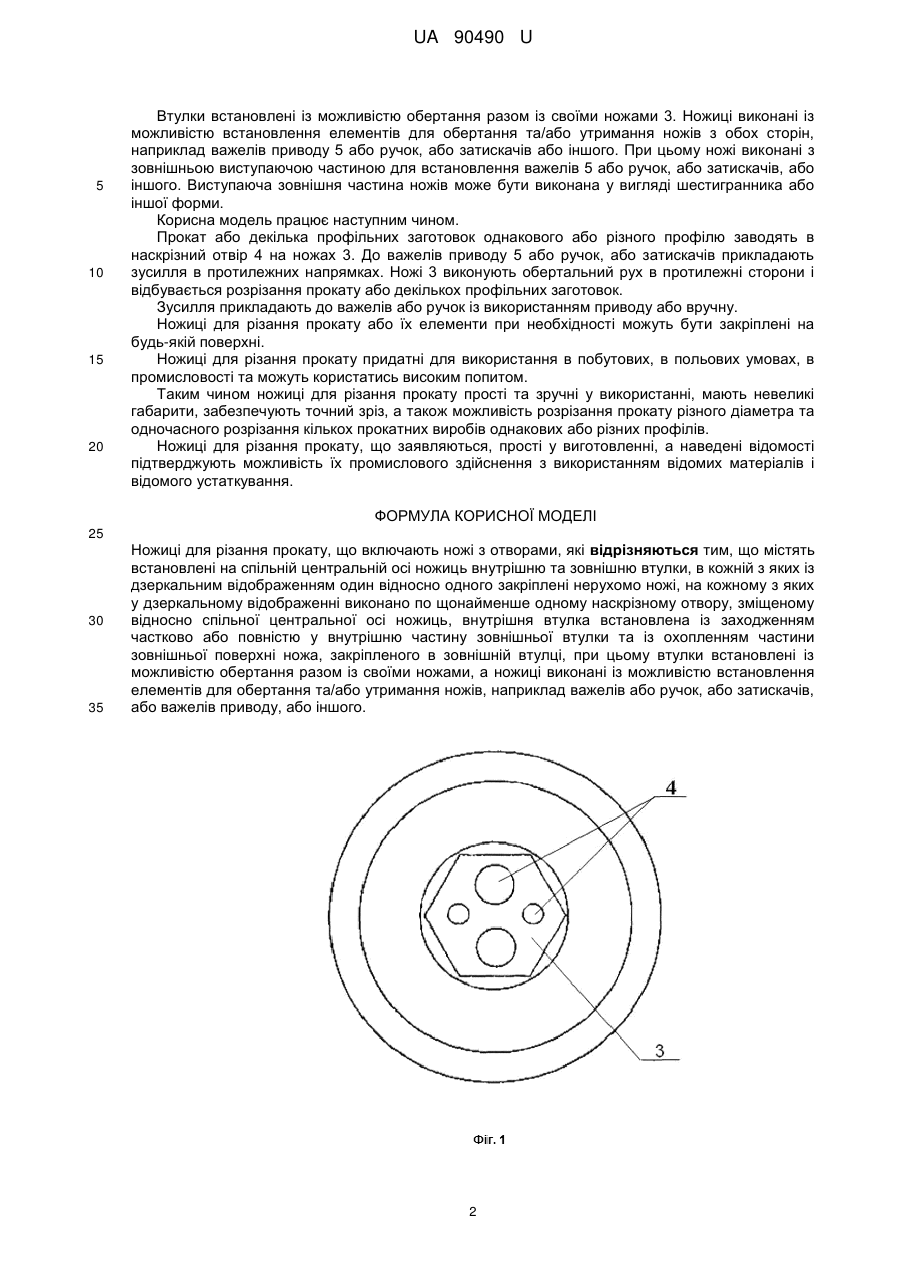

Реферат: UA 90490 U UA 90490 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для відрізування або розрізування профільних заготовок будь-якого профілю й розмірів або іншого і може бути використана для здійснення розділювальних операцій як на промислових підприємствах, так і у польових умовах, наприклад при монтуванні ліній електропередач або іншого. З рівня техніки відомі ножиці для розрізання металу [патент України № 27846, МПК B23D 15/00, опубл. 16.10.2000 р., бюл. № 5], що включають рухливий і нерухомий ножі, оснащені змінними пластинами з ріжучими поверхнями, змонтованими на базуючих поверхнях відповідних ножів. Змінні пластини встановлені зверненими своїми ріжучими поверхнями до відповідних базуючих поверхонь ножів з можливістю виступу за їх межі на величину різу, при цьому ріжучі та базуючі поверхні розташовані в одній і тій самій площині різу, а самі пластини і відповідні їм ножі - по різні сторони від згаданої площині. Недоліками відомих ножиць є складність конструкції, відсутність мобільності, недостатня точність зрізу. Найближчим аналогом вибрані ножиці для різання прокату [пат. Росії № 2237550, МПК B23D 23/00, опубл. 10.10.2004 р.], що містять станину, на якій встановлено гальмо, нерухомий ніж, з можливістю обертання встановлений маховик і розміщений рухомий ніж. Ножиці забезпечені встановленим на внутрішній ексцентричній щодо осі обертання маховика циліндричній поверхні шатуном, виконаним у вигляді циліндра з внутрішньою ексцентричною щодо його зовнішньої циліндричної поверхні, на якій встановлений з можливістю обертання виконаний у вигляді втулки рухливий ніж з внутрішнім отвором, ексцентричним щодо його зовнішньої поверхні, причому шатун підпружинений до упору відносно маховика, а рухливий ніж підпружинений до упору відносно шатуна, при цьому вісь обертання маховика збігається з віссю нерухомого ножа, а гальмо виконане у вигляді контактуючого з затискними губками подачі штовхача, що упирається торцем з фрикційною накладкою в торець шатуна. Недоліками даного технічного рішення є складність конструкції, наявність слабких ланок, таких як пружинні фіксатори, неможливість використання в польових умовах, відносна габаритність виробу, складність у виготовленні, недостатня точність перерізу. В основу корисної моделі поставлена задача створення нових ефективних, простих у виготовленні та зручних у використанні, мобільних ножиць для різання прокату, що мають невеликі габарити. Поставлена задача вирішується тим, що ножиці для різання прокату, що включають ножі з отворами, згідно з корисною моделлю, містять встановлені на спільній центральній осі ножиць внутрішню та зовнішню втулки, в кожній з яких із дзеркальним відображенням один відносно одного закріплені нерухомо ножі, на кожному з яких у дзеркальному відображенні виконано по щонайменше одному наскрізному отвору, зміщеному відносно спільної центральної осі ножиць, внутрішня втулка встановлена із заходженням частково або повністю у внутрішню частину зовнішньої втулки та із охопленням частини зовнішньої поверхні ножа, закріпленого в зовнішній втулці, при цьому втулки встановлені із можливістю обертання разом із своїми ножами, а ножиці виконані із можливістю встановлення елементів для обертання та/або утримання ножів, наприклад важелів або ручок, або затискачів, або важелів приводу, або іншого. Згідно з корисною моделлю, ножі виконані з зовнішньою виступаючою частиною для встановлення важелів або ручок, або затискачів, або важелів приводу, або іншого. Технічний результат полягає в спрощенні конструкції, забезпеченні мобільності виробу, легкості у використанні, підвищенні точності зрізу, досягненні невеликої габаритності виробу, забезпеченні можливості розрізання прокату різного діаметру та одночасного розрізання кількох прокатних виробів однакових або різних профілів. Корисна модель пояснюється наступними кресленнями. Фіг. 1 - Вид спереду ножиць для різання прокату. Фіг. 2 - Вид збоку ножиць для різання прокату. Фіг. 3 - Вид збоку елементів ножиць для різання прокату у розрізі. Фіг. 4 - Ножиці для різання прокату у розрізі. Ножиці для різання прокату включають внутрішню 1 та зовнішню 2 втулки, встановлені на спільній центральній осі ножиць, в кожній з яких із дзеркальним відображенням один відносно одного закріплені нерухомо ножі 3. На кожному ножі 3 у дзеркальному відображенні виконано по щонайменше одному наскрізному отвору 4, зміщеному відносно спільної центральної осі ножиць. Наскрізних отворів 4 може бути декілька, та вони можуть бути виконані різного діаметра для одночасного розрізання кількох прокатних виробів однакових або різних профілів. Внутрішня втулка 1 встановлена із заходженням циліндричної частини у внутрішню частину циліндричної частини зовнішньої втулки 2 та із охопленням частини зовнішньої поверхні найближчої до неї циліндричної частини ножа 3, закріпленого в зовнішній втулці 2. 1 UA 90490 U 5 10 15 20 Втулки встановлені із можливістю обертання разом із своїми ножами 3. Ножиці виконані із можливістю встановлення елементів для обертання та/або утримання ножів з обох сторін, наприклад важелів приводу 5 або ручок, або затискачів або іншого. При цьому ножі виконані з зовнішньою виступаючою частиною для встановлення важелів 5 або ручок, або затискачів, або іншого. Виступаюча зовнішня частина ножів може бути виконана у вигляді шестигранника або іншої форми. Корисна модель працює наступним чином. Прокат або декілька профільних заготовок однакового або різного профілю заводять в наскрізний отвір 4 на ножах 3. До важелів приводу 5 або ручок, або затискачів прикладають зусилля в протилежних напрямках. Ножі 3 виконують обертальний рух в протилежні сторони і відбувається розрізання прокату або декількох профільних заготовок. Зусилля прикладають до важелів або ручок із використанням приводу або вручну. Ножиці для різання прокату або їх елементи при необхідності можуть бути закріплені на будь-якій поверхні. Ножиці для різання прокату придатні для використання в побутових, в польових умовах, в промисловості та можуть користатись високим попитом. Таким чином ножиці для різання прокату прості та зручні у використанні, мають невеликі габарити, забезпечують точний зріз, а також можливість розрізання прокату різного діаметра та одночасного розрізання кількох прокатних виробів однакових або різних профілів. Ножиці для різання прокату, що заявляються, прості у виготовленні, а наведені відомості підтверджують можливість їх промислового здійснення з використанням відомих матеріалів і відомого устаткування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Ножиці для різання прокату, що включають ножі з отворами, які відрізняються тим, що містять встановлені на спільній центральній осі ножиць внутрішню та зовнішню втулки, в кожній з яких із дзеркальним відображенням один відносно одного закріплені нерухомо ножі, на кожному з яких у дзеркальному відображенні виконано по щонайменше одному наскрізному отвору, зміщеному відносно спільної центральної осі ножиць, внутрішня втулка встановлена із заходженням частково або повністю у внутрішню частину зовнішньої втулки та із охопленням частини зовнішньої поверхні ножа, закріпленого в зовнішній втулці, при цьому втулки встановлені із можливістю обертання разом із своїми ножами, а ножиці виконані із можливістю встановлення елементів для обертання та/або утримання ножів, наприклад важелів або ручок, або затискачів, або важелів приводу, або іншого. 2 UA 90490 U 3 UA 90490 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
