Пристрій для пакування пакетів вантажу

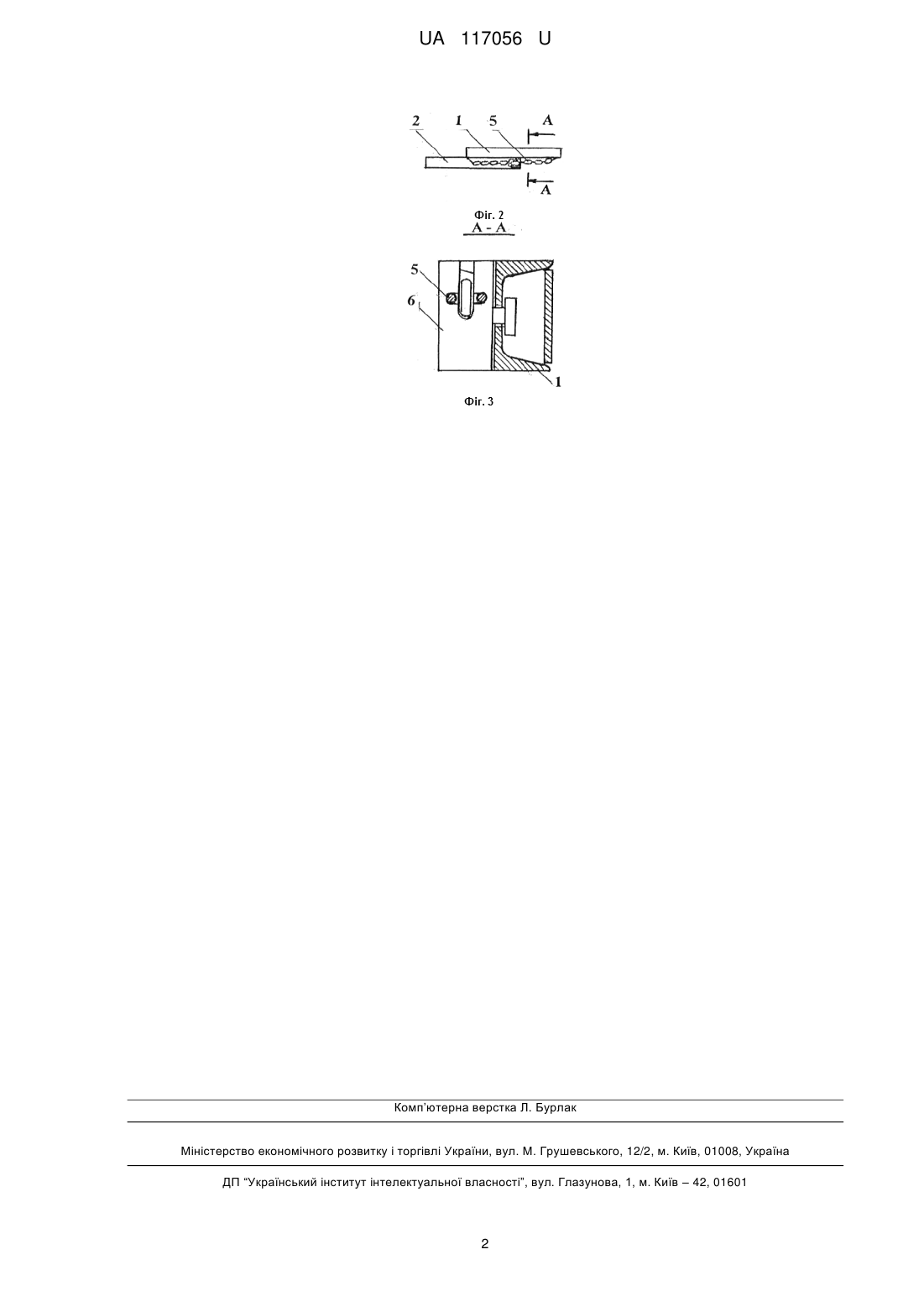

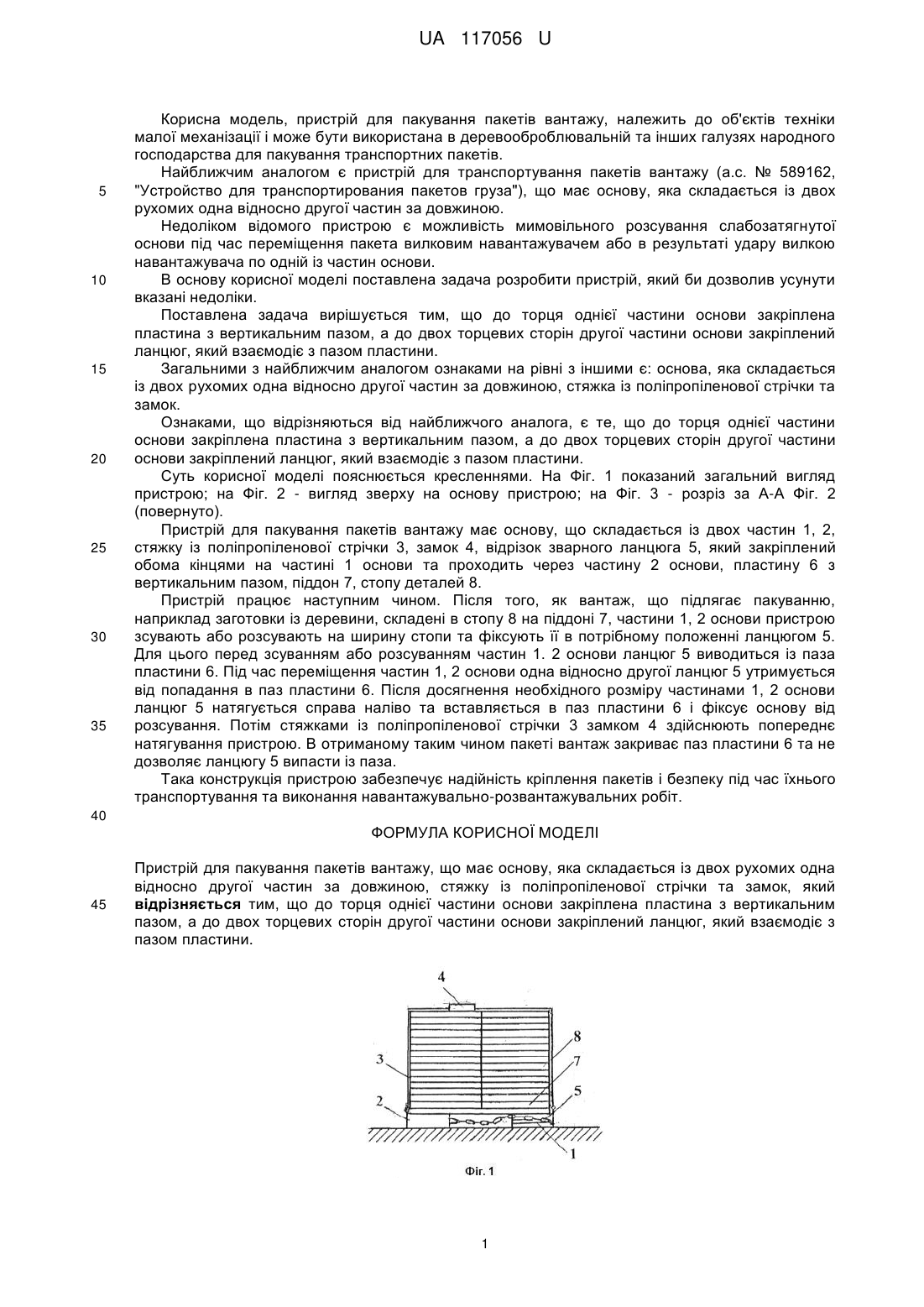

Реферат: Пристрій для пакування пакетів вантажу має основу, яка складається із двох рухомих одна відносно другої частин за довжиною, стяжку із поліпропіленової стрічки та замок. До торця однієї частини основи закріплена пластина з вертикальним пазом. До двох торцевих сторін другої частини основи закріплений ланцюг, який взаємодіє з пазом пластини. UA 117056 U (12) UA 117056 U UA 117056 U 5 10 15 20 25 30 35 Корисна модель, пристрій для пакування пакетів вантажу, належить до об'єктів техніки малої механізації і може бути використана в деревооброблювальній та інших галузях народного господарства для пакування транспортних пакетів. Найближчим аналогом є пристрій для транспортування пакетів вантажу (а.с. № 589162, "Устройство для транспортирования пакетов груза"), що має основу, яка складається із двох рухомих одна відносно другої частин за довжиною. Недоліком відомого пристрою є можливість мимовільного розсування слабозатягнутої основи під час переміщення пакета вилковим навантажувачем або в результаті удару вилкою навантажувача по одній із частин основи. В основу корисної моделі поставлена задача розробити пристрій, який би дозволив усунути вказані недоліки. Поставлена задача вирішується тим, що до торця однієї частини основи закріплена пластина з вертикальним пазом, а до двох торцевих сторін другої частини основи закріплений ланцюг, який взаємодіє з пазом пластини. Загальними з найближчим аналогом ознаками на рівні з іншими є: основа, яка складається із двох рухомих одна відносно другої частин за довжиною, стяжка із поліпропіленової стрічки та замок. Ознаками, що відрізняються від найближчого аналога, є те, що до торця однієї частини основи закріплена пластина з вертикальним пазом, а до двох торцевих сторін другої частини основи закріплений ланцюг, який взаємодіє з пазом пластини. Суть корисної моделі пояснюється кресленнями. На Фіг. 1 показаний загальний вигляд пристрою; на Фіг. 2 - вигляд зверху на основу пристрою; на Фіг. 3 - розріз за А-А Фіг. 2 (повернуто). Пристрій для пакування пакетів вантажу має основу, що складається із двох частин 1, 2, стяжку із поліпропіленової стрічки 3, замок 4, відрізок зварного ланцюга 5, який закріплений обома кінцями на частині 1 основи та проходить через частину 2 основи, пластину 6 з вертикальним пазом, піддон 7, стопу деталей 8. Пристрій працює наступним чином. Після того, як вантаж, що підлягає пакуванню, наприклад заготовки із деревини, складені в стопу 8 на піддоні 7, частини 1, 2 основи пристрою зсувають або розсувають на ширину стопи та фіксують її в потрібному положенні ланцюгом 5. Для цього перед зсуванням або розсуванням частин 1. 2 основи ланцюг 5 виводиться із паза пластини 6. Під час переміщення частин 1, 2 основи одна відносно другої ланцюг 5 утримується від попадання в паз пластини 6. Після досягнення необхідного розміру частинами 1, 2 основи ланцюг 5 натягується справа наліво та вставляється в паз пластини 6 і фіксує основу від розсування. Потім стяжками із поліпропіленової стрічки 3 замком 4 здійснюють попереднє натягування пристрою. В отриманому таким чином пакеті вантаж закриває паз пластини 6 та не дозволяє ланцюгу 5 випасти із паза. Така конструкція пристрою забезпечує надійність кріплення пакетів і безпеку під час їхнього транспортування та виконання навантажувально-розвантажувальних робіт. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для пакування пакетів вантажу, що має основу, яка складається із двох рухомих одна відносно другої частин за довжиною, стяжку із поліпропіленової стрічки та замок, який відрізняється тим, що до торця однієї частини основи закріплена пластина з вертикальним пазом, а до двох торцевих сторін другої частини основи закріплений ланцюг, який взаємодіє з пазом пластини. 1 UA 117056 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
