Реле тока, содержащее источник МДС и ос­новной замыкающий магнитоуправляемый кон­такт, отличающееся тем, что, с целью повышения устойчивости реле к механическим воздействиям, оно снабжено по крайней мере двумя дополнитель­ными магнитоуправляемыми контактами, причем все магнитоуправляемые контакты соединены по­следовательно и установлены так, что их продоль­ные оси параллельны, а ось, совпадающая с направлением движения контактов при коммути­ровании цепи любого дополнительного магнитоуп­равляемого контакта, расположена по отношению к соответствующей оси основного магнитоуправляемого контакта под углом

где n - общее число дополнительных контактов;

і - порядковый номер дополнительного контакта, от 1 до n.

Текст

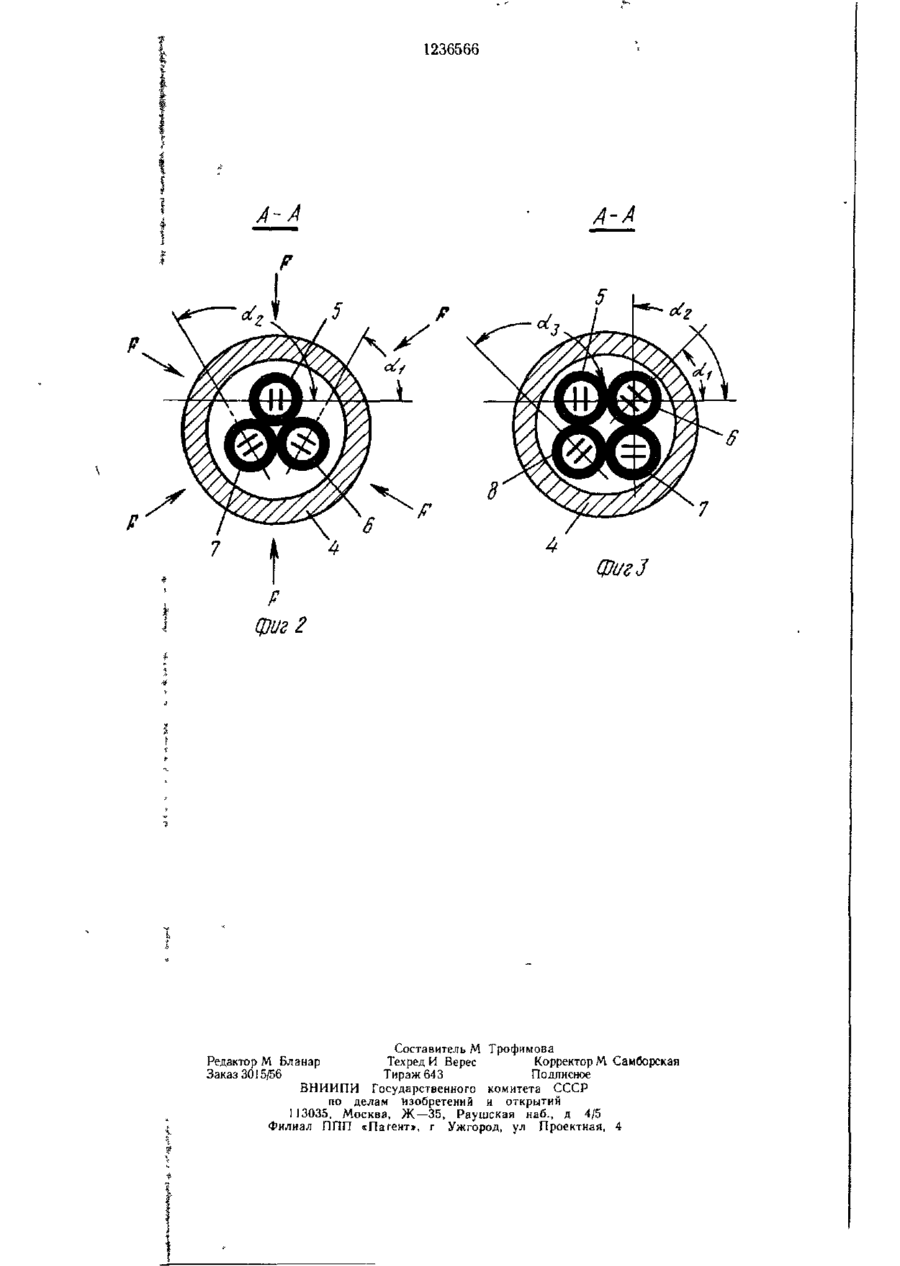

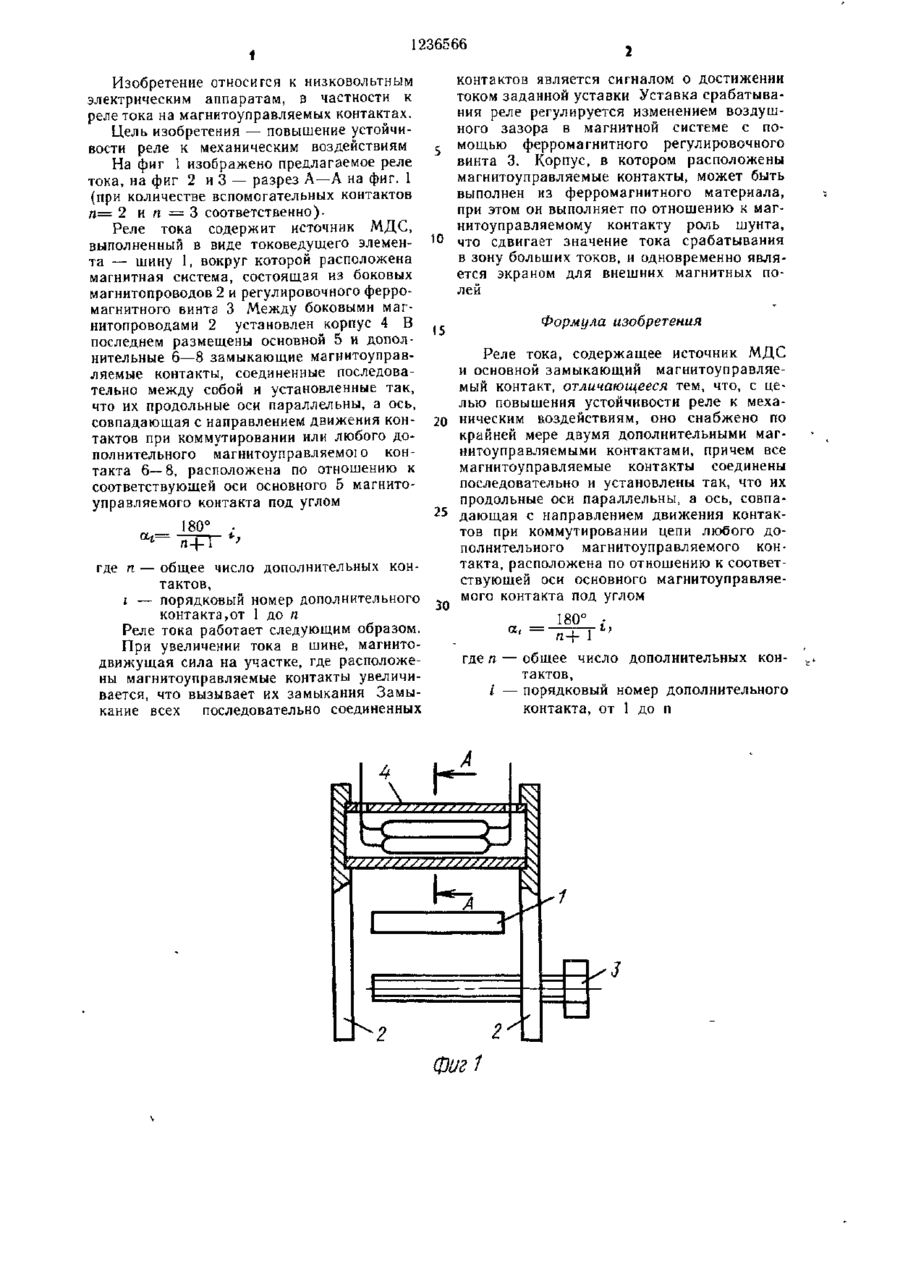

Изобретение относится к низковольтным коммутационным аппаратам, в частности к реле тока на магнитоуправляемых контактах (МК)- Цель изобретения — повышение устойчивости реле к механическим воздействиам. При увеличении тока Б шине магнитодвижущая сила на участке, где расположены МК, увеличивается, и они замыкаются. Замыкание всех последовательно соединенных МК является сигналом о достижении током заданной уставки срабатывания реле, которая регулируется изменением воздушного зазора в магн.системе с помощью ферромагнитного регулировоч ного винта. Корпус может быть выполнен из ферромагнитного материала, при этом он выполняет по отношению к МК роль шунта, что сдвигает значение тока срабатывания в сторону больших токов, и одновременно является экраном для внешних магн.полей. Ось любого дополнительного МК расположена по отношению к оси основного МК 180° і , где п общее под углом а , = число дополнительных МК; і — порядковый номер дополнительного МК, от 1 до п. 3 ил. 5 S со Oi ел О5 1236566 1 Изобретение относится к низковольтным электрическим аппаратам, в частности к реле тока на магнитоуправляемых контактах. Цель изобретения — повышение устойчивости реле к механическим воздействиям На фиг 1 изображено предлагаемое реле тока, на фиг 2 и 3 — разрез А—А на фиг. 1 (при количестве вспомогательных контактов п= 2 и п = 3 соответственно). Реле тока содержит источник МДС, выполненный в виде токоведущего элемента — шину 1, вокруг которой расположена магнитная система, состоящая из боковых магнитопроводов 2 и регулировочного ферромагнитного винта 3 Между боковыми магнитопроводами 2 установлен корпус 4 В последнем размещены основной 5 и дополнительные 6—8 замыкающие магнитоуправляемые контакты, соединенные последовательно между собой и установленные так, что их продольные оси параллельны, а ось, совпадающая с направлением движения контактов при коммутировании или любого дополнительного магнитоуправляемої о контакта 6—8, расположена по отношению к соответствующей оси основного 5 магнитоуправляемого контакта под углом 10 контактов является сигналом о достижении током заданной уставки Уставка срабатывания реле регулируется изменением воздушного зазора в магнитной системе с помощью ферромагнитного регулировочного винта 3. Корпус, в котором расположены магнитоуправляемые контакты, может быть выполнен из ферромагнитного материала, при этом он выполняет по отношению к магнитоуправляемому контакту роль шунта, что сдвигает значение тока срабатывания в зону больших токов, и одновременно является экраном для внешних магнитных полей Формула изобретения Реле тока, содержащее источник МДС и основной замыкающий магнитоуправляемый контакт, отличающееся тем, что, с целью повышения устойчивости реле к меха20 ническим воздействиям, оно снабжено по крайней мере двумя дополнительными магнитоуправляемыми контактами, причем все магнитоуправляемые контакты соединены последовательно и установлены так, что их продольные оси параллельны, а ось, совпа25 дающая с направлением движения контак180° t тов при коммутировании цепи любого дополнительного магнитоуправляемого контакта, расположена по отношению к соответгде п — общее число дополнительных конствующей оси основного магнитоуправляетактов, t — порядковый номер дополнительного 30 мого контакта под углом контакта,от 1 до п 180° Реле тока работает следующим образом. а, = При увеличении тока в шине, магнитогде п — общее число дополнительных кондвижущая сила на участке, где расположетактов, ны магнитоуправляемые контакты увеличиІ — порядковый номер дополнительного вается, что вызывает их замыкания Замыкание всех последовательно соединенных контакта, от 1 до п 4 А 3 2 Фиг1 1236566 A-A A-A 7 QJt/eJ Составитель М Трофимова Редактор M Блэнар Техред И Верес Корректор М Самборская Заказ 3015/56 Тираж 643 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб., д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4 . •

Дивитися
