Пристрій для з’єднання механізму з основою

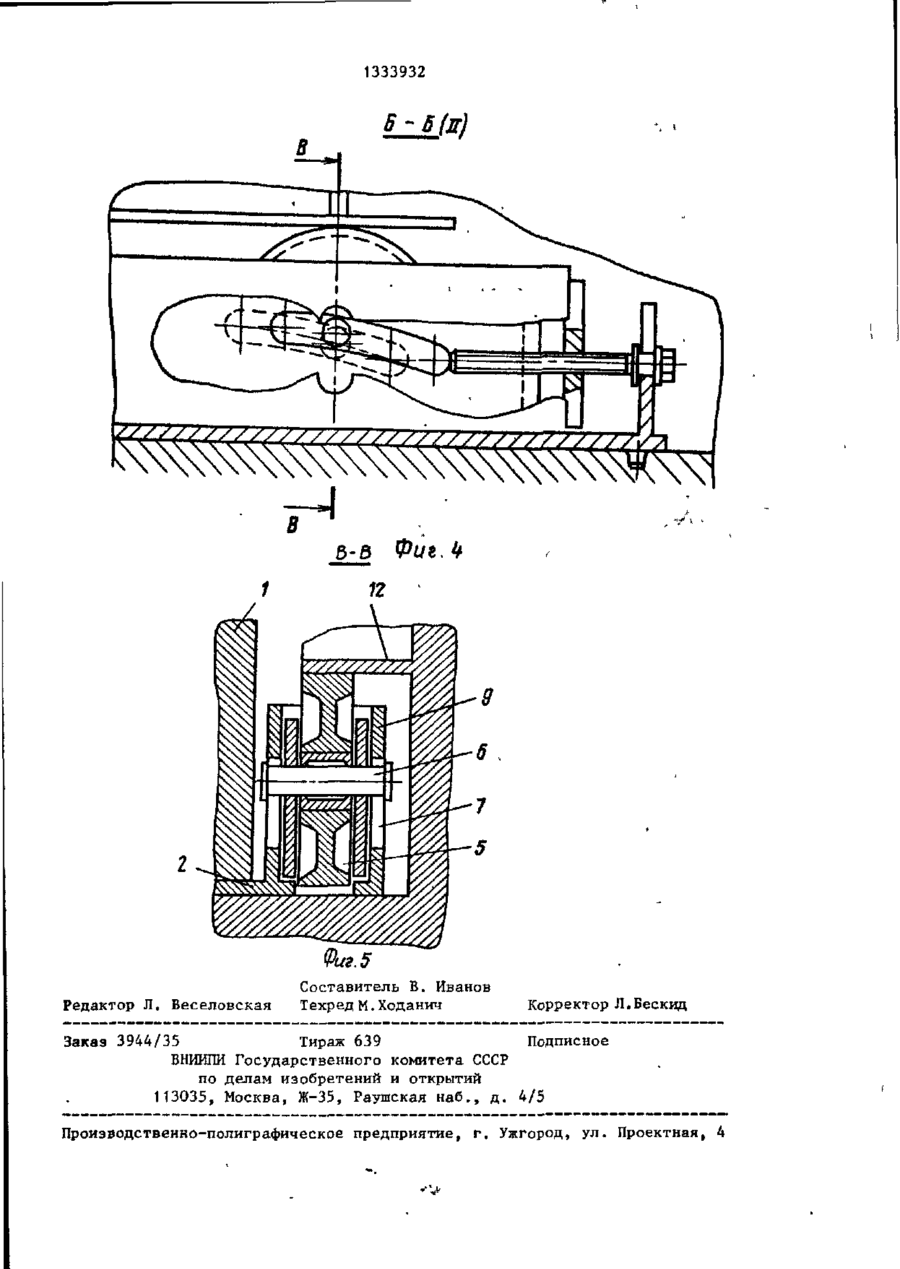

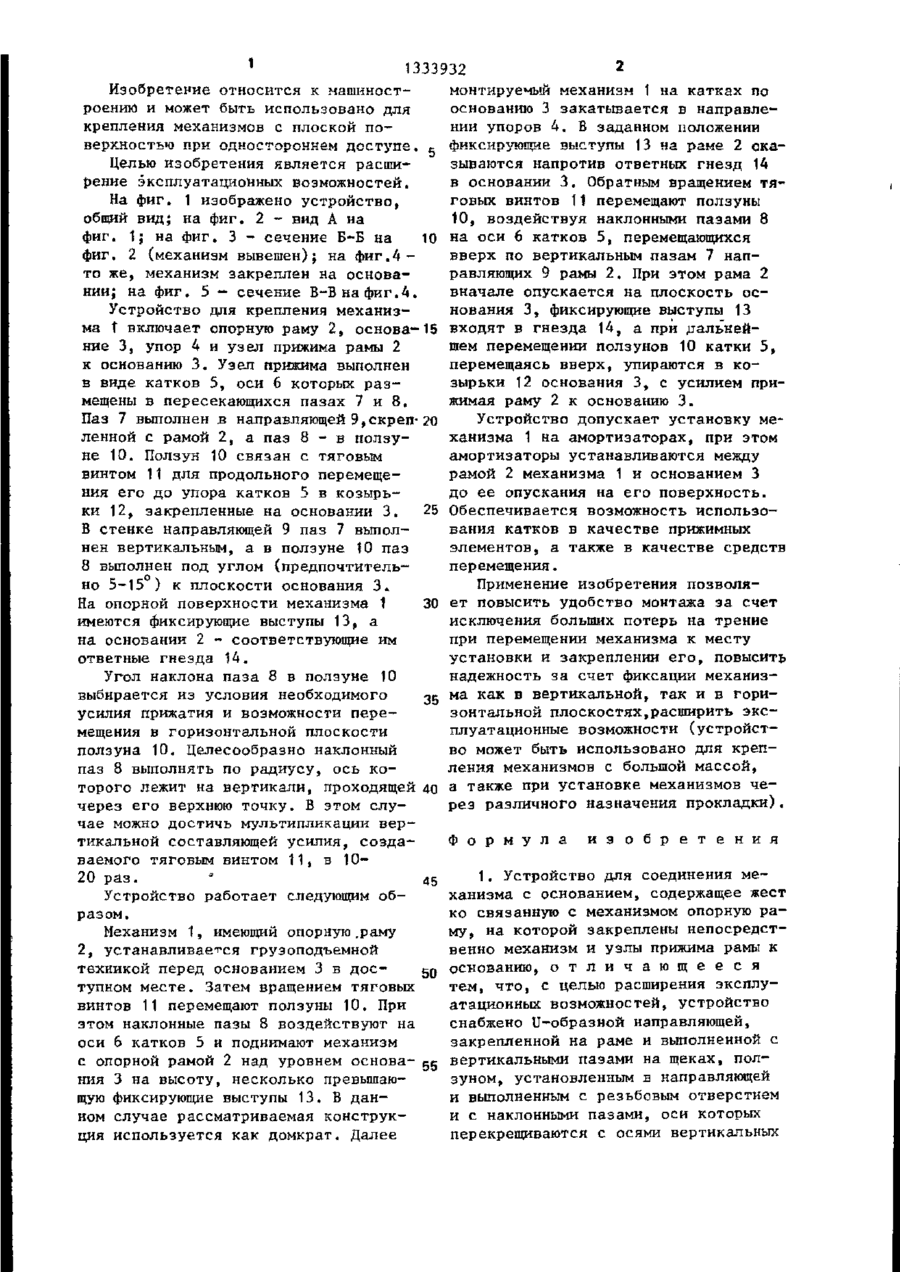

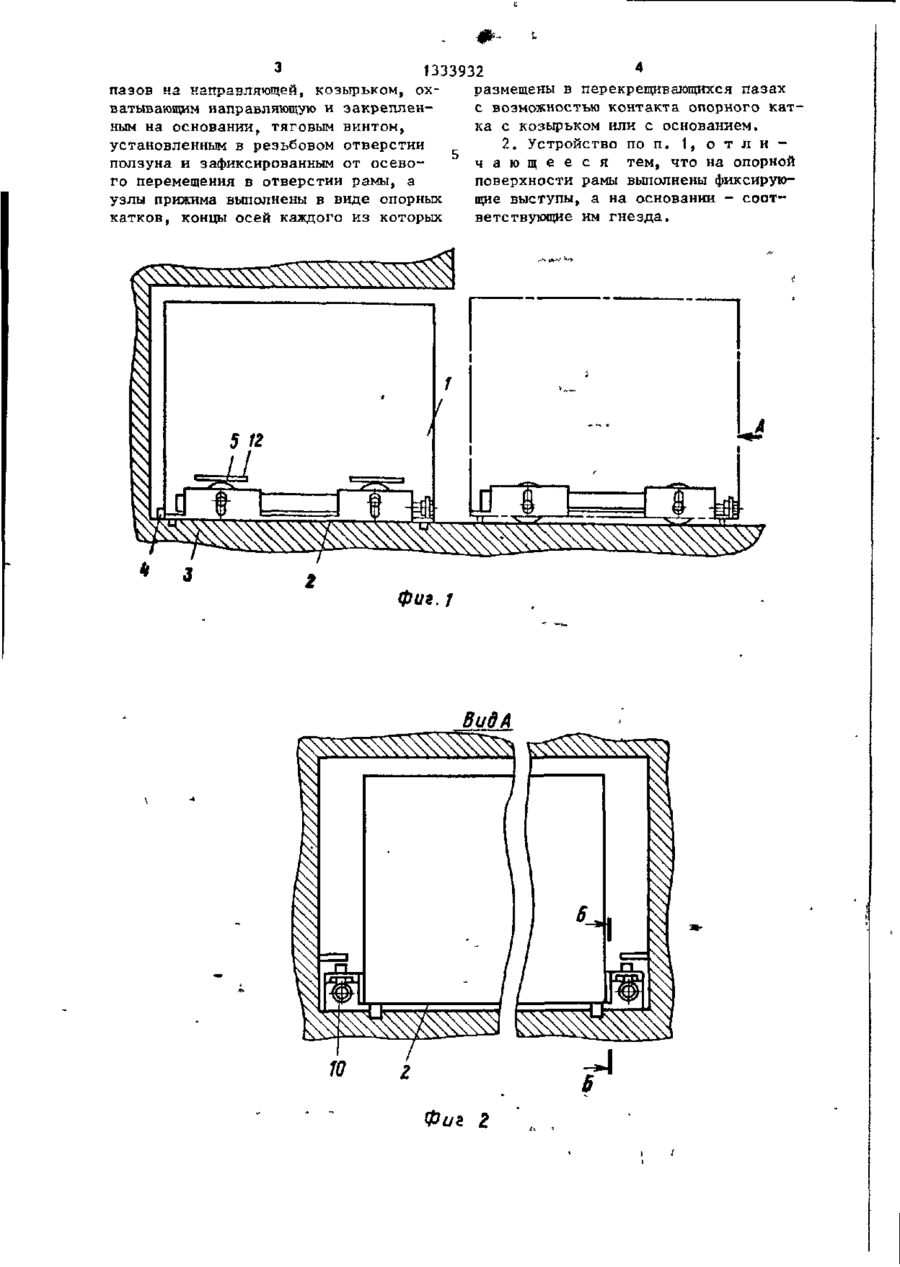

Изобретение относится к машиностроению и предназначено в частности, для крепления механизмов к основанию. Целью изобретения является повы шение удобства монтажа, надежности и расширение эксплуатационных возможностей устройства при креплении с односторонним доступом. Для достижения указанной цели узел прижима опорной рамы 2 к основанию 3 выполнен в виде катков 5, оси которых размещены в пересекающихся пазах, выполненных в направляющей (Н) 9 и ползуне (П) 10. В стенке Н 9 паз выполнен вертикальным, а в П 10 - под острым углом к плоскости основания 3. С рамой 2 скреплена Н 9, а П 10 связан с тяговым винтом 11 для его продольного перемещения до упора катков 5 в козырьки 12, закрепленные на основании 3. 1 з.п. ф-лы, 5 ил. (Л со со СО СО СО КЗ І 0 1 1333932 монтируемый механизм 1 на катках по относится к машиностоснованию 3 закатывается в направлероению и может быть использовано для нии упоров 4. В заданном положении крепления механизмов с плоской пофиксирующие выступы 13 на раме 2 окаверхностью при одностороннем доступе, с зываются напротив ответных гнезд 14 Целью изобретения является расшив основании 3. Обратным вращением тярение эксплуатационных возможностей. говых винтов 11 перемещают ползуны На фиг. 1 изображено устройство, 10, воздействуя наклонными пазами 8 общий вид; на фиг. 2 - вид А на на оси 6 катков 5, перемещающихся фиг. 1; на фиг. 3 - сечение Б-Б на 10 вверх по вертикальным пазам 7 напфиг. 2 (механизм вывешен); на ф и г . 4 равляющих 9 рамы 2. При этом рама 2 то же, механизм закреплен на основавначале опускается на плоскость оснии; на фиг. 5 — сечение В-Внафиг.4. нования 3, фиксирующие выступы 13 Устройство для крепления механизма Т включает опорную раму 2, основа-15 входят в гнезда 14, а при дальнейшем перемещении ползунов 10 катки 5, ние 3, упор 4 и узел прижима рамы 2 перемещаясь вверх, упираются в кок основанию 3. Узел прижима выполнен зырьки 12 основания 3, с усилием прив виде катков 5, оси 6 которых разжимая раму 2 к основанию 3. мещены в пересекающихся пазах 7 и 8. Паз 7 выполнен в направляющей 9,скреп-20 Устройство допускает установку меленной с рамой 2, а паз 8 - в ползуханизма 1 на амортизаторах, при этом не 10. Ползун 10 связан с тяговым амортизаторы устанавливаются между винтом 11 для продольного перемещерамой 2 механизма 1 и основанием 3 ния его до упора катков 5 в козырьдо ее опускания на его поверхность. ки 12, закрепленные на основании 3. 25 Обеспечивается возможность использоВ стенке направляющей 9 паз 7 выполвания катков в качестве прижимных нен вертикальным, а в ползуне 10 паз элементов, а также в качестве средств 8 выполнен под углом (предпочтительперемещения. но 5-15 ) к плоскости основания 3.. Применение изобретения позволяНа опорной поверхности механизма 1 30 ет повысить удобство монтажа за счет имеются фиксирующие выступы 13, а исключения больших потерь на трение на основании 2 - соответствующие им при перемещении механизма к месту ответные гнезда 14. установки и закреплении его, повысить надежность за счет фиксации механизУгол наклона паза 8 в ползуне 10 выбирается из условия необходимого 35 ма как в вертикальной, так и в горизонтальной плоскостях,расширить эксусилия прижатия и возможности переплуатационные возможности (устройстмещения в горизонтальной плоскости во может быть использовано для крепползуна 10. Целесообразно наклонный ления механизмов с большой массой, паз 8 выполнять по радиусу, ось которого лежит на вертикали, проходящей 40 а также при установке механизмов через различного назначения прокладки). через его верхнюю точку. В этом случае можно достичь мультипликации вертикальной составляющей усилия, создаФ о р м у л а и з о б р е т е н и я ваемого тяговым винтом 11, в 10а 20 раз. 45 1. Устройство для соединения механизма с основанием, содержащее жест Устройство работает следующим обко связанную с механизмом опорную раразом. му, на которой закреплены непосредстМеханизм 1, имеющий опорную .раму венно механизм и узлы прижима рамы к 2, устанавливаемся грузоподъемной ТеХНИКОЙ перед ОСНОВаНИеМ З В ДОСgg основанию, о т л и ч а ю щ е е с я тем, что, с целью расширения эксплутупном месте. Затем вращением тяговых атационных возможностей, устройство винтов 11 перемещают ползуны 10. При снабжено U-образной направляющей, этом наклонные пазы 8 воздействуют на закрепленной на раме и выполненной с оси 6 катков 5 и поднимают механизм вертикальными пазами на щеках, полс опорной рамой 2 над уровнем основа- gg зуном, установленным в направляющей ния 3 на высоту, несколько превышаюи выполненным с резьбовым отверстием щую фиксирующие выступы 13. В дани с наклонными пазами, оси которых ном случае рассматриваемая конструкперекрещиваются с осями вертикальных ция используется как домкрат. Далее 1333932 размещены в перекрещивающихся пазах пазов на направляющей, козырьком, охс возможностью контакта опорного катватывающим направляющую и закрепленка с козырьком или с основанием. ным на основании, тяговым винтом, 2. Устройство по п. 1, о т л и установленным в резьбовом отверстии ч а ю щ е е с я тем, что на опорной ползуна и зафиксированным от осевоповерхности рамы выполнены фиксируюго перемещения в отверстии рамы, а щие выступы, а на основании - соотузлы прижима выполнены в виде опорных ветствующие им гнезда. катков, концы осей каждого из которых Фиг.г Вид А w Фиг Z 1333932 В-Б(її) Фиг. 5 Редактор Л. Веселовская Составитель В. Иванов Техред М. Ходанич Корректор Л.Бескид Заказ 3944/35 Тираж 639 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 • >
