Патрон-трансформер

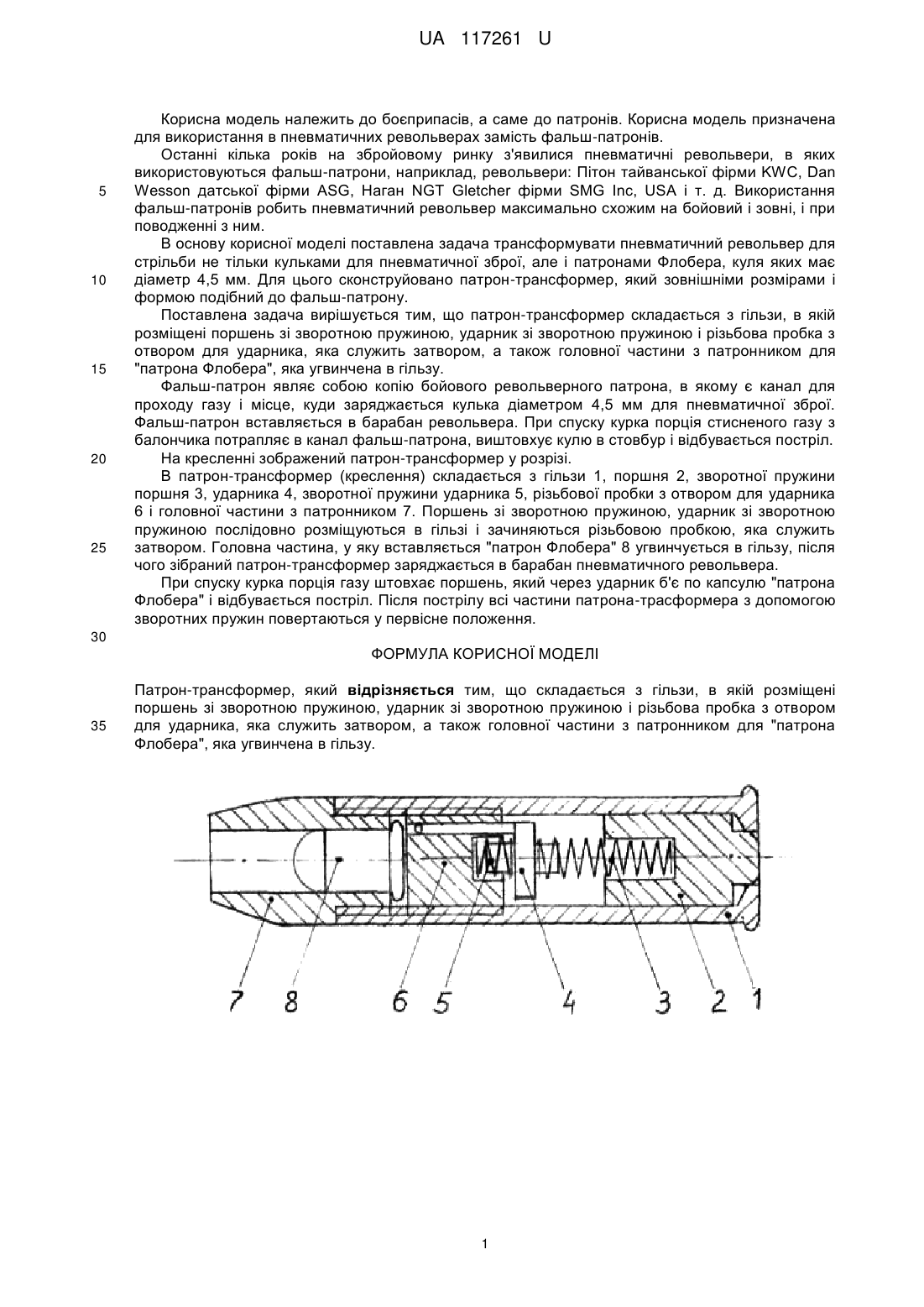

Реферат: UA 117261 U UA 117261 U 5 10 15 20 25 Корисна модель належить до боєприпасів, а саме до патронів. Корисна модель призначена для використання в пневматичних револьверах замість фальш-патронів. Останні кілька років на збройовому ринку з'явилися пневматичні револьвери, в яких використовуються фальш-патрони, наприклад, револьвери: Пітон тайванської фірми KWC, Dan Wesson датської фірми ASG, Наган NGT Gletcher фірми SMG Inc, USA і т. д. Використання фальш-патронів робить пневматичний револьвер максимально схожим на бойовий і зовні, і при поводженні з ним. В основу корисної моделі поставлена задача трансформувати пневматичний револьвер для стрільби не тільки кульками для пневматичної зброї, але і патронами Флобера, куля яких має діаметр 4,5 мм. Для цього сконструйовано патрон-трансформер, який зовнішніми розмірами і формою подібний до фальш-патрону. Поставлена задача вирішується тим, що патрон-трансформер складається з гільзи, в якій розміщені поршень зі зворотною пружиною, ударник зі зворотною пружиною і різьбова пробка з отвором для ударника, яка служить затвором, а також головної частини з патронником для "патрона Флобера", яка угвинчена в гільзу. Фальш-патрон являє собою копію бойового револьверного патрона, в якому є канал для проходу газу і місце, куди заряджається кулька діаметром 4,5 мм для пневматичної зброї. Фальш-патрон вставляється в барабан револьвера. При спуску курка порція стисненого газу з балончика потрапляє в канал фальш-патрона, виштовхує кулю в стовбур і відбувається постріл. На кресленні зображений патрон-трансформер у розрізі. В патрон-трансформер (креслення) складається з гільзи 1, поршня 2, зворотної пружини поршня 3, ударника 4, зворотної пружини ударника 5, різьбової пробки з отвором для ударника 6 і головної частини з патронником 7. Поршень зі зворотною пружиною, ударник зі зворотною пружиною послідовно розміщуються в гільзі і зачиняються різьбовою пробкою, яка служить затвором. Головна частина, у яку вставляється "патрон Флобера" 8 угвинчується в гільзу, після чого зібраний патрон-трансформер заряджається в барабан пневматичного револьвера. При спуску курка порція газу штовхає поршень, який через ударник б'є по капсулю "патрона Флобера" і відбувається постріл. Після пострілу всі частини патрона-трасформера з допомогою зворотних пружин повертаються у первісне положення. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Патрон-трансформер, який відрізняється тим, що складається з гільзи, в якій розміщені поршень зі зворотною пружиною, ударник зі зворотною пружиною і різьбова пробка з отвором для ударника, яка служить затвором, а також головної частини з патронником для "патрона Флобера", яка угвинчена в гільзу. 1 UA 117261 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
