Патрон для закріплення свердла

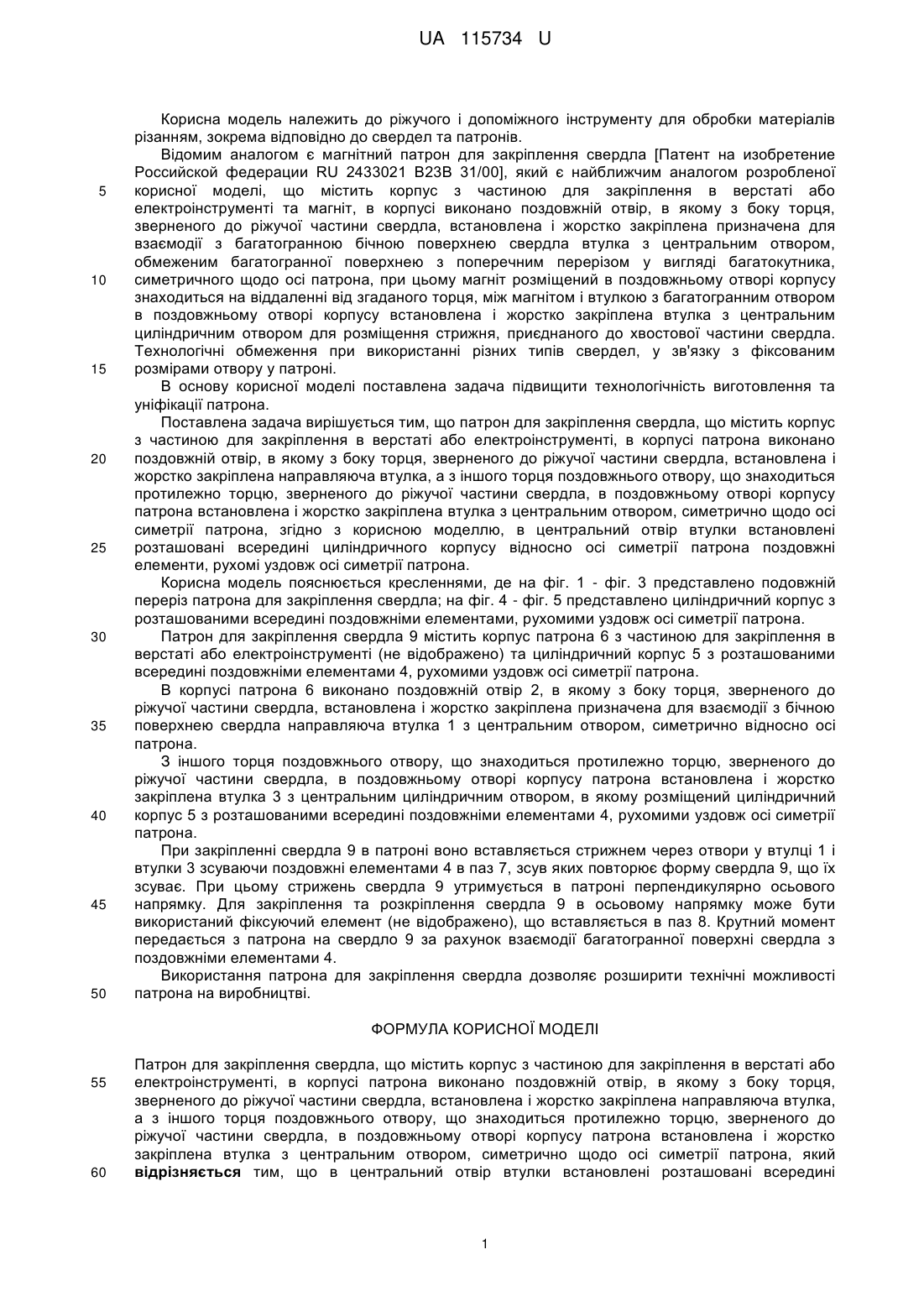

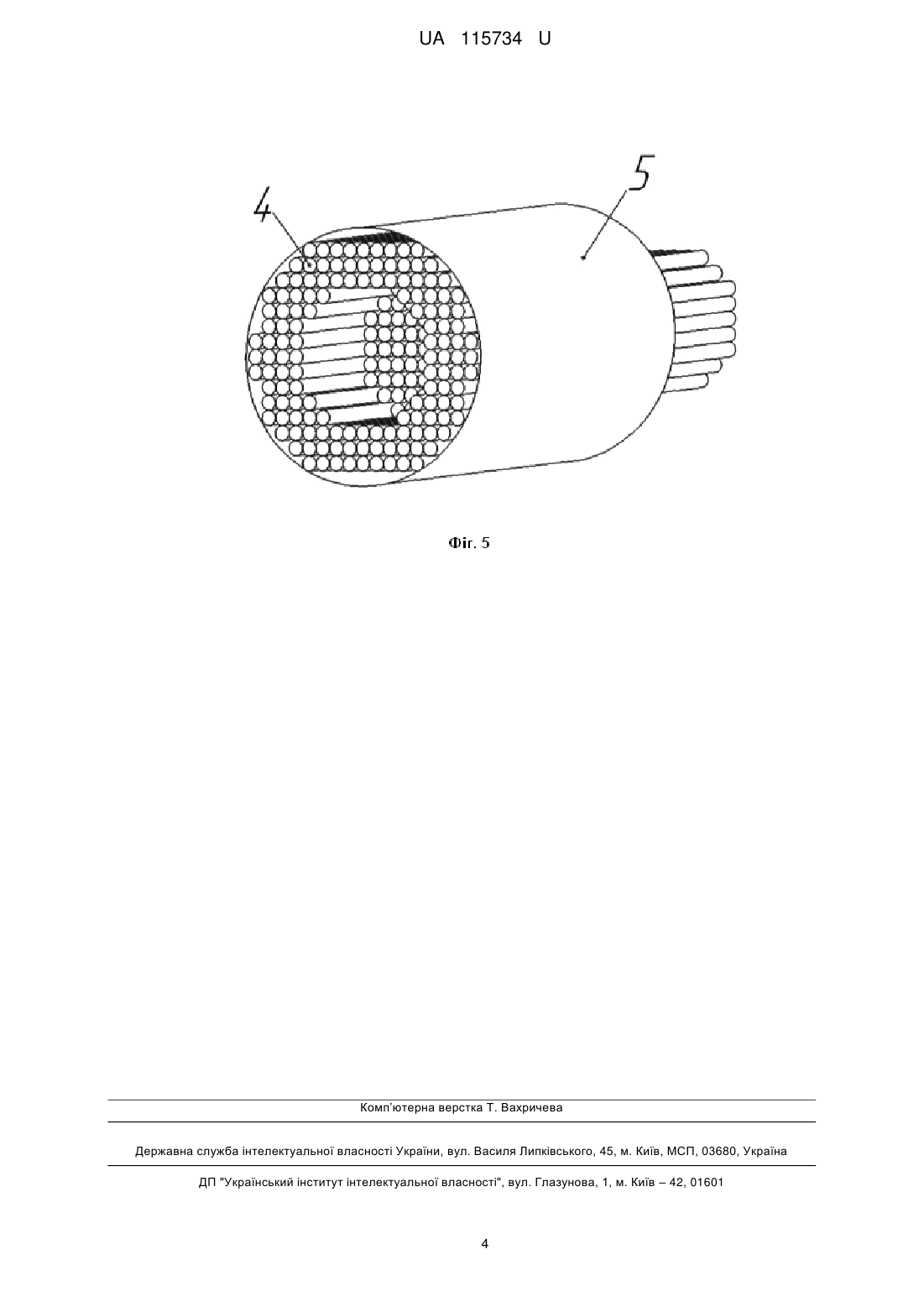

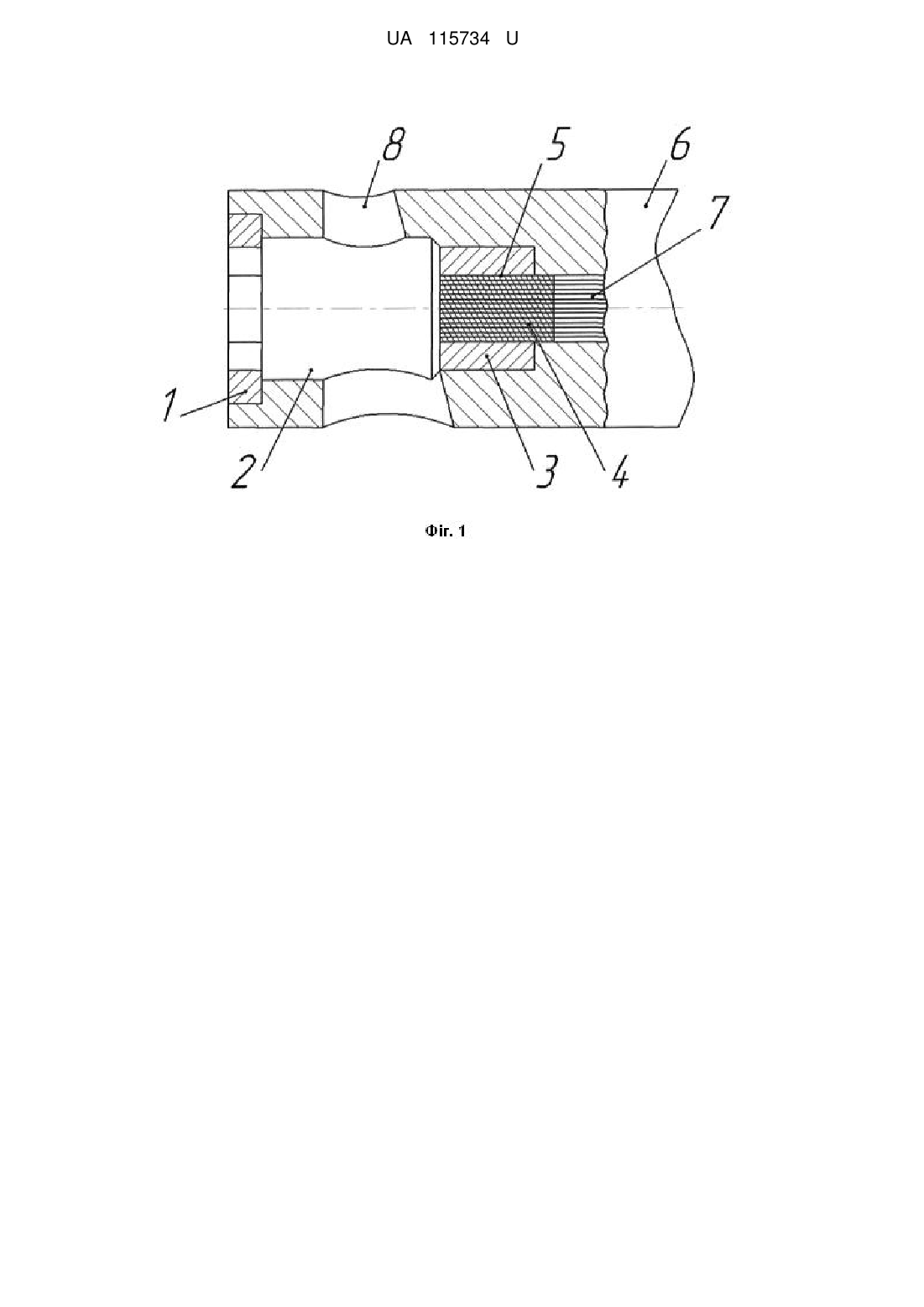

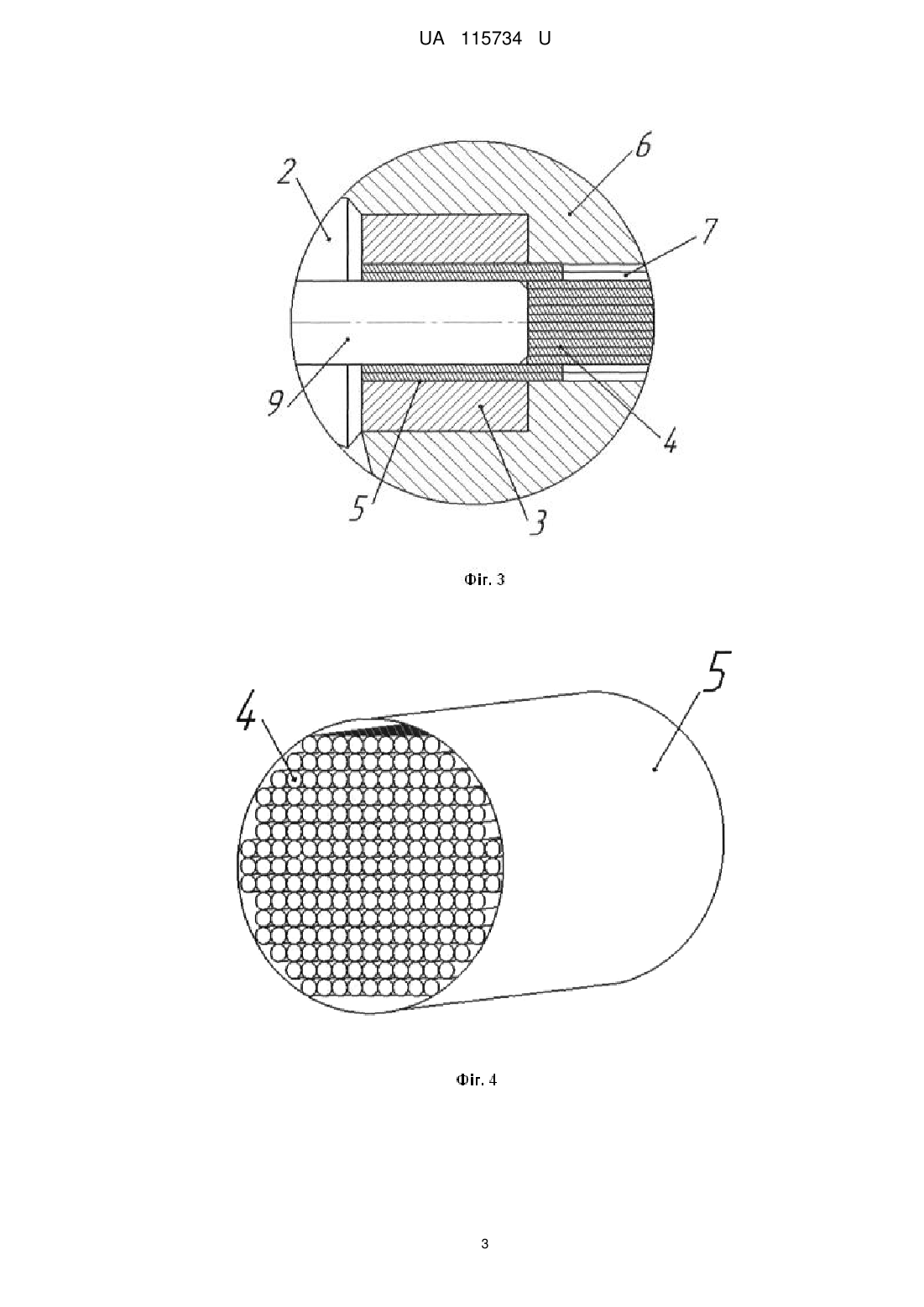

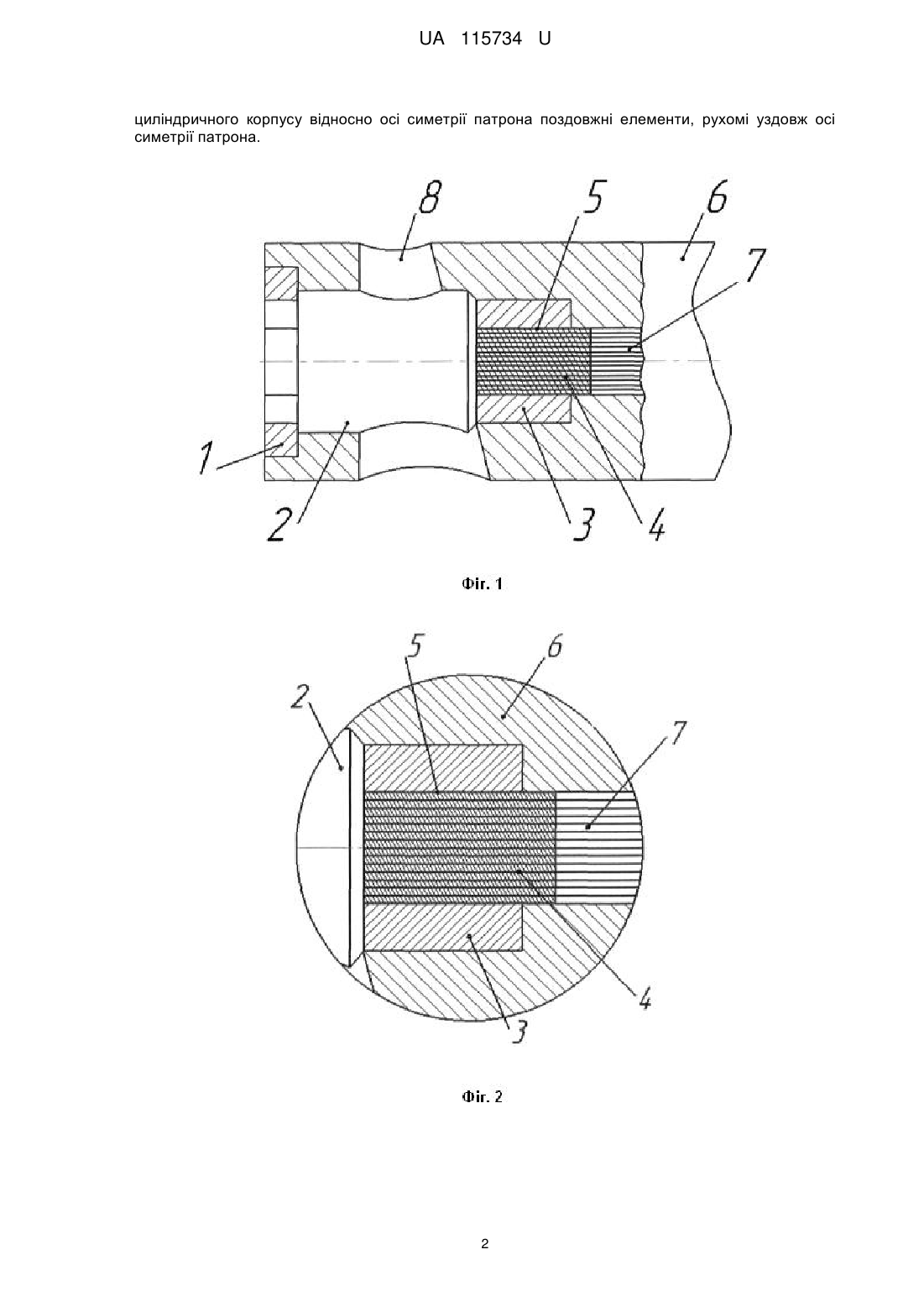

Реферат: Патрон для закріплення свердла містить корпус з частиною для закріплення в верстаті або електроінструменті. В корпусі патрона виконано поздовжній отвір, в якому з боку торця, зверненого до ріжучої частини свердла, встановлена і жорстко закріплена направляюча втулка. З іншого торця поздовжнього отвору, що знаходиться протилежно торцю, зверненого до ріжучої частини свердла, в поздовжньому отворі корпусу патрона встановлена і жорстко закріплена втулка з центральним отвором, симетрично щодо осі симетрії патрона. В центральний отвір втулки встановлені розташовані всередині циліндричного корпусу відносно осі симетрії патрона поздовжні елементи, рухомі уздовж осі симетрії патрона. UA 115734 U (54) ПАТРОН ДЛЯ ЗАКРІПЛЕННЯ СВЕРДЛА UA 115734 U UA 115734 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до ріжучого і допоміжного інструменту для обробки матеріалів різанням, зокрема відповідно до свердел та патронів. Відомим аналогом є магнітний патрон для закріплення свердла [Патент на изобретение Российской федерации RU 2433021 В23В 31/00], який є найближчим аналогом розробленої корисної моделі, що містить корпус з частиною для закріплення в верстаті або електроінструменті та магніт, в корпусі виконано поздовжній отвір, в якому з боку торця, зверненого до ріжучої частини свердла, встановлена і жорстко закріплена призначена для взаємодії з багатогранною бічною поверхнею свердла втулка з центральним отвором, обмеженим багатогранної поверхнею з поперечним перерізом у вигляді багатокутника, симетричного щодо осі патрона, при цьому магніт розміщений в поздовжньому отворі корпусу знаходиться на віддаленні від згаданого торця, між магнітом і втулкою з багатогранним отвором в поздовжньому отворі корпусу встановлена і жорстко закріплена втулка з центральним циліндричним отвором для розміщення стрижня, приєднаного до хвостової частини свердла. Технологічні обмеження при використанні різних типів свердел, у зв'язку з фіксованим розмірами отвору у патроні. В основу корисної моделі поставлена задача підвищити технологічність виготовлення та уніфікації патрона. Поставлена задача вирішується тим, що патрон для закріплення свердла, що містить корпус з частиною для закріплення в верстаті або електроінструменті, в корпусі патрона виконано поздовжній отвір, в якому з боку торця, зверненого до ріжучої частини свердла, встановлена і жорстко закріплена направляюча втулка, а з іншого торця поздовжнього отвору, що знаходиться протилежно торцю, зверненого до ріжучої частини свердла, в поздовжньому отворі корпусу патрона встановлена і жорстко закріплена втулка з центральним отвором, симетрично щодо осі симетрії патрона, згідно з корисною моделлю, в центральний отвір втулки встановлені розташовані всередині циліндричного корпусу відносно осі симетрії патрона поздовжні елементи, рухомі уздовж осі симетрії патрона. Корисна модель пояснюється кресленнями, де на фіг. 1 - фіг. 3 представлено подовжній переріз патрона для закріплення свердла; на фіг. 4 - фіг. 5 представлено циліндричний корпус з розташованими всередині поздовжніми елементами, рухомими уздовж осі симетрії патрона. Патрон для закріплення свердла 9 містить корпус патрона 6 з частиною для закріплення в верстаті або електроінструменті (не відображено) та циліндричний корпус 5 з розташованими всередині поздовжніми елементами 4, рухомими уздовж осі симетрії патрона. В корпусі патрона 6 виконано поздовжній отвір 2, в якому з боку торця, зверненого до ріжучої частини свердла, встановлена і жорстко закріплена призначена для взаємодії з бічною поверхнею свердла направляюча втулка 1 з центральним отвором, симетрично відносно осі патрона. З іншого торця поздовжнього отвору, що знаходиться протилежно торцю, зверненого до ріжучої частини свердла, в поздовжньому отворі корпусу патрона встановлена і жорстко закріплена втулка 3 з центральним циліндричним отвором, в якому розміщений циліндричний корпус 5 з розташованими всередині поздовжніми елементами 4, рухомими уздовж осі симетрії патрона. При закріпленні свердла 9 в патроні воно вставляється стрижнем через отвори у втулці 1 і втулки 3 зсуваючи поздовжні елементами 4 в паз 7, зсув яких повторює форму свердла 9, що їх зсуває. При цьому стрижень свердла 9 утримується в патроні перпендикулярно осьового напрямку. Для закріплення та розкріплення свердла 9 в осьовому напрямку може бути використаний фіксуючий елемент (не відображено), що вставляється в паз 8. Крутний момент передається з патрона на свердло 9 за рахунок взаємодії багатогранної поверхні свердла з поздовжніми елементами 4. Використання патрона для закріплення свердла дозволяє розширити технічні можливості патрона на виробництві. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Патрон для закріплення свердла, що містить корпус з частиною для закріплення в верстаті або електроінструменті, в корпусі патрона виконано поздовжній отвір, в якому з боку торця, зверненого до ріжучої частини свердла, встановлена і жорстко закріплена направляюча втулка, а з іншого торця поздовжнього отвору, що знаходиться протилежно торцю, зверненого до ріжучої частини свердла, в поздовжньому отворі корпусу патрона встановлена і жорстко закріплена втулка з центральним отвором, симетрично щодо осі симетрії патрона, який відрізняється тим, що в центральний отвір втулки встановлені розташовані всередині 1 UA 115734 U циліндричного корпусу відносно осі симетрії патрона поздовжні елементи, рухомі уздовж осі симетрії патрона. 2 UA 115734 U 3 UA 115734 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 4
