Пружна муфта

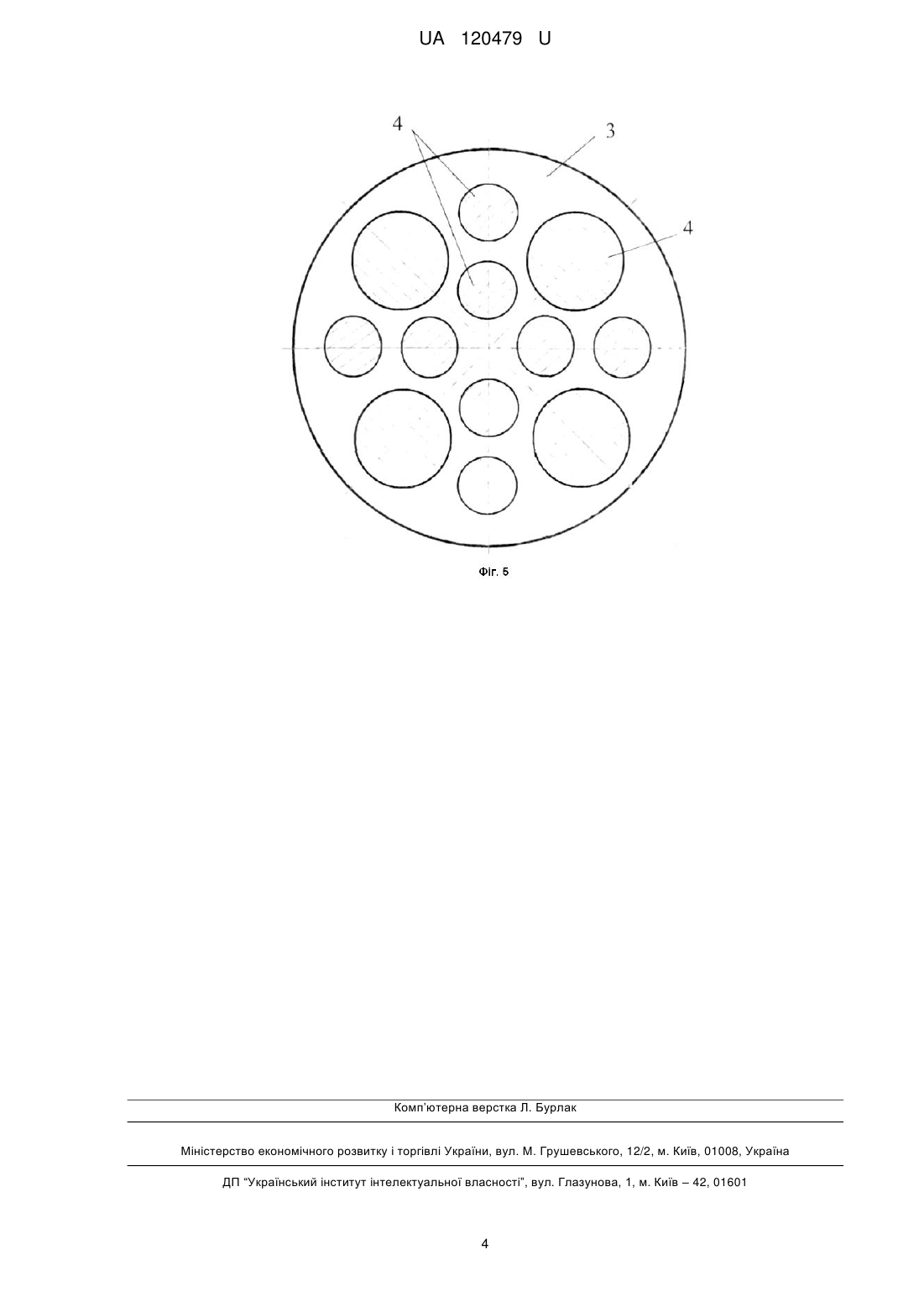

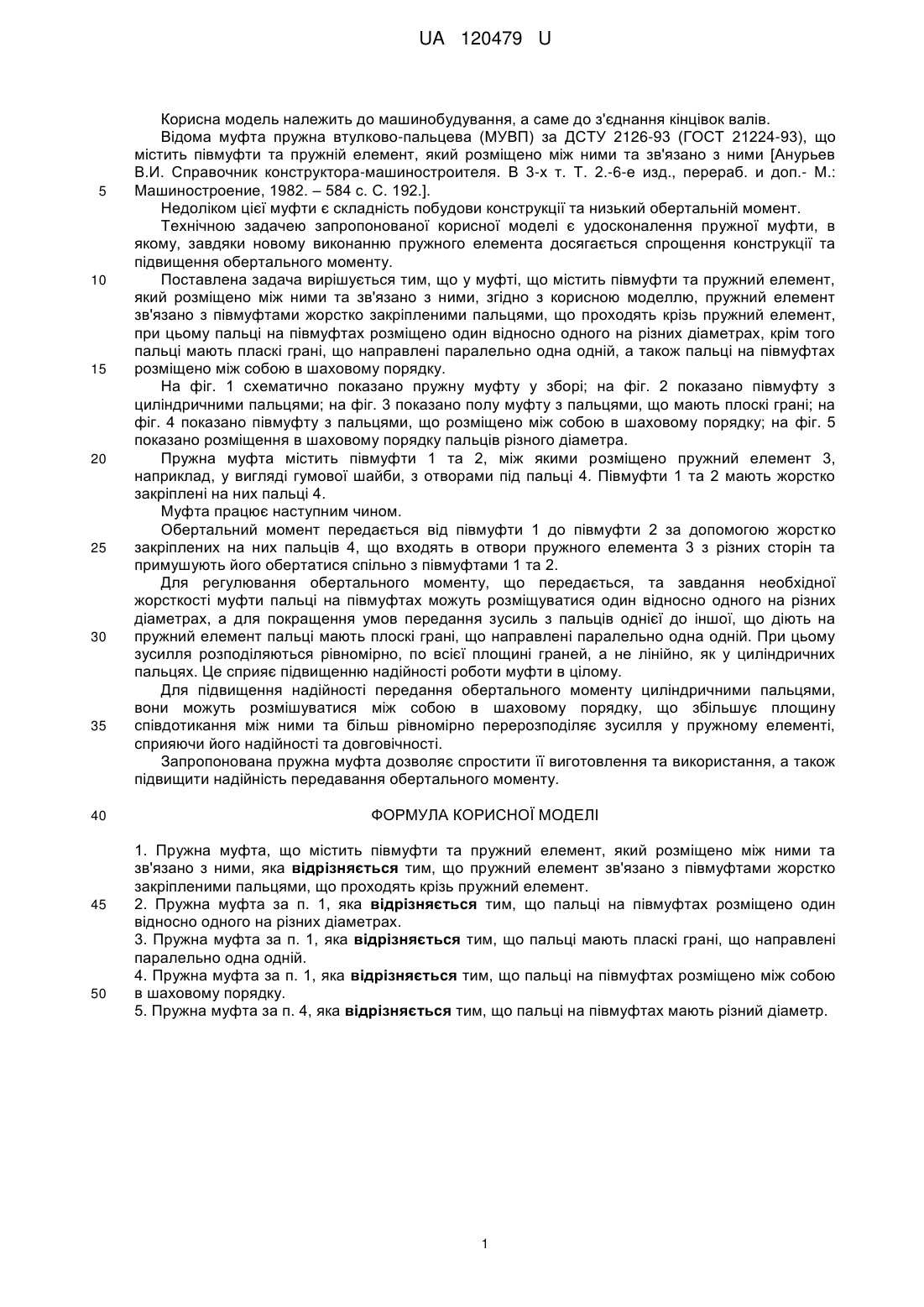

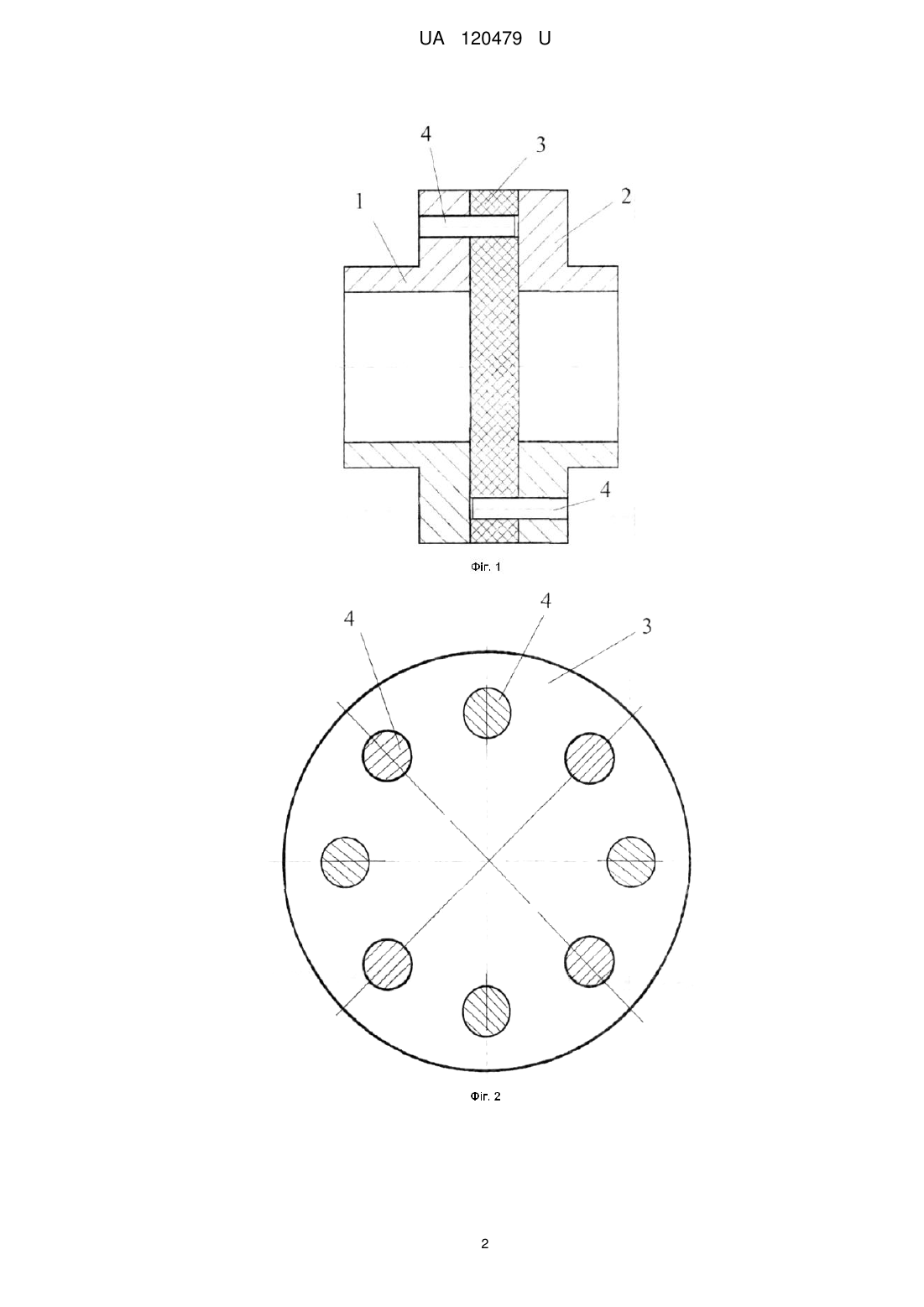

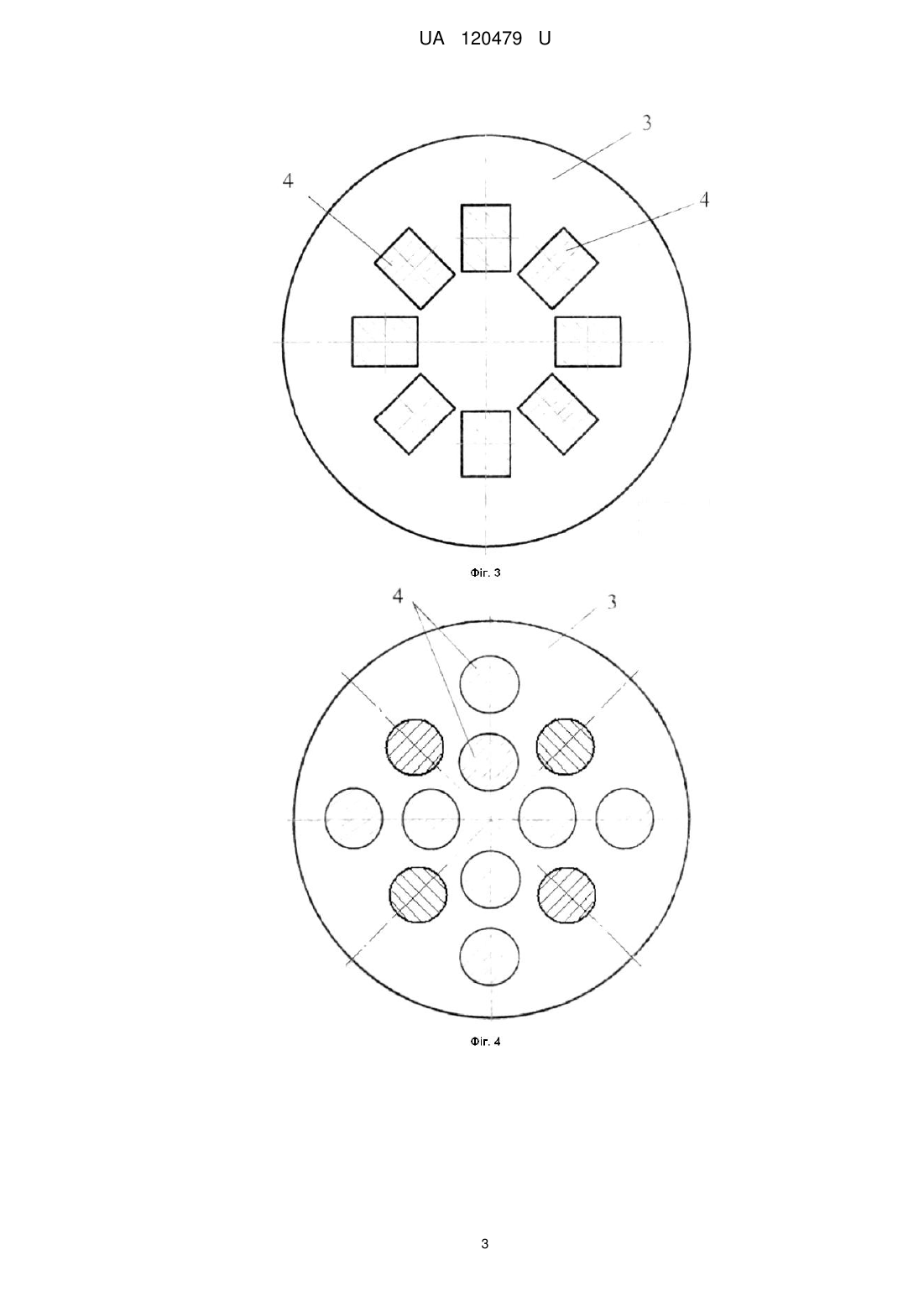

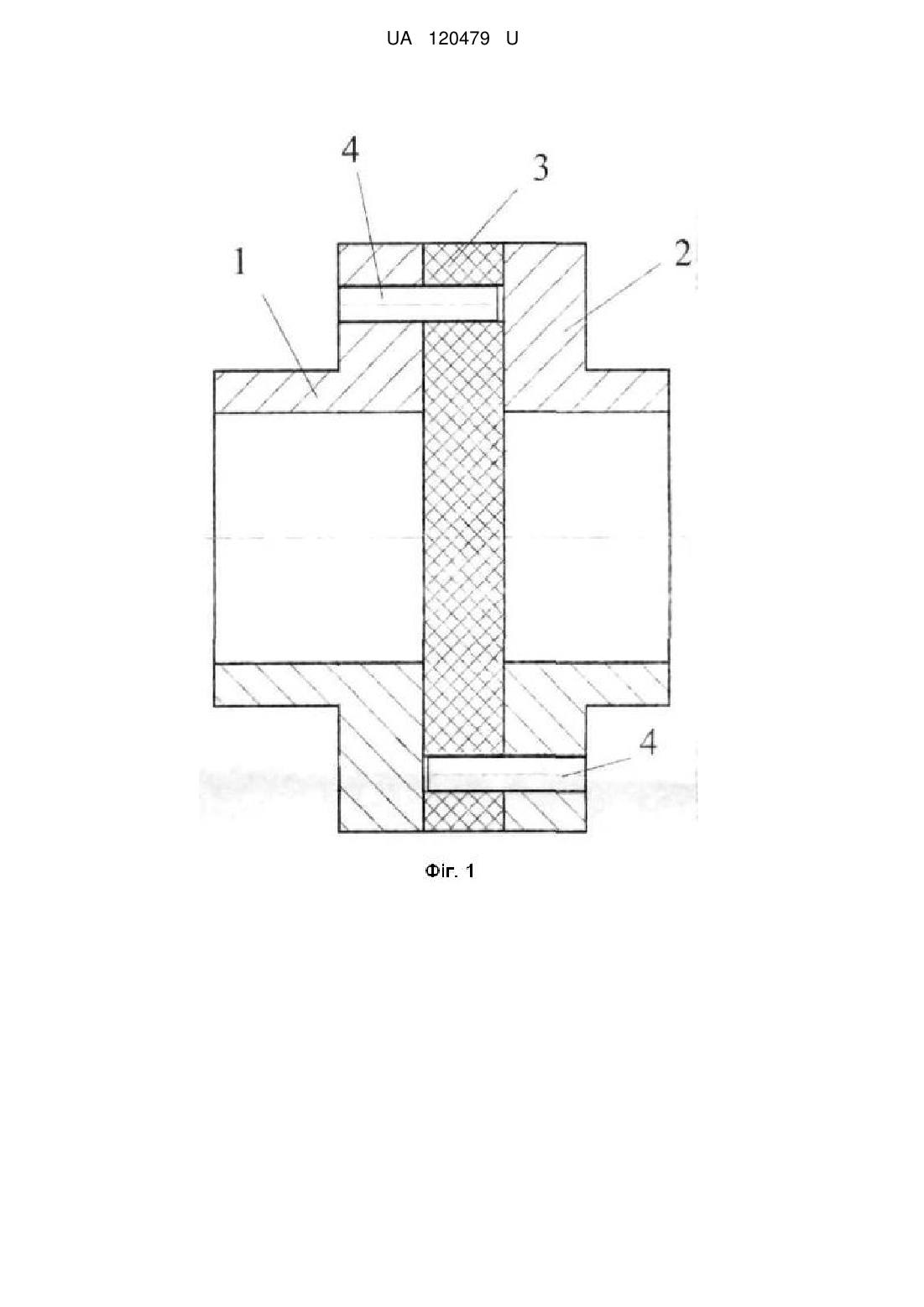

Реферат: Пружна муфта містить півмуфти та пружний елемент, який розміщено між ними та зв'язано з ними. Пружний елемент зв'язано з півмуфтами жорстко закріпленими пальцями, що проходять крізь пружний елемент. Пальці на півмуфтах розміщено один відносно одного на різних діаметрах. Пальці мають пласкі грані, що направлені паралельно одна одній. Пальці на півмуфтах розміщено між собою в шаховому порядку і мають різний діаметр. UA 120479 U (12) UA 120479 U UA 120479 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування, а саме до з'єднання кінцівок валів. Відома муфта пружна втулково-пальцева (МУВП) за ДСТУ 2126-93 (ГОСТ 21224-93), що містить півмуфти та пружній елемент, який розміщено між ними та зв'язано з ними [Анурьев В.И. Справочник конструктора-машиностроителя. В 3-х т. Т. 2.-6-е изд., перераб. и доп.- М.: Машиностроение, 1982. – 584 с. С. 192.]. Недоліком цієї муфти є складність побудови конструкції та низький обертальній момент. Технічною задачею запропонованої корисної моделі є удосконалення пружної муфти, в якому, завдяки новому виконанню пружного елемента досягається спрощення конструкції та підвищення обертального моменту. Поставлена задача вирішується тим, що у муфті, що містить півмуфти та пружний елемент, який розміщено між ними та зв'язано з ними, згідно з корисною моделлю, пружний елемент зв'язано з півмуфтами жорстко закріпленими пальцями, що проходять крізь пружний елемент, при цьому пальці на півмуфтах розміщено один відносно одного на різних діаметрах, крім того пальці мають пласкі грані, що направлені паралельно одна одній, а також пальці на півмуфтах розміщено між собою в шаховому порядку. На фіг. 1 схематично показано пружну муфту у зборі; на фіг. 2 показано півмуфту з циліндричними пальцями; на фіг. 3 показано полу муфту з пальцями, що мають плоскі грані; на фіг. 4 показано півмуфту з пальцями, що розміщено між собою в шаховому порядку; на фіг. 5 показано розміщення в шаховому порядку пальців різного діаметра. Пружна муфта містить півмуфти 1 та 2, між якими розміщено пружний елемент 3, наприклад, у вигляді гумової шайби, з отворами під пальці 4. Півмуфти 1 та 2 мають жорстко закріплені на них пальці 4. Муфта працює наступним чином. Обертальний момент передається від півмуфти 1 до півмуфти 2 за допомогою жорстко закріплених на них пальців 4, що входять в отвори пружного елемента 3 з різних сторін та примушують його обертатися спільно з півмуфтами 1 та 2. Для регулювання обертального моменту, що передається, та завдання необхідної жорсткості муфти пальці на півмуфтах можуть розміщуватися один відносно одного на різних діаметрах, а для покращення умов передання зусиль з пальців однієї до іншої, що діють на пружний елемент пальці мають плоскі грані, що направлені паралельно одна одній. При цьому зусилля розподіляються рівномірно, по всієї площині граней, а не лінійно, як у циліндричних пальцях. Це сприяє підвищенню надійності роботи муфти в цілому. Для підвищення надійності передання обертального моменту циліндричними пальцями, вони можуть розмішуватися між собою в шаховому порядку, що збільшує площину співдотикання між ними та більш рівномірно перерозподіляє зусилля у пружному елементі, сприяючи його надійності та довговічності. Запропонована пружна муфта дозволяє спростити її виготовлення та використання, а також підвищити надійність передавання обертального моменту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пружна муфта, що містить півмуфти та пружний елемент, який розміщено між ними та зв'язано з ними, яка відрізняється тим, що пружний елемент зв'язано з півмуфтами жорстко закріпленими пальцями, що проходять крізь пружний елемент. 2. Пружна муфта за п. 1, яка відрізняється тим, що пальці на півмуфтах розміщено один відносно одного на різних діаметрах. 3. Пружна муфта за п. 1, яка відрізняється тим, що пальці мають пласкі грані, що направлені паралельно одна одній. 4. Пружна муфта за п. 1, яка відрізняється тим, що пальці на півмуфтах розміщено між собою в шаховому порядку. 5. Пружна муфта за п. 4, яка відрізняється тим, що пальці на півмуфтах мають різний діаметр. 1 UA 120479 U 2 UA 120479 U 3 UA 120479 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
