Нитконатягувач

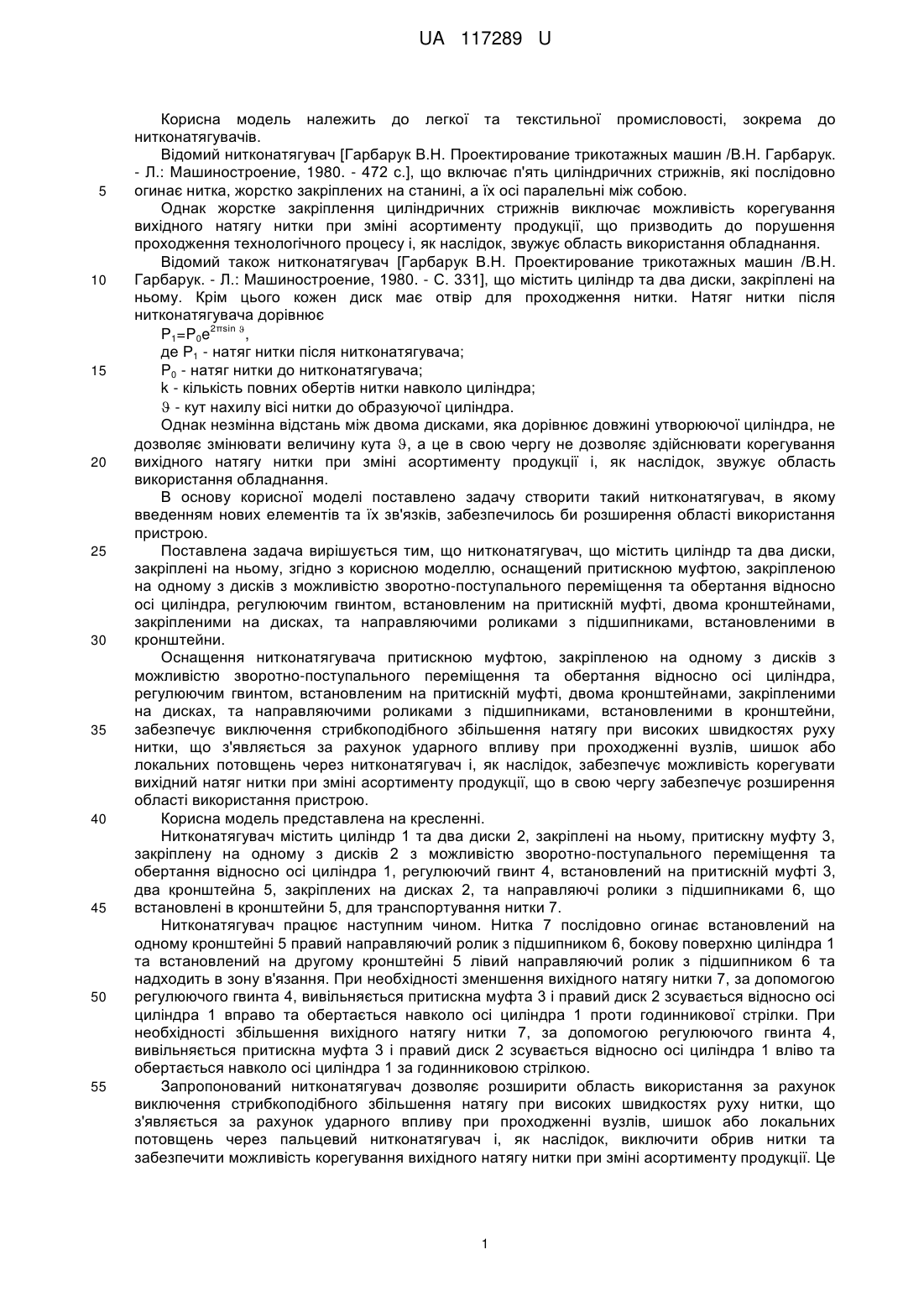

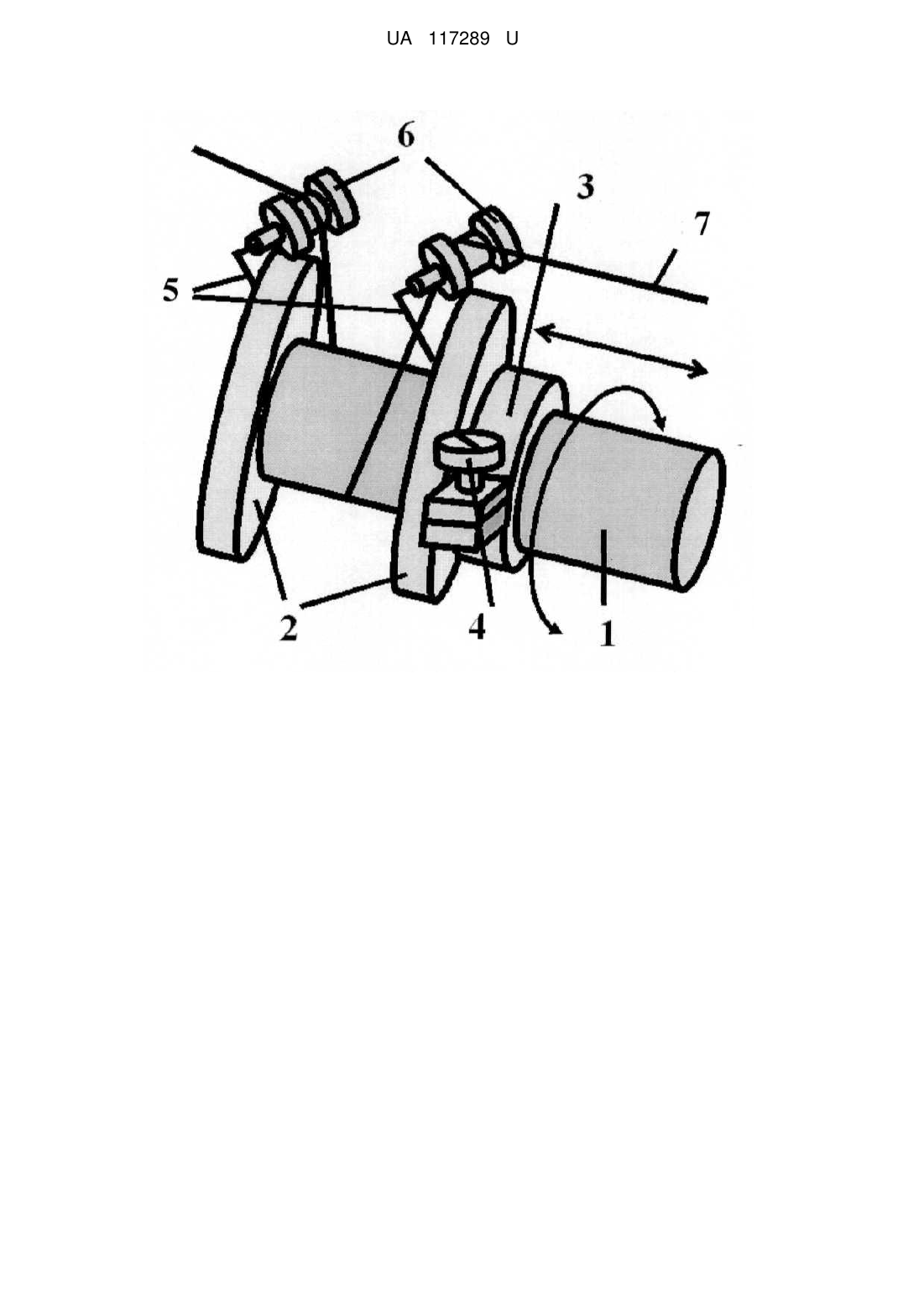

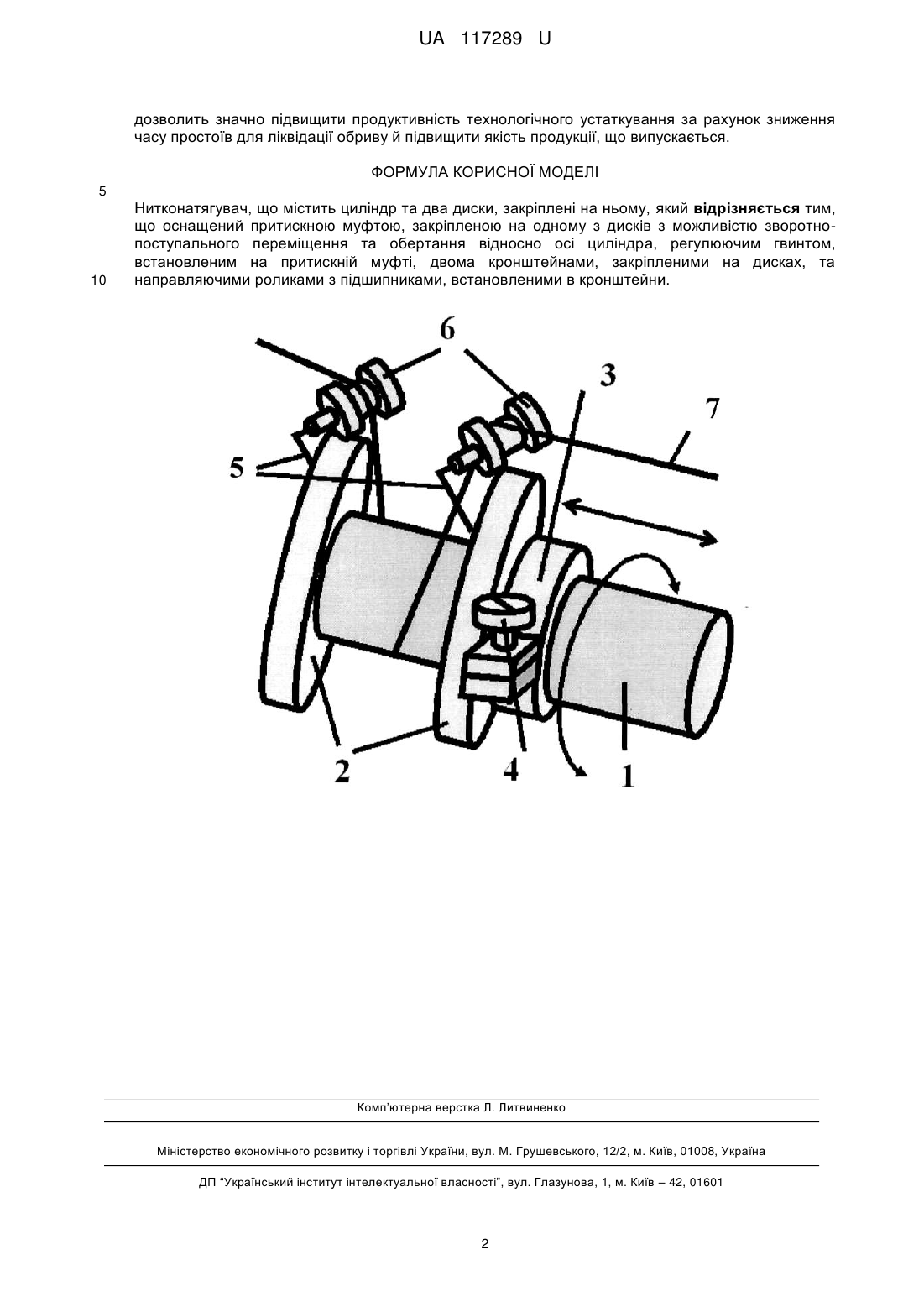

Реферат: Нитконатягувач містить циліндр та два диски, закріплені на ньому. Оснащений притискною муфтою, закріпленою на одному з дисків з можливістю зворотно-поступального переміщення та обертання відносно осі циліндра, регулюючим гвинтом, встановленим на притискній муфті, двома кронштейнами, закріпленими на дисках, та направляючими роликами з підшипниками, встановленими в кронштейни. UA 117289 U (54) НИТКОНАТЯГУВАЧ UA 117289 U UA 117289 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до легкої та текстильної промисловості, зокрема до нитконатягувачів. Відомий нитконатягувач [Гарбарук В.Н. Проектирование трикотажных машин /В.Н. Гарбарук. - Л.: Машиностроение, 1980. - 472 с.], що включає п'ять циліндричних стрижнів, які послідовно огинає нитка, жорстко закріплених на станині, а їх осі паралельні між собою. Однак жорстке закріплення циліндричних стрижнів виключає можливість корегування вихідного натягу нитки при зміні асортименту продукції, що призводить до порушення проходження технологічного процесу і, як наслідок, звужує область використання обладнання. Відомий також нитконатягувач [Гарбарук В.Н. Проектирование трикотажных машин /В.Н. Гарбарук. - Л.: Машиностроение, 1980. - С. 331], що містить циліндр та два диски, закріплені на ньому. Крім цього кожен диск має отвір для проходження нитки. Натяг нитки після нитконатягувача дорівнює 2πsin  P1=P0e , де Р1 - натяг нитки після нитконатягувача; P0 - натяг нитки до нитконатягувача; k - кількість повних обертів нитки навколо циліндра;  - кут нахилу вісі нитки до образуючої циліндра. Однак незмінна відстань між двома дисками, яка дорівнює довжині утворюючої циліндра, не дозволяє змінювати величину кута , а це в свою чергу не дозволяє здійснювати корегування вихідного натягу нитки при зміні асортименту продукції і, як наслідок, звужує область використання обладнання. В основу корисної моделі поставлено задачу створити такий нитконатягувач, в якому введенням нових елементів та їх зв'язків, забезпечилось би розширення області використання пристрою. Поставлена задача вирішується тим, що нитконатягувач, що містить циліндр та два диски, закріплені на ньому, згідно з корисною моделлю, оснащений притискною муфтою, закріпленою на одному з дисків з можливістю зворотно-поступального переміщення та обертання відносно осі циліндра, регулюючим гвинтом, встановленим на притискній муфті, двома кронштейнами, закріпленими на дисках, та направляючими роликами з підшипниками, встановленими в кронштейни. Оснащення нитконатягувача притискною муфтою, закріпленою на одному з дисків з можливістю зворотно-поступального переміщення та обертання відносно осі циліндра, регулюючим гвинтом, встановленим на притискній муфті, двома кронштейнами, закріпленими на дисках, та направляючими роликами з підшипниками, встановленими в кронштейни, забезпечує виключення стрибкоподібного збільшення натягу при високих швидкостях руху нитки, що з'являється за рахунок ударного впливу при проходженні вузлів, шишок або локальних потовщень через нитконатягувач і, як наслідок, забезпечує можливість корегувати вихідний натяг нитки при зміні асортименту продукції, що в свою чергу забезпечує розширення області використання пристрою. Корисна модель представлена на кресленні. Нитконатягувач містить циліндр 1 та два диски 2, закріплені на ньому, притискну муфту 3, закріплену на одному з дисків 2 з можливістю зворотно-поступального переміщення та обертання відносно осі циліндра 1, регулюючий гвинт 4, встановлений на притискній муфті 3, два кронштейна 5, закріплених на дисках 2, та направляючі ролики з підшипниками 6, що встановлені в кронштейни 5, для транспортування нитки 7. Нитконатягувач працює наступним чином. Нитка 7 послідовно огинає встановлений на одному кронштейні 5 правий направляючий ролик з підшипником 6, бокову поверхню циліндра 1 та встановлений на другому кронштейні 5 лівий направляючий ролик з підшипником 6 та надходить в зону в'язання. При необхідності зменшення вихідного натягу нитки 7, за допомогою регулюючого гвинта 4, вивільняється притискна муфта 3 і правий диск 2 зсувається відносно осі циліндра 1 вправо та обертається навколо осі циліндра 1 проти годинникової стрілки. При необхідності збільшення вихідного натягу нитки 7, за допомогою регулюючого гвинта 4, вивільняється притискна муфта 3 і правий диск 2 зсувається відносно осі циліндра 1 вліво та обертається навколо осі циліндра 1 за годинниковою стрілкою. Запропонований нитконатягувач дозволяє розширити область використання за рахунок виключення стрибкоподібного збільшення натягу при високих швидкостях руху нитки, що з'являється за рахунок ударного впливу при проходженні вузлів, шишок або локальних потовщень через пальцевий нитконатягувач і, як наслідок, виключити обрив нитки та забезпечити можливість корегування вихідного натягу нитки при зміні асортименту продукції. Це 1 UA 117289 U дозволить значно підвищити продуктивність технологічного устаткування за рахунок зниження часу простоїв для ліквідації обриву й підвищити якість продукції, що випускається. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Нитконатягувач, що містить циліндр та два диски, закріплені на ньому, який відрізняється тим, що оснащений притискною муфтою, закріпленою на одному з дисків з можливістю зворотнопоступального переміщення та обертання відносно осі циліндра, регулюючим гвинтом, встановленим на притискній муфті, двома кронштейнами, закріпленими на дисках, та направляючими роликами з підшипниками, встановленими в кронштейни. Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
