Компенсатор натягу

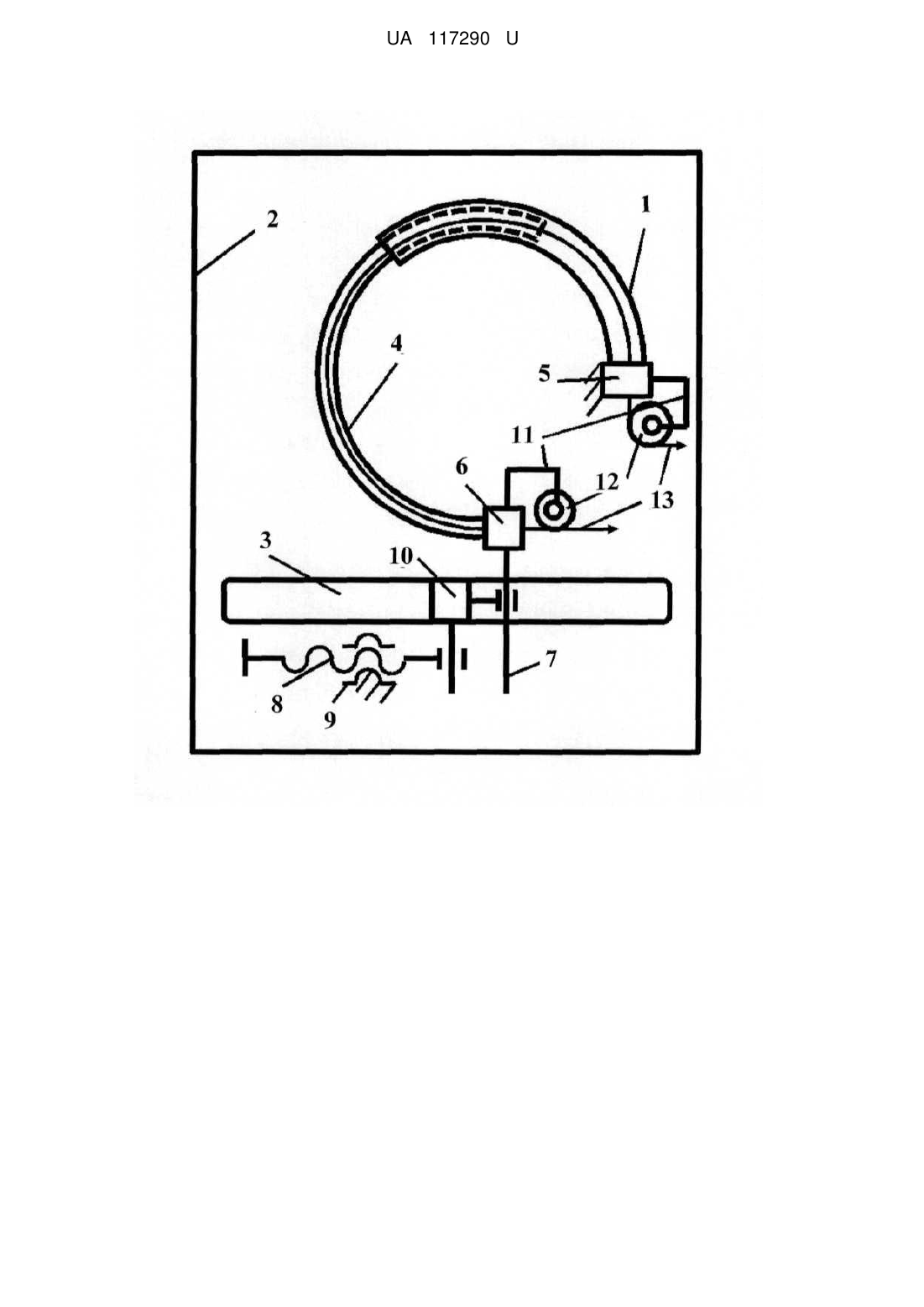

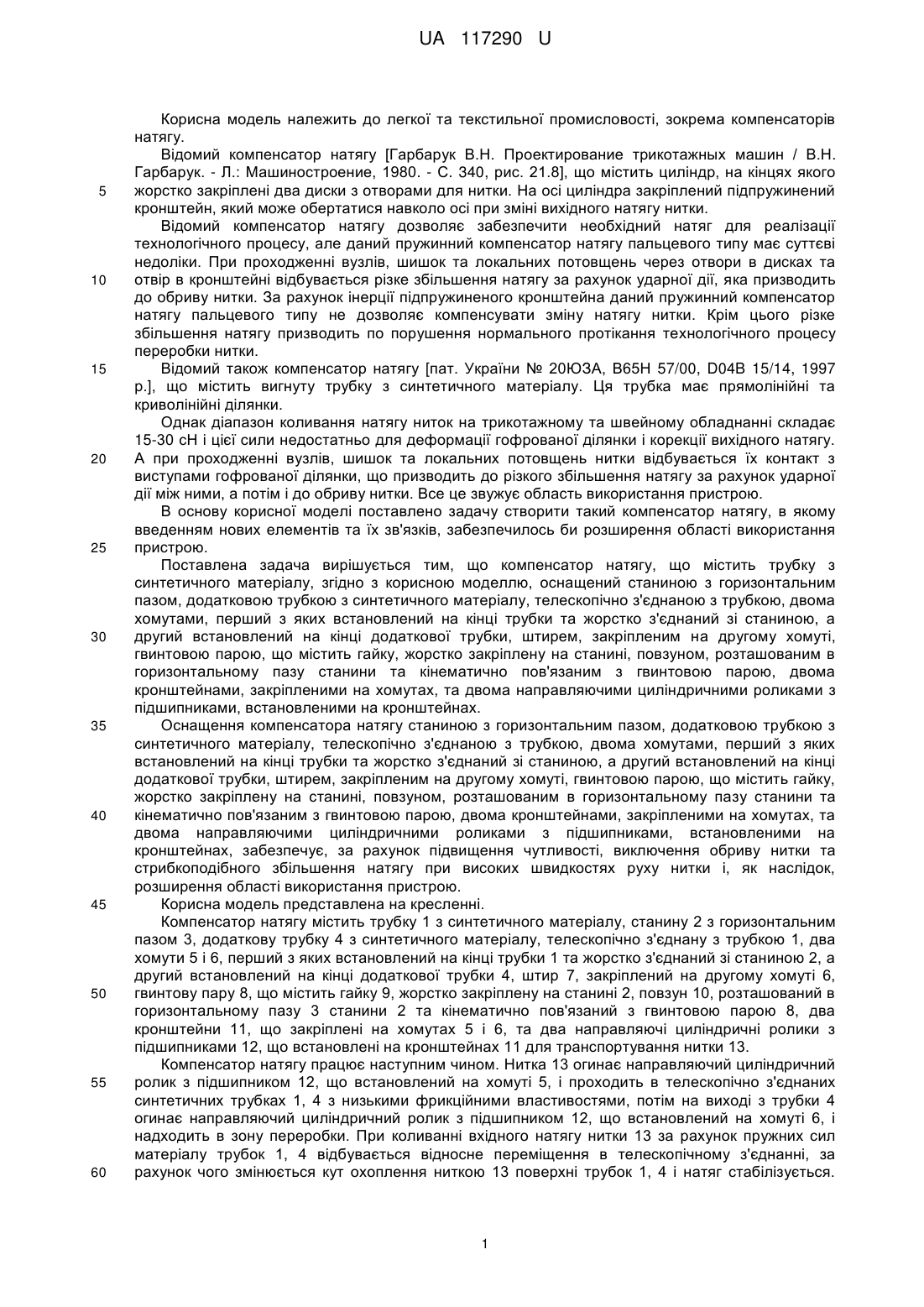

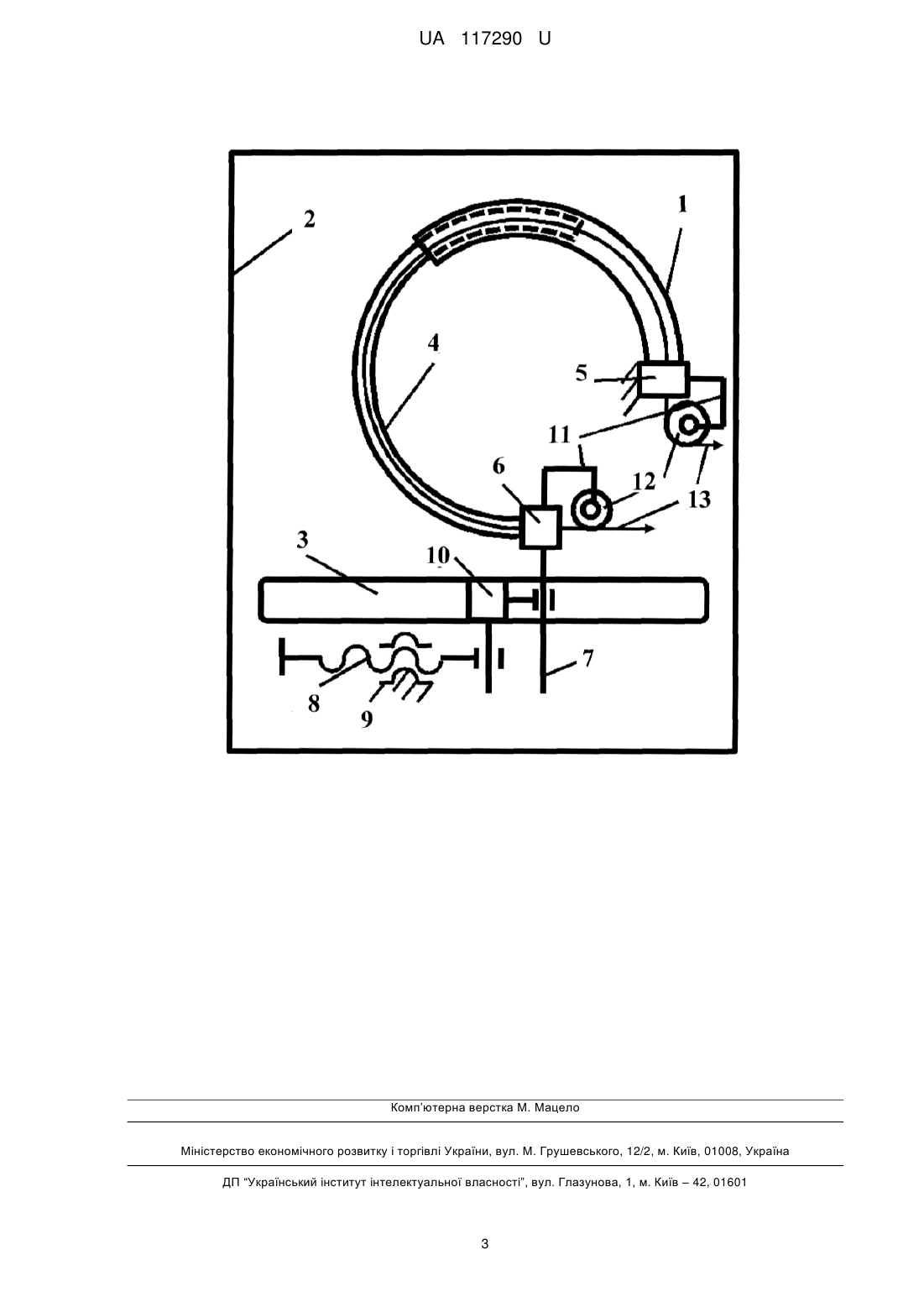

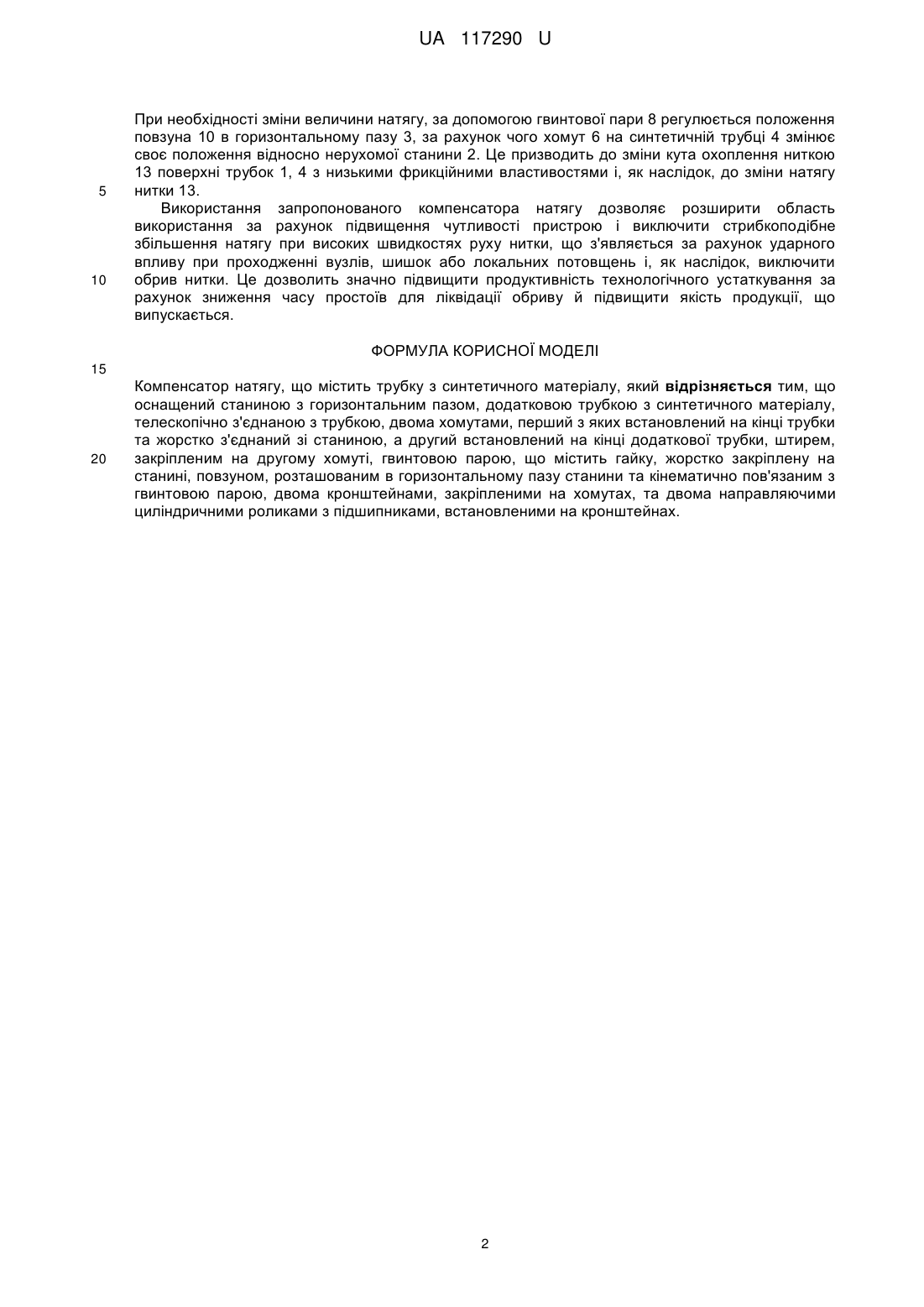

Реферат: Компенсатор натягу містить трубку з синтетичного матеріалу. Оснащений станиною з горизонтальним пазом, додатковою трубкою з синтетичного матеріалу, телескопічно з'єднаною з трубкою, двома хомутами, перший з яких встановлений на кінці трубки та жорстко з'єднаний зі станиною, а другий встановлений на кінці додаткової трубки, штирем, закріпленим на другому хомуті, гвинтовою парою, що містить гайку, жорстко закріплену на станині, повзуном, розташованим в горизонтальному пазу станини та кінематично пов'язаним з гвинтовою парою, двома кронштейнами, закріпленими на хомутах, та двома направляючими циліндричними роликами з підшипниками, встановленими на кронштейнах. UA 117290 U (54) КОМПЕНСАТОР НАТЯГУ UA 117290 U UA 117290 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до легкої та текстильної промисловості, зокрема компенсаторів натягу. Відомий компенсатор натягу [Гарбарук В.Н. Проектирование трикотажных машин / В.Н. Гарбарук. - Л.: Машиностроение, 1980. - С. 340, рис. 21.8], що містить циліндр, на кінцях якого жорстко закріплені два диски з отворами для нитки. На осі циліндра закріплений підпружинений кронштейн, який може обертатися навколо осі при зміні вихідного натягу нитки. Відомий компенсатор натягу дозволяє забезпечити необхідний натяг для реалізації технологічного процесу, але даний пружинний компенсатор натягу пальцевого типу має суттєві недоліки. При проходженні вузлів, шишок та локальних потовщень через отвори в дисках та отвір в кронштейні відбувається різке збільшення натягу за рахунок ударної дії, яка призводить до обриву нитки. За рахунок інерції підпружиненого кронштейна даний пружинний компенсатор натягу пальцевого типу не дозволяє компенсувати зміну натягу нитки. Крім цього різке збільшення натягу призводить по порушення нормального протікання технологічного процесу переробки нитки. Відомий також компенсатор натягу [пат. України № 20ЮЗА, В65Н 57/00, D04B 15/14, 1997 р.], що містить вигнуту трубку з синтетичного матеріалу. Ця трубка має прямолінійні та криволінійні ділянки. Однак діапазон коливання натягу ниток на трикотажному та швейному обладнанні складає 15-30 сН і цієї сили недостатньо для деформації гофрованої ділянки і корекції вихідного натягу. А при проходженні вузлів, шишок та локальних потовщень нитки відбувається їх контакт з виступами гофрованої ділянки, що призводить до різкого збільшення натягу за рахунок ударної дії між ними, а потім і до обриву нитки. Все це звужує область використання пристрою. В основу корисної моделі поставлено задачу створити такий компенсатор натягу, в якому введенням нових елементів та їх зв'язків, забезпечилось би розширення області використання пристрою. Поставлена задача вирішується тим, що компенсатор натягу, що містить трубку з синтетичного матеріалу, згідно з корисною моделлю, оснащений станиною з горизонтальним пазом, додатковою трубкою з синтетичного матеріалу, телескопічно з'єднаною з трубкою, двома хомутами, перший з яких встановлений на кінці трубки та жорстко з'єднаний зі станиною, а другий встановлений на кінці додаткової трубки, штирем, закріпленим на другому хомуті, гвинтовою парою, що містить гайку, жорстко закріплену на станині, повзуном, розташованим в горизонтальному пазу станини та кінематично пов'язаним з гвинтовою парою, двома кронштейнами, закріпленими на хомутах, та двома направляючими циліндричними роликами з підшипниками, встановленими на кронштейнах. Оснащення компенсатора натягу станиною з горизонтальним пазом, додатковою трубкою з синтетичного матеріалу, телескопічно з'єднаною з трубкою, двома хомутами, перший з яких встановлений на кінці трубки та жорстко з'єднаний зі станиною, а другий встановлений на кінці додаткової трубки, штирем, закріпленим на другому хомуті, гвинтовою парою, що містить гайку, жорстко закріплену на станині, повзуном, розташованим в горизонтальному пазу станини та кінематично пов'язаним з гвинтовою парою, двома кронштейнами, закріпленими на хомутах, та двома направляючими циліндричними роликами з підшипниками, встановленими на кронштейнах, забезпечує, за рахунок підвищення чутливості, виключення обриву нитки та стрибкоподібного збільшення натягу при високих швидкостях руху нитки і, як наслідок, розширення області використання пристрою. Корисна модель представлена на кресленні. Компенсатор натягу містить трубку 1 з синтетичного матеріалу, станину 2 з горизонтальним пазом 3, додаткову трубку 4 з синтетичного матеріалу, телескопічно з'єднану з трубкою 1, два хомути 5 і 6, перший з яких встановлений на кінці трубки 1 та жорстко з'єднаний зі станиною 2, а другий встановлений на кінці додаткової трубки 4, штир 7, закріплений на другому хомуті 6, гвинтову пару 8, що містить гайку 9, жорстко закріплену на станині 2, повзун 10, розташований в горизонтальному пазу 3 станини 2 та кінематично пов'язаний з гвинтовою парою 8, два кронштейни 11, що закріплені на хомутах 5 і 6, та два направляючі циліндричні ролики з підшипниками 12, що встановлені на кронштейнах 11 для транспортування нитки 13. Компенсатор натягу працює наступним чином. Нитка 13 огинає направляючий циліндричний ролик з підшипником 12, що встановлений на хомуті 5, і проходить в телескопічно з'єднаних синтетичних трубках 1, 4 з низькими фрикційними властивостями, потім на виході з трубки 4 огинає направляючий циліндричний ролик з підшипником 12, що встановлений на хомуті 6, і надходить в зону переробки. При коливанні вхідного натягу нитки 13 за рахунок пружних сил матеріалу трубок 1, 4 відбувається відносне переміщення в телескопічному з'єднанні, за рахунок чого змінюється кут охоплення ниткою 13 поверхні трубок 1, 4 і натяг стабілізується. 1 UA 117290 U 5 10 При необхідності зміни величини натягу, за допомогою гвинтової пари 8 регулюється положення повзуна 10 в горизонтальному пазу 3, за рахунок чого хомут 6 на синтетичній трубці 4 змінює своє положення відносно нерухомої станини 2. Це призводить до зміни кута охоплення ниткою 13 поверхні трубок 1, 4 з низькими фрикційними властивостями і, як наслідок, до зміни натягу нитки 13. Використання запропонованого компенсатора натягу дозволяє розширити область використання за рахунок підвищення чутливості пристрою і виключити стрибкоподібне збільшення натягу при високих швидкостях руху нитки, що з'являється за рахунок ударного впливу при проходженні вузлів, шишок або локальних потовщень і, як наслідок, виключити обрив нитки. Це дозволить значно підвищити продуктивність технологічного устаткування за рахунок зниження часу простоїв для ліквідації обриву й підвищити якість продукції, що випускається. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Компенсатор натягу, що містить трубку з синтетичного матеріалу, який відрізняється тим, що оснащений станиною з горизонтальним пазом, додатковою трубкою з синтетичного матеріалу, телескопічно з'єднаною з трубкою, двома хомутами, перший з яких встановлений на кінці трубки та жорстко з'єднаний зі станиною, а другий встановлений на кінці додаткової трубки, штирем, закріпленим на другому хомуті, гвинтовою парою, що містить гайку, жорстко закріплену на станині, повзуном, розташованим в горизонтальному пазу станини та кінематично пов'язаним з гвинтовою парою, двома кронштейнами, закріпленими на хомутах, та двома направляючими циліндричними роликами з підшипниками, встановленими на кронштейнах. 2 UA 117290 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
