Нитконатягувач

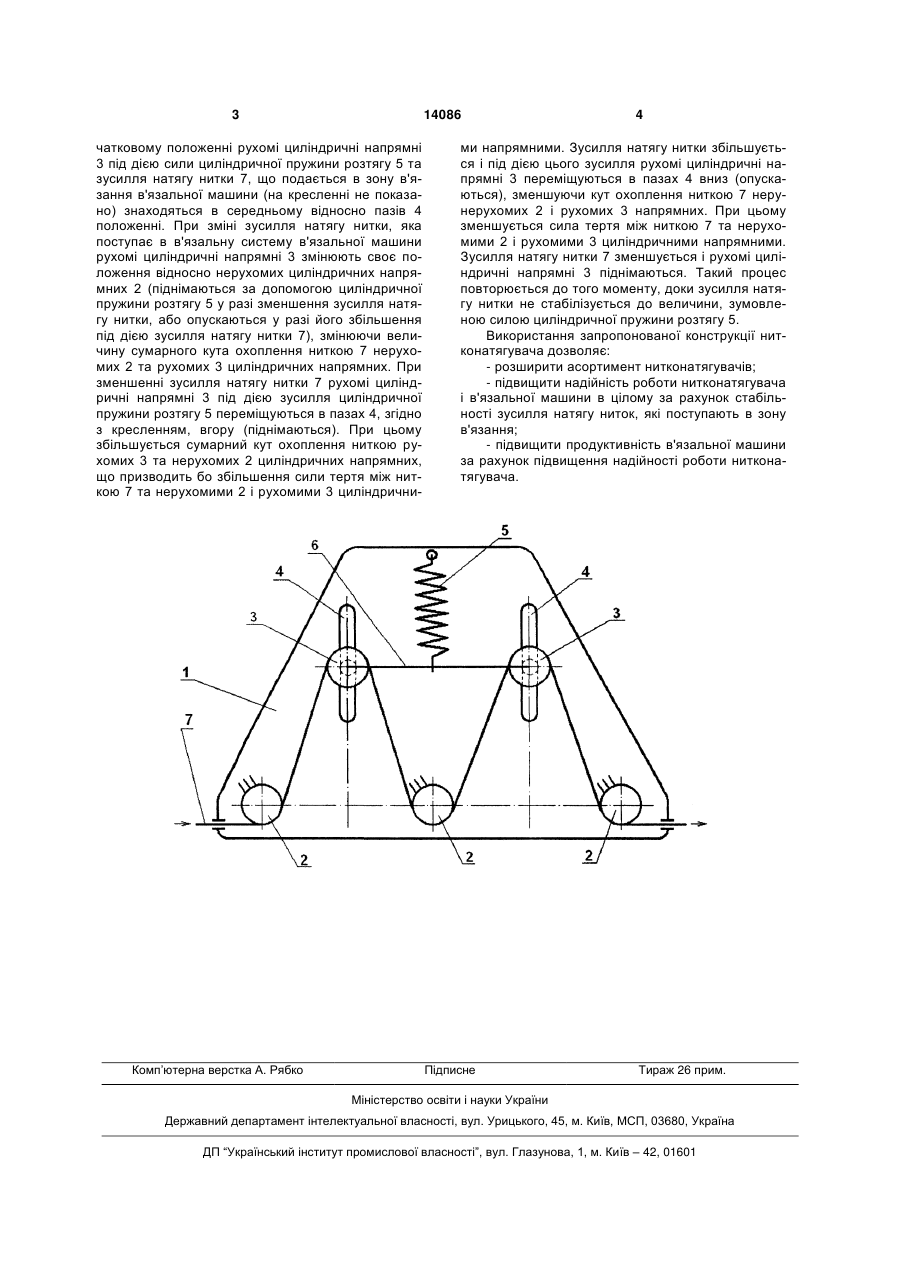

Нитконатягувач, що містить корпус з жорстко закріпленими в ньому циліндричними напрямними та пазом, який відрізняється тим, що він обладнаний щонайменше одною рухомою циліндричною напрямною, встановленою в пазу корпусу, з можливістю зворотно-поступального переміщення, та пружиною розтягу, один кінець якої жорстко з’єднано з корпусом, а другий - з рухомою циліндричною напрямною. (19) (21) 20041109496 (22) 19.11.2004 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Піпа Борис Федорович, Марченко Анатолій Іванович, Рубанка Микола Миколайович (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 14086 чатковому положенні рухомі циліндричні напрямні 3 під дією сили циліндричної пружини розтягу 5 та зусилля натягу нитки 7, що подається в зону в'язання в'язальної машини (на кресленні не показано) знаходяться в середньому відносно пазів 4 положенні. При зміні зусилля натягу нитки, яка поступає в в'язальну систему в'язальної машини рухомі циліндричні напрямні 3 змінюють своє положення відносно нерухомих циліндричних напрямних 2 (піднімаються за допомогою циліндричної пружини розтягу 5 у разі зменшення зусилля натягу нитки, або опускаються у разі його збільшення під дією зусилля натягу нитки 7), змінюючи величину сумарного кута охоплення ниткою 7 нерухомих 2 та рухомих 3 циліндричних напрямних. При зменшенні зусилля натягу нитки 7 рухомі циліндричні напрямні 3 під дією зусилля циліндричної пружини розтягу 5 переміщуються в пазах 4, згідно з кресленням, вгору (піднімаються). При цьому збільшується сумарний кут охоплення ниткою рухомих 3 та нерухомих 2 циліндричних напрямних, що призводить бо збільшення сили тертя між ниткою 7 та нерухомими 2 і рухомими 3 циліндрични Комп’ютерна верстка А. Рябко 4 ми напрямними. Зусилля натягу нитки збільшується і під дією цього зусилля рухомі циліндричні напрямні 3 переміщуються в пазах 4 вниз (опускаються), зменшуючи кут охоплення ниткою 7 нерунерухомих 2 і рухомих 3 напрямних. При цьому зменшується сила тертя між ниткою 7 та нерухомими 2 і рухомими 3 циліндричними напрямними. Зусилля натягу нитки 7 зменшується і рухомі циліндричні напрямні 3 піднімаються. Такий процес повторюється до того моменту, доки зусилля натягу нитки не стабілізується до величини, зумовленою силою циліндричної пружини розтягу 5. Використання запропонованої конструкції нитконатягувача дозволяє: - розширити асортимент нитконатягувачів; - підвищити надійність роботи нитконатягувача і в'язальної машини в цілому за рахунок стабільності зусилля натягу ниток, які поступають в зону в'язання; - підвищити продуктивність в'язальної машини за рахунок підвищення надійності роботи нитконатягувача. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
