Спосіб збирання сільськогосподарських культур на полях, зрошуваних машинами кругової дії

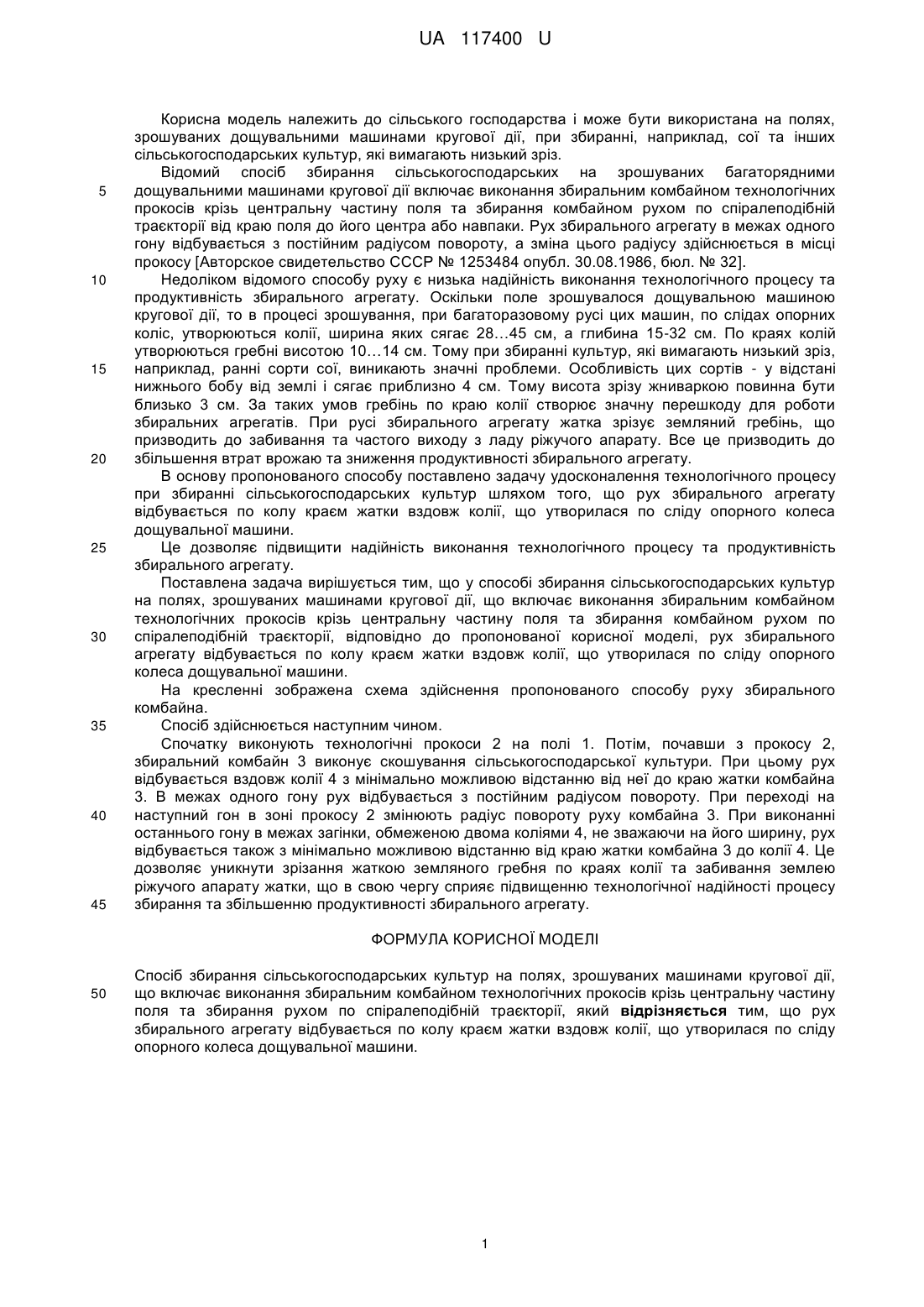

Реферат: Спосіб збирання сільськогосподарських культур на полях, зрошуваних машинами кругової дії, включає виконання збиральним комбайном технологічних прокосів крізь центральну частину поля та збирання рухом по спіралеподібній траєкторії. При цьому рух збирального агрегату відбувається по колу краєм жатки вздовж колії, що утворилася по сліду опорного колеса дощувальної машини. UA 117400 U (12) UA 117400 U UA 117400 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільського господарства і може бути використана на полях, зрошуваних дощувальними машинами кругової дії, при збиранні, наприклад, сої та інших сільськогосподарських культур, які вимагають низький зріз. Відомий спосіб збирання сільськогосподарських на зрошуваних багаторядними дощувальними машинами кругової дії включає виконання збиральним комбайном технологічних прокосів крізь центральну частину поля та збирання комбайном рухом по спіралеподібній траєкторії від краю поля до його центра або навпаки. Рух збирального агрегату в межах одного гону відбувається з постійним радіусом повороту, а зміна цього радіусу здійснюється в місці прокосу [Авторское свидетельство СССР № 1253484 опубл. 30.08.1986, бюл. № 32]. Недоліком відомого способу руху є низька надійність виконання технологічного процесу та продуктивність збирального агрегату. Оскільки поле зрошувалося дощувальною машиною кругової дії, то в процесі зрошування, при багаторазовому русі цих машин, по слідах опорних коліс, утворюються колії, ширина яких сягає 28…45 см, а глибина 15-32 см. По краях колій утворюються гребні висотою 10…14 см. Тому при збиранні культур, які вимагають низький зріз, наприклад, ранні сорти сої, виникають значні проблеми. Особливість цих сортів - у відстані нижнього бобу від землі і сягає приблизно 4 см. Тому висота зрізу жниваркою повинна бути близько 3 см. За таких умов гребінь по краю колії створює значну перешкоду для роботи збиральних агрегатів. При русі збирального агрегату жатка зрізує земляний гребінь, що призводить до забивання та частого виходу з ладу ріжучого апарату. Все це призводить до збільшення втрат врожаю та зниження продуктивності збирального агрегату. В основу пропонованого способу поставлено задачу удосконалення технологічного процесу при збиранні сільськогосподарських культур шляхом того, що рух збирального агрегату відбувається по колу краєм жатки вздовж колії, що утворилася по сліду опорного колеса дощувальної машини. Це дозволяє підвищити надійність виконання технологічного процесу та продуктивність збирального агрегату. Поставлена задача вирішується тим, що у способі збирання сільськогосподарських культур на полях, зрошуваних машинами кругової дії, що включає виконання збиральним комбайном технологічних прокосів крізь центральну частину поля та збирання комбайном рухом по спіралеподібній траєкторії, відповідно до пропонованої корисної моделі, рух збирального агрегату відбувається по колу краєм жатки вздовж колії, що утворилася по сліду опорного колеса дощувальної машини. На кресленні зображена схема здійснення пропонованого способу руху збирального комбайна. Спосіб здійснюється наступним чином. Спочатку виконують технологічні прокоси 2 на полі 1. Потім, почавши з прокосу 2, збиральний комбайн 3 виконує скошування сільськогосподарської культури. При цьому рух відбувається вздовж колії 4 з мінімально можливою відстанню від неї до краю жатки комбайна 3. В межах одного гону рух відбувається з постійним радіусом повороту. При переході на наступний гон в зоні прокосу 2 змінюють радіус повороту руху комбайна 3. При виконанні останнього гону в межах загінки, обмеженою двома коліями 4, не зважаючи на його ширину, рух відбувається також з мінімально можливою відстанню від краю жатки комбайна 3 до колії 4. Це дозволяє уникнути зрізання жаткою земляного гребня по краях колії та забивання землею ріжучого апарату жатки, що в свою чергу сприяє підвищенню технологічної надійності процесу збирання та збільшенню продуктивності збирального агрегату. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб збирання сільськогосподарських культур на полях, зрошуваних машинами кругової дії, що включає виконання збиральним комбайном технологічних прокосів крізь центральну частину поля та збирання рухом по спіралеподібній траєкторії, який відрізняється тим, що рух збирального агрегату відбувається по колу краєм жатки вздовж колії, що утворилася по сліду опорного колеса дощувальної машини. 1 UA 117400 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
