Ежекційний охолоджувач повітря

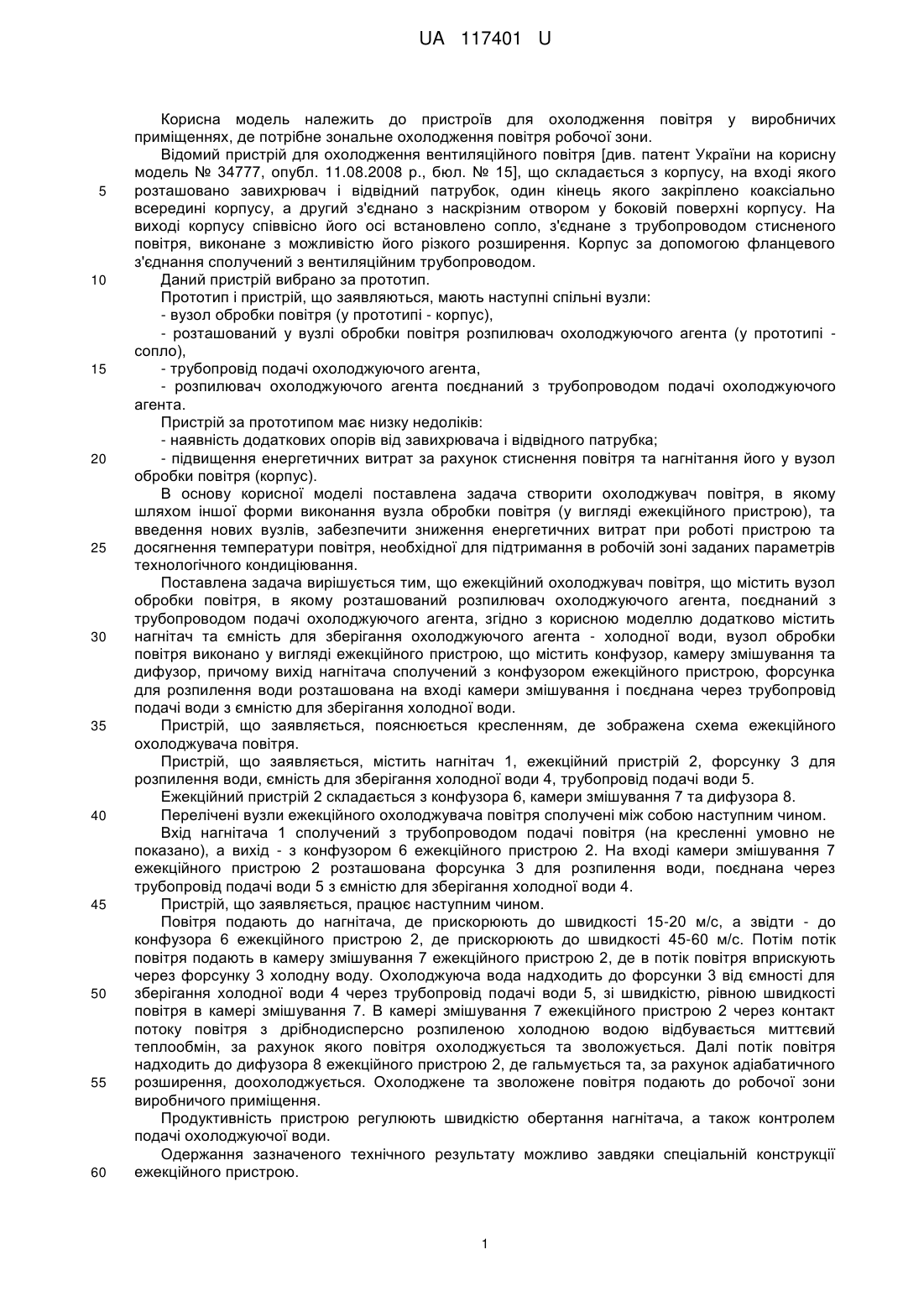

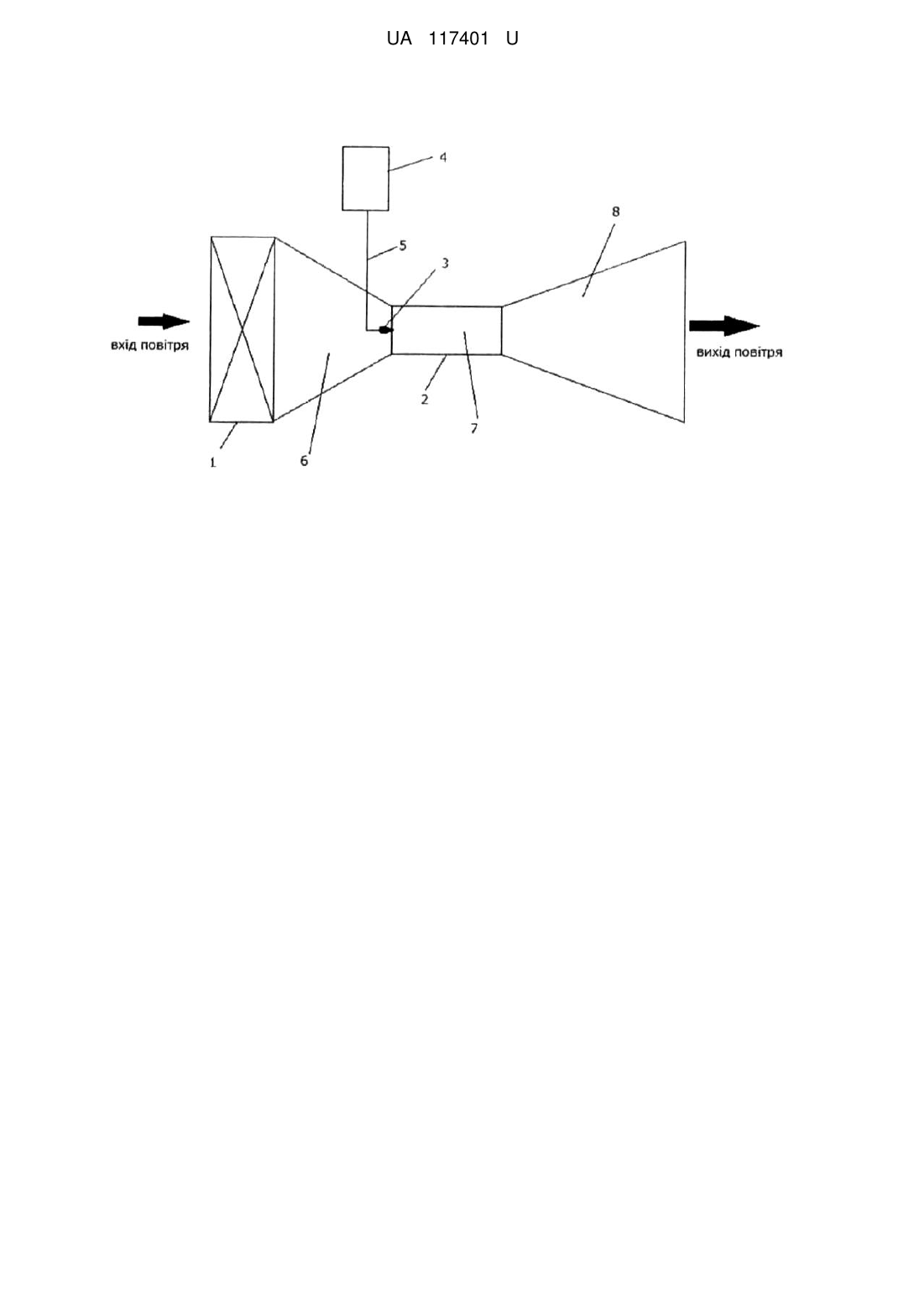

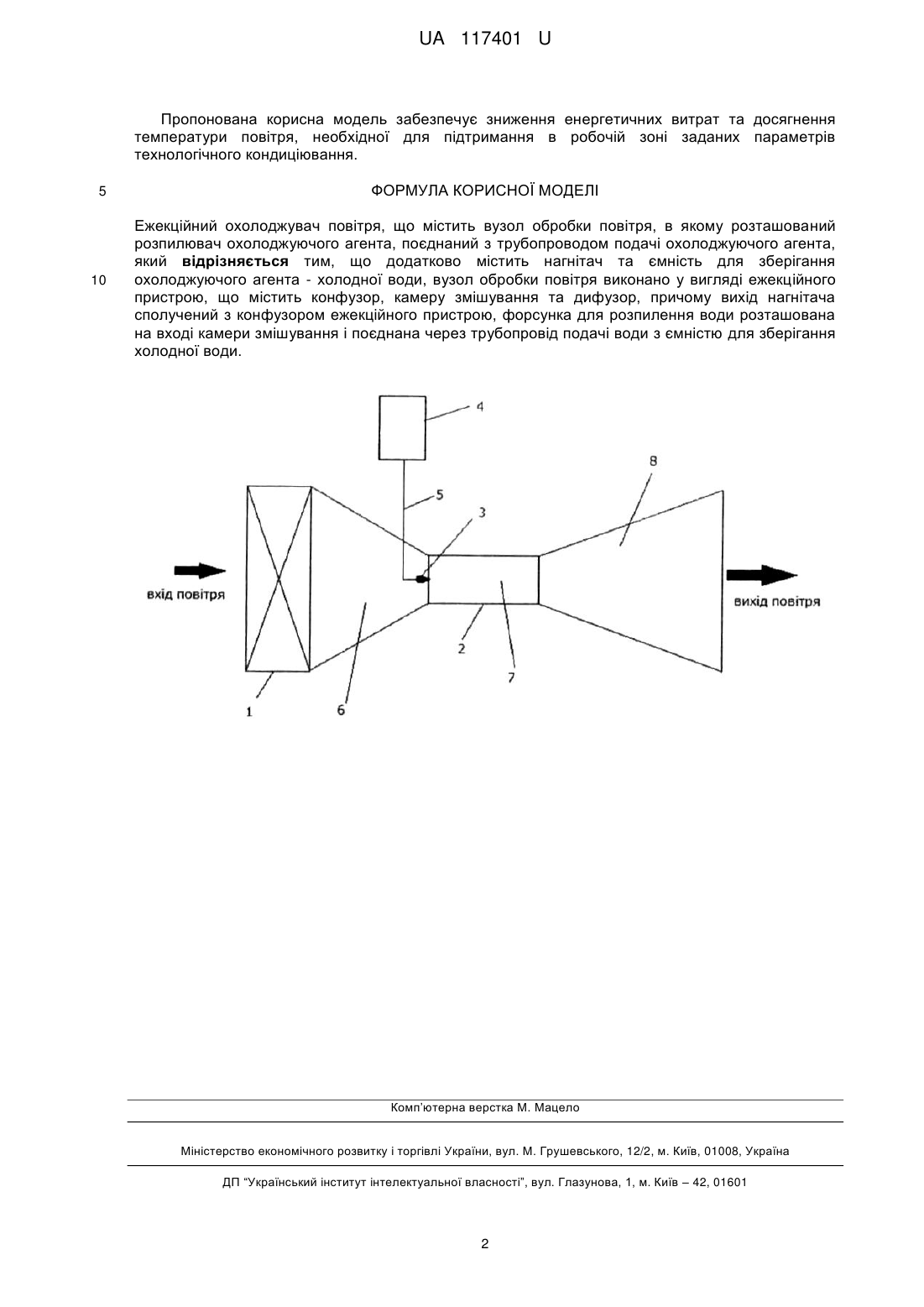

Реферат: Ежекційний охолоджувач повітря містить вузол обробки повітря, в якому розташований розпилювач охолоджуючого агента, поєднаний з трубопроводом подачі охолоджуючого агента. Додатково охолоджувач містить нагнітач та ємність для зберігання охолоджуючого агента холодної води, вузол обробки повітря виконано у вигляді ежекційного пристрою, що містить конфузор, камеру змішування та дифузор. При цьому вихід нагнітача сполучений з конфузором ежекційного пристрою, форсунка для розпилення води розташована на вході камери змішування і поєднана через трубопровід подачі води з ємністю для зберігання холодної води. UA 117401 U (54) ЕЖЕКЦІЙНИЙ ОХОЛОДЖУВАЧ ПОВІТРЯ UA 117401 U UA 117401 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для охолодження повітря у виробничих приміщеннях, де потрібне зональне охолодження повітря робочої зони. Відомий пристрій для охолодження вентиляційного повітря [див. патент України на корисну модель № 34777, опубл. 11.08.2008 р., бюл. № 15], що складається з корпусу, на вході якого розташовано завихрювач і відвідний патрубок, один кінець якого закріплено коаксіально всередині корпусу, а другий з'єднано з наскрізним отвором у боковій поверхні корпусу. На виході корпусу співвісно його осі встановлено сопло, з'єднане з трубопроводом стисненого повітря, виконане з можливістю його різкого розширення. Корпус за допомогою фланцевого з'єднання сполучений з вентиляційним трубопроводом. Даний пристрій вибрано за прототип. Прототип і пристрій, що заявляються, мають наступні спільні вузли: - вузол обробки повітря (у прототипі - корпус), - розташований у вузлі обробки повітря розпилювач охолоджуючого агента (у прототипі сопло), - трубопровід подачі охолоджуючого агента, - розпилювач охолоджуючого агента поєднаний з трубопроводом подачі охолоджуючого агента. Пристрій за прототипом має низку недоліків: - наявність додаткових опорів від завихрювача і відвідного патрубка; - підвищення енергетичних витрат за рахунок стиснення повітря та нагнітання його у вузол обробки повітря (корпус). В основу корисної моделі поставлена задача створити охолоджувач повітря, в якому шляхом іншої форми виконання вузла обробки повітря (у вигляді ежекційного пристрою), та введення нових вузлів, забезпечити зниження енергетичних витрат при роботі пристрою та досягнення температури повітря, необхідної для підтримання в робочій зоні заданих параметрів технологічного кондиціювання. Поставлена задача вирішується тим, що ежекційний охолоджувач повітря, що містить вузол обробки повітря, в якому розташований розпилювач охолоджуючого агента, поєднаний з трубопроводом подачі охолоджуючого агента, згідно з корисною моделлю додатково містить нагнітач та ємність для зберігання охолоджуючого агента - холодної води, вузол обробки повітря виконано у вигляді ежекційного пристрою, що містить конфузор, камеру змішування та дифузор, причому вихід нагнітача сполучений з конфузором ежекційного пристрою, форсунка для розпилення води розташована на вході камери змішування і поєднана через трубопровід подачі води з ємністю для зберігання холодної води. Пристрій, що заявляється, пояснюється кресленням, де зображена схема ежекційного охолоджувача повітря. Пристрій, що заявляється, містить нагнітач 1, ежекційний пристрій 2, форсунку 3 для розпилення води, ємність для зберігання холодної води 4, трубопровід подачі води 5. Ежекційний пристрій 2 складається з конфузора 6, камери змішування 7 та дифузора 8. Перелічені вузли ежекційного охолоджувача повітря сполучені між собою наступним чином. Вхід нагнітача 1 сполучений з трубопроводом подачі повітря (на кресленні умовно не показано), а вихід - з конфузором 6 ежекційного пристрою 2. На вході камери змішування 7 ежекційного пристрою 2 розташована форсунка 3 для розпилення води, поєднана через трубопровід подачі води 5 з ємністю для зберігання холодної води 4. Пристрій, що заявляється, працює наступним чином. Повітря подають до нагнітача, де прискорюють до швидкості 15-20 м/с, а звідти - до конфузора 6 ежекційного пристрою 2, де прискорюють до швидкості 45-60 м/с. Потім потік повітря подають в камеру змішування 7 ежекційного пристрою 2, де в потік повітря вприскують через форсунку 3 холодну воду. Охолоджуюча вода надходить до форсунки 3 від ємності для зберігання холодної води 4 через трубопровід подачі води 5, зі швидкістю, рівною швидкості повітря в камері змішування 7. В камері змішування 7 ежекційного пристрою 2 через контакт потоку повітря з дрібнодисперсно розпиленою холодною водою відбувається миттєвий теплообмін, за рахунок якого повітря охолоджується та зволожується. Далі потік повітря надходить до дифузора 8 ежекційного пристрою 2, де гальмується та, за рахунок адіабатичного розширення, доохолоджується. Охолоджене та зволожене повітря подають до робочої зони виробничого приміщення. Продуктивність пристрою регулюють швидкістю обертання нагнітача, а також контролем подачі охолоджуючої води. Одержання зазначеного технічного результату можливо завдяки спеціальній конструкції ежекційного пристрою. 1 UA 117401 U Пропонована корисна модель забезпечує зниження енергетичних витрат та досягнення температури повітря, необхідної для підтримання в робочій зоні заданих параметрів технологічного кондиціювання. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Ежекційний охолоджувач повітря, що містить вузол обробки повітря, в якому розташований розпилювач охолоджуючого агента, поєднаний з трубопроводом подачі охолоджуючого агента, який відрізняється тим, що додатково містить нагнітач та ємність для зберігання охолоджуючого агента - холодної води, вузол обробки повітря виконано у вигляді ежекційного пристрою, що містить конфузор, камеру змішування та дифузор, причому вихід нагнітача сполучений з конфузором ежекційного пристрою, форсунка для розпилення води розташована на вході камери змішування і поєднана через трубопровід подачі води з ємністю для зберігання холодної води. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
