Вентиляційна решітка

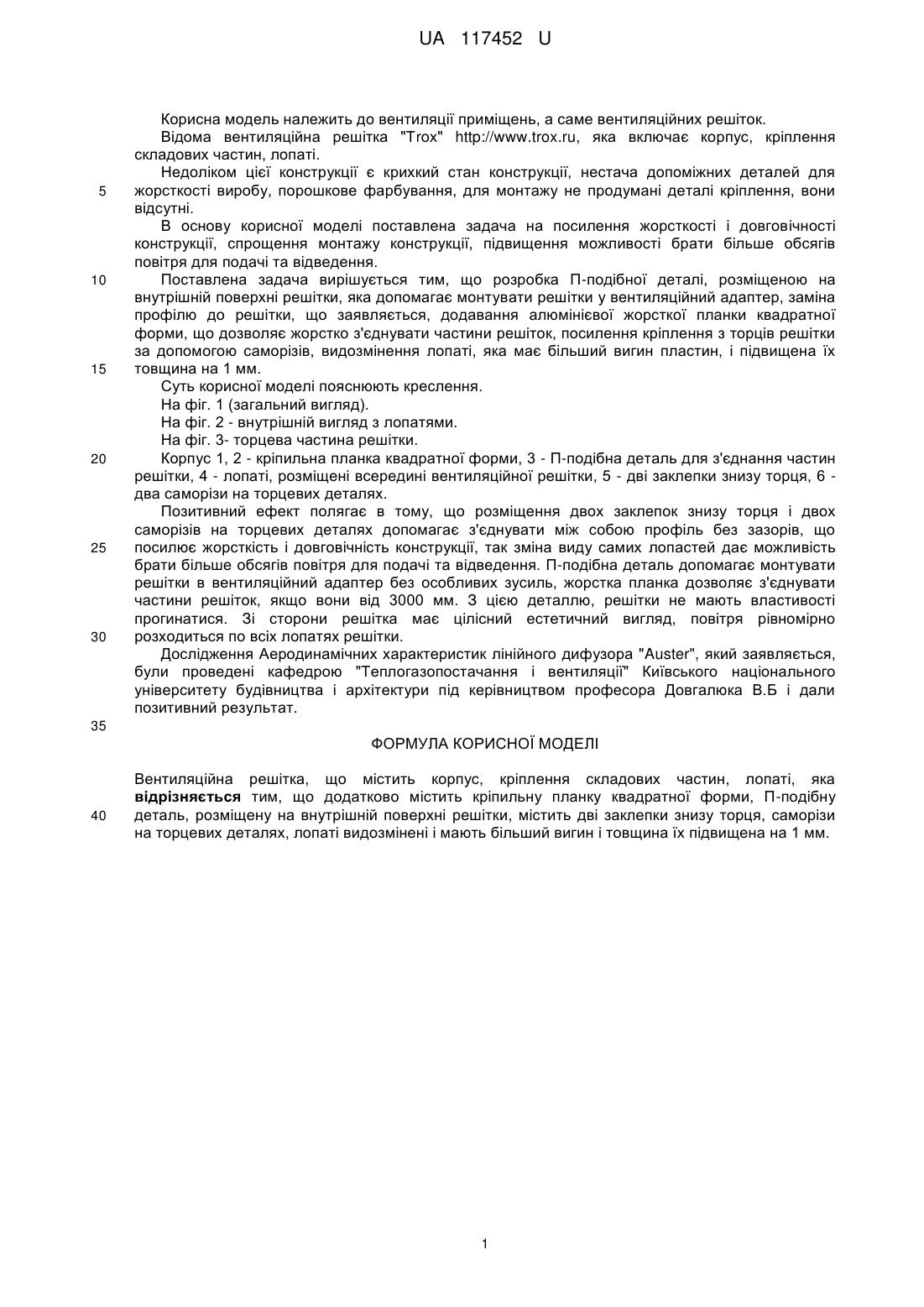

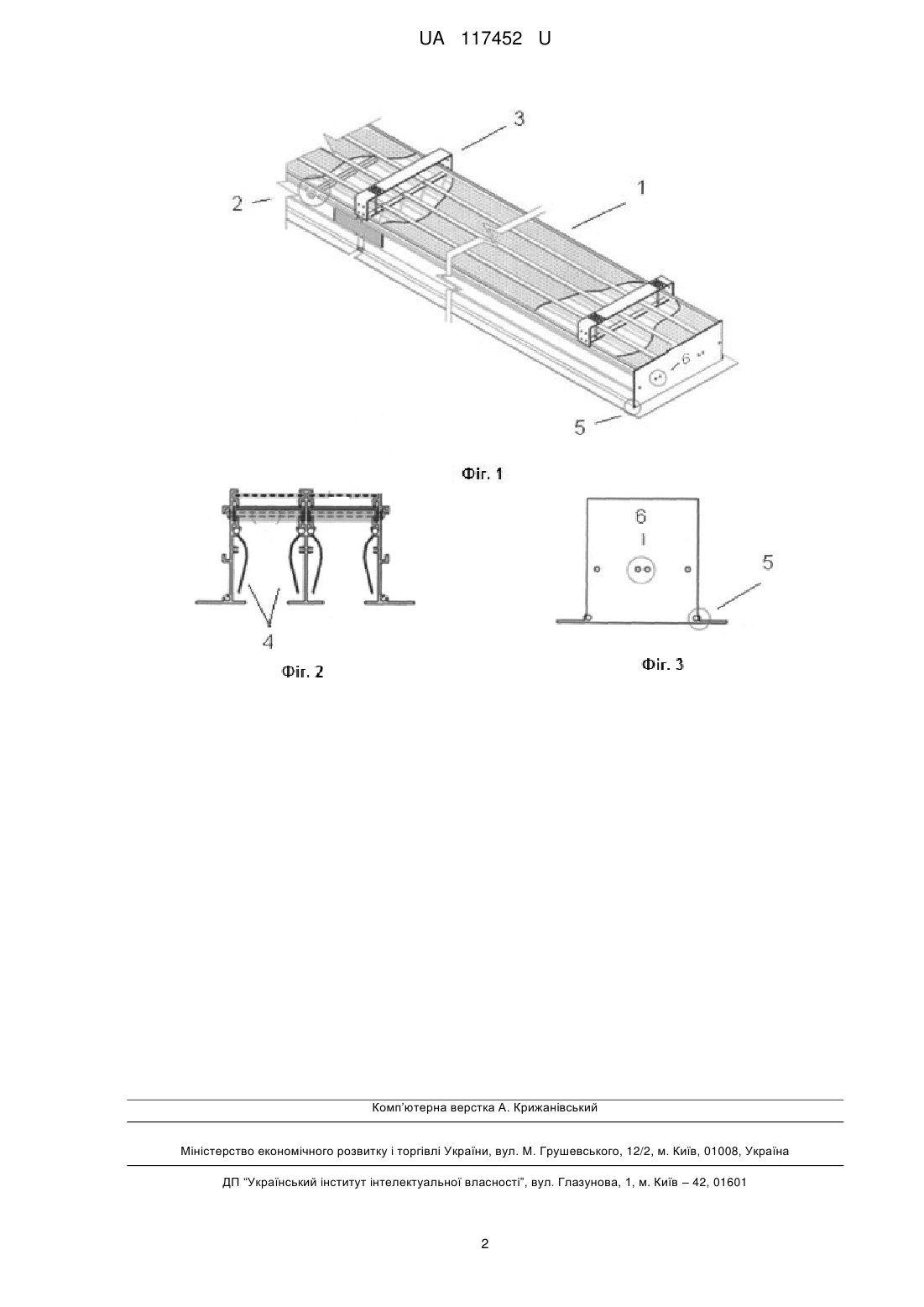

Реферат: Вентиляційна решітка містить корпус, кріплення складових частин, лопаті. Додатково містить кріпильну планку квадратної форми, П-подібну деталь, розміщену на внутрішній поверхні решітки, містить дві заклепки знизу торця, саморізи на торцевих деталях, лопаті видозмінені і мають більший вигин і товщина їх підвищена на 1 мм. UA 117452 U (12) UA 117452 U UA 117452 U 5 10 15 20 25 30 Корисна модель належить до вентиляції приміщень, а саме вентиляційних решіток. Відома вентиляційна решітка "Тrох" http://www.trox.ru, яка включає корпус, кріплення складових частин, лопаті. Недоліком цієї конструкції є крихкий стан конструкції, нестача допоміжних деталей для жорсткості виробу, порошкове фарбування, для монтажу не продумані деталі кріплення, вони відсутні. В основу корисної моделі поставлена задача на посилення жорсткості і довговічності конструкції, спрощення монтажу конструкції, підвищення можливості брати більше обсягів повітря для подачі та відведення. Поставлена задача вирішується тим, що розробка П-подібної деталі, розміщеною на внутрішній поверхні решітки, яка допомагає монтувати решітки у вентиляційний адаптер, заміна профілю до решітки, що заявляється, додавання алюмінієвої жорсткої планки квадратної форми, що дозволяє жорстко з'єднувати частини решіток, посилення кріплення з торців решітки за допомогою саморізів, видозмінення лопаті, яка має більший вигин пластин, і підвищена їх товщина на 1 мм. Суть корисної моделі пояснюють креслення. На фіг. 1 (загальний вигляд). На фіг. 2 - внутрішній вигляд з лопатями. На фіг. 3- торцева частина решітки. Корпус 1, 2 - кріпильна планка квадратної форми, 3 - П-подібна деталь для з'єднання частин решітки, 4 - лопаті, розміщені всередині вентиляційної решітки, 5 - дві заклепки знизу торця, 6 два саморізи на торцевих деталях. Позитивний ефект полягає в тому, що розміщення двох заклепок знизу торця і двох саморізів на торцевих деталях допомагає з'єднувати між собою профіль без зазорів, що посилює жорсткість і довговічність конструкції, так зміна виду самих лопастей дає можливість брати більше обсягів повітря для подачі та відведення. П-подібна деталь допомагає монтувати решітки в вентиляційний адаптер без особливих зусиль, жорстка планка дозволяє з'єднувати частини решіток, якщо вони від 3000 мм. З цією деталлю, решітки не мають властивості прогинатися. Зі сторони решітка має цілісний естетичний вигляд, повітря рівномірно розходиться по всіх лопатях решітки. Дослідження Аеродинамічних характеристик лінійного дифузора "Auster", який заявляється, були проведені кафедрою "Теплогазопостачання і вентиляції" Київського національного університету будівництва і архітектури під керівництвом професора Довгалюка В.Б і дали позитивний результат. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Вентиляційна решітка, що містить корпус, кріплення складових частин, лопаті, яка відрізняється тим, що додатково містить кріпильну планку квадратної форми, П-подібну деталь, розміщену на внутрішній поверхні решітки, містить дві заклепки знизу торця, саморізи на торцевих деталях, лопаті видозмінені і мають більший вигин і товщина їх підвищена на 1 мм. 1 UA 117452 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
