Пристрій для орієнтованої подачі зубків часнику

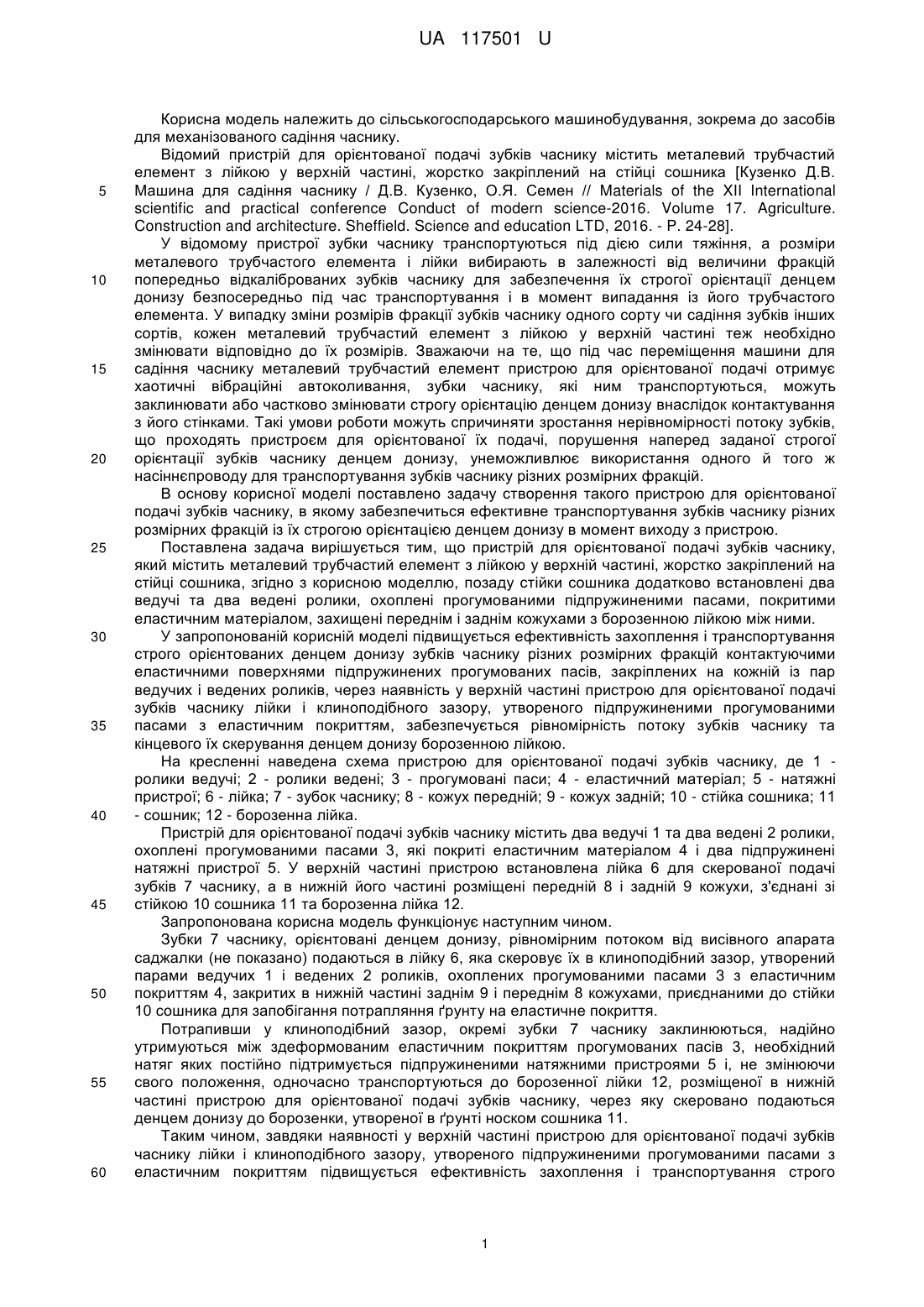

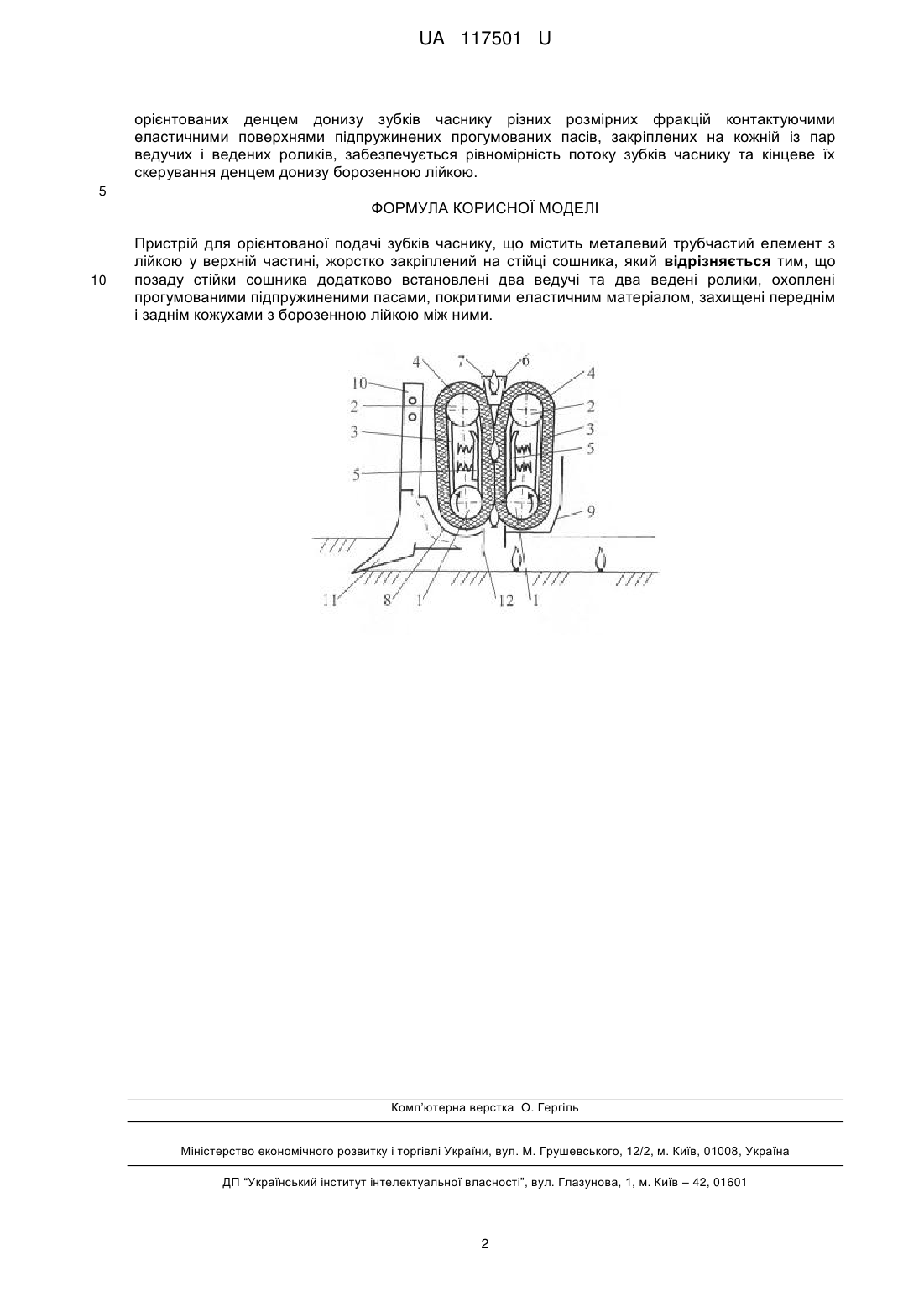

Реферат: Пристрій для орієнтованої подачі зубків часнику містить металевий трубчастий елемент з лійкою у верхній частині, жорстко закріплений на стійці сошника, причому позаду стійки сошника додатково встановлені два ведучі та два ведені ролики, охоплені прогумованими підпружиненими пасами, покритими еластичним матеріалом, захищені переднім і заднім кожухами з борозенною лійкою між ними. UA 117501 U (54) ПРИСТРІЙ ДЛЯ ОРІЄНТОВАНОЇ ПОДАЧІ ЗУБКІВ ЧАСНИКУ UA 117501 U UA 117501 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до засобів для механізованого садіння часнику. Відомий пристрій для орієнтованої подачі зубків часнику містить металевий трубчастий елемент з лійкою у верхній частині, жорстко закріплений на стійці сошника [Кузенко Д.В. Машина для садіння часнику / Д.В. Кузенко, О.Я. Семен // Materials of the XII International scientific and practical conference Conduct of modern science-2016. Volume 17. Agriculture. Construction and architecture. Sheffield. Science and education LTD, 2016. - P. 24-28]. У відомому пристрої зубки часнику транспортуються під дією сили тяжіння, а розміри металевого трубчастого елемента і лійки вибирають в залежності від величини фракцій попередньо відкаліброваних зубків часнику для забезпечення їх строгої орієнтації денцем донизу безпосередньо під час транспортування і в момент випадання із його трубчастого елемента. У випадку зміни розмірів фракції зубків часнику одного сорту чи садіння зубків інших сортів, кожен металевий трубчастий елемент з лійкою у верхній частині теж необхідно змінювати відповідно до їх розмірів. Зважаючи на те, що під час переміщення машини для садіння часнику металевий трубчастий елемент пристрою для орієнтованої подачі отримує хаотичні вібраційні автоколивання, зубки часнику, які ним транспортуються, можуть заклинювати або частково змінювати строгу орієнтацію денцем донизу внаслідок контактування з його стінками. Такі умови роботи можуть спричиняти зростання нерівномірності потоку зубків, що проходять пристроєм для орієнтованої їх подачі, порушення наперед заданої строгої орієнтації зубків часнику денцем донизу, унеможливлює використання одного й того ж насіннєпроводу для транспортування зубків часнику різних розмірних фракцій. В основу корисної моделі поставлено задачу створення такого пристрою для орієнтованої подачі зубків часнику, в якому забезпечиться ефективне транспортування зубків часнику різних розмірних фракцій із їх строгою орієнтацією денцем донизу в момент виходу з пристрою. Поставлена задача вирішується тим, що пристрій для орієнтованої подачі зубків часнику, який містить металевий трубчастий елемент з лійкою у верхній частині, жорстко закріплений на стійці сошника, згідно з корисною моделлю, позаду стійки сошника додатково встановлені два ведучі та два ведені ролики, охоплені прогумованими підпружиненими пасами, покритими еластичним матеріалом, захищені переднім і заднім кожухами з борозенною лійкою між ними. У запропонованій корисній моделі підвищується ефективність захоплення і транспортування строго орієнтованих денцем донизу зубків часнику різних розмірних фракцій контактуючими еластичними поверхнями підпружинених прогумованих пасів, закріплених на кожній із пар ведучих і ведених роликів, через наявність у верхній частині пристрою для орієнтованої подачі зубків часнику лійки і клиноподібного зазору, утвореного підпружиненими прогумованими пасами з еластичним покриттям, забезпечується рівномірність потоку зубків часнику та кінцевого їх скерування денцем донизу борозенною лійкою. На кресленні наведена схема пристрою для орієнтованої подачі зубків часнику, де 1 ролики ведучі; 2 - ролики ведені; 3 - прогумовані паси; 4 - еластичний матеріал; 5 - натяжні пристрої; 6 - лійка; 7 - зубок часнику; 8 - кожух передній; 9 - кожух задній; 10 - стійка сошника; 11 - сошник; 12 - борозенна лійка. Пристрій для орієнтованої подачі зубків часнику містить два ведучі 1 та два ведені 2 ролики, охоплені прогумованими пасами 3, які покриті еластичним матеріалом 4 і два підпружинені натяжні пристрої 5. У верхній частині пристрою встановлена лійка 6 для скерованої подачі зубків 7 часнику, а в нижній його частині розміщені передній 8 і задній 9 кожухи, з'єднані зі стійкою 10 сошника 11 та борозенна лійка 12. Запропонована корисна модель функціонує наступним чином. Зубки 7 часнику, орієнтовані денцем донизу, рівномірним потоком від висівного апарата саджалки (не показано) подаються в лійку 6, яка скеровує їх в клиноподібний зазор, утворений парами ведучих 1 і ведених 2 роликів, охоплених прогумованими пасами 3 з еластичним покриттям 4, закритих в нижній частині заднім 9 і переднім 8 кожухами, приєднаними до стійки 10 сошника для запобігання потрапляння ґрунту на еластичне покриття. Потрапивши у клиноподібний зазор, окремі зубки 7 часнику заклинюються, надійно утримуються між здеформованим еластичним покриттям прогумованих пасів 3, необхідний натяг яких постійно підтримується підпружиненими натяжними пристроями 5 і, не змінюючи свого положення, одночасно транспортуються до борозенної лійки 12, розміщеної в нижній частині пристрою для орієнтованої подачі зубків часнику, через яку скеровано подаються денцем донизу до борозенки, утвореної в ґрунті носком сошника 11. Таким чином, завдяки наявності у верхній частині пристрою для орієнтованої подачі зубків часнику лійки і клиноподібного зазору, утвореного підпружиненими прогумованими пасами з еластичним покриттям підвищується ефективність захоплення і транспортування строго 1 UA 117501 U орієнтованих денцем донизу зубків часнику різних розмірних фракцій контактуючими еластичними поверхнями підпружинених прогумованих пасів, закріплених на кожній із пар ведучих і ведених роликів, забезпечується рівномірність потоку зубків часнику та кінцеве їх скерування денцем донизу борозенною лійкою. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Пристрій для орієнтованої подачі зубків часнику, що містить металевий трубчастий елемент з лійкою у верхній частині, жорстко закріплений на стійці сошника, який відрізняється тим, що позаду стійки сошника додатково встановлені два ведучі та два ведені ролики, охоплені прогумованими підпружиненими пасами, покритими еластичним матеріалом, захищені переднім і заднім кожухами з борозенною лійкою між ними. Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
