Пристрій для орієнтованої подачі качанів кукурудзи на качаноочисник

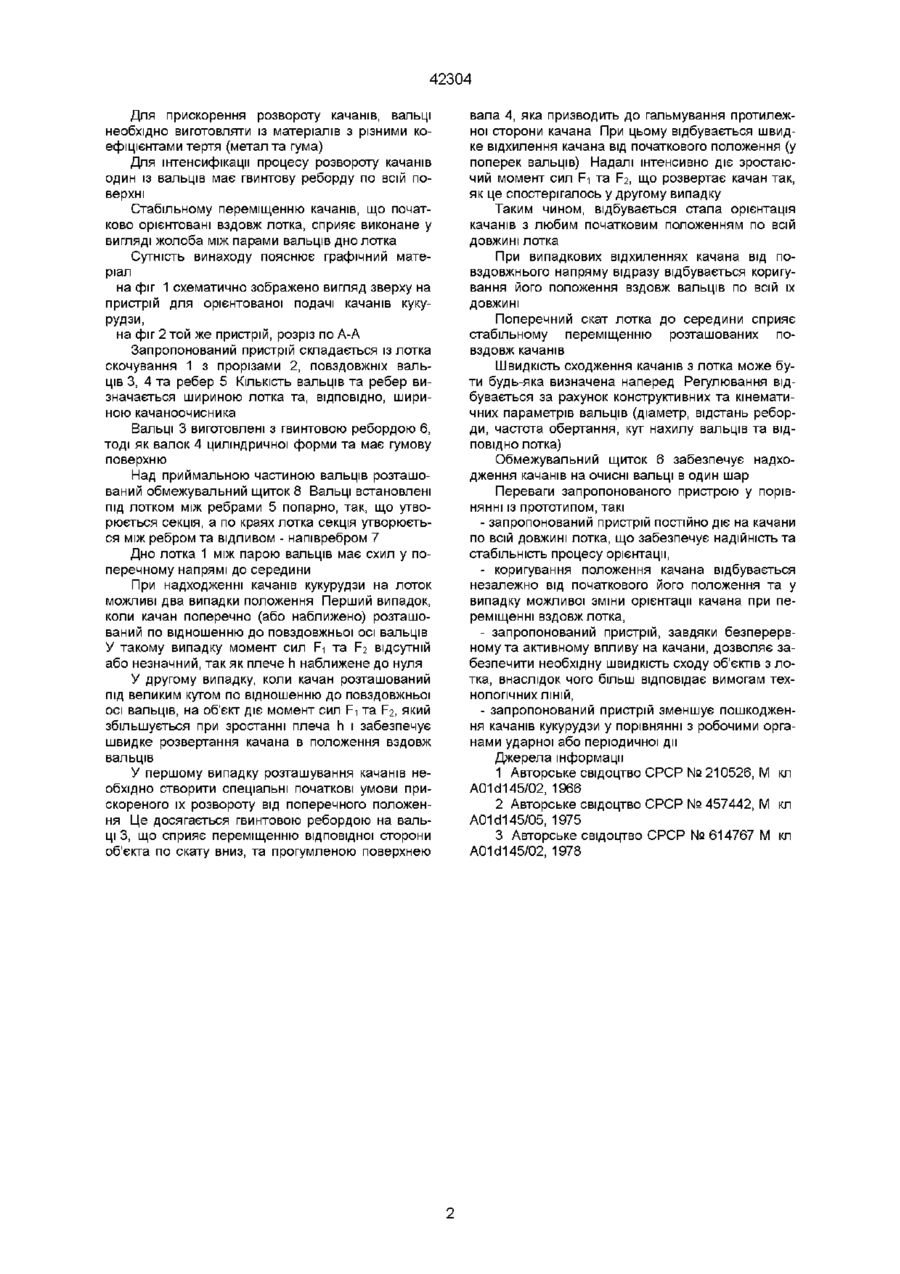

1 Пристрій для орієнтованої подачі качанів кукурудзи на качаноочисник, що містить похилий лоток із листового матеріалу з повздовжніми прорізями між його ребрами, щиток обмежувача над Даний винахід належить до орієнтуючих пристроїв, що застосовуються в сільськогосподарському виробництві Він може бути використаним в технологічних ЛІНІЯХ обробки качанів кукурудзи, де необхідна їх зорієнтована подача ВІДОМІ пристрої подачі качанів до качаноочисних вальців складаються з завантажувального транспортера, направляючого лотка, який виготовлено з листового матеріалу, та щитка, що розташований над ним і регулює товщину шару качанів (А с СРСР № 210526, кл А01 d45/02, 1966) Недоліком такого пристрою [1] є нерівномірний розподіл качанів по ширині очисника, та їх недостатня орієнтація вдовж качаноочисних вальців Найбільш близьким за технологічним змістом до запропонованого винаходу є, взятий за прототип, пристрій для подачі качанів кукурудзи на вальці качаноочисника, який включає похилий лоток з повздовжніми ребрами, обмежувальний щиток та розміщений під лотком направляч качанів Пальці (або диски) направляча рухаються в прорізах лотка (А с СРСР № 614767, М кл A01d45/02, 1978) Недоліком такого пристрою [3] є те, що пальці (або диски) направлячів виходять над похилою поверхнею лотка короткочасно та періодично діють на качани кукурудзи Це не забезпечує необхідної швидкості проходження маси качанів як по всій довжині лотка, так і в момент сходження, особливо, якщо лоток має значну довжину Спроби регулювати швидкість сходу качанів з лотка зміною кута нахилу ведуть до затору на сході (при лотком та направляч качанів, який відрізняється тим, що направляч качанів виготовлений у вигляді повздовжніх вальців з приводом, розташованих у парі під лотком між ребрами, піднятих над поверхнею нахилу лотка, та які мають зустрічний напрямок обертання 2 Пристрій по п 1, який відрізняється тим, що вальці виготовлені з матеріалів, різних за коефіцієнтами тертя, наприклад, гума та сталь 3 Пристрій по п 1, який відрізняється тим, що один із вальців пари має гвинтову реборду 4 Пристрій по п 1, який відрізняється тим, що дно лотка між парою вальців додатково має стік до середини поперек всієї довжини лотка зменшенні кута) або надмірного зростання швидкості (при збільшенні скосу), практично так, як це спостерігалось у пристрої [1] Збільшення КІЛЬКОСТІ направлячів по довжині лотка веде до порушення СТІЙКОСТІ направленого переміщення, підвищеному пошкодженню качанів кукурудзи, особливо в місцях стику направлячів, а також значно ускладнює конструкцію пристрою, підвищує металомісткість виробу Таким чином, ВІДОМІ пристрої короткочасного та періодичного впливу не забезпечують необхідної швидкості подачі маси та стабільності процесу спрямованого переміщення її по лотку Крім того, внаслідок ударної дії направлячів, спостерігається підвищене пошкодження качанів кукурудзи Завдання винаходу - усунення вказаних недоліків, а саме, розробка пристрою, що забезпечує безперервне активне розвертання та орієнтацію початків кукурудзи їх повздовжною віссю вздовж лотка по всій довжині останнього, підвищення СТІЙКОСТІ процесу переміщення та зменшення ударного впливу на качани Завдання вирішується тим, що створюється пристрій у вигляді похилого лотка із листового матеріалу з повздовжніми прорізами між його ребер, щитка обмежувача над лотком та направляча качанів, виготовленого у вигляді повздовжніх вальців з приводом, розташованих в парі під лотком між ребрами, піднятими над поверхнею схилу лотка, та які обертаються назустріч один одному О со 42304 Для прискорення розвороту качанів, вальці необхідно виготовляти із матеріалів з різними коефіцієнтами тертя (метал та гума) Для інтенсифікації процесу розвороту качанів один із вальців має гвинтову реборду по всій поверхні Стабільному переміщенню качанів, що початково орієнтовані вздовж лотка, сприяє виконане у вигляді жолоба між парами вальців дно лотка Сутність винаходу пояснює графічний матеріал на фіг 1 схематично зображено вигляд зверху на пристрій для орієнтованої подачі качанів кукурудзи, на фіг 2 той же пристрій, розріз по А-А Запропонований пристрій складається із лотка скочування 1 з прорізами 2, повздовжніх вальців 3, 4 та ребер 5 КІЛЬКІСТЬ вальців та ребер визначається шириною лотка та, ВІДПОВІДНО, шириною качаноочисника Вальці 3 виготовлені з гвинтовою ребордою 6, тоді як валок 4 циліндричної форми та має гумову поверхню Над приймальною частиною вальців розташований обмежувальний щиток8 Вальці встановлені під лотком між ребрами 5 попарно, так, що утворюється секція, а по краях лотка секція утворюється між ребром та відливом - напівребром 7 Дно лотка 1 між парою вальців має схил у поперечному напрямі до середини При надходженні качанів кукурудзи на лоток можливі два випадки положення Перший випадок, коли качан поперечно (або наближено) розташований по відношенню до повздовжньої осі вальців У такому випадку момент сил Fi та F2 відсутній або незначний, так як плече h наближене до нуля У другому випадку, коли качан розташований під великим кутом по відношенню до повздовжньої осі вальців, на об'єкт діє момент сил Fi та F2, який збільшується при зростанні плеча h і забезпечує швидке розвертання качана в положення вздовж вальців У першому випадку розташування качанів необхідно створити спеціальні початкові умови прискореного їх розвороту від поперечного положення Це досягається гвинтовою ребордою на вальці 3, що сприяє переміщенню відповідної сторони об'єкта по скату вниз, та прогумленою поверхнею вала 4, яка призводить до гальмування протилежної сторони качана При цьому відбувається швидке відхилення качана від початкового положення (у поперек вальців) Надалі інтенсивно діє зростаючий момент сил Fi та F2, що розвертає качан так, як це спостерігалось у другому випадку Таким чином, відбувається стала орієнтація качанів з любим початковим положенням по всій довжині лотка При випадкових відхиленнях качана від повздовжнього напряму відразу відбувається коригування його положення вздовж вальців по всій їх ДОВЖИНІ Поперечний скат лотка до середини сприяє стабільному переміщенню розташованих повздовж качанів Швидкість сходження качанів з лотка може бути будь-яка визначена наперед Регулювання відбувається за рахунок конструктивних та кінематичних параметрів вальців (діаметр, відстань реборди, частота обертання, кут нахилу вальців та ВІДПОВІДНО лотка) Обмежувальний щиток 6 забезпечує надходження качанів на очисні вальці в один шар Переваги запропонованого пристрою у порівнянні із прототипом, такі - запропонований пристрій постійно діє на качани по всій довжині лотка, що забезпечує надійність та стабільність процесу орієнтації, - коригування положення качана відбувається незалежно від початкового його положення та у випадку можливої зміни орієнтації качана при переміщенні вздовж лотка, - запропонований пристрій, завдяки безперервному та активному впливу на качани, дозволяє забезпечити необхідну швидкість сходу об'єктів з лотка, внаслідок чого більш відповідає вимогам технологічних ЛІНІЙ, - запропонований пристрій зменшує пошкодження качанів кукурудзи у порівнянні з робочими органами ударної або періодичної дії Джерела інформації 1 Авторське свідоцтво СРСР № 210526, М кл A01d145/02, 1966 2 Авторське свідоцтво СРСР № 457442, М кл A01d145/05, 1975 3 Авторське свідоцтво СРСР № 614767 М кп A01d145/02, 1978 42304 З 4 Фіг. 1 А-А 5 6 7 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
