Пристрій для орієнтованої подачі качанів кукурудзи в молотарку

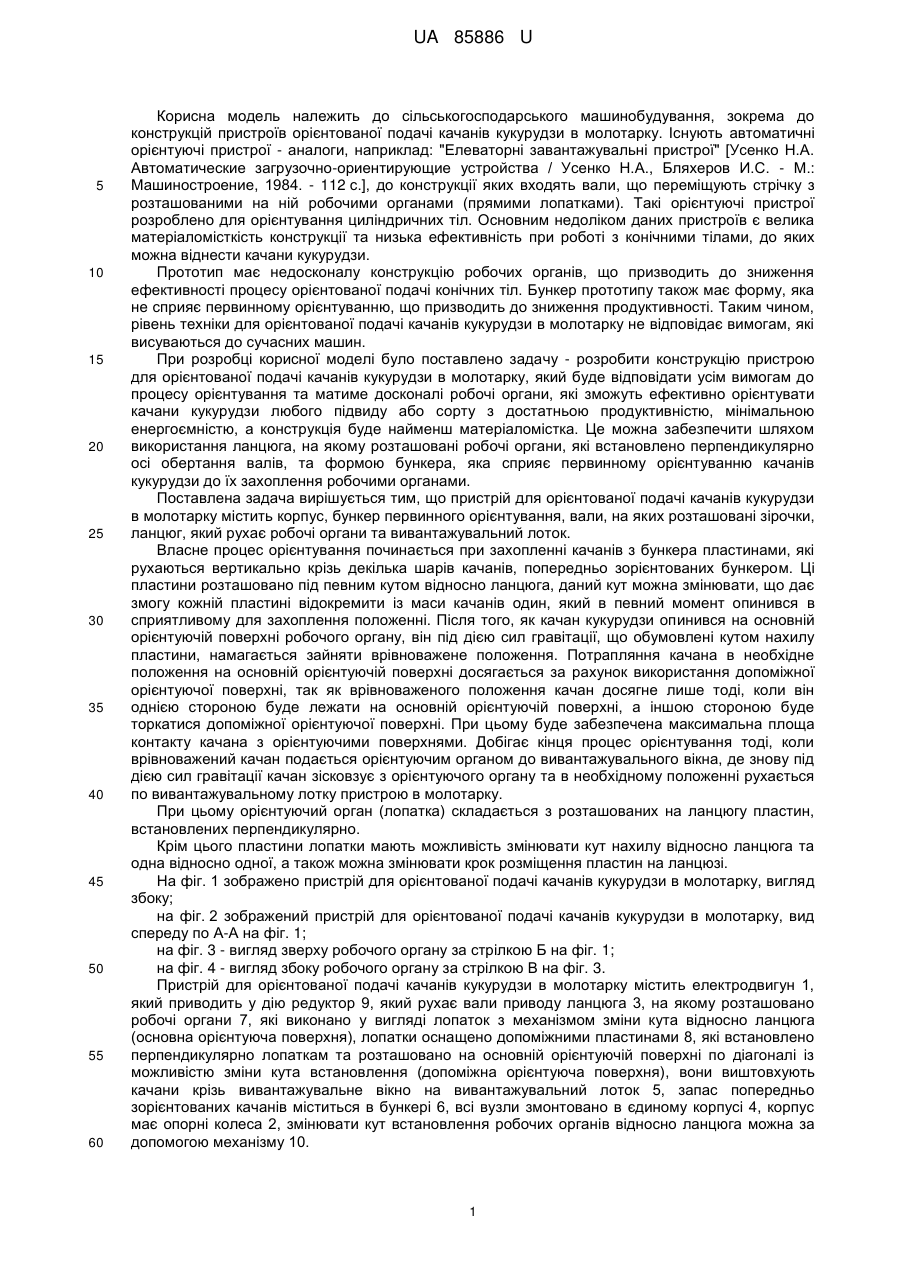

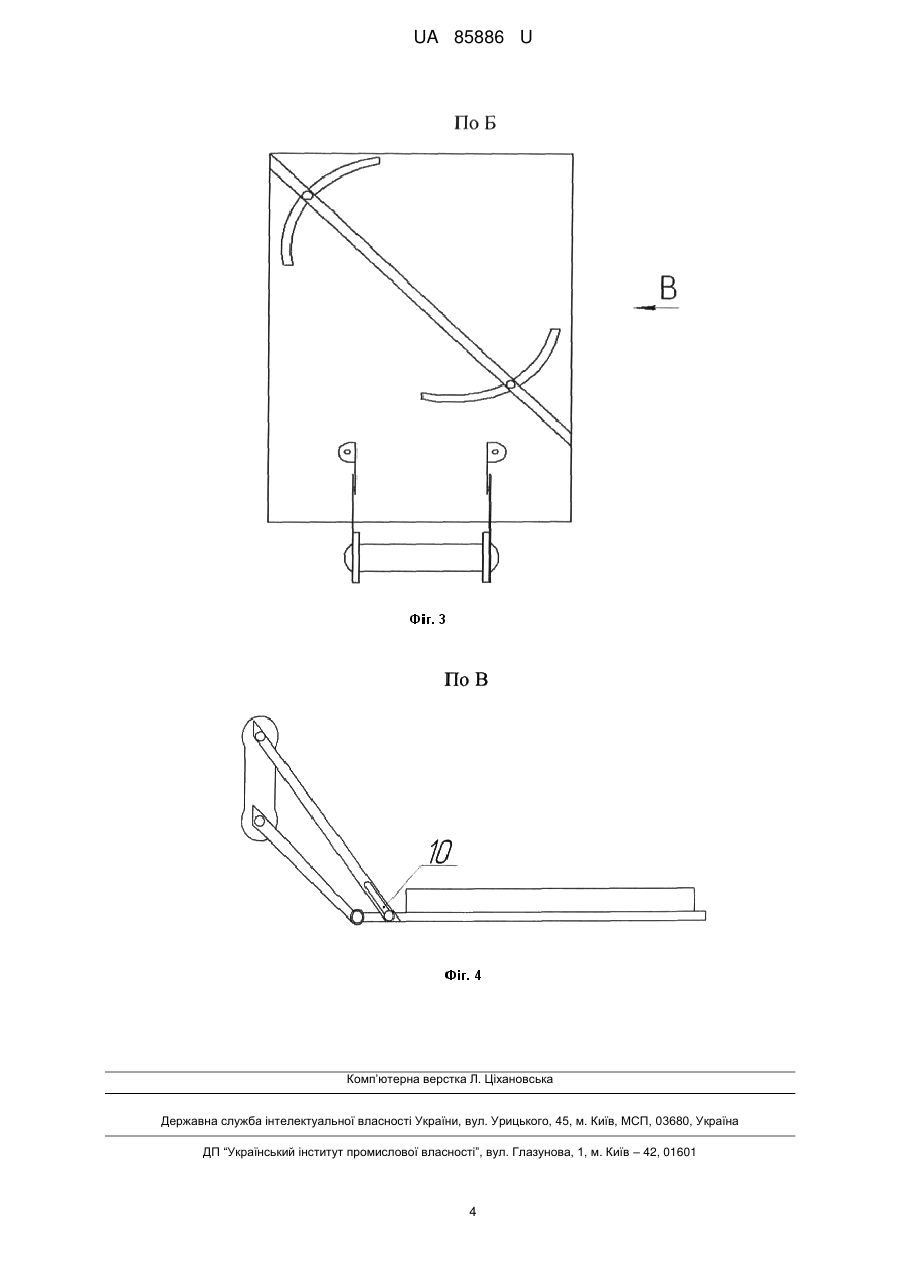

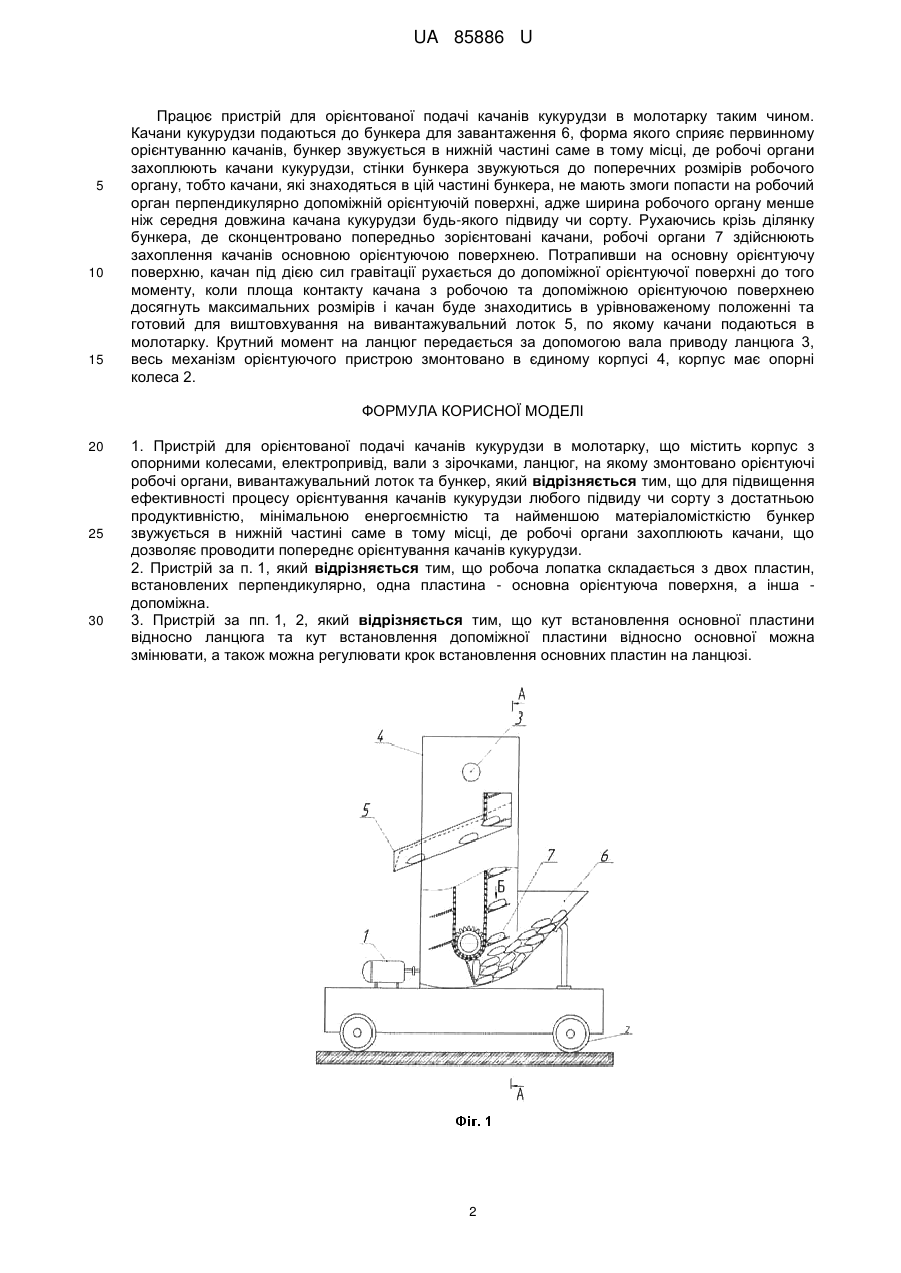

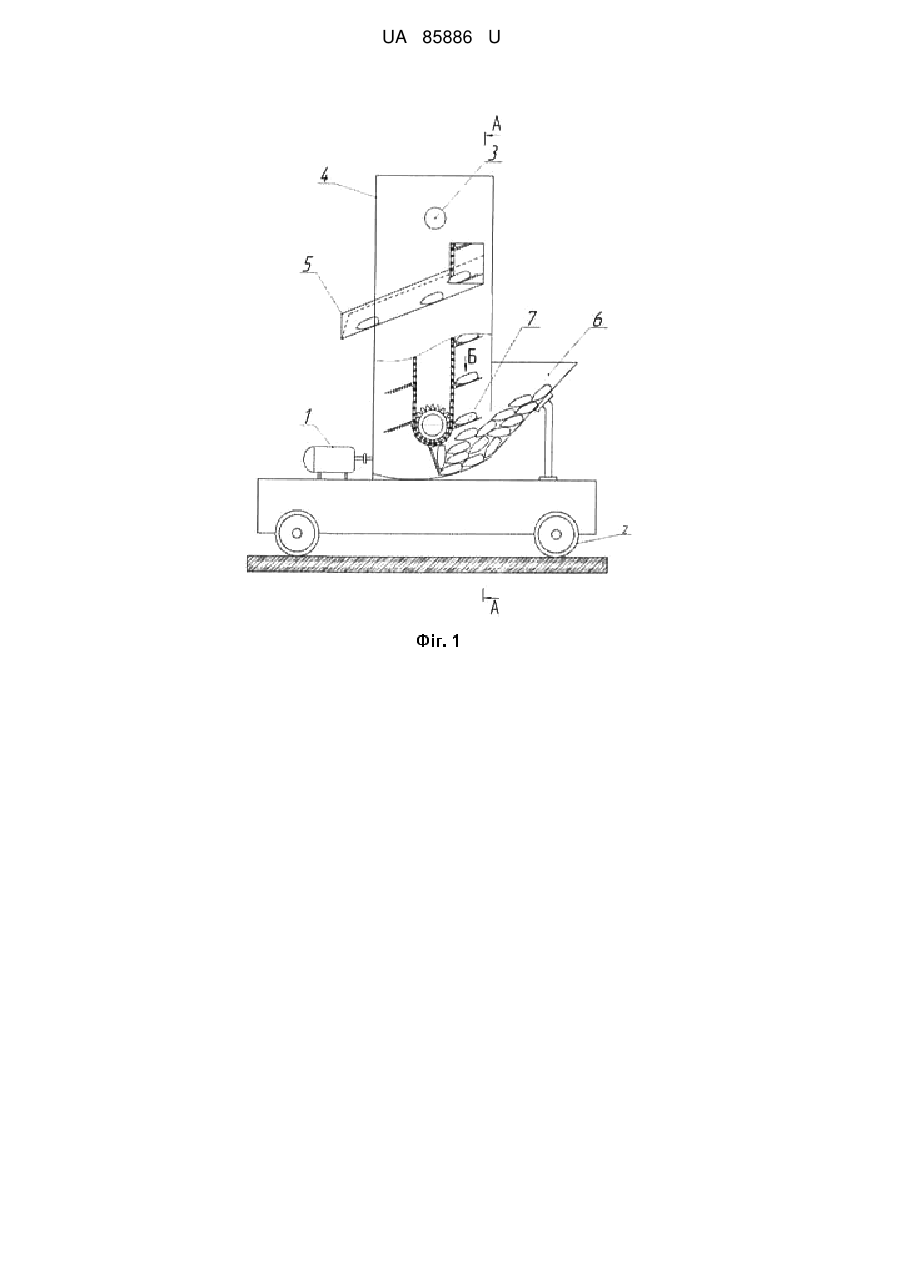

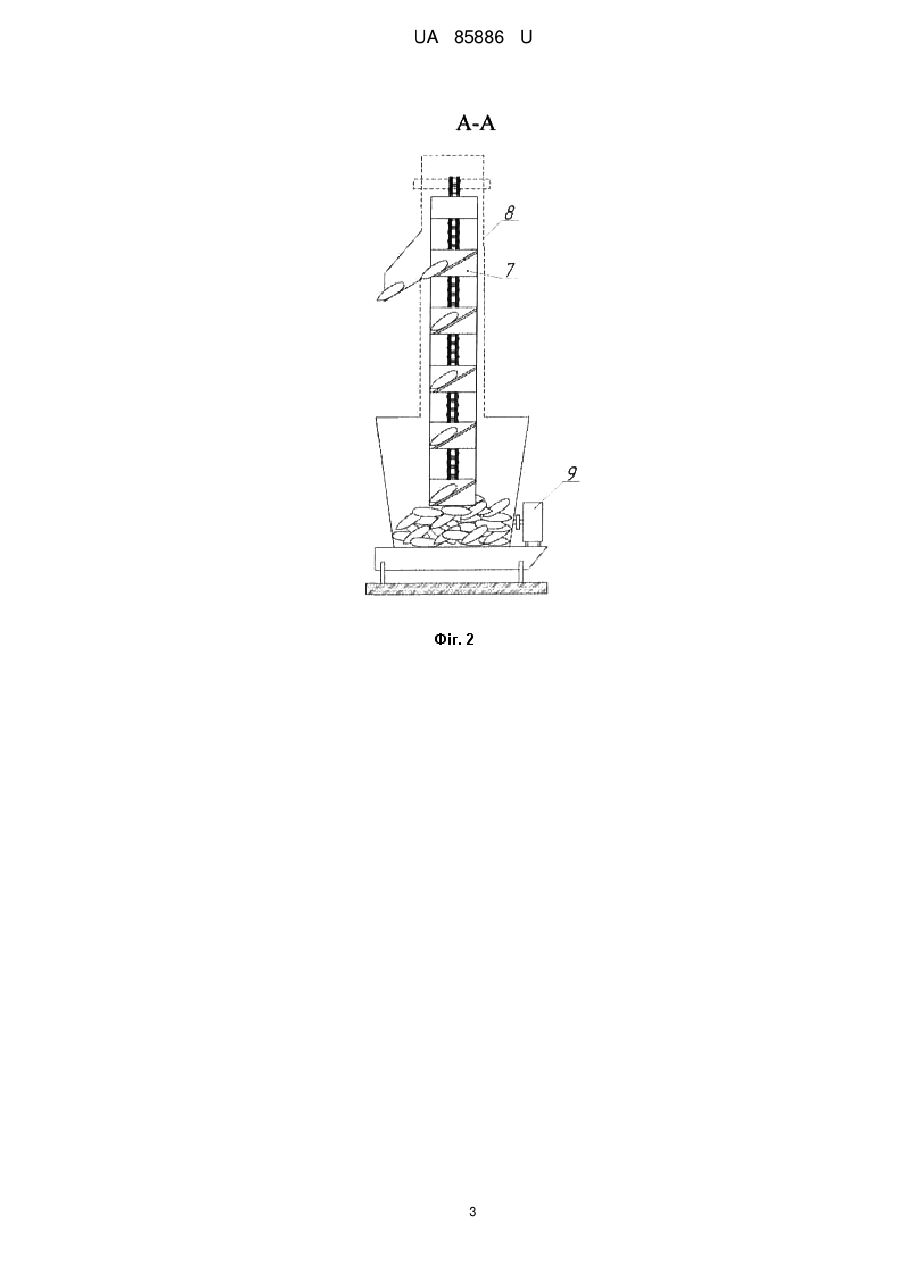

Реферат: UA 85886 U UA 85886 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до конструкцій пристроїв орієнтованої подачі качанів кукурудзи в молотарку. Існують автоматичні орієнтуючі пристрої - аналоги, наприклад: "Елеваторні завантажувальні пристрої" [Усенко Н.А. Автоматические загрузочно-ориентирующие устройства / Усенко Н.А., Бляхеров И.С. - М.: Машиностроение, 1984. - 112 с.], до конструкції яких входять вали, що переміщують стрічку з розташованими на ній робочими органами (прямими лопатками). Такі орієнтуючі пристрої розроблено для орієнтування циліндричних тіл. Основним недоліком даних пристроїв є велика матеріаломісткість конструкції та низька ефективність при роботі з конічними тілами, до яких можна віднести качани кукурудзи. Прототип має недосконалу конструкцію робочих органів, що призводить до зниження ефективності процесу орієнтованої подачі конічних тіл. Бункер прототипу також має форму, яка не сприяє первинному орієнтуванню, що призводить до зниження продуктивності. Таким чином, рівень техніки для орієнтованої подачі качанів кукурудзи в молотарку не відповідає вимогам, які висуваються до сучасних машин. При розробці корисної моделі було поставлено задачу - розробити конструкцію пристрою для орієнтованої подачі качанів кукурудзи в молотарку, який буде відповідати усім вимогам до процесу орієнтування та матиме досконалі робочі органи, які зможуть ефективно орієнтувати качани кукурудзи любого підвиду або сорту з достатньою продуктивністю, мінімальною енергоємністю, а конструкція буде найменш матеріаломістка. Це можна забезпечити шляхом використання ланцюга, на якому розташовані робочі органи, які встановлено перпендикулярно осі обертання валів, та формою бункера, яка сприяє первинному орієнтуванню качанів кукурудзи до їх захоплення робочими органами. Поставлена задача вирішується тим, що пристрій для орієнтованої подачі качанів кукурудзи в молотарку містить корпус, бункер первинного орієнтування, вали, на яких розташовані зірочки, ланцюг, який рухає робочі органи та вивантажувальний лоток. Власне процес орієнтування починається при захопленні качанів з бункера пластинами, які рухаються вертикально крізь декілька шарів качанів, попередньо зорієнтованих бункером. Ці пластини розташовано під певним кутом відносно ланцюга, даний кут можна змінювати, що дає змогу кожній пластині відокремити із маси качанів один, який в певний момент опинився в сприятливому для захоплення положенні. Після того, як качан кукурудзи опинився на основній орієнтуючій поверхні робочого органу, він під дією сил гравітації, що обумовлені кутом нахилу пластини, намагається зайняти врівноважене положення. Потрапляння качана в необхідне положення на основній орієнтуючій поверхні досягається за рахунок використання допоміжної орієнтуючої поверхні, так як врівноваженого положення качан досягне лише тоді, коли він однією стороною буде лежати на основній орієнтуючій поверхні, а іншою стороною буде торкатися допоміжної орієнтуючої поверхні. При цьому буде забезпечена максимальна площа контакту качана з орієнтуючими поверхнями. Добігає кінця процес орієнтування тоді, коли врівноважений качан подається орієнтуючим органом до вивантажувального вікна, де знову під дією сил гравітації качан зісковзує з орієнтуючого органу та в необхідному положенні рухається по вивантажувальному лотку пристрою в молотарку. При цьому орієнтуючий орган (лопатка) складається з розташованих на ланцюгу пластин, встановлених перпендикулярно. Крім цього пластини лопатки мають можливість змінювати кут нахилу відносно ланцюга та одна відносно одної, а також можна змінювати крок розміщення пластин на ланцюзі. На фіг. 1 зображено пристрій для орієнтованої подачі качанів кукурудзи в молотарку, вигляд збоку; на фіг. 2 зображений пристрій для орієнтованої подачі качанів кукурудзи в молотарку, вид спереду по А-А на фіг. 1; на фіг. 3 - вигляд зверху робочого органу за стрілкою Б на фіг. 1; на фіг. 4 - вигляд збоку робочого органу за стрілкою В на фіг. 3. Пристрій для орієнтованої подачі качанів кукурудзи в молотарку містить електродвигун 1, який приводить у дію редуктор 9, який рухає вали приводу ланцюга 3, на якому розташовано робочі органи 7, які виконано у вигляді лопаток з механізмом зміни кута відносно ланцюга (основна орієнтуюча поверхня), лопатки оснащено допоміжними пластинами 8, які встановлено перпендикулярно лопаткам та розташовано на основній орієнтуючій поверхні по діагоналі із можливістю зміни кута встановлення (допоміжна орієнтуюча поверхня), вони виштовхують качани крізь вивантажувальне вікно на вивантажувальний лоток 5, запас попередньо зорієнтованих качанів міститься в бункері 6, всі вузли змонтовано в єдиному корпусі 4, корпус має опорні колеса 2, змінювати кут встановлення робочих органів відносно ланцюга можна за допомогою механізму 10. 1 UA 85886 U 5 10 15 Працює пристрій для орієнтованої подачі качанів кукурудзи в молотарку таким чином. Качани кукурудзи подаються до бункера для завантаження 6, форма якого сприяє первинному орієнтуванню качанів, бункер звужується в нижній частині саме в тому місці, де робочі органи захоплюють качани кукурудзи, стінки бункера звужуються до поперечних розмірів робочого органу, тобто качани, які знаходяться в цій частині бункера, не мають змоги попасти на робочий орган перпендикулярно допоміжній орієнтуючій поверхні, адже ширина робочого органу менше ніж середня довжина качана кукурудзи будь-якого підвиду чи сорту. Рухаючись крізь ділянку бункера, де сконцентровано попередньо зорієнтовані качани, робочі органи 7 здійснюють захоплення качанів основною орієнтуючою поверхнею. Потрапивши на основну орієнтуючу поверхню, качан під дією сил гравітації рухається до допоміжної орієнтуючої поверхні до того моменту, коли площа контакту качана з робочою та допоміжною орієнтуючою поверхнею досягнуть максимальних розмірів і качан буде знаходитись в урівноваженому положенні та готовий для виштовхування на вивантажувальний лоток 5, по якому качани подаються в молотарку. Крутний момент на ланцюг передається за допомогою вала приводу ланцюга 3, весь механізм орієнтуючого пристрою змонтовано в єдиному корпусі 4, корпус має опорні колеса 2. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Пристрій для орієнтованої подачі качанів кукурудзи в молотарку, що містить корпус з опорними колесами, електропривід, вали з зірочками, ланцюг, на якому змонтовано орієнтуючі робочі органи, вивантажувальний лоток та бункер, який відрізняється тим, що для підвищення ефективності процесу орієнтування качанів кукурудзи любого підвиду чи сорту з достатньою продуктивністю, мінімальною енергоємністю та найменшою матеріаломісткістю бункер звужується в нижній частині саме в тому місці, де робочі органи захоплюють качани, що дозволяє проводити попереднє орієнтування качанів кукурудзи. 2. Пристрій за п. 1, який відрізняється тим, що робоча лопатка складається з двох пластин, встановлених перпендикулярно, одна пластина - основна орієнтуюча поверхня, а інша допоміжна. 3. Пристрій за пп. 1, 2, який відрізняється тим, що кут встановлення основної пластини відносно ланцюга та кут встановлення допоміжної пластини відносно основної можна змінювати, а також можна регулювати крок встановлення основних пластин на ланцюзі. 2 UA 85886 U 3 UA 85886 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
