Пристрій для згладжування даних

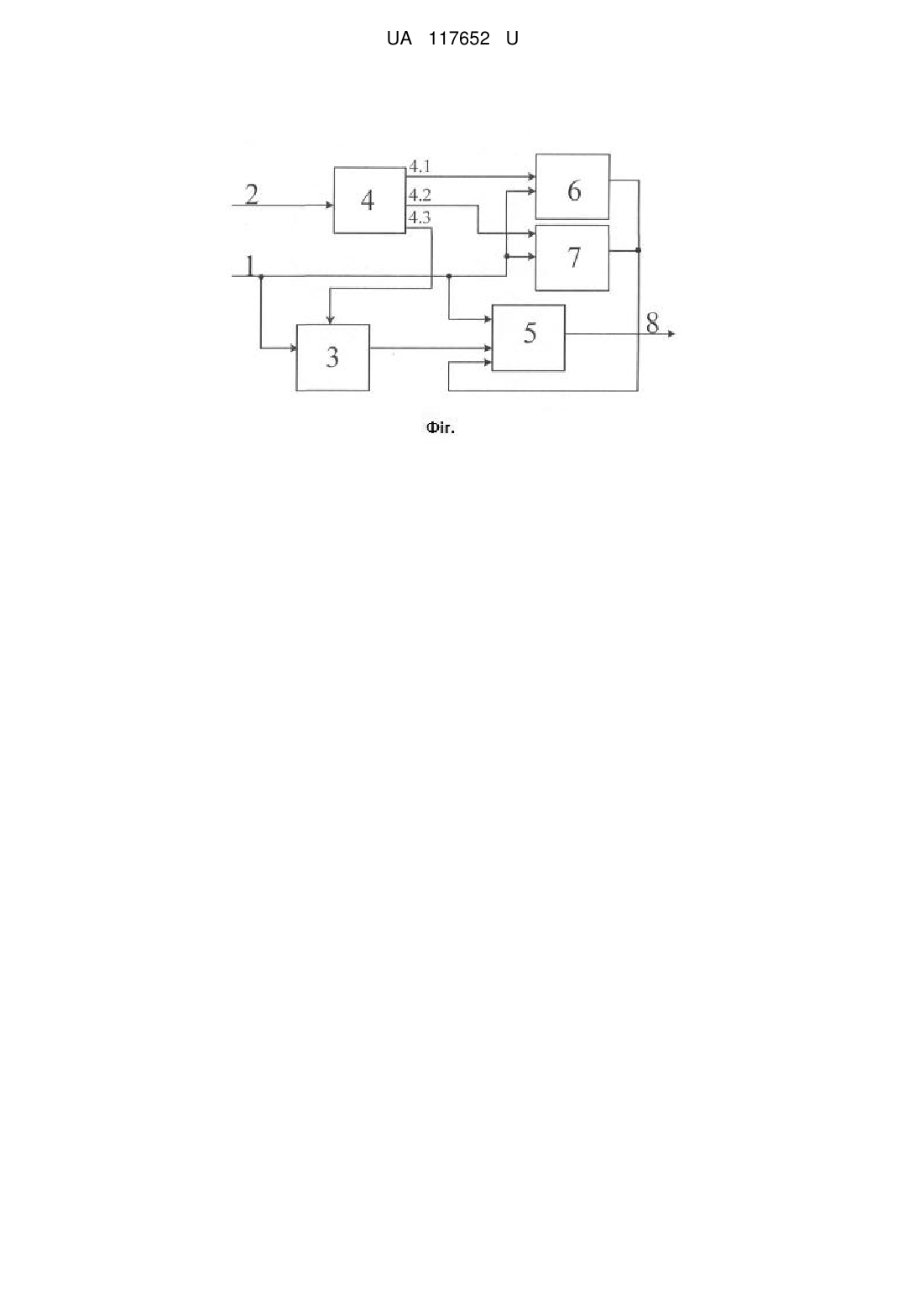

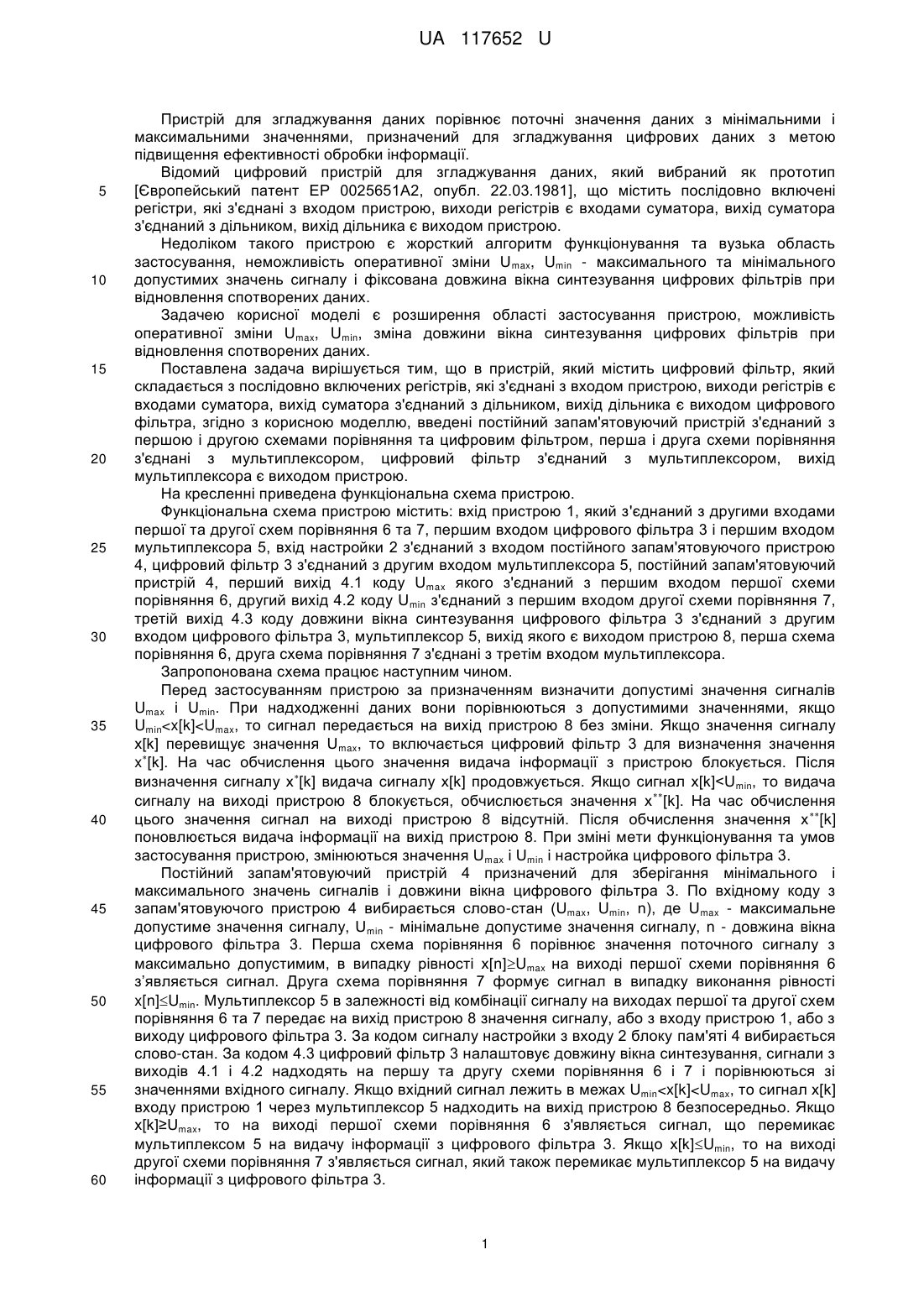

Реферат: UA 117652 U UA 117652 U 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій для згладжування даних порівнює поточні значення даних з мінімальними і максимальними значеннями, призначений для згладжування цифрових даних з метою підвищення ефективності обробки інформації. Відомий цифровий пристрій для згладжування даних, який вибраний як прототип [Європейський патент ЕР 0025651А2, опубл. 22.03.1981], що містить послідовно включені регістри, які з'єднані з входом пристрою, виходи регістрів є входами суматора, вихід суматора з'єднаний з дільником, вихід дільника є виходом пристрою. Недоліком такого пристрою є жорсткий алгоритм функціонування та вузька область застосування, неможливість оперативної зміни U max, Umin - максимального та мінімального допустимих значень сигналу і фіксована довжина вікна синтезування цифрових фільтрів при відновлення спотворених даних. Задачею корисної моделі є розширення області застосування пристрою, можливість оперативної зміни Umax, Umin, зміна довжини вікна синтезування цифрових фільтрів при відновлення спотворених даних. Поставлена задача вирішується тим, що в пристрій, який містить цифровий фільтр, який складається з послідовно включених регістрів, які з'єднані з входом пристрою, виходи регістрів є входами суматора, вихід суматора з'єднаний з дільником, вихід дільника є виходом цифрового фільтра, згідно з корисною моделлю, введені постійний запам'ятовуючий пристрій з'єднаний з першою і другою схемами порівняння та цифровим фільтром, перша і друга схеми порівняння з'єднані з мультиплексором, цифровий фільтр з'єднаний з мультиплексором, вихід мультиплексора є виходом пристрою. На кресленні приведена функціональна схема пристрою. Функціональна схема пристрою містить: вхід пристрою 1, який з'єднаний з другими входами першої та другої схем порівняння 6 та 7, першим входом цифрового фільтра 3 і першим входом мультиплексора 5, вхід настройки 2 з'єднаний з входом постійного запам'ятовуючого пристрою 4, цифровий фільтр 3 з'єднаний з другим входом мультиплексора 5, постійний запам'ятовуючий пристрій 4, перший вихід 4.1 коду Umax якого з'єднаний з першим входом першої схеми порівняння 6, другий вихід 4.2 коду Umin з'єднаний з першим входом другої схеми порівняння 7, третій вихід 4.3 коду довжини вікна синтезування цифрового фільтра 3 з'єднаний з другим входом цифрового фільтра 3, мультиплексор 5, вихід якого є виходом пристрою 8, перша схема порівняння 6, друга схема порівняння 7 з'єднані з третім входом мультиплексора. Запропонована схема працює наступним чином. Перед застосуванням пристрою за призначенням визначити допустимі значення сигналів Umax і Umin. При надходженні даних вони порівнюються з допустимими значеннями, якщо Umin
