Адаптивний логічний пристрій

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 30400

Опубліковано: 25.02.2008

Автори: Кулік Тамара Васильовна, Дергачов Володимир Андрійович, Кулік Анатолій Степанович

Завантажити PDF файл.

Формула / Реферат

Адаптивний логічний пристрій, що має п'ять входів пристрою, вихід пристрою, елемент І, елемент АБО, мультиплексор, причому перший вхід пристрою з'єднаний з першим адресним входом мультиплексора, другий вхід пристрою з'єднаний з другим адресним входом мультиплексора, четвертий вхід пристрою з'єднаний з першим входом елемента І, першим входом елемента АБО та другим інформаційним входом мультиплексора, п'ятий вхід пристрою з'єднаний з другим входом елемента АБО та другим входом елемента І, вихід елемента І з'єднаний з першим інформаційним входом мультиплексора, вихід елемента АБО з'єднаний з третім інформаційним входом мультиплексора, четвертий інформаційний вхід мультиплексора з'єднаний з одиничною шиною, який відрізняється тим, що третій вхід пристрою з'єднаний з третім входом елемента І, вихід мультиплексора з'єднаний з виходом пристрою.

Текст

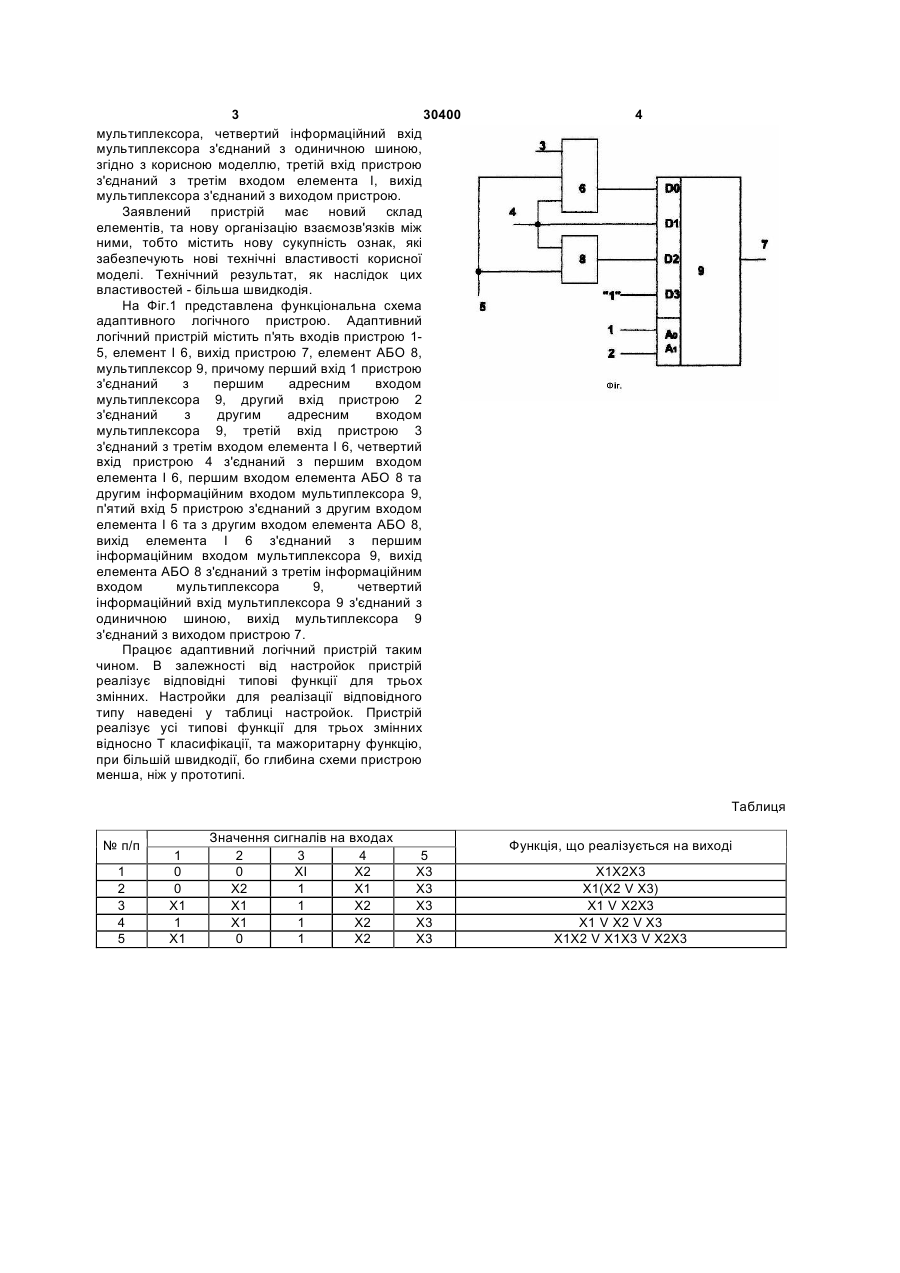

Адаптивний логічний пристрій, що має п'ять входів пристрою, вихід пристрою, елемент І, елемент АБО, мультиплексор, причому перший вхід пристрою з'єднаний з першим адресним входом мультиплексора, другий вхід пристрою 3 30400 мультиплексора, четвертий інформаційний вхід мультиплексора з'єднаний з одиничною шиною, згідно з корисною моделлю, третій вхід пристрою з'єднаний з третім входом елемента І, вихід мультиплексора з'єднаний з виходом пристрою. Заявлений пристрій має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі. Технічний результат, як наслідок цих властивостей - більша швидкодія. На Фіг.1 представлена функціональна схема адаптивного логічного пристрою. Адаптивний логічний пристрій містить п'ять входів пристрою 15, елемент І 6, вихід пристрою 7, елемент АБО 8, мультиплексор 9, причому перший вхід 1 пристрою з'єднаний з першим адресним входом мультиплексора 9, другий вхід пристрою 2 з'єднаний з другим адресним входом мультиплексора 9, третій вхід пристрою 3 з'єднаний з третім входом елемента І 6, четвертий вхід пристрою 4 з'єднаний з першим входом елемента І 6, першим входом елемента АБО 8 та другим інформаційним входом мультиплексора 9, п'ятий вхід 5 пристрою з'єднаний з другим входом елемента І 6 та з другим входом елемента АБО 8, вихід елемента І 6 з'єднаний з першим інформаційним входом мультиплексора 9, вихід елемента АБО 8 з'єднаний з третім інформаційним входом мультиплексора 9, четвертий інформаційний вхід мультиплексора 9 з'єднаний з одиничною шиною, вихід мультиплексора 9 з'єднаний з виходом пристрою 7. Працює адаптивний логічний пристрій таким чином. В залежності від настройок пристрій реалізує відповідні типові функції для трьох змінних. Настройки для реалізації відповідного типу наведені у таблиці настройок. Пристрій реалізує усі типові функції для трьох змінних відносно Т класифікації, та мажоритарну функцію, при більшій швидкодії, бо глибина схеми пристрою менша, ніж у прототипі. 4 Таблиця № п/п 1 2 3 4 5 1 0 0 X1 1 X1 Значення сигналів на входах 2 3 4 0 XI Х2 Х2 1 X1 X1 1 Х2 X1 1 Х2 0 1 Х2 5 Х3 Х3 Х3 Х3 Х3 Функція, що реалізується на виході Х1Х2Х3 Х1(Х2 V X3) X1 V Х2Х3 X1 V X2 V X3 X1X2 V X1X3 V X2X3

Дивитися

Додаткова інформація

Назва патенту англійською

Adaptive logical unit

Автори англійською

Kulik Anatolii Stepanovych, Kulik Tamara Vasylivna, Derhachov Volodymyr Andriiovych

Назва патенту російською

Адаптивное логическое устройство

Автори російською

Кулик Анатолий Степанович, Кулик Тамара Васильевна, Дергачов Владимир Андреевич
