Конвеєрний пристрій

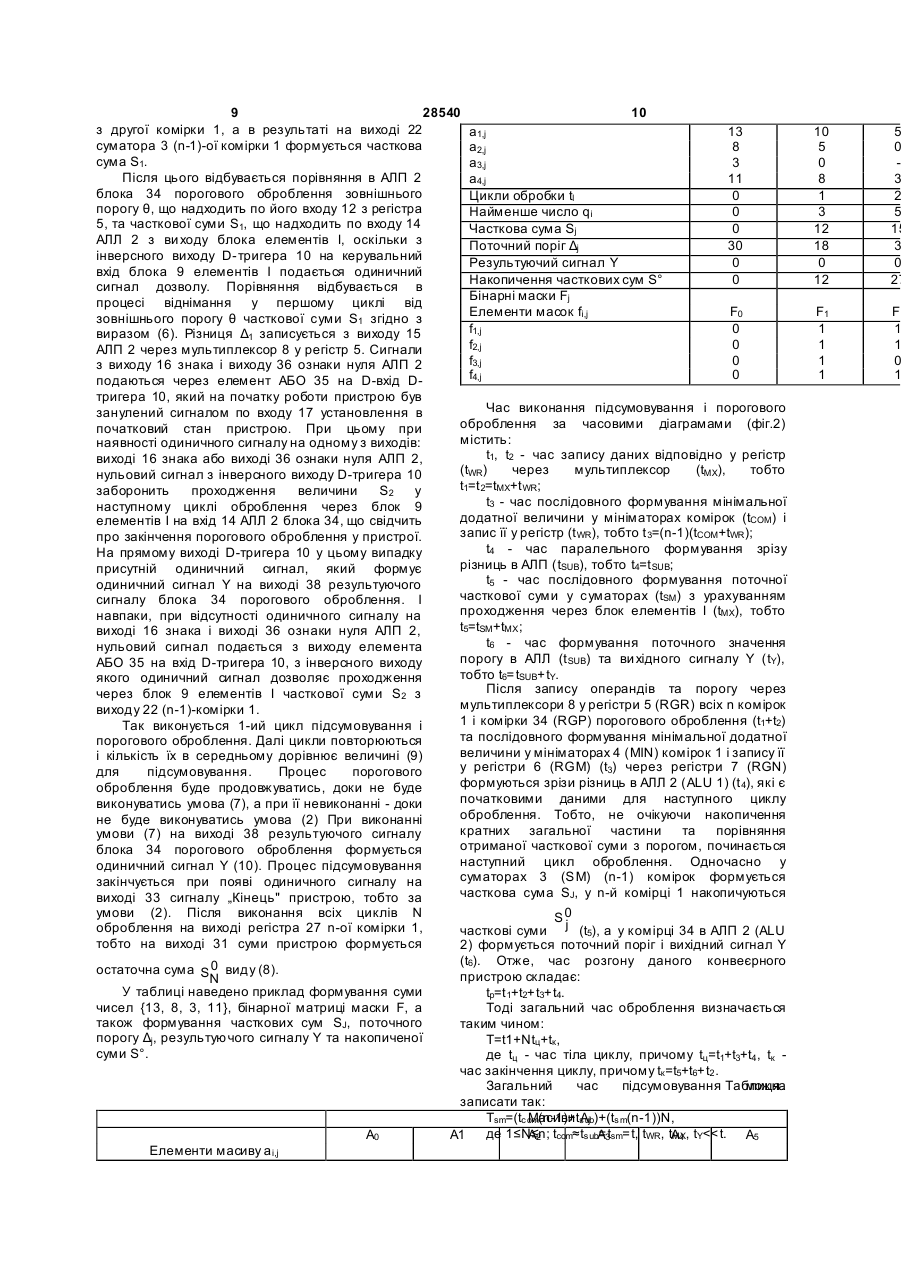

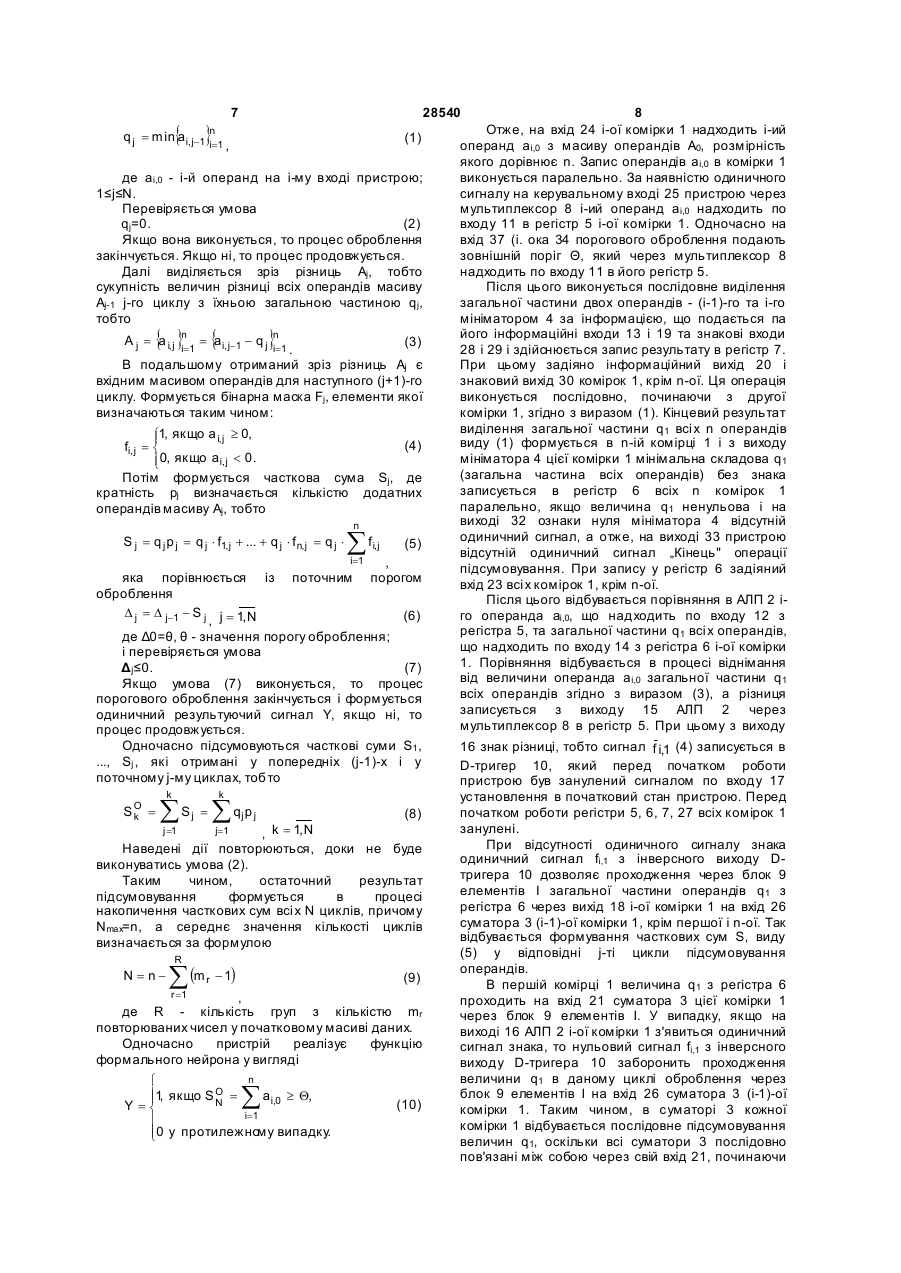

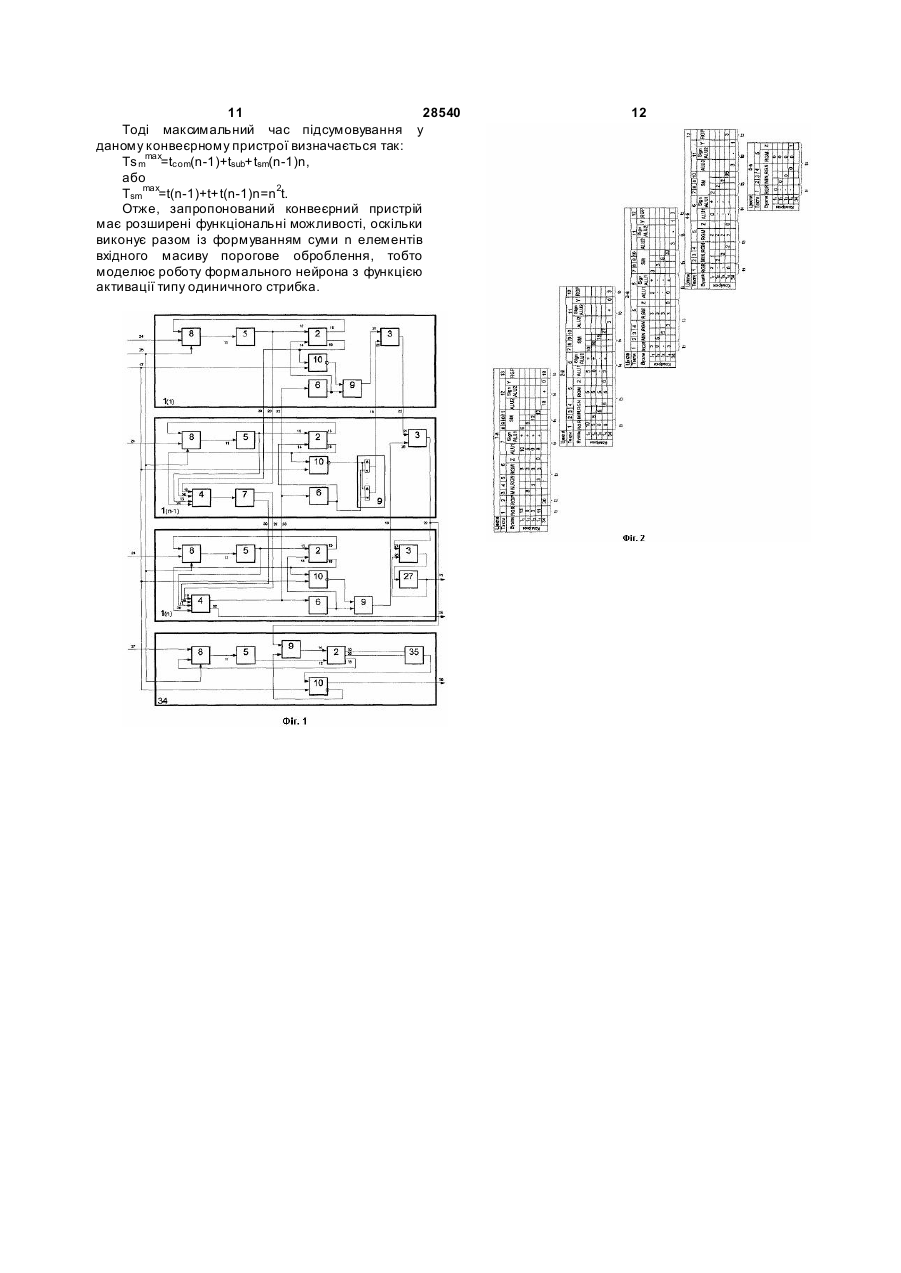

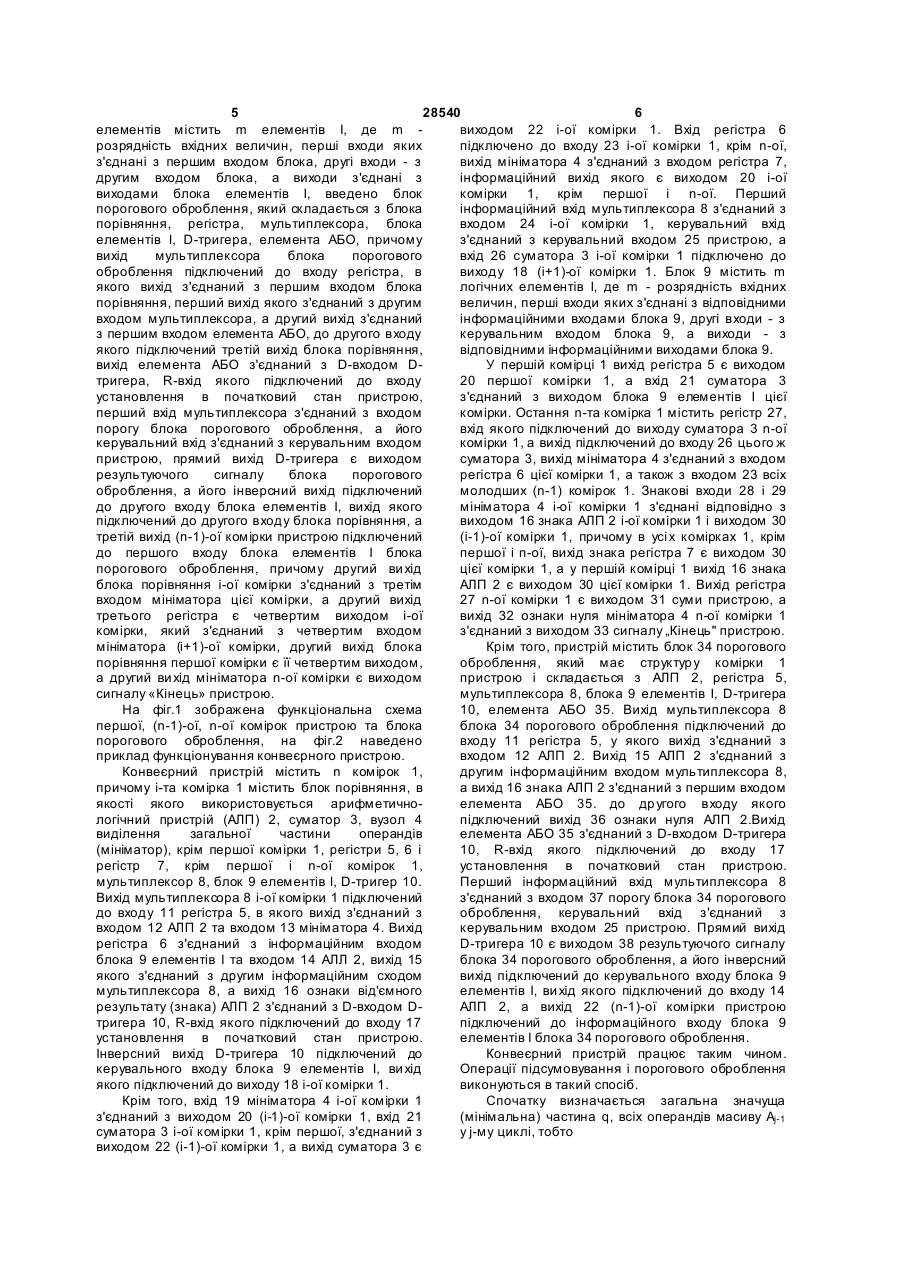

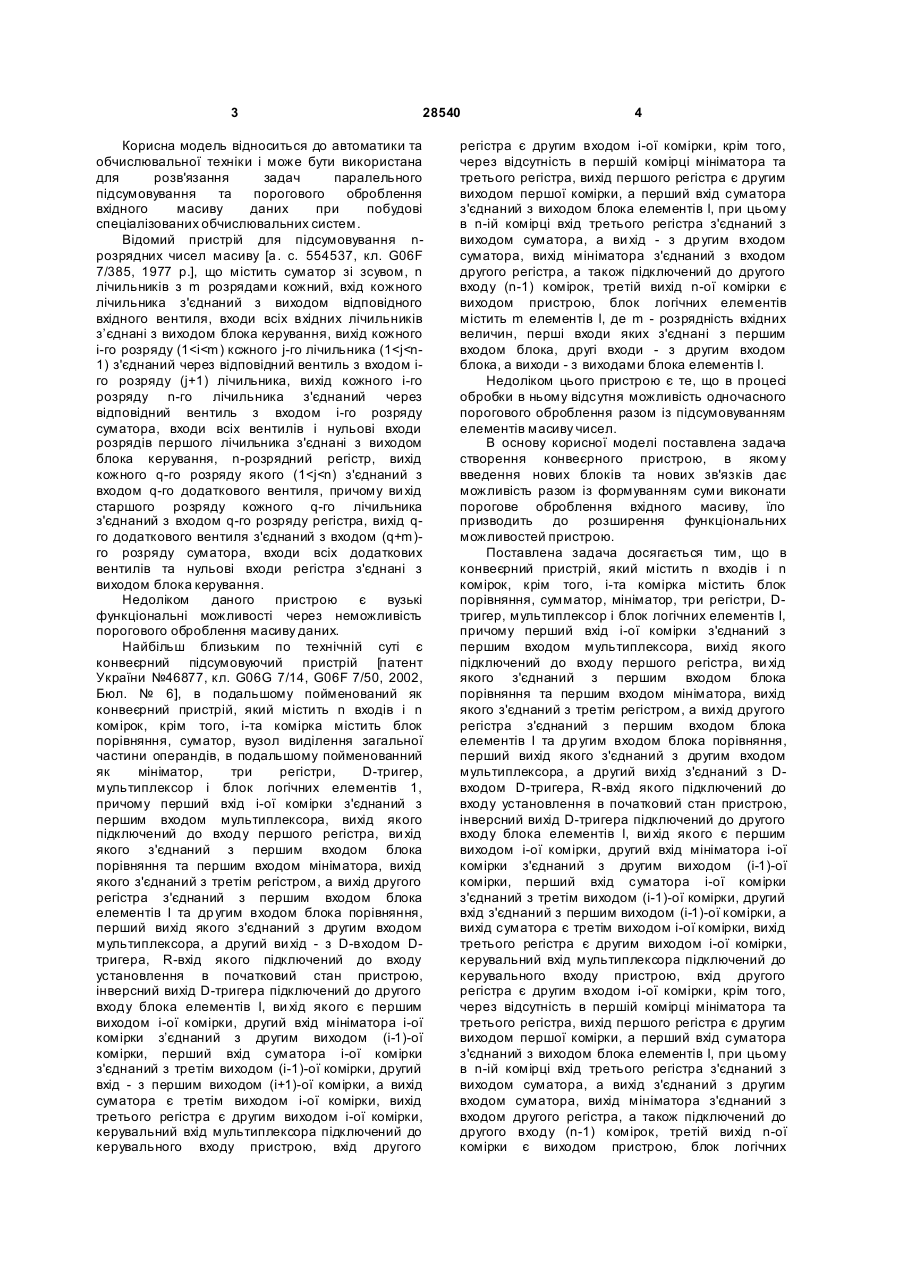

Конвеєрний пристрій, який містить n входів і n комірок, крім того, і-та комірка містить блок порівняння, суматор, мініматор, три регістри, D-тригер, мультиплексор і блок логічних елементів І, причому перший вхід і-ої комірки з'єднаний з першим входом мультиплексора, вихід якого підключений до входу першого регістра, вихід якого з'єднаний з першим входом блока порівняння та першим входом мініматора, вихід якого з'єднаний з третім регістром, а вихід другого регістра з'єднаний з першим входом блока елементів І та другим входом блока порівняння, перший вихід якого з'єднаний з другим входом мультиплексора, а другий вихід з'єднаний з D-входом D-тригера, R-вхід якого підключений до входу установлення в початковий стан пристрою, інверсний вихід D-тригера підключений до другого входу блока елементів І, вихід якого є першим виходом і-ої комірки, другий вхід мініматора і-ої комірки з'єднаний з другим виходом (і-1)-ої комірки, перший вхід суматора і-ої комірки з'єднаний з третім виходом (і-1)-ої комірки, другий вхід з'єднаний з першим виходом (і+1)-ої комірки, а вихід суматора є третім виходом і-ої комірки, вихід третього регістра є другим виходом і-ої комірки, керувальний вхід мультиплексора підключений до керувального входу пристрою, вхід другого регістра є другим входом і-ої комірки, крім того, через відсутність в першій комірці мініматора та третього регістра, вихід першого регістра є другим виходом першої комірки, а перший вхід суматора з'єднаний з виходом блока елементів І, при цьому в n-ій комірці вхід третього регістра з'єднаний з виходом суматора, а вихід з’єднаний з другим входом суматора, вихід мініматора з'єднаний з входом другого регістра, а також підключений до другого входу (n-1) комірок, третій вихід n-ої комірки є виходом пристрою, блок логічних елементів містить m елементів І, де m - розрядність вхідних величин, перші входи яких з'єднані з першим входом блока, другі входи - з другим входом блока, а виходи з'єднані з виходами блока елементів І, який відрізняється тим, що в нього введено блок порогового оброблення, який складається з блока порівняння, регістра, мультиплексора, блока елементів І, D-тригера, елемента АБО, причому вихід мультиплексора блока порогового оброблення підключений до входу регістра, вихід якого з'єднаний з першим входом блока порівняння, перший вихід якого з'єднаний з другим входом мультиплексора, а другий вихід з'єднаний з першим входом елемента АБО, до другого входу якого підключений третій вихід блока порівняння, вихід елемента АБО з'єднаний з D-входом D-тригера, R-вхід якого підключений до входу установлення в початковий стан пристрою, перший вхід мультиплексора з'єднаний з входом порога блока порогового оброблення, а його керувальний вхід з'єднаний з керувальним входом пристрою, прямий вихід D-тригера є виходом результуючого сигналу блока порогового оброблення, а його інверсний вихід підключений до другого входу блока елементів І, вихід якого підключений до другого входу блока порівняння, а третій вихід (n-1)-ої комірки пристрою підключений до першого входу блока елементів І блока порогового оброблення, причому другий вихід блока порівняння 1-ої комірки з'єднаний з третім входом мініматора цієї комірки, а другий вихід третього регістра є четвертим виходом і-ої комірки, який з'єднаний з четвертим входом мініматора (і+1)-ої комірки, другий вихід блока порівняння першої комірки є її четвертим виходом, а другий вихід мініматора n-ої комірки є виходом сигналу "Кінець" пристрою.
