Вібраційно-ударний грохот зі змінним амплітудно-частотним режимом роботи

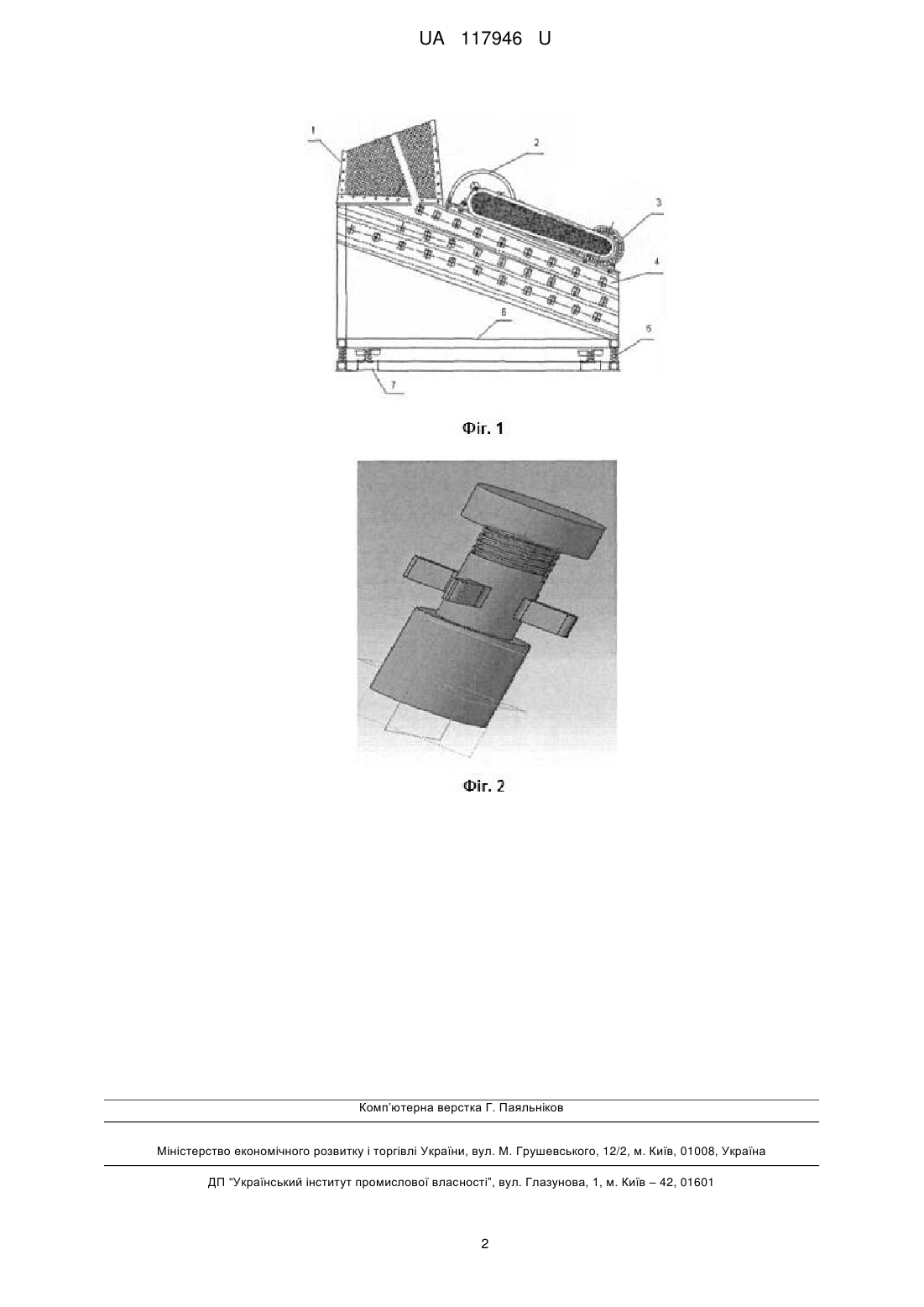

Реферат: Вібраційно-ударний грохот включає в себе змінні сита, які встановлено на опорній рамі, які приводяться в дію за допомогою електродвигуна. При цьому на рамі встановлено чотири обмежники коливань, які знаходяться біля пружних елементів, завдяки яким досягається більш рівномірний розподіл матеріалу по площині сита і як наслідок підвищення продуктивності роботи машини. UA 117946 U (12) UA 117946 U UA 117946 U 5 10 15 20 25 30 Корисна модель належить до машин, які розподіляють будівельні матеріали на декілька фракцій, застосовується для сортування таких матеріалів як щебінь, руда і т.д… На ситі грохота, за рахунок вібраційних сил, матеріал рухається по робочому органу та проходить крізь отвори сит і таким чином виконується процес розподілення матеріалу на фракції. Вібраційний грохот [пат. № UA 106274] включає в себе короб, сито, пружні елементи, одновальний віброзбудник, вал якого розміщено в центрі мас рухомих елементів грохота під певним кутом до поверхні сита. Робоча поверхня виконана у вигляді поздовжніх жолобів з пружними елементами, розташованими вздовж внутрішніх поверхонь вершин жолобів. Даний грохот не має можливості регулювати амплітуду і частоту коливань, завдяки чому знижується продуктивність роботи машини. Найбільш близькою конструкцією є вібраційно-ударний грохот [пат. № UA 77843], що містить раму, на яку встановлено за допомогою віброізоляторів корпус у вигляді короба з розміщеними у ньому робочими органами, ситами, з еластичного матеріалу, які встановлені під певним кутом до горизонту від 12-18°. При зміні кута нахилу в даних межах матеріал швидше рухається по поверхні грохота і збільшується продуктивність роботи машини. Недоліком відомої конструкції є те, що на опорній рамі не встановлюються чотири обмежники коливань, які повинні бути розташовані на рамі біля пружних елементів вібраційного грохота, завдяки яким при процесі проходження матеріалу через сито збільшується продуктивність роботи машини, так як не забиваються отвори сита. Вібраційно-ударний грохот працює за принципом взаємодії сита машини з обмежником коливань, тобто при його роботі матеріал буде підкидатися на ситі на деяку висоту. Також завдяки встановленню обмежників коливань істотно зміниться амплітудно-частотна характеристика роботи машини. Рішення, що пропонується встановити чотири обмежники коливань на раму грохота, має суттєву відмінність в порівнянні з вже існуючими рішеннями, оскільки вони дозволять змінювати амплітудно-частотну характеристику, яка впливає на продуктивність роботи машини. Вібраційно-ударний грохот (Фіг. 1) складається з завантажувального короба 1, із якого матеріал потрапляє на сито 4, яке приводить в рух електродвигун 3, відбувається процес сортування за допомогою обертання дебалансів 2 і обмежувачів коливань 7 (Фіг. 2). Вся ця конструкція з'єднується з рамою 6, за допомогою пружин 5. Вібраційно-ударний грохот працює наступним чином: засипають матеріал в завантажувальний короб; вмикають живлення електродвигуна, який в свою чергу через ремінну передачу передає крутний момент на дебаланси, які створюють вібрацію, завдяки якій матеріал через сита розподіляється на різні за розміром фракції. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Вібраційно-ударний грохот, що включає в себе змінні сита, які встановлено на опорній рамі, які приводяться в дію за допомогою електродвигуна, який відрізняється тим, що на рамі встановлено чотири обмежники коливань, які знаходяться біля пружних елементів, завдяки яким досягається більш рівномірний розподіл матеріалу по площині сита і як наслідок підвищення продуктивності роботи машини. 1 UA 117946 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
