Напіврідке редукторне мастило

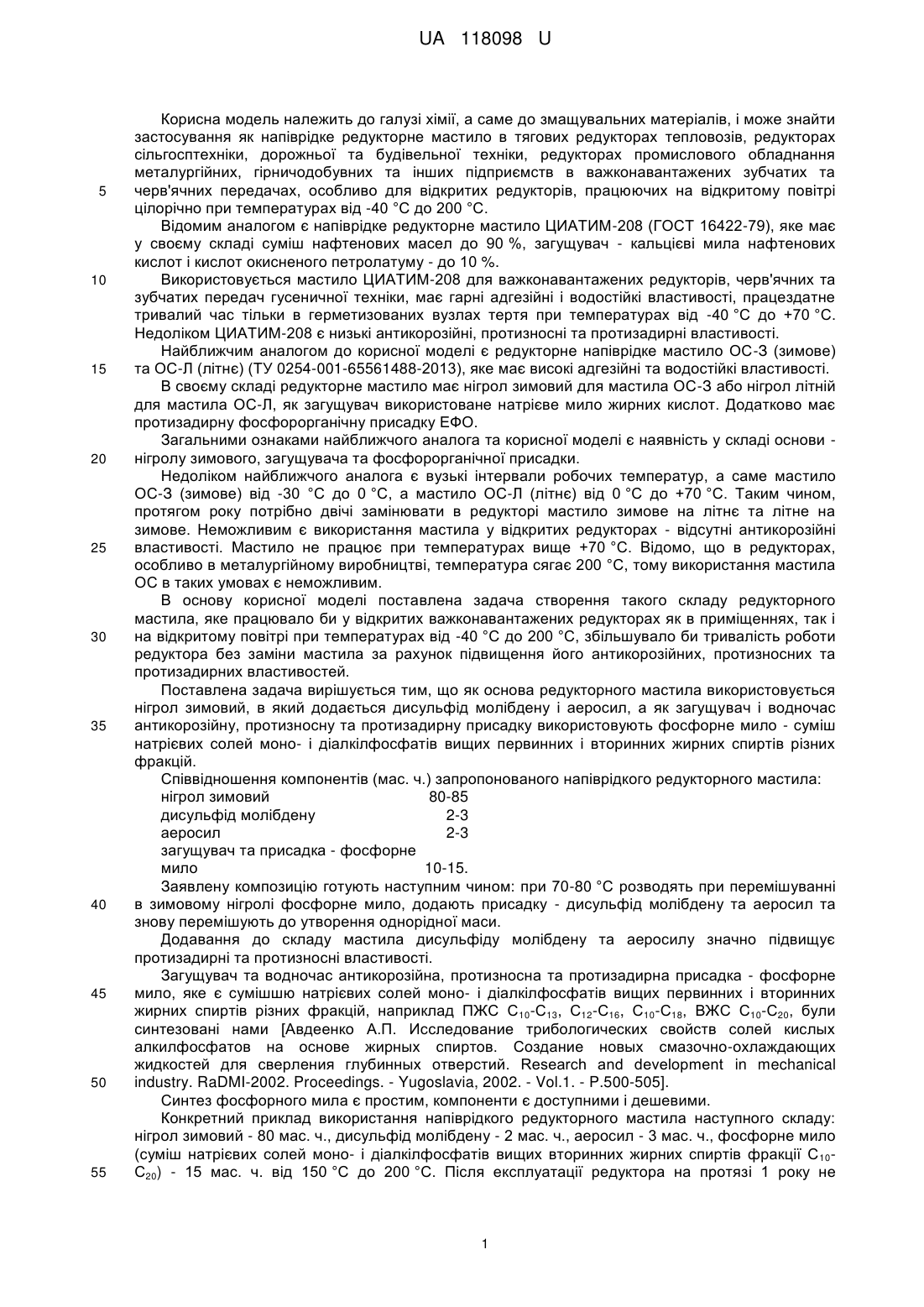

Реферат: UA 118098 U UA 118098 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі хімії, а саме до змащувальних матеріалів, і може знайти застосування як напіврідке редукторне мастило в тягових редукторах тепловозів, редукторах сільгосптехніки, дорожньої та будівельної техніки, редукторах промислового обладнання металургійних, гірничодобувних та інших підприємств в важконавантажених зубчатих та черв'ячних передачах, особливо для відкритих редукторів, працюючих на відкритому повітрі цілорічно при температурах від -40 °C до 200 °C. Відомим аналогом є напіврідке редукторне мастило ЦИАТИМ-208 (ГОСТ 16422-79), яке має у своєму складі суміш нафтенових масел до 90 %, загущувач - кальцієві мила нафтенових кислот і кислот окисненого петролатуму - до 10 %. Використовується мастило ЦИАТИМ-208 для важконавантажених редукторів, черв'ячних та зубчатих передач гусеничної техніки, має гарні адгезійні і водостійкі властивості, працездатне тривалий час тільки в герметизованих вузлах тертя при температурах від -40 °C до +70 °C. Недоліком ЦИАТИМ-208 є низькі антикорозійні, протизносні та протизадирні властивості. Найближчим аналогом до корисної моделі є редукторне напіврідке мастило ОС-З (зимове) та ОС-Л (літнє) (ТУ 0254-001-65561488-2013), яке має високі адгезійні та водостійкі властивості. В своєму складі редукторне мастило має нігрол зимовий для мастила ОС-З або нігрол літній для мастила ОС-Л, як загущувач використоване натрієве мило жирних кислот. Додатково має протизадирну фосфорорганічну присадку ЕФО. Загальними ознаками найближчого аналога та корисної моделі є наявність у складі основи нігролу зимового, загущувача та фосфорорганічної присадки. Недоліком найближчого аналога є вузькі інтервали робочих температур, а саме мастило ОС-З (зимове) від -30 °С до 0 °C, а мастило ОС-Л (літнє) від 0 °C до +70 °C. Таким чином, протягом року потрібно двічі замінювати в редукторі мастило зимове на літнє та літне на зимове. Неможливим є використання мастила у відкритих редукторах - відсутні антикорозійні властивості. Мастило не працює при температурах вище +70 °C. Відомо, що в редукторах, особливо в металургійному виробництві, температура сягає 200 °C, тому використання мастила ОС в таких умовах є неможливим. В основу корисної моделі поставлена задача створення такого складу редукторного мастила, яке працювало би у відкритих важконавантажених редукторах як в приміщеннях, так і на відкритому повітрі при температурах від -40 °C до 200 °C, збільшувало би тривалість роботи редуктора без заміни мастила за рахунок підвищення його антикорозійних, протизносних та протизадирних властивостей. Поставлена задача вирішується тим, що як основа редукторного мастила використовується нігрол зимовий, в який додається дисульфід молібдену і аеросил, а як загущувач і водночас антикорозійну, протизносну та протизадирну присадку використовують фосфорне мило - суміш натрієвих солей моно- і діалкілфосфатів вищих первинних і вторинних жирних спиртів різних фракцій. Співвідношення компонентів (мас. ч.) запропонованого напіврідкого редукторного мастила: нігрол зимовий 80-85 дисульфід молібдену 2-3 аеросил 2-3 загущувач та присадка - фосфорне мило 10-15. Заявлену композицію готують наступним чином: при 70-80 °C розводять при перемішуванні в зимовому нігролі фосфорне мило, додають присадку - дисульфід молібдену та аеросил та знову перемішують до утворення однорідної маси. Додавання до складу мастила дисульфіду молібдену та аеросилу значно підвищує протизадирні та протизносні властивості. Загущувач та водночас антикорозійна, протизносна та протизадирна присадка - фосфорне мило, яке є сумішшю натрієвих солей моно- і діалкілфосфатів вищих первинних і вторинних жирних спиртів різних фракцій, наприклад ПЖС C10-С13, С12-С16, С10-С18, ВЖС С10-С20, були синтезовані нами [Авдеенко А.П. Исследование трибологических свойств солей кислых алкилфосфатов на основе жирных спиртов. Создание новых смазочно-охлаждающих жидкостей для сверления глубинных отверстий. Research and development in mechanical industry. RaDMI-2002. Proceedings. - Yugoslavia, 2002. - Vol.1. - P.500-505]. Синтез фосфорного мила є простим, компоненти є доступними і дешевими. Конкретний приклад використання напіврідкого редукторного мастила наступного складу: нігрол зимовий - 80 мас. ч., дисульфід молібдену - 2 мас. ч., аеросил - 3 мас. ч., фосфорне мило (суміш натрієвих солей моно- і діалкілфосфатів вищих вторинних жирних спиртів фракції С 10С20) - 15 мас. ч. від 150 °C до 200 °C. Після експлуатації редуктора на протязі 1 року не 1 UA 118098 U 5 10 виявлено корозійного руйнування, при огляді контактних поверхонь зубів шестерень виявлено, що їх знос значно менший, ніж при використанні мастила ЦИАТИМ-208 або ОС-З (Л). Порівняльні випробування на модернізованій машині тертя СМЦ-2 за схемою ролик-ролик з 10 % прослизанням запропонованого редукторного мастила і нігролу літнього показали, що при 2 високих навантаженнях (питоме навантаження в зоні контакту дорівнює 9029 кГс/см ) показали, що протизносні властивості запропонованого редукторного мастила в 1,3 рази перевищують протизносні властивості нігролу літнього. Таким чином, застосування напіврідкого редукторного мастила дає можливість збільшити тривалість експлуатації важконавантажених редукторів, особливо відкритих, при температурах до 200 °C за рахунок зниження зносу завдяки використанню фосфорного мила. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Напіврідке редукторне мастило, що містить основу - нігрол зимовий, загущувач та фосфорорганічну присадку, яке відрізняється тим, що вміщує дисульфід молібдену, аеросил, а як загущувач та водночас антикорозійну, протизадирної та протизносну присадку використовують фосфорне мило - суміш натрієвих солей моно- і діалкілфосфатів вищих первинних і вторинних жирних спиртів різних фракцій від С 10 до С20, при наступному співвідношенні компонентів (мас. ч.): нігрол зимовий 80-85 дисульфід молібдену 2-3 аеросил 2-3 загущувач та присадка - фосфорне 10-15. мило 20 Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
