Сальникове ущільнення, що містить кришку, набивку, натискну втулку з фланцем і розрізну втулку, виконану з обох кінців конічною і зі знімним фланцем на кінці з боку натискної втулки, а на іншому - з внутрішньою конічною поверхнею отвору у фланці, і з'єднану кріпильними елементами, яке відрізняється тим, що розрізана уздовж осі втулка   виконана складеною з окремих кілець: середнього циліндричного і крайніх конічних, причому циліндричне кільце виконано суцільним, а конічне кільце з боку кришки також має знімний фланець, зв’язаний з кріпильними елементами, а з боку натискної втулки ущільнення має додаткову натискну втулку, спряжену з наявною натискною втулкою, з конічним кільцем і зв'язану додатковими кріпильними елементами з кришкою.

Текст

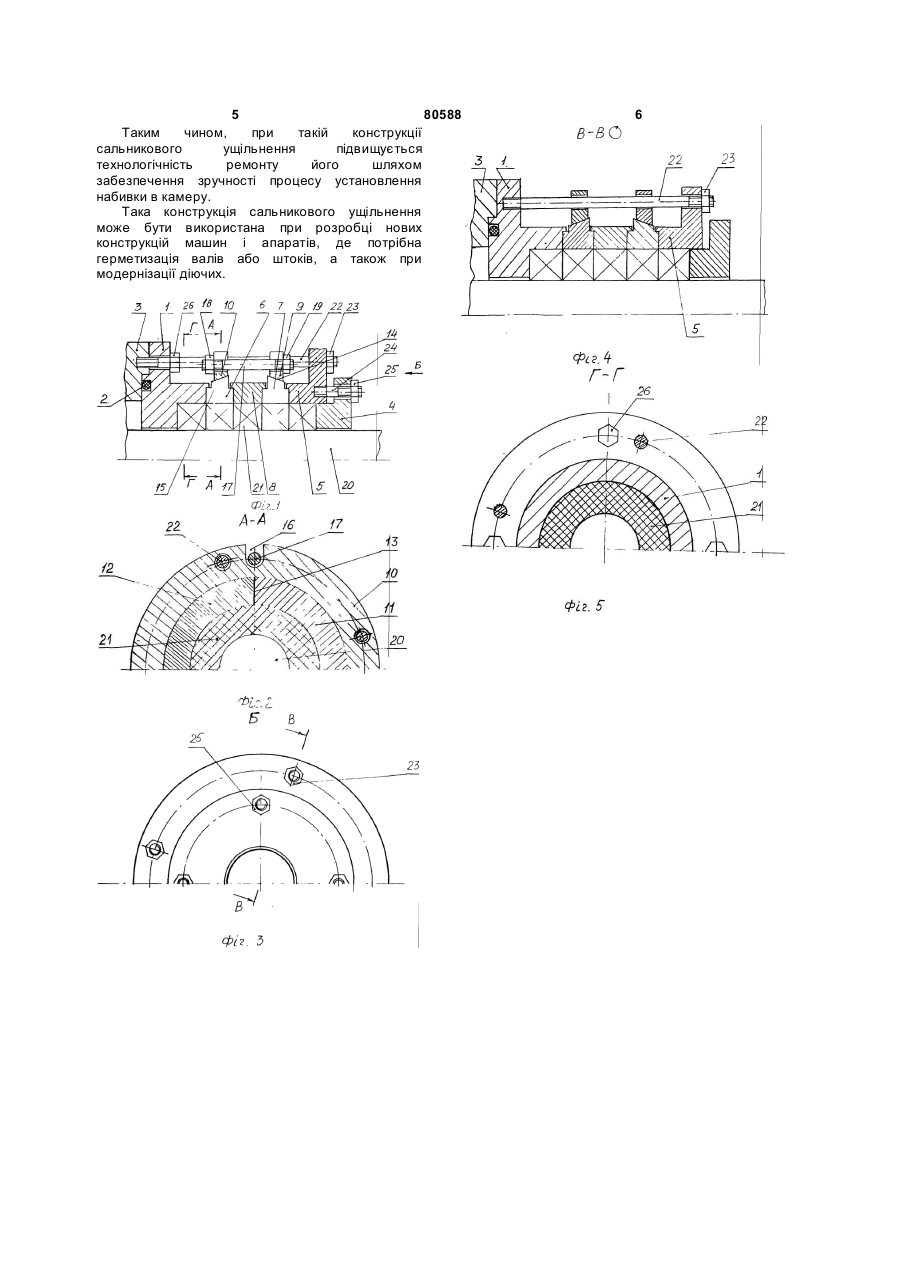

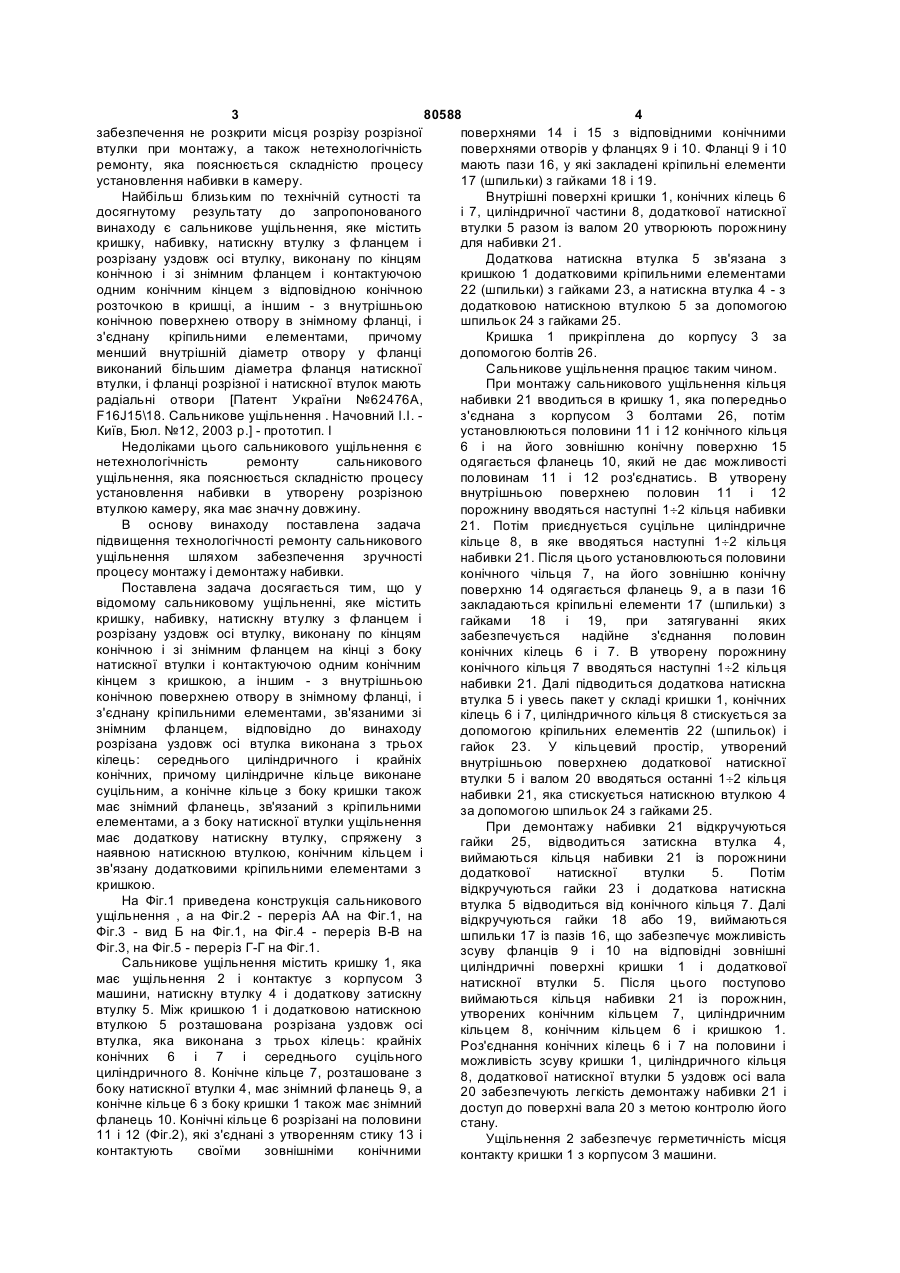

Сальникове ущільнення, що містить кришку, набивку, натискну втулку з фланцем і розрізну втулку, виконану з обох кінців конічною і зі знімним фланцем на кінці з боку натискної втулки, а на іншому - з внутрішньою конічною поверхнею отвору у фланці, і з'єднану кріпильними елементами, яке відрізняється тим, що розрізана уздовж осі втулка виконана складеною з окремих кілець: середнього циліндричного і крайніх конічних, причому циліндричне кільце виконано суцільним, а конічне кільце з боку кришки також має знімний фланець, зв’язаний з кріпильними елементами, а з боку натискної втулки ущільнення має додаткову натискну втулку, спряжену з наявною натискною втулкою, з конічним кільцем і зв'язану додатковими кріпильними елементами з кришкою. Винахід відноситься до галузі ущільнювальної техніки, а зокрема до ущільнень обертових валів. Відоме сальникове ущільнення вала, яке містить корпус, розміщену в ньому сальникову коробку у вигляді стакана з поздовжніми розрізами з пакетом набивки та грундбуксу, яка виконана у вигляді кільця з охоплюючим його роз'ємним фланцем з внутрішніми виступами, які входять у протилежні розрізи сальникової коробки, при цьому в розрізи установлені підпружинені пластини з можливістю аксіального переміщення від виступів фланця [А.С. СССР №1574957 , F16J15\18. Сальниковое уплотнение вала. Начовный И.И., Скирко В.Г., Плошенко И.Г., Кузяев И.И. - М.: БИ №24,1990р.]. Недоліками цього сальникового ущільнення вала є складність конструкції та процесу видалення набивки, неможливість ремонту місця вала під набивкою без його демонтажу. Відоме сальникове ущільнення, в якому набивка, розміщена в корпусі і підтиснута натискним елементом, взаємодіє з установленою на валу захисною втулкою, яка виконана з кільцевим фланцеподібним виступом з боку робочої порожнини і кільцевою канавкою на зовнішньому діаметрі з протилежного кінця, а на натискному елементі виконані гвинтові фіксатори, які входять в кільцеву канавку [А.С.СССР №634057 , F16J15\18. Сальниковое уплотнение. Василенко А.Я., Свитка Н.И., Коростелев В.П.-М.: БИ №43, 1978р.]. Недоліками цього сальникового ущільнення є те, що для виймання набивки із корпусу потрібне зміщення захисної втулки уздовж осі вала на значну довжину (доки набивка не вийде з корпусу), а це збільшує довжину вала і машини в цілому. Відоме сальникове ущільнення, яке містить кришку, кільце, яке обертається разом із валком, розрізну втулку з фланцем, яка центрується без перед натягу в розточці кришки, набивку і натискну втулку з фланцем, причому внутрішній отвір в розрізній втулці виконаний з розширенням назовні [Патент Германії №287086, F16J15\18. Stopfbuchsenabdichtung. Kalettka Klaus, Burdel Erik: VEB Eisengseberei und Maschinenfabrik Zemag Zeitz. - Μ .: ИСМ, вип. 70, №7, 1992p. - c.1]. Недоліками цього сальникового ущільнення є низька надійність, яка обумовлена нещільністю місця розрізу розрізної втулки, нетехнологічність її монтажу, який потребує певних навичок для (19) UA (11) 80588 (13) C2 (21) a200505818 (22) 13.06.2005 (24) 10.10.2007 (72) НАЧОВНИЙ ІЛЛЯ ІВАНОВИЧ, UA, КУЗЯЄВ ІВАН МИХАЙЛОВИЧ, UA, НАЧОВНИЙ ІВАН ІЛЛІЧ, UA (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ХІМІКОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ, UA (56) UA 62476 , 15.12.2003 SU 634057, 25.11.1978 SU 1574957, 30.06.1990 DE 287086, 26.08.1913 SU 1735647, 23.05.1992 SU 1756703, 23.08.1992 RU 2239112, 27.10.2004 UA 50304, 15.10.2002 UA 54797, 17.03.2003 US 6382633, 07.05.2002 3 80588 4 поверхнями 14 і 15 з відповідними конічними забезпечення не розкрити місця розрізу розрізної поверхнями отворів у фланцях 9 і 10. Фланці 9 і 10 втулки при монтажу, а також нетехнологічність мають пази 16, у які закладені кріпильні елементи ремонту, яка пояснюється складністю процесу 17 (шпильки) з гайками 18 і 19. установлення набивки в камеру. Внутрішні поверхні кришки 1, конічних кілець 6 Найбільш близьким по технічній сутності та і 7, циліндричної частини 8, додаткової натискної досягнутому результату до запропонованого втулки 5 разом із валом 20 утворюють порожнину винаходу є сальникове ущільнення, яке містить для набивки 21. кришку, набивку, натискну втулку з фланцем і Додаткова натискна втулка 5 зв'язана з розрізану уздовж осі втулку, виконану по кінцям кришкою 1 додатковими кріпильними елементами конічною і зі знімним фланцем і контактуючою 22 (шпильки) з гайками 23, а натискна втулка 4 - з одним конічним кінцем з відповідною конічною додатковою натискною втулкою 5 за допомогою розточкою в кришці, а іншим - з внутрішньою шпильок 24 з гайками 25. конічною поверхнею отвору в знімному фланці, і Кришка 1 прикріплена до корпусу 3 за з'єднану кріпильними елементами, причому допомогою болтів 26. менший внутрішній діаметр отвору у фланці Сальникове ущільнення працює таким чином. виконаний більшим діаметра фланця натискної При монтажу сальникового ущільнення кільця втулки, і фланці розрізної і натискної втулок мають набивки 21 вводиться в кришку 1, яка попередньо радіальні отвори [Патент України №62476A, з'єднана з корпусом 3 болтами 26, потім F16J15\18. Сальникове ущільнення . Начовний І.І. установлюються половини 11 і 12 конічного кільця Київ, Бюл. №12, 2003 p.] - прототип. І 6 і на його зовнішню конічну поверхню 15 Недоліками цього сальникового ущільнення є одягається фланець 10, який не дає можливості нетехнологічність ремонту сальникового половинам 11 і 12 роз'єднатись. В утворену ущільнення, яка пояснюється складністю процесу внутрішньою поверхнею половин 11 і 12 установлення набивки в утворену розрізною втулкою камеру, яка має значну довжину. порожнину вводяться наступні 1¸2 кільця набивки В основу винаходу поставлена задача 21. Потім приєднується суцільне циліндричне підвищення технологічності ремонту сальникового кільце 8, в яке вводяться наступні 1¸2 кільця ущільнення шляхом забезпечення зручності набивки 21. Після цього установлюються половини процесу монтажу і демонтажу набивки. конічного чільця 7, на його зовнішню конічну Поставлена задача досягається тим, що у поверхню 14 одягається фланець 9, а в пази 16 відомому сальниковому ущільненні, яке містить закладаються кріпильні елементи 17 (шпильки) з кришку, набивку, натискну втулку з фланцем і гайками 18 і 19, при затягуванні яких розрізану уздовж осі втулку, виконану по кінцям забезпечується надійне з'єднання половин конічною і зі знімним фланцем на кінці з боку конічних кілець 6 і 7. В утворену порожнину натискної втулки і контактуючою одним конічним конічного кільця 7 вводяться наступні 1¸2 кільця кінцем з кришкою, а іншим - з внутрішньою набивки 21. Далі підводиться додаткова натискна конічною поверхнею отвору в знімному фланці, і втулка 5 і увесь пакет у складі кришки 1, конічних з'єднану кріпильними елементами, зв'язаними зі кілець 6 і 7, циліндричного кільця 8 стискується за знімним фланцем, відповідно до винаходу допомогою кріпильних елементів 22 (шпильок) і розрізана уздовж осі втулка виконана з трьох гайок 23. У кільцевий простір, утворений кілець: середнього циліндричного і крайніх внутрішньою поверхнею додаткової натискної конічних, причому циліндричне кільце виконане втулки 5 і валом 20 вводяться останні 1¸2 кільця суцільним, а конічне кільце з боку кришки також набивки 21, яка стискується натискною втулкою 4 має знімний фланець, зв'язаний з кріпильними за допомогою шпильок 24 з гайками 25. елементами, а з боку натискної втулки ущільнення При демонтажу набивки 21 відкручуються має додаткову натискну втулку, спряжену з гайки 25, відводиться затискна втулка 4, наявною натискною втулкою, конічним кільцем і виймаються кільця набивки 21 із порожнини зв'язану додатковими кріпильними елементами з додаткової натискної втулки 5. Потім кришкою. відкручуються гайки 23 і додаткова натискна На Фіг.1 приведена конструкція сальникового втулка 5 відводиться від конічного кільця 7. Далі ущільнення , а на Фіг.2 - переріз АА на Фіг.1, на відкручуються гайки 18 або 19, виймаються Фіг.3 - вид Б на Фіг.1, на Фіг.4 - переріз В-В на шпильки 17 із пазів 16, що забезпечує можливість Фіг.3, на Фіг.5 - переріз Г-Г на Фіг.1. зсуву фланців 9 і 10 на відповідні зовнішні Сальникове ущільнення містить кришку 1, яка циліндричні поверхні кришки 1 і додаткової має ущільнення 2 і контактує з корпусом 3 натискної втулки 5. Після цього поступово машини, натискну втулку 4 і додаткову затискну виймаються кільця набивки 21 із порожнин, втулку 5. Між кришкою 1 і додатковою натискною утворених конічним кільцем 7, циліндричним втулкою 5 розташована розрізана уздовж осі кільцем 8, конічним кільцем 6 і кришкою 1. втулка, яка виконана з трьох кілець: крайніх Роз'єднання конічних кілець 6 і 7 на половини і конічних 6 і 7 і середнього суцільного можливість зсуву кришки 1, циліндричного кільця циліндричного 8. Конічне кільце 7, розташоване з 8, додаткової натискної втулки 5 уздовж осі вала боку натискної втулки 4, має знімний фланець 9, а 20 забезпечують легкість демонтажу набивки 21 і конічне кільце 6 з боку кришки 1 також має знімний доступ до поверхні вала 20 з метою контролю його фланець 10. Конічні кільце 6 розрізані на половини стану. 11 і 12 (Фіг.2), які з'єднані з утворенням стику 13 і Ущільнення 2 забезпечує герметичність місця контактують своїми зовнішніми конічними контакту кришки 1 з корпусом 3 машини. 5 80588 Таким чином, при такій конструкції сальникового ущільнення підвищується технологічність ремонту його шляхом забезпечення зручності процесу установлення набивки в камеру. Така конструкція сальникового ущільнення може бути використана при розробці нових конструкцій машин і апаратів, де потрібна герметизація валів або штоків, а також при модернізації діючих. 6

Дивитися

Додаткова інформація

Назва патенту англійською

Gasket seal

Автори англійською

Nachovnyi Illia Ivanovych, Kuziaiev Ivan Mykhailovych, Nachovnyi Ivan Illich

Назва патенту російською

Сальниковое уплотнение

Автори російською

Начовный Илья Иванович, Кузяев Иван Михайлович, Начовный Иван Ильич

МПК / Мітки

МПК: F16J 15/18

Мітки: ущільнення, сальникове
