Напіврідке мастило для трансмісійних передач

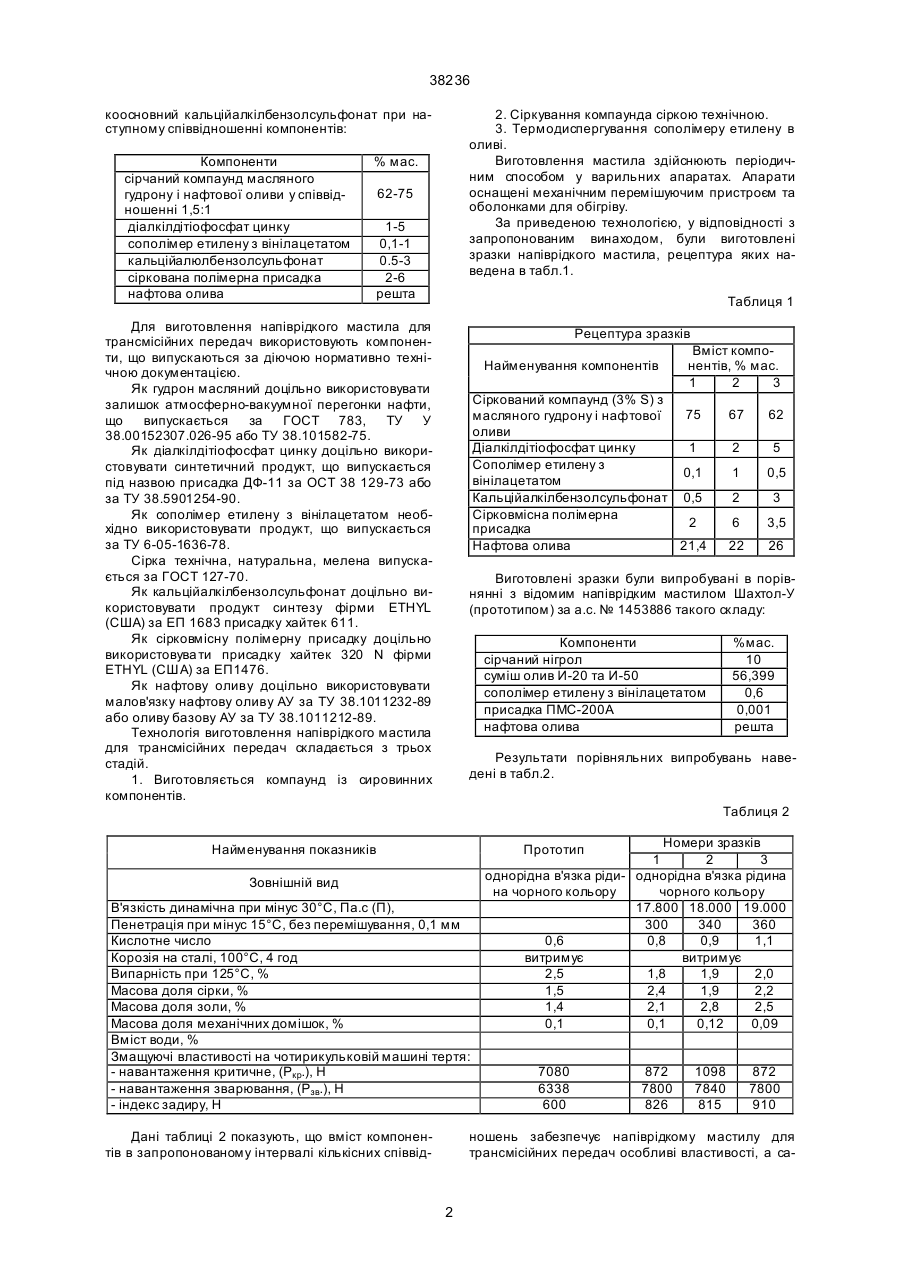

Напіврідке мастило для трансмісійних передач на основі нафтової оливи, діалкілдитіофосфа ту цинку, співполімеру етилену з вінілацетатом, яке відрізняється тим, що додатково містить сірчаний компаунд масляного гудрону і нафтової оливи у співвідношенні 1,5:1, сірковмісну полімерну присадку та високоосновний кальційалкілбензолсульфонат при співвідношенні компонентів, мас.%: Винахід відноситься до напіврідких мастильних матеріалів для трансмісійних передач, наприклад, важконавантажених редукторів, черв'ячних та зубчати х передач гусеничної техніки. Досвід експлуатації свідчить, що з убчаті передачі, в бортових передачах гусеничних тягачів, редукторах гусеничної те хніки, черв'ячних гіпоїдних передачах працюють в надзвичайно важких умовах. Це - недостатньо герметизовані важконавантажені редуктори, контактні навантаження в яких досягають 19000 Н/м 2. В даних вузлах процес тертя визначається, в основному, тертям ковзання, тому мастильний матеріал, що використовується, в першу чергу, повинен зменшувати зношування, запобігати задиру та заїданню в місцях контакту робочих поверхонь. В цьому зв'язку, мастила, що використовуються, повинні характеризуватися хорошими змащувальними властивостями: протизношувальними та протизадирними. Другою, не менш важливою функцією мастила, є відведення тепла від поверхонь тертя. Мастило також повинно мати необхідні в'язкісні характеристики, щоб «підтікати» в зону тертя, але не витікати через нещільності кожухів і т.д. Крім того, мастила, що використовуються в вище зга даних вузлах, повинні мати задовільну механічну стабільність, хорошу водостійкість, адгезію і не втрачати працездатність в інтервалі температур від мінус 40 до плюс 70°С. Відоме напіврідке мастило для редукторів Шахтол У на основі нафтової оливи, сірчаного залишкового нафтопродукту, діалкілдітіосульфату цинку, сополімеру етилену з вінілацетатом та антипінної присадки ПМС-200А. Проте мастило має недостатні протизношувальні та протизадирні властивості (індекс задиру коло 600), а також незадовільні реологічні характеристики. Задачею даного винаходу є створення напіврідкового мастила для важко навантажених трансмісійних передач на основі доступних сировинних компонентів, яке б характеризувалося покращеними реологічними протизношувальними характеристиками. Поставлена задача досягається тим, що напіврідке мастило на основі нафтової оливи, діалкілдітіосульфату цинку, сополімеру етилену з вінілацетатом додатково містить сірчаний компаунд масляного гудрону і нафтової оливи у співвідношенні 1,5:1, сірковмісні полімерні сполуки та висо Мас.% 62-75 1-5 0,1-1 0,5-3 2-6 решта (19) UA (11) 38236 (13) A Компоненти сірчаний компаунд масляного гудрону і нафтової оливи діалкілдитіофосфат цинку співполімер етилену з вінілацетатом кальційалкілбензолсульфонат сірковмісна полімерна присадка нафтова олива 38236 коосновний кальційалкілбензолсульфонат при наступному співвідношенні компонентів: Компоненти сірчаний компаунд масляного гудрону і нафтової оливи у співвідношенні 1,5:1 діалкілдітіофосфат цинку сополімер етилену з вінілацетатом кальційалюлбензолсульфонат сіркована полімерна присадка нафтова олива 2. Сіркування компаунда сіркою технічною. 3. Термодиспергування сополімеру етилену в оливі. Виготовлення мастила здійснюють періодичним способом у варильних апаратах. Апарати оснащені механічним перемішуючим пристроєм та оболонками для обігріву. За приведеною технологією, у відповідності з запропонованим винаходом, були виготовлені зразки напіврідкого мастила, рецептура яких наведена в табл.1. % мас. 62-75 1-5 0,1-1 0.5-3 2-6 решта Таблиця 1 Для виготовлення напіврідкого мастила для трансмісійних передач використовують компоненти, що випускаються за діючою нормативно технічною документацією. Як гудрон масляний доцільно використовувати залишок атмосферно-вакуумної перегонки нафти, що випускається за ГОСТ 783, ТУ У 38.00152307.026-95 або ТУ 38.101582-75. Як діалкілдітіофосфат цинку доцільно використовувати синтетичний продукт, що випускається під назвою присадка ДФ-11 за ОСТ 38 129-73 або за ТУ 38.5901254-90. Як сополімер етилену з вінілацетатом необхідно використовувати продукт, що випускається за ТУ 6-05-1636-78. Сірка технічна, натуральна, мелена випускається за ГОСТ 127-70. Як кальційалкілбензолсульфонат доцільно використовувати продукт синтезу фірми ETHYL (США) за ЕП 1683 присадку хайтек 611. Як сірковмісну полімерну присадку доцільно використовува ти присадку хайтек 320 N фірми ETHYL (США) за ЕП1476. Як нафтову оливу доцільно використовувати малов'язку нафтову оливу АУ за ТУ 38.1011232-89 або оливу базову АУ за ТУ 38.1011212-89. Технологія виготовлення напіврідкого мастила для трансмісійних передач складається з трьох стадій. 1. Виготовляється компаунд із сировинних компонентів. Рецептура зразків Найменування компонентів Вміст компонентів, % мас. 1 2 3 Сіркований компаунд (3% S) з 75 масляного гудрону і нафтової оливи Діалкілдітіофосфат цинку 1 Сополімер етилену з 0,1 вінілацетатом Кальційалкілбензолсульфонат 0,5 Сірковмісна полімерна 2 присадка Нафтова олива 21,4 67 62 2 5 1 0,5 2 3 6 3,5 22 26 Виготовлені зразки були випробувані в порівнянні з відомим напіврідким мастилом Шахтол-У (прототипом) за а.с. № 1453886 такого складу: Компоненти сірчаний нігрол суміш олив И-20 та И-50 сополімер етилену з вінілацетатом присадка ПМС-200А нафтова олива %мас. 10 56,399 0,6 0,001 решта Результати порівняльних випробувань наведені в табл.2. Таблиця 2 Найменування показників Номери зразків 1 2 3 однорідна в'язка ріди- однорідна в'язка рідина на чорного кольору чорного кольору 17.800 18.000 19.000 300 340 360 0,6 0,8 0,9 1,1 витримує витримує 2,5 1,8 1,9 2,0 1,5 2,4 1,9 2,2 1,4 2,1 2,8 2,5 0,1 0,1 0,12 0,09 Прототип Зовнішній вид В'язкість динамічна при мінус 30°С, Па.с (П), Пенетрація при мінус 15°С, без перемішування, 0,1 мм Кислотне число Корозія на сталі, 100°С, 4 год Випарність при 125°С, % Масова доля сірки, % Масова доля золи, % Масова доля механічних домішок, % Вміст води, % Змащуючі властивості на чотирикульковій машині тертя: - навантаження критичне, (Ркр.), Н - навантаження зварювання, (Рзв.), Н - індекс задиру, Н Дані таблиці 2 показують, що вміст компонентів в запропонованому інтервалі кількісних співвід 7080 6338 600 872 7800 826 1098 7840 815 872 7800 910 ношень забезпечує напіврідкому мастилу для трансмісійних передач особливі властивості, а са 2 38236 ме: кращі протизношувальні характеристики (критичне навантаження Ркр становить 872-1098 Н, проти 708 Н), протизадирні характеристики (навантаження зварювання Рзв становить 7840 Н, проти 6338 Н), покращені показники в'язкості та пенет рації, при збереженні всього комплексу позитивних експлуатаційних властивостей прототипу. Напіврідке мастило пройшло лабораторні та стендові випробування і рекомендовано до промислового використання. ТУ 38 УССР 201359-81 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
